Устройство, предназначение и классификация лазерных строительных уровней

По принципу действия строительные лазерные нивелиры делятся на несколько классов.

1. Точечные, которые проецируют в пространство прямой луч, отображающий точку на любом пересекаемом препятствии.

   Точечный лазерный уровень создаёт прямой горизонтальный луч, отображающийся в виде точки на любом предмете, находящемся на его пути

2. Позиционные, в основе работы которых лежит использование преломления светового потока в оптических призмах. Исходящий луч создаёт ровную линию, точно ориентированную в пространстве.

   Позиционный лазерный нивелир может построить плоскость в любом необходимом направлении с углом раскрытия до 110 градусов

3. Ротационные, очерчивающие плоскость при помощи вращающегося вокруг оси луча.

   Ротационный лазерный уровень создёт плоскость при помощи луча, вращающегося вокруг своей оси

Лазерные уровни также различают по виду выравнивания, количеству проецируемых плоскостей и по типу излучателей. Типом выравнивания называют способ выставления инструмента в рабочее положение.

1. Ручной тип подразумевает настройку прибора самим пользователем. Для этого на корпусе расположены один или два пузырьковых уровня. Приведение нивелира в горизонтальное положение осуществляется винтовыми верньерами.

   Ручная настройка лазерного нивелира производится при помощи встроенных пузырьковых уровней и регулировочных верньеров

2. Электронное выравнивание происходит на основе анализа информации, поступающей от пузырьковых гидравлических датчиков. Изменение положения прибора в пространстве осуществляется серводвигателями, расположенными на «ногах» прибора. При подготовке к работе электронный лазерный нивелир способен самостоятельно компенсировать погрешность в отклонении опорной поверхности от горизонта до 15%.

   Лазерный уровень с электронным выравниванием самостоятельно определяет горизонтальное положение на поверхностях с уклоном до 15%

3. Маятниковое выравнивание самостоятельно компенсирует 5% отклонение от горизонта. Уровни такого типа содержат в себе механическую систему, которую стабилизирует постоянный магнит. Внутри маятника смонтирован оптический прибор, состоящий из светодиодов, преломляющих призм и фокусирующих линз. Выравнивание происходит под действием собственного веса маятника.

   Маятниковый самовыравнивающийся лазерный уровень настраивается на горизонтальную плоскость за счёт маятника, которым управляет неодимовый магнит

4. Комбинированные приборы сочетают в себе несколько описанных выше способов выравнивания одновременно, например, электронное выравнивание горизонта плюс мануальное вертикальное выравнивание.

По типу излучения строительные лазерные нивелиры можно разделить на две категории.

1. Приборы с красным лучом, имеющим длину волны 635 нм. Это самый распространённый тип лазерных уровней, который преимущественно применяется внутри помещений. В зависимости от модели дальность действия устройства может колебаться от 10 до 500 м.

   Лазерные уровни с красным лучом обычно применяются при проведении строительных работ в помещениях

2. Уровни с зелёным лучом, длина волны которых 532 нм. Это более мощный и дальнобойный вид излучения (до 1000 м), который лучше воспринимается человеческим глазом.

   Лазерные уровни с зелёным лучом имеют большую дальность действия и применяются на объектах увеличенной протяжённости

Видео: принцип работы лазерного уровня

Приведение нивелира в рабочее состояние

Качество разметки во многом зависит от правильности расположения устройства. Для этого нужно соблюсти определенные нюансы:

• на пути следования луча не должно быть препятствий, чтобы исключить прерывание спроецированной линии;
• выставлять устройство нужно с учетом оптимального расстояния до объекта, указанного в инструкции. Для максимально точных результатов рекомендуется ставить инструмент как можно ближе к поверхности;
• полная неподвижность уровня – гарантия точности измерения;
• работая с лазерным уровнем, нужно исключить вероятность попадания лазера в глаза людям и животным.

Прежде чем начать использование электронного уровня, стоит привести его в рабочее состояние. Если модель аккумуляторного типа, нужно убедиться, что аккумулятор заряжен. Если инструмент работает на батарейках, нужно их вставить в специальный отсек.

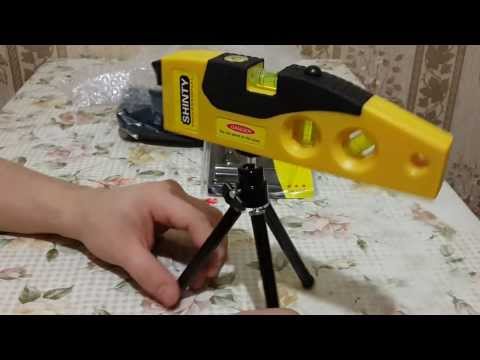

Подготовка лазерного уровня к работе

Перед непосредственным включением светодиода, создающего лазерный луч, прибор необходимо подготовить к работе. Подготовка заключается в установке прибора на штатив или просто на ровную поверхность. Многие модели сконструированы так, что их рабочее положение можно отрегулировать только на штативе — на нём находятся пузырьковые уровни для первичного выравнивания и все поворотные рычаги для фиксации луча в нужном положении. Ротационные инструменты укомплектованы дополнительными видами крепления к стене или потолку. Это связано с тем, что их применение часто требует установки в подвешенном состоянии, например, при монтаже подвесного потолка большой площади.

Ремонт лазерного уровня своими руками

 Неважно какое клеймо стоит на инструменте — «Сделано в СССР» или «Made in China», как ни прискорбно это звучало, они все равно не вечны. Наши помощники ломаются, передавая эстафету трудовых будней новому поколению, готовому беспрестанно вносить стройный порядок в хаос стройки. Однако, разношерстный состав верных союзников по разному переживают тяготы строительства. Жизнь простого трудяги-перфоратора протекает в постоянных стычках с кирпичами, бетоном и другими его извечными противниками. Он непрехотлив, постоянно готов к драке и мало обращает внимание на небрежное отношение со своей персоной. А вот лазерный уровень не таков — он, как мальчик-эмо, легкий подзатыльник причиняет ему невыносимые душевные терзания. Но если существование последнего никакой пользы в себе не несет, то лазерный уровень задает ориентиры при проведении строительной работы. А еще он недешево стоит и вызывает мгновенно привыкание. Выход его из строя помимо испорченного настроения, неплохо так бьет по кошельку. Поэтому сегодня мы поговорим о наиболее распространенных неисправностях лазерных уровней и способах их устранения.

1.БОЛЬШАЯ ПОГРЕШНОСТЬ ИЗМЕРЕНИЙ

За что любим лазерный уровень? Разметка с ним делается быстро, удобно и, самое главное, точно. Если первые два утверждения никаких нареканий не вызывают, то последний пункт, как сноска с мелким шрифтом в кредитном договоре, таит в себе не слишком приятные сюрпризы. Коварство такого показателя лазерного уровня как «точность» заключается в том, что сходу, «на глаз» невозможно определить 1мм там погрешности на 5 метров, или все 5мм. И бОльшинство даже не проверяет прибор перед покупкой. А проверять надо обязательно, т.к. точность уровня — показатель рукотворный, и руки эти не всегда отличаются прямотой. Долгий и извистный маршрут следования на прилавки тоже нередко вносит свою лепту.

Ну и, конечно же, в первую очередь, небрежное отношение. Упал, ударили — без последующих восстановительных процедур на карьере уровня как измерительного инструмента можно ставить крест.

В любом случае, решается данная проблема посредством юстировки. Если по-хорошому, то для регулировки точности задействуются винты крепления излучателя к маятниковой конструкции. Я видел на Ютубе много роликов, где сокращать погрешность предлагается при помощи винтов противовесов. Этот метод имеет существенные ограничения как по моделям уровней, так по ситуациям, в которых он может применяться, потому нет смысла его рассматривать.

Итак, порядок манипуляций с винтами крепления зависит от конструкции лазерного уровня. В нем могут применяться:

1) диоды в металлическом корпусе;2) лазерная диода трубка.
Как нетрудно догадаться, настраиваются они по-разному.

Но если в обычных ведерках одна и та же схема расположения винтов крепления излучателя в независимости от модели и марки, то в 3D-уровнях таких конфигураций несколько. На последней картинке самое лучшее их объединение в плане юстировки — когда элементов настройки 4 и они парные. Для сравнения в лазерном уровне Fukuda 3D их 3, размещены они по бокам и регулировать этот уровень сущее наказание.

2.НЕ РАБОТАЕТ ИЗЛУЧАТЕЛЬ

Еще одной часто встречающейся поломкой лазерного уровня является отказ излучателя выполнять свои прямые обязанности — строить линии. Причин такому неповиновению несколько:

1) оборван один или несколько тонких медных проводков, идущих от схемы на маятнике к плате управления.

Сначала надо найти обрыв. Не всегда он на виду, т.к. провод может находиться на своем месте, но плохо/не припаян к плате управления. Поэтому нужно взять пинцет и аккуратно потянуть на себе каждый из проводов. Когда слабое звено обнаружено, заменяем его новым. Диаметр провода, который берется на замену, жеательно должен быть не более 0,08-0,1мм;

2) выгорел лазерный диод. Случай не из приятных. Чинить здесь уже нечего, лечится только заменой. Усугубляется ситуация еще и практически полным отсутствием запасных частей у официальных дилеров — не заинтересованы производители в ремонте своих изделий, а тем более своими руками. Им можно понять, но легче от этого не становится. Придется искать доноров. Для некоторых моделей не лишним будет попытать счастье в поиске запчастей на известной китайской барахолке.

Также нужно иметь ввиду, что замена лазерного диода автоматически ведет к последующей настройке лазерного уровня. Как менять излучатель можно почитать в следующих статьях:

3.КОЛЕБАНИЯ ЛУЧА

Симптомы проявляются в том, что линия не останавливается. Ее пробежки могут составлять от доли до пары миллиметров. В этом случае проблема кроется в магнитах, расположенных под маятником.
Причиной этому дефекту является:

1) посторонний предмет, попавший на магниты;

2) один из магнитов отклеился.

В любом случае придется полностью разбирать уровень, при этом часто требуется убрать маятниковую конструкцию. Для некоторых моделей (например, к ним относится вся линейка от ранее упомянутого Fukuda) придется выпаять провода.

4.ЗАЛИПАНИЕ КНОПОК

Хотя лазерные уровни и имеет практически полностью герметичный корпус, препятствующий попаданию внутрь пыли и грязи, но защита эта не идеальная. Поэтому со временем эти нежелательные гости все же оседают во внутренностях прибора, постепенно увеличивая свое присутствие вплоть до критического. Наиболее пагубным образом это сказывается не на подшипниках (они или закрытого типа, или сверху запломбированы специальной шайбой), а на панели управления. Во многих моделях лазерных уровней в независимости от формы она представляет собой пластиковую вставку с резиновыми мембранами в местах, на которые необходимо нажимать.

Пыль забивается между мембраной и накладкой на кнопке. При наличии такой поломки ремонт лазерного уровня заключается в том, что нужно разобрать прибор, снять панель управления и почистить ее от грязи.

5.МАЯТНИК НЕ БЛОКИРУЕТСЯ ПРИ ВЫКЛЮЧЕНИИ УРОВНЯ

Заблокированный после выключение прибора маятник — это гарантии долгой и плодотворной работы уровня в течение долгого времени. Если после деактивации устройства фиксация маятника не происходит, то в скором времени точность аппарата заметно снизится. Эта небольшая неисправность приводит к серьезным последствиям, поэтому ее как можно скорее нужно устранить.

Большинство проблем с этой частью конструкции связана с подклиниванием, поэтому необходимо определить и устранить причину этого явления.

6.ОЧЕНЬ ШИРОКАЯ ЛИНИЯ

Толщина линии растет пропорционально увеличению расстояния до поверхности, на которую падает луч. Стандартные показания для лазерных уровней с красными лучами состоит 1,5мм на 2 метрах, плюс 0,5мм на каждые последующие 5 метров. Если уже изначально толщина линии >3мм, то это крайне печально, т.к. нарушена фокусировка лазера. А еще печальней осознание факта, что это никак не лечится. Поэтому проводится действия п.2.2 с последующим перетеканием в п.1.
7.УРОВЕНЬ НЕ ВКЛЮЧАЕТСЯ

Для начала необходимо убедиться, что проблема именно в устройстве, а не в выдохшемся источнике (источниках) питания. Меняем элемент энергоснабжения на новый, смотрим результат замены. Или замеряем вольтаж старого мультиметром, показания должны быть не менее 1,1-1,2В. Если батарея в порядок, то проблема в самом уровне. Следовательно, нужно попытаться ее найти. Для этого:

1) внимательно осматриваем электронную составляющую прибора на предмет отсутствия обрывов/повреждений проводов;

2) проверяем исправность конденсаторов — они не должны быть вздутыми;

3) исследуем дорожки электрических плат;

4) мультиметром и тестером прозвонить основные элементы микросхем.

После обнаружения вышедшего из строя элемента потребуется его замена.

Как видно из вышеописанного списка неисправностей, ремонт лазерного уровня вполне можно провести своими руками. При этом не требуется наличие какого-либо специфического оборудования и знаний. Достаточно иметь отвертку, шестигранник, паяльник и уметь ими пользоваться.

Как откалибровать лазерный уровень — 3 метода

Лазерный уровень — очень удобный инструмент, который всегда под рукой. Особенно, если вы делаете такие вещи, как развешивание большого количества картин, укладка плитки, вешание шкафов или обрамление стен. Его работа состоит в том, чтобы освещать стену ровной прямой линией, чтобы вы знали, что то, что вы вешаете, не криво. Поэтому очень важно откалибровать ваш лазерный уровень, чтобы он был идеально ровным.

Несмотря на то, что ваш лазерный уровень может быть помечен как «самонивелирующийся», вам все равно необходимо время от времени проверять его точность и корректировать. Если вы обнаружите, что ваш уровень неточен, вы можете откалибровать уровень самостоятельно, чтобы он работал правильно.

Мы искали самые лучшие и простые способы, которые помогут вам откалибровать собственный лазерный уровень. Читайте дальше, чтобы узнать, зачем вам это нужно, как это делать и как часто вы должны это делать.

Что означает калибровка лазерного уровня?

Калибровка лазерного уровня означает настройку прибора, чтобы убедиться, что он точен и выдает абсолютно ровную линию. Это можно сделать, открыв устройство и отрегулировав маятник внутри, откуда светит лазерная линия. Некоторые лазерные уровни имеют кнопки самокалибровки, с помощью которых вы настраиваете линию лазера, нажимая кнопки вверх и вниз.

Каждый лазерный уровень имеет рейтинг точности, который для большинства моделей составляет около 1/16 дюйма. Ниже мы рассмотрим, как проверить эту точность.

Зачем нужна калибровка

Причина, по которой лазер нужно время от времени калибровать, заключается в том, чтобы вы знали, что ваш лазер каждый раз дает идеально ровную линию.

Все лазерные нивелиры оснащены механизмом блокировки, когда инструмент не используется. Это удерживает внутренний маятник на месте. Если вы не заблокируете маятник и не будете осторожны с лазерным уровнем (например, он подпрыгивает в кузове вашего грузовика во время движения), маятник будет подпрыгивать внутри устройства и его отбросит. Поэтому обязательно всегда блокируйте лазерный уровень, прежде чем вообще его перемещать.

Имейте также в виду, что более дешевый лазерный уровень, вероятно, потребует более повторной калибровки, чем более дорогой. Таким образом, если вы решите приобрести менее дорогой, вы можете потратить некоторое время на калибровку уровня в большем количестве случаев.

Можно ли самому откалибровать лазерный уровень?

Да, калибровку лазерного уровня можно выполнить самостоятельно. Если ваш уровень самокалибрующийся, вам понадобится только скотч, возможно, ручка и бумага (в зависимости от ваших предпочтений). Если он не самокалибрующийся, вам понадобится отвертка достаточно маленькая, чтобы отвинтить крошечные винты внутри лазерного уровня.

Как откалибровать лазерный уровень

1. Сначала проверьте точность

Сначала вам нужно убедиться, что ваш лазер действительно неточен. Это можно сделать тремя различными способами. Выберите тот, который наиболее удобен и соответствует вашим потребностям в точности.

Первый метод

Начните с установки лазерного уровня на штатив. Первый метод заключается в том, чтобы направить лазерные лучи на какую-нибудь настенную плитку, если вы уверены, что плитка изначально уложена ровно. Это, вероятно, самый быстрый способ проверки, так как вы можете проверить как ось Y, так и ось X, но также есть дополнительные переменные, которые могут сделать ваши выводы неточными.

Второй метод

Другой метод заключается в том, чтобы направить лазерную линию на стену и отметить две отдельные точки скотчем. Обязательно поместите ленту прямо под линией и убедитесь, что лазерная линия касается линии ленты. Теперь переместите лазерный уровень в другую часть комнаты, поднимите его на штатив и как можно точнее выровняйте лазерную линию на втором куске ленты. Наконец, проверьте первую маркировку и убедитесь, что линия вообще отключена.

Третий метод

Это может быть хорошим способом проверки точности, если вы делаете это в ограниченном пространстве и у вас нет места для перемещения лазерного уровня. Начните, как и раньше, с лазерным уровнем, обращенным к стене на расстоянии не менее 20 футов. Прикрепите лист бумаги к стене и отметьте, где светится линия. Линейка или линейка могут быть полезны, чтобы сделать его абсолютно прямым.

Затем поверните лазерный уровень на 180 градусов и посветите на то же место. Если ваш лазер имеет ось Y, вы можете отметить дополнительную линию на 90 градусов вращения. Обратите внимание на различия между строками.

Если линия отклоняется от отметки больше, чем диапазон точности, указанный в руководстве, пора откалибровать уровень. Например, если ваш лазерный уровень говорит, что он имеет точность 1/16 дюйма, это означает, что линии должны быть на расстоянии более 1/16 дюйма друг от друга, чтобы возникла необходимость калибровки лазерного уровня.

Для моделей с автоматической калибровкой просто нажмите кнопки вверх и вниз в соответствии с инструкциями по эксплуатации вашего лазерного уровня и выполните калибровку лазерного уровня.

2. При ручной калибровке откройте уровень и проверьте провода.

Извлеките батареи и откройте корпус уровня, удалив все винты. Аккуратно потяните за провода отверткой, чтобы убедиться, что они никак не мешают маятнику. В противном случае это определенно отбросит вашу линию уровня.

3. Отрегулируйте винты внутри корпуса для калибровки

Для этого шага вам понадобится очень маленькая отвертка. Если ваш лазерный уровень имеет оси X и Y, за положение маятника будут отвечать два винта.

Верните лазерный уровень на штатив и вставьте батарейки, так как вам нужно, чтобы лазер включился сейчас. Убедитесь, что маятник зафиксирован, и отвинтите один из винтов, удерживающих маятник на месте. Разблокируйте и переместите маятник вперед и назад несколько раз, затем оставьте его в покое. Следите за тем, чтобы линия была абсолютно прямой с вашими измерениями уровня на стене. Зафиксируйте его обратно, вставьте винт обратно и разблокируйте, чтобы проверить, выровнено ли оно сейчас.

Выполните эти действия и для другой оси.

4. Проверить и перепроверить

Во время этого процесса вам потребуется несколько раз проверить ровность, пока тело уровня открыто, и после того, как вы соберете все обратно. Используйте линии, которые вы ранее сделали, проверяя точность. Для дополнительной проверки точности повторите этот процесс с шага 1, отмечая новые линии там, где светит ваша линия лазерного уровня.

5. Успехов! Или предоставьте это профессионалам

Надеюсь, вы правильно откалибровали свой уровень, и он снова в отличном состоянии. Если же нет, не теряйте надежды. Есть квалифицированные специалисты, которые могут откалибровать ваш уровень для вас с более точными измерениями. Этих специалистов легко найти в Интернете.

Как часто нужно калибровать лазерный уровень?

Это зависит от того, насколько аккуратно вы обращаетесь с лазерным уровнем. Если вы не запираете маятник, не храните его в месте, где его могут ударить, или если вы часто его роняете, вам необходимо будет проверять точность уровня не реже одного раза в 6 месяцев.

С другой стороны, если вы будете обращаться с ним бережно, вы сможете сохранить его точность до года. Не забывайте всегда фиксировать маятник, плавно перемещая его (без резких движений и толчков).

Заключение

Не позволяйте неточному лазерному уровню замедлить вас. Теперь у вас есть навыки, необходимые для того, чтобы снова начать работать со сверхточным уровнем, который вы сами откалибровали. Если нет, вы приложили все усилия и отправили его профессионалу, который улучшит его для вас. В любом случае, поздравляем вас с тем, что вы узнали больше об обслуживании вашего лазерного уровня для многих других проектов.

Использование лазерного уровня для планировки строительной площадки | Применение вращающегося лазерного уровня | Учебное видео по лазерному уровню

Здесь компания Johnson Level демонстрирует использование ротационного лазерного уровня на строительной площадке для определения уклона либо по известной точке отметки, либо по высоте инструмента. Обнаружение высот важно для выравнивания, раскопок и строительства. Основным строительным лазерным уровнем с красным лучом Johnson Level для наружного применения является электронный самонивелирующийся ротационный лазерный уровень 40-6535.
