Как сделать кувалду своими руками (подробная инструкция с фото)

Тяжелый инструмент, предназначенный для нанесения мощных ударов должен, иметь крепкую конструкцию, способную выдержать повышенные нагрузки. Кувалда является одним из самых простых строительных инструментов, но тем не менее, в её изготовлении кроется несколько важных особенностей. Для максимальной безопасности и эффективности работы, мы рекомендуем пользоваться инструментом, произведенным по государственным или международным стандартам. Если же Вы можете, хотя бы частично повторить технологический процесс, мы с радостью поделимся подробным руководством по изготовлению кувалды своими руками.

Устройство кувалды

Чтобы понять, из чего состоит кувалда, достаточно её просто увидеть. Этот простейший инструмент имеет всего два основных элемента: боек и ручку. В зависимости от моделей, материалы и размеры данных деталей могут различаться. Обычно кувалда имеет закаленный боек из углеродистой стали, и ручку из прямослойной древесины (березы, клена, рябины, вяза). Вес и габариты инструмента, зависят от области его применения. Для ковки металла хватит 2-4 кг с длинной в 50-70 см, а для демонтажных работ можно использовать и 16-ти-киллограмовый боек на рукоятке до 120 см в длину. Тупоносая кувалда на 7 кг с деревянной ручкой

Тупоносая кувалда на 7 кг с деревянной ручкой

В отличии от молотка, чья ручка сужается от основания, кувалда, напротив, расширяется подходя к стальной части. Наилучшим материалом, для изготовления ручки, считается тот, который имеет высокую прочность и передает минимум вибраций. Таким образом, металлические или дубовые ручки, хоть и отвечают первому требованию, существенно отстают по второму параметру. Наименее инерционным материалом для производства ручек, на данный момент считается композитный пластик или стекловолокно. Для максимального уменьшения отдачи, место хвата, часто прорезинивают. Кувалда и молоток (сравнение ручек)

Как сделать боек

Прежде чем перейти к описанию действий, следует заметить, что процесс изготовления бойка кувалды подразумевает собой ковку, требующую специального инструмента, оборудования и опыта. Если у Вас нет наковальни и высокотемпературной печи, данное руководство будет иметь для Вас только теоретический характер. Боёк можно поискать на сайтах объявлений или на рынках. В любом случае, стоимость его будет меньше, чем у готовой кувалды. Ну а для тех, кто не понаслышке знаком с кузнечным делом, рекомендуем ознакомиться с особенностями изделия. Кованый боек кувалды

Для изготовления ударного элемента кувалды, используется конструкционная углеродистая сталь марок 50, 45, 55, 50Г, 50Г2. Такой металл используется в производстве полуосей грузовых машин, так что, если у Вас нет подходящего материала можно поискать в ближайшем автохозяйстве. Для работы потребуется прямоугольный кусок весом 3 кг, из которого надо выковать параллелепипед. Полуось грузовика из углеродистой стали, подходящей для ковки кувалды

Полуось грузовика из углеродистой стали, подходящей для ковки кувалды

Следующим шагом следует сделать место крепления ручки. Для этого, с одной из сторон, по центру, пробиваем сквозное отверстие диаметром от 25 до 30 мм. Бока заготовки при этом деформируются. Освободив отверстие, необходимо проковать боковые грани таким образом, чтобы объект вновь принял форму ровного параллелепипеда, а круглое отверстие стало овальным.

Чтобы место крепления было наиболее надежным, ему необходимо придать форму конуса, сужающуюся от боковых граней к центру (в разрезе бойка это напоминает песочные часы). Для этой операции потребуется выковать специальный калибровочный стержень из стали конусовидной формы. Сечение калибра должно быть овальным, а длина, составлять 180-200 мм. Нижняя часть сечения, должна быть на пару миллиметров уже отверстия, проделанного в бойке, а верхняя слегка больше рукоятки, которую Вы собираетесь устанавливать. После ковки, калибр необходимо закалить и отшлифовать.

Элемент для калибровки отверстия в бойке

Для правильной калибровки отверстия, следует забивать стальной стержень на глубину чуть ниже центра бойка. При углублении калибра, боковые грани будут деформироваться. Их необходимо выпрямить, вынув калибр и проковав торцы заготовки. Следом снова вбить калибр в отверстие, и уже не вынимая, проковать бока и осадить торцы. Когда заготовка будет иметь форму правильного параллелепипеда, повторяем процесс калибровки с другой стороны отверстия.

Когда боек будет иметь правильную форму и надежное место крепления, можно переходить к этапу закалки. Чтобы сталь стала по настоящему твердой, её необходимо нагреть до 850 градусов Цельсия, пока заготовка не примет ярко-красный цвет. По достижению необходимой температуры, погружаем в холодную воду до остывания.

Теперь, когда, сталь закалена, необходимо придать ей пластичности, чтобы она не раскололась при работе. Для этого нагреваем изделие до 250-300 градусов и даем медленно остыть. После остывания, шлифуем металлическую поверхность и читаем, как насадить кувалду на деревянную ручку.

<center><ins class="adsbygoogle" style="display:block;height:250px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3076124593" data-ad-format="link" data-full-width-responsive="true"></ins> <script> (adsbygoogle = window.adsbygoogle || []).push({}); </script></center>

Ручка для кувалды своими руками

Очень простая в изготовлении деревянная рукоятка для кувалды, считается наименее инерционной и долговечной, если выбрать подходящий материал. Наиболее пригодными породами дерева для ручек, является береза, вяз, рябина, клен или ясень. Желательно, чтобы исходный материал был расщеплен, а не распилен, и не имел сучков. Можно взять и обычный брусок, но прочность будет ниже. Длина рукоятки зависит от Ваших требований, но в среднем, для бойка весом в 3-4 кг, достаточно 600-800 мм. Тупоносая кувалда средних размеров

Первым, и самым главным шагом в процессе создания ручки для кувалды своими руками, будет обтесывание заготовки рубанком, топором или другим подходящим инструментом. Толщина ручки должна плавно увеличиваться от начала (места хвата) к концу (месту крепления бойка), размер которого должен немного превышать размер отверстия в надеваемом бойке. Для наибольшей прочности, у рукоятки должно быть ребро жесткости, поэтому форма её должна быть овальная, а не круглая. Форма ручки кувалды, утолщающаяся к месту крепления бойка

Форма ручки кувалды, утолщающаяся к месту крепления бойка

Когда деревянная заготовка будет иметь необходимые размеры и форму, можно переходить завершающему этапу работ. Ниже, мы расскажем, как насадить боек и как расклинить кувалду, прочно зафиксировав положение элементов.

Как правильно насадить боек на ручку

Существует как минимум 2 варианта, как насадить кувалду на ручку. Ударный элемент можно забить с конца, как на молоток, или пропустить через рукоятку и зафиксировать сверху. Оба способа имеют свои прелести и недостатки, мы же остановимся втором, так как считаем его более надежным. Продевание бойка через всю ручку кувалды

Продевание бойка через всю ручку кувалды

Берем боек и насаживаем его на узкую часть подготовленной ручки. Задача заключается в том, чтобы прогнать его к противоположной части медленно расширяющегося ствола. Примерно до середины ход будет свободный, но чем дальше будет проходить боек, тем плотнее будет прилегать к ручке. Облегчить процесс забивания можно старым, дедовским способом. Для этого просто бьем толстым концом по твердой поверхности, держа кувалду перпендикулярно. С каждым ударом, боек будет опускаться все ниже, пока не дойдет до конца.Ударный элемент зафиксирован довольно прочно, но все ещё может вылететь от продолжительной работы. Чтобы устранить возможные риски, в рукоятку, на месте крепления бойка, необходимо забить металлический клин. Для этого сгодиться любая пластина, шириной, чуть меньше отверстия в бойке, толщиной 2-3 мм, и высотой 3-4 см. Можно использовать и деревянные клинья, но для этого в рукоятке необходимо сделать поперечный распил, перед тем, как насаживать на неё боек. В этот разрез заливается ПВА или эпоксидная смола и забивается клин из более прочной породы дерева. Надеемся, что приведенное выше руководство было полезным для Вас, и доходчиво разъяснило, как расклинить кувалду и сделать ударный инструмент своими руками. Рекомендуем посмотреть следующее видео, где наглядно демонстрируется данный процесс.

instrumentoria.ru

Как сделать кувалду своими руками

Тяжело представить дробление камней или забивание крепежей без применения такого инструмента, как металлическая кувалда. С помощью кувалды гораздо быстрее производится демонтаж различных построек. Но из-за повышения стоимости этого инструмента далеко не каждый человек в состоянии его купить и тем более качество приобретённого инструмента вызывает значительные сомнения, именно поэтому большую популярность приобрело создание кувалды собственными руками.

Краткое содержимое статьи:

Конструкция

Кувалда характеризуется наличием довольно простой конструкции, что можно увидеть на фото. Она создана из двух частей: рукоятки и бойка. Внешне инструмент практически аналогичен молотку, но вес бойка составляет выше 5 килограмм, а форма напоминает параллелепипед.

Ручка инструмента удлинённая, а её средняя толщина варьируется от 70 до 90 сантиметров. С учётом специфики применения кувалды её вес может составлять около 16 килограмм, а длина ручки достигает 120 сантиметров. Ручка инструмента немного утолщается по направлению к бойку и в нём осуществляет расклинивание.

Создание бойка

Лучшей кувалдой считается та, которая изготовлена из высокоуглеродистой или легированной стали, эти материалы отлично подходят для ударных нагрузок и переносят высокие температуры. Этот материал содержит в себе от 0,6 до 2% углерода.

Присутствуют частицы никеля, что способствует увеличению прочности кувалды, хром повышает устойчивость к износу и твёрдость.

Марка стали

Создавая кувалду в домашних условиях предпочтительнее всего остановить свой выбор на таких марках стали, как 40,45 и 50Х. К примеру, марка 50Х, указывает на то, что в материале содержится около 0,5% углерода. Если не удалось отыскать сталь одной из представленных марок, то рекомендуется обратиться в любое из автохозяйств и приобрести там полуось из грузовой машины. Из этого материала можно изготовить даже несколько инструментов.

Процесс создания

Поскольку кувалда, входит в раздел кованых инструментов, то необходимо взять заготовку металла весом около 2 килограмм и отковать из неё параллелепипед. Людям, которые имеют собственный дачный участок или проживают в частном доме стоит подумать о том, чтобы взять заготовку весом в 5-10 килограмм, такая кувалда подойдет для масштабных строительных работ.

Посередине одной из расположенных сбоку граней прошивается сквозное отверстие, диаметром в 20-25 миллиметров. Выполнив эти действия можно заметить, как изменились плоскости по бокам. Их требуется проковать так, чтобы металлическая заготовка стала абсолютным параллелепипедом, а отверстие в форме круга стало овалом.

Далее, пройма изменяется с учётом формы и размера, подходящих для выполненной из дерева ручки. Эта процедура осуществляется с применением калибра, который являет собой специальный стержень в форме овала, выполненный из металла и имеющий длину в 15-20 сантиметров.

Как результат, должна выйти металлическая заготовка, имеющая с двух сторон конусное отверстие, чтобы создать качественное соединение с ручкой. Используя специальную машинку, боек отшлифовывают наждачкой.

Откованный боек подвергается закаливанию. Для этого его необходимо разогреть в горне до возникновения ярко-красного свечения, после чего боек остужается в холодной воде.

Изготовление ручки

Чтобы создать ручку для кувалды потребуются следующие элементы:

боек;
рубанок;
брусок толщиной 5*5 сантиметров и длиною около 70 см (брусок обязательно должен быть длинным, поскольку кувалда довольно тяжелый инструмент и её необходимо брать двумя руками).

С помощью рубанка, из бруска делается округлая заготовка, один из концов которой с применением топора подгоняется под отверстие в бойке и забивается в него. Далее, заготовка с помощью металлической пластины подвергается расклиниванию внутри бойка.

Это вариант деревянной кувалды, но в домашних условиях при наличии сварочного аппарата довольно часто приваривают к бойку металлическую трубу, которая и выступает в качестве ручки.

Если нет желания самостоятельно изготавливать инструмент, то можно зайти в любой интернет-магазин и ознакомиться с каталогом кувалд. В этом же каталоге можно позаимствовать идеи касательно создания инструмента в условиях дома.

Фото кувалды своими руками

Помогите сайту, поделитесь в соцсетях ;)

instrumentgid.ru

Кувалда своими руками | Строительный портал

Демонтаж, работа с арматурой, забивание крепежа, крошение и дробление камней, рихтовка и другая тяжелая ручная работа не обходятся без использования металлической кувалды. Надежный инструмент позволяет все эти задачи выполнить максимально легко и с комфортом. Только благодаря использованию такого, казалось бы, на первый взгляд простого ручного инструмента, получится добиться максимальной продуктивности и эффективности работы.

Содержание:

Предназначение кувалды
Конструкция кувалды
Разновидности кувалды
Изготовление бойка
Рукоятка для кувалды

Предназначение кувалды

Кувалда представляет собой один из древних строительных инструментов. Разные примитивные молотки известны еще очень давно и до наших дней дошли разве что в облагороженном виде.Одной из древних разновидностей этого инструмента выступает кувалда, которая и сегодня широко используется для совершения грубых операций.

Например, кувалду можно применять при разрушении каменной или бетонной глыбы, при забивании массивных и тяжелых металлических элементов и при проведении других подобных работ. Само название кувалды, похоже, нам намекает на применение данного инструмента в кузнечном деле. Дату рождения, соответственно, можно, как минимум, отнести, к бронзовому веку. Бойком этого инструмента выступал камень, а рукоятью – рука человека.

Однако именно изобретение рычага изменило и облик кувалды: к камню начали прилаживать деревянную палку. Метод соединения, выбранный нашими предками, предвосхитил то, как рукоять крепят и в наше время. Но существовал и другой метод: выбирали камень с отверстием, что подходил бы по массе и размерам для бойка. А потом этот камень насаживали на ветвь дерева и ожидали, пока ветка вырастет и зафиксируется надежно в бойке кувалды.

До наших дней, таким образом, дошел инструмент, который выполняет множество работ. Несмотря на глобальную компьютеризацию, использование роботов в промышленности и всемирный прогресс, кувалду пока ничто не может заменить. Строительная кува́лда (двуручной молот) — ручной ударный инструмент, который предназначен для работы, где нужна наибольшая сила удара. Основная область применения кувалд - свободная ковка с использованием подкладного кузнечного инструмента.

Также это нанесение сильных ударов при монтаже и демонтаже различных коммуникаций, обработка металла, забивание скоб, штырей, клиньев и толстых гвоздей в массивные бревна, выбивание разных застрявших крепежей, разбивание бетонных изделий, кирпича и каменной породы при разрушении небольших построек. Эти работы очень удобно проводить при использовании кувалды с бойком, который имеет зубчатую поверхность.

Кувалда также предназначена для забивания в грунт клиньев, кольев, свай и столбов, может быть применена при производстве строительных работ, оббивании шин при разборке колёс и рихтовке при кузовном ремонте автомобиля, правке металлических листов и заготовок, дроблении на щебень камней (хотя этот способ немного устарел после того, как на карьерах внедрили более производственные камнедробилки). Также кувалду принято использовать вагранщиками при выбивании из опок отливок и отбивке литниковой системы от отливок.

Конструкция кувалды

Конструкция кувалды является эффективной и простой. Она состоит из бойка и рукоятки. Кувалда устроена в некой сходной степени с обыкновенным молотком, но имеет вместе с этим увеличенную массу бойка (обычно больше 5 килограмм), который изготовлен в виде параллелепипеда, и удлиненную и толстую рукоятку в среднем до 70-90 сантиметров. Масса бойка, зависимо от спецификации использования кувалды, может даже доходить до 16 килограмм, а длина рукоятки кувалды – до 120 сантиметров.

Рукоять, согласно чертежу кувалды, утолщается к бойку (рукоятка у молотка сужается к бойку) и в нем не расклинивается. Делается это и для того, чтобы кувалда при промахе могла из руки вылететь и за собой не утащить работника. За счет данных отличий кувалда способны наносить по обрабатываемой поверхности более мощные удары.

Боек кувалды является при работе центром тяжести и обеспечивает основные ударные нагрузки. Ручка играет роль рычага, и в некоторых случаях она бывает короткой: когда планируется вести работы в условиях ограниченного пространства, лучше выбрать именно кувалду с короткой ручкой.

В отличие от молотка, кувалда имеет ряд преимуществ: любой гвоздь с помощью вы можете забить с одного удара, при условии попадания точно в прицеливаемый участок. К тому же у вас есть выбор правильного инструмента для решения своей задачи. Если для вас важна сила удара, стоит выбрать инструмент с большей массой бойка и длинной рукояткой, что тоже увеличивает рычаг удара. Чем меньше боек имеет массу, тем точнее удары вы сможете наносить, а рабочий процесс не потребует больших усилий.

Разновидности кувалды

Строительные кувалды различаются между собой длиной, типом и материалом рукоятки, массой, формой, типом закалки и маркой металла бойка. В настоящей кувалде имеется рукоятка, которая сделана из поглощающего удары материала - дерева, фибергласса или композитного пластика. Деревянные рукоятки также должны изготавливаться из твердых пород дерева, таких как груша, кизил и акация.

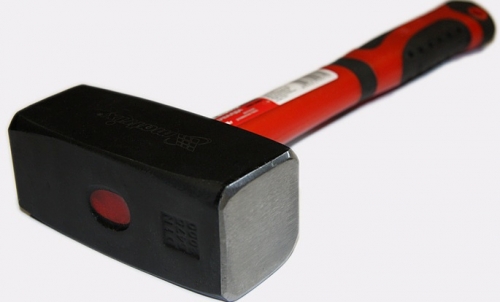

Обычно зона обхвата рукоятки покрыта материалом, изготовленным на основе резины. Это нужно, чтобы частично убрать вибрацию и уменьшить по рукоятке скольжение рук. А вот кувалды с металлической рукояткой дают в тело и руки при работе «отдачу», поэтому работать подобным инструментом не безопасно и не комфортно из-за вреда для опорно-двигательной системы, лучше выбрать кувалду с деревянной ручкой. Рукоятка бывает прямой или анатомической формы.

Поскольку бойки кувалды при работе испытывают большие динамические нагрузки, их принято изготавливать из твердых марок стали, которые имеют высокое содержание углерода (близко 1%) – элемента, который отвечает за твердость. Подобные стали называют углеродистыми инструментальными и маркируются У12А, У10, У7 и У7А. Рабочие поверхности закаливают в обязательном порядке на глубину 30 миллиметров до твёрдости HRC 32,5.

В некоторых случаях боек кувалды имеет массу до 15 кг. Внутренняя часть бойка из металла в самых продвинутых моделях заполнена стальными шариками. Это позволяет исключить отброс кувалды после удара, как и её утолщенная к бойку рукоятка. В настоящее время также видоизменился внешний вид кувалды. Данный инструмент выпускается в различной цветовой гамме, с использованием современных высокотехнологичных материалов.

Исходя из метода изготовления, различают две разновидности кувалд – кованые и литые. Конструктивно делятся кувалды на определенные типы: поперечные остроносые, что имеют массу 3-8 килограмм, продольные остроносые, которые имеют аналогичный вес, и тупоносые, весом от 2 до 16 килограмм. Вы также можете изготовить любую из таких кувалд своими руками.

Цены на кувалды формируют два фактора: вес бойка и сталь, из которой изготовлен боек. Чем сталь использовалась качественнее, из которой боек отлит, тем дороже будет кувалда. Чем тяжелее инструмент, тем его цена будет выше. Кроме того, в себестоимости кувалды также содержится цена рукоятки.

Изготовление бойка

Если вы занимаетесь тяжелыми работами и наносите увесистые удары, вам в хозяйстве не обойтись без большого молота или кувалды. Прежде всего, нужно заняться созданием бойка инструмента. Для изготовления кувалды принято использовать легированные и высокоуглеродистые стали, которые работают при ударных нагрузках и высокой температуре.

Содержание углерода в этом материале составляет порядка 0,6 - 2%. Никель, что присутствует в такой стали, способен повышать прочность инструмента, хром – износоустойчивость и твердость. Марганец необходим для сопротивления удару и истиранию, а также уменьшению вредного влияния серы. Кремний повышает упругость и прочность.

Для изготовления кувалд обычно применяют стали 45, 50, 40Х. Марка 40Х, к примеру, значит, что сталь содержит 0,4% углерода и примерно 1,5% хрома. Если вы не смогли раздобыть сталь именно одной из этих марок, не стоит расстраиваться. Сходите в какое-то автохозяйство и попробуйте отыскать полуось от грузовой машины. Из одной такой полуоси вы можете сделать много разного инструмента.

Возьмите заготовку весом примерно 2 килограмма и из нее откуйте параллелепипед. По центру одной боковой грани нужно прошить сквозное отверстие, что имеет диаметр 20-25 миллиметров. После данной процедуры у заготовки будут деформироваться боковые плоскости. Их нужно проковать таким способом, чтобы заготовка получила форму правильного параллелепипеда, а круглое отверстие превратилось в овальное.

После этого необходимо откалибровать отверстие по размеру и форме, что соответствует деревянной рукоятке. Делать это нужно с помощью калибра, который представляет собой металлический овальный стержень длиной 150-200 миллиметров с небольшой конусностью по длине. Предварительно калибр следует отковать из углеродистой стали 40Х, закалить и отшлифовать.

Помните, что нижнее сечение данного калибра должно быть меньшим, чем сечение отверстия, которое прошито в заготовке, чтобы калибр в него входил на две трети, а верхнее – чуть больше сечения, чем деревянная рукоятка. Калибр нужно забить в отверстие с одной стороны до определенного размера, потом - с другой. Для избегания деформации боковых граней, нужно проковать заготовку с боков, повторно забить калибр с одной стороны, проковать заготовку, не вынимая калибра, с боков и осадить с торцов, чтобы она получила правильную форму.

После этого нужно выбить калибр и повторить с другой стороны отверстия всю операцию. У вас должна получиться правильной формы заготовка с отверстием, что имеет двойной конус для создания надежного соединения с рукояткой при помощи клина. При помощи шлифовальной машинки или напильника опилите поверхность бойка и отшлифуйте наждачной бумагой.

Откованный боек следует закалить. Для этого нагрейте его в горне до получения ярко-красного цвета свечения, соответствующего приблизительно 850 градусам, после чего остудите в холодной воде. После проведения закалки кувалда становится твердой, но хрупкой. Чтобы сталь стала твердой и получила вязкость, рекомендуется произвести отпуск.

Отшлифуйте наждачной бумагой плоскость бойка до образования металлического блеска, потом равномерно и медленно нагрейте кувалду до появления соломенного цвета побежалости на отшлифованной поверхности и оставьте на воздухе остывать. После этого можно заняться изготовлением рукоятки и подумать, как насадить кувалду на неё.

Рукоятка для кувалды

Рукоятки для молотков обычно изготовляют из сухой тонкослойной древесины: рябины, березы, ясеня или клена. Каждый хозяин должен выбирать собственный размер рукоятки, однако для небольшой кувалды весом 2 килограмма ее длина составляет близко 600-800 миллиметров и диаметр сечения примерно 30-45 миллиметров. Выстругивать деревянную заготовку необходимо по всей длине сечением, которое равно или немного превышает диаметр отверстия кувалды.

В верхней части рукоятки сечение должно быть большим отверстия приблизительно на 5 миллиметров с каждой стороны. Длину заготовки берут на 100 миллиметров больше, и эту лишнюю часть нужно оставить нетронутой во время процесса обработки всей ручки. Рукоятка должна в руке удобно лежать, быть гладкой, без трещин и сучков.

Но помните, что кувалда, в отличие от молотка, должна иметь длинную ручку. Длинная рукоятка нужна для того, чтобы инструмент было удобно держать двумя руками. Кроме того, рукоятка кувалды должна быть сверху толще и снизу тоньше. Это нужно, чтобы работника при неудачном ударе не утащило за кувалдой. После этого нужно хорошо пропитать выступающую часть с помощью отработанного машинного масла.

Пропитка маслом древесине не даст рассыхаться, и кувалда будет очень плотно держаться на рукоятке. В нижней части рукоятки в первую очередь нужно сделать продольный пропил для клина. Лучшими клинами выступают металлические клины, которые будут входить на глубину, что равна 2/3 ширины бойка кувалды. Насаживать кувалду следует снизу в расширенную часть рукоятки, прогоняя инструмент ударами по всей длине о наковальню.

Затем рукоятку следует расклинить деревянным клином, изготовленным из более твердой древесины, смазав его предварительно любым столярным клеем. Когда клеящий состав высохнет, нужно отпилить лишнюю часть рукоятки и клина таким способом, чтобы 10-15 миллиметров рукоятки выступало над плоскостью кувалды. Подобный способ позволяет получить надежное крепление кувалды.

В процессе эксплуатации (разгон перед ударом) кувалда приобретает существенную кинетическую энергию и мощность, и может привести при неосторожном обращении к травмам, увечью и даже смерти. Необходимо оберегать инструмент от женщин и детей и строго следовать тепловому режиму кувалды. Правильное хранение кувалды осуществляется в прохладном и сухом месте, подальше от источников огня. Также рекомендуется инструмент смазывать с целью предохранения от коррозии.

При выборе этого инструмента нужно обращать большое внимание на его надежность. Ну а если вы задумываетесь, как сделать кувалду своими руками, нужно обратить большое внимание на длину рукоятки и вес бойка. Отверстие в бойке должно иметь вид двойного конуса в целях улучшения крепления, что также облегчает насаживание бойка на рукоять и обеспечивает надежность при расклинивании рукояти.

strport.ru

Ручка для кувалды своими руками

Сделать ручку для молотка или кувалды, своими руками, из бруска 50 на 50 мм, или из любого другого материала не так уж и сложно. Мне понадобилось быстро сделать такую ручку, для этого z использовал электрорубанок и топор. Если нет электрического рубанка, можно воспользоваться обычным, будет немного дольше, но аккуратнее и точнее.

Кувалда
Рубанок
Брусок 50*50 мм, около 70 см в длинну

ручка для кувалды из бруска

После не хитрых движений рубанком, получаем вот такую более менее округлую заготовку, после чего один конец которой нужно подогнать топором под отверстие в кувальде, и забить ее в нее. Затем расклинить внутри металлической пластиной.

ручка для кувалды

Получилось вот такая незаменимая в хозяйстве вещь. Конечно проще к кувальде приварить трубу, вместо ручки, что я наверное потом и сделаю, просто не было сварочного аппарата под рукой.

«Пробег» кувалды около сотни ударов, полет нормальный. См. фото

собранная кувалда с ручкой своими руками

Эта статья не претендует на оригинальность, наверное многие делают ручки к молоткам своими руками, даже не задумываясь, потому что нас учили этому еще на трудах в школе, но возможно кому то статья пригодится.

(Visited 542 times, 1 visits today)

samoblog.com

Кувалда – все о вечном строительном инструменте

Кувалда в деталях

Среди всего многообразия современного рынка можно выделить три основных вида этого ударного инструмента, которые соответствуют ГОСТ 11402-75 или ГОСТ 11401-75

Кувалда тупоносая, вес от 2 до 16 килограмм.
Остроносая поперечная кувалда весом от 3 до 8 килограмм.
Остроносая продольная кувалда от 3 до 8 килограмм.

При изготовлении бойка используется прочная сталь, а именно марки 40, 45, 50 и У7. Это нелегированные виды стали, предназначенные для изготовления инструментов. Отличительной особенностью молота из такой стали является процесс его изготовления. Боек не изготавливается путем отлива, а куется при помощи кузнечного молота. Это позволяет добиться высокой прочности металла.

Место для крепления рукояти изготавливают в виде двух конусовидных отверстий, диаметр которых сужается по направлению к центру кувалды. На сечении это напоминает песочные часы. Такой метод изготовления отверстия позволяет гарантировать надежное крепление молота на рукоятке.

1 Кувалда

Для изготовления ручки или рукояти, чаще всего используют дерево. Это позволяет смягчить силу отдачи при ударах. Реже рукоять изготавливается из металла, пластика или твердого каучукового сплава. Самая большая нагрузка при ударе приходится на место крепления ручки, поэтому металлу или пластику трудно справиться с такой нагрузкой.

Сегодня для изготовления рукояти кувалды часто используют высокотехнологический пластик или фибергласс, в основе которого лежат полиэфирные смолы. Для смягчения силы отдачи, рукояти из таких материалов покрывают резиной.

Разновидности кувалды

Выбор делается на основании того, какую работу предстоит выполнять с этим инструментом. Отличается этот инструмент не только весом бойка, но и его формой. Различают несколько форм:

поперечный боек;
остроносая продольная кувалда;
кувалда-молоток;
тупоносая кувалда.

Поперечный боек, кувалда-молоток и остроносая кувалдапо внешним признакам напоминают обычный молоток, но несколько тяжелее своего младшего собрата. Остроносая кувалда и кувалда с поперечным бойком будет весить 3-8 кг. Кувалда-молоток весит 1-2 кг.Тупоносая кувалда - самый увесистый и мощный представитель среди всех перечисленных. Вес бойка 5-16 кг.

Работа с кувалдой

Работа с подобным инструментом требует не только навыков, но и крайней осторожности. Перед началом работы необходимо проверить надежность крепления бойка с ручкой. Именно плохой крепеж может стать причиной поломки и получения травм.

2 кувалда в профиль

Основные правила работы с кувалдой:

Для того чтобы нанести удар небольшой силы, необходимо расположить руку на рукоятке ближе к бойку. Если требуется нанести сильный удар, тогда кувалда берется за край рукояти или ближе к середине.
Удар кувалдой необходимо наносить резко и мощно с максимальным ускорением.
Для работы с инструментом использовать рабочие перчатки, даже в том случае, если рукоять изготовлена из дерева. Сила отдачи велика и можно повредить кожу кистей рук.

На заметку. Нельзя заносить инструмент ровно над головой! Необходимо отвести кувалду немного в сторону, над плечом.

Ремонт сломанной рукояти

Рукоять кувалды достаточно часто ломается. Но заменить её не так сложно, как может показаться. Это касается только деревянных ручек, процесс замены каучуковых и металлических более сложный.

Шаг 1. Освободить кувалду от обломков ручки.

Шаг 2. Вставить новую ручку в отверстие, которое можно предварительно смазать хозяйственным мылом.

Шаг 3. При помощи пакли заполнить отверстия снизу бойка. Растворить эпоксидную смолу (строго по инструкции) и заполнить смесью отверстие в бойке вместе с рукоятью. Заполнять необходимо сверху, но следить, чтобы не было излишков смолы.

3 Остроносая кувалда

Шаг 4. Для лучшей фиксации в верхней части рукояти можно вбить металлические клинья.

На заметку. Для полного высыхания и надежной сцепки необходимо дать высохнуть кувалде не менее трех суток.

Три важных момента при выборе рукояти:

Ручка должна быть круглого сечения, которое с одного края немного больше. Край рукояти, который будет фиксироваться с бойком, должен быть толще в 1,5 раза, чем свободный край.
Длина рукояти - от 80 сантиметров.
Материал. Деревянные ручки для кувалд изготавливаются из твердых пород деревьев, влажность которых не менее 12%. Клен, береза, граб, кизил, бук, рябина. Хвойные породы не подходят для таких изделий, так как при больших нагрузках расслаиваются и быстро ломаются.
Поверхность рукояти кувалды должна быть гладкой, без заусениц или торчащих щеп. Как правило, всегда проводится тщательная зачистка наждачной бумагой.

ogodom.ru

Как насадить кувалду на ручку?

Нужна помошь… (Кувалда) Фото прилагаются

Urza 29-01-2007 19:28

Приобрел кувалду (2кг) 3 года назад. Сейчас достал, посмотрел — наболдашник болтается, достаточно сильно, на верхней части рукоятки видны трещены. Пока он держится, не слетает, но не хотелось бы, чтобы кувалда подвела в нужный момент.Подскажите — как устранить данный дефект.Фото прилагаются.

Piroman 29-01-2007 19:44

Обратись в сервисный центр

Sprenger 29-01-2007 19:44

Гоп-стоп,мы подошли из-за угла… Если серьезно,пойди на любой стройрынок.купи крючек-саморез.А еще можно штопором.Да вариантов масса

Urza 29-01-2007 19:50

Я слышал, что там размочить деревяшку надо, что-то вроде этого — кто что слышал ?Можно дельные советы по тому как вылечить ЭТУ кувалду ?

cheer 29-01-2007 20:37

Шоб не «болталась» можно короткий шуруп вкрутить (он типа, «раздвинет» дерево не «расколов» и сам не вывалится)«замачивание» девайса(топор, колун, … кувалда(?)… ) производят перед началом работы (2-4 часа) для обеспечения непрерывности трудового прцесса (на ремонт устройства или работника)

Urza 29-01-2007 21:03

Ок, болтов под рукой нету За раъяснение зачем размачивать — спасибо.

Безмен 29-01-2007 22:04

Мочить нельзя, потом рассохнется и станет ещё меньше. Только клиньями. И вообще, правильная рукоятка должна из кувалды сверху выступать, хоть немного.

Urza 29-01-2007 22:14

А если вбить ее поглубже молотком с нижнего конца так чтобы вылезала ? Не испорчу ?

John JACK 29-01-2007 22:20

Нафиг молоток.

Постучи рукояткой об пол, она сама поглубже забьется. В смысле рукоятка спереди, сама алда сзади, вектор скорости перпендикулярно поверхности и коаксиально оси рукоятки ЗЫ Слабак (2 кг)

vegur 29-01-2007 22:23

У кувалды ручка- обратный конусесли поглубже молотком, то может вообще слететь

Urza 29-01-2007 22:24

quote:

Originally posted by John JACK:ЗЫ Слабак (2 кг)

Я брал это не потому, что слабак и больше поднять не могу, а просто потому, что внешне понравилась и других кроме 2 кг не было. А для повседневного ношения 2кг — норм, больше и не надо !

quote:

У кувалды ручка- обратный конусесли поглубже молотком, то может вообще слететь

Тогда не буду, надо тогда туда клинья вбить какие-нибудь.

John JACK 29-01-2007 22:51

И как же ее насаживают, если она обратный конус? Наоборот, конус нормальный, и небольшой. Обратный после расклинивания получается. Так что постучать об пол/лестницу, закрутить пару саморезов и радоваться

voyaka 30-01-2007 09:37

Обратный конс по-моему у кирки и ее родственников…

zvv 30-01-2007 11:29

Дырку в кувалде с верху заклеить скотчем, перевернуть залить ебоксидкой

Безмен 30-01-2007 12:15

quote:

Originally posted by John JACK:И как же ее насаживают, если она обратный конус?

Со стороны рукоятки её насаживают. Вы на фотографию внимательно посмотрите. Конусная она, со стороны хвата тоньше. Специально так делается, чтобы при ударах не слетала, а наоборот крепче насаживалась. Потому как если слетит — убьёт нах. Чай, не молоточек. А рукоятка на фотке — неправильная. Извращённо-цивилизованная. Правильная торчать должна из кувалды примерно на сантиметр, а не на клиньях держаться.

John JACK 30-01-2007 12:28

Меряю свою. 6 кг, рукоятка нецивилизованая Конец нерабочий, держальный. Толщина палки 31мм.У балды, со стороны рукоятки: 29 мм.У балды, со стороны балды: 28.5 мм, забит железный клин толщиной 2.5 мм. Болтается, ибо клина недостаточно.Так что насадить через всю рукоятку балду не могли никак. Нетехнологично это.

Безмен 30-01-2007 12:40

Вы её сами собирали или готовую на рынке купили?

Кувалда своими руками

Похоже, Вам её на держальный конец насадили, за неимением более тонких черенков! Слетит же она к чертям, если от души помахать, поймите. И ладно если по ноге, а ведь можно и по черепушке словить. Весь тяжёлый инструмент — кирки, кувалды, даже молоток каменщика — насаживается на обратный конус. В целях безопасности.

Urza 30-01-2007 12:47

Я (автор сей темы) померял свою… я в шоке … никаких конусов — толщина у основания такая же как и у конца палки … ! Что теперь делать ?

John JACK 30-01-2007 12:52

Кто сказал шуруп, я сказал шуруп?

Urza 30-01-2007 13:05

Ну да, это я погорячился, шуруп конечно, но почему конусов нету ?

John JACK 30-01-2007 13:17

Апатамушта массовое производство. Взяли палку типа «доска», обстругали до нужной формы и попилили на куски нужной длины. Дальше каждый кусок малость обструбали на конце, что насаживать легче было и балда на руку не съехала, засадили и клин забили, чтоб не слетело. И фсио.

Urza 30-01-2007 13:29

мда. …

корсар 30-01-2007 14:05

в ведро с водой, пускай деревяшка набухнет, так всегда с топорами поступали

Urza 30-01-2007 14:12

quote:

Originally posted by корсар:в ведро с водой, пускай деревяшка набухнет, так всегда с топорами поступали

В этой же теме сказали, что потом расссхожнется еще больше и хуже будет Неее, надо новую брать, а эта будет как метательная одноразовая

корсар 30-01-2007 14:22

ну да ну да-))))))))))))

John JACK 30-01-2007 14:33

Веревкой примотай, как каменный топор!

корсар 30-01-2007 14:38

только мыло к веревке надо-)))))))))))как же без мыла то-))))))))))

John JACK 30-01-2007 15:23

И кислоту?

beginner 30-01-2007 18:36

сделать новую рукоятку. под свою руку. во избежание создания темы «сломалась рукоять кувалды — как лечить пробитую голову» загнать клин, зафиксить его шурупом, на рукоятке закрепить стальной фиксатор — длинную пластину с уголком примерно 5-6 мм на конце. в случае появлния шата помогает частям тела пользователя не участвовать в процессе обнаружения.

vegur 30-01-2007 20:11

На любом более менее приличном пром предприятии, и даже в ЖЭКе есть плотникиЗа энное колво жидкой валюты, и даже просто за рубли, сделают ручку на сей девайс НО… Рукоять должна быть из крепких деревяхтипа березки там… рябинки…И БЕЗ СУЧКОВ(чеша репу в затылке «А ведь и в ТБ так написано»)

beginner 31-01-2007 10:13

вообще, как вариант — рукоять из трубы.

John JACK 31-01-2007 13:42

Угу, дюралевой, 38х4

beginner 31-01-2007 14:39

ну зачем так сразу… стальную… в руку правда отдаёт сильнее, т.к. жесткость выше, форма опять же не ортопедическая . зато сломать труднее. манеру удара малость подкорректировать относительно деревянной — и спать спокойно…

kashtan 01-02-2007 19:50

2 beginner: лучше резиновую, из милицейской дубинки, чтоб обратно прилетало… Ну добрый я, добрый.

Не мучайтесь, сделайте хорошую деревянную рукоять и клин.

beginner 01-02-2007 20:20

2 каштан: латексную — подарю тебе на ДР

kashtan 01-02-2007 21:51

2 beginner:Только после Вас, ССударь. Я тебе делриновый выточу с самолично заправлю. «с дружеским прицелом»

beginner 01-02-2007 21:58

quote:

Originally posted by kashtan:2 beginner:Только после Вас, ССударь. Я тебе делриновый выточу с самолично заправлю. «с дружеским прицелом»

грозный ты наш, я как раз водочку допиваю, на которую тя звал

kashtan 01-02-2007 21:59

2 beginner:

Ну и дубина… Я На работе водочку пью, сейчас зайду.

beginner 01-02-2007 22:07

ждем-с.и дубина тя тож ждет… пысы: а ты что, считал, что я водку на случай ядерной войны консервирую ?

kashtan 01-02-2007 22:14

КАК консервировать водку???Специально для Российской армии разработана сублимированая вода. Просто добавь воды…Буду через полчаса.

beginner 01-02-2007 23:05

quote:

Originally posted by kashtan:КАК консервировать водку???Специально для Российской армии разработана сублимированая вода. Просто добавь воды…Буду через полчаса.

для интересующихся: он таки дошел, сейчас как раз показывть буду, как консервировать водку. хотя, любой бауманец это знает с пеленок: В ЖЕЛУДОК!!!

stroyvolga.ru

Кувалда своими руками - Легкое дело

Кувалда своими руками

Предназначение кувалды

Конструкция кувалды

Разновидности кувалды

Изготовление бойка

Рукоятка для кувалды

Кто этот бред вообще написал. Вы с ума сходите, насаживать снизу в расширенную часть, что бы слетела побыстрее. А отработкой пропитать, нефтепродуктом, отработка разъедает целлюлозу напрочь, после третьего удара дерево в бойке сплющится и кому нибудь в лоб такая кувалда вылетит. Металлический клин вбить говорите, ага, конечно, что б этот клин смазанный отработкой в уже поработавшей кувалде, чуть разболтался и при хорошем ударе вылетел как пуля кому нибудь в лоб. Идиоты!Только деревянные расклинки, только подсолнечное или льняное масла! Насаживать только с узкого отверстия к расширяющейся части и насаживать кувалду следует ударами киянки по торцу нижней части рукояти.

Статьи по теме

http://strport.ru

legkoe-delo.ru
