Крыша из профнастила своими руками — ВикиСтрой

Несущая система кровли

Для плоских и односкатных кровель набирается система из уклонообразующих ферм в форме прямоугольной трапеции или треугольника. В качестве материала может выступать деревянный брус или профильная стальная труба квадратного сечения. Для придания жёсткости пояса фермы соединяются набором раскосов.

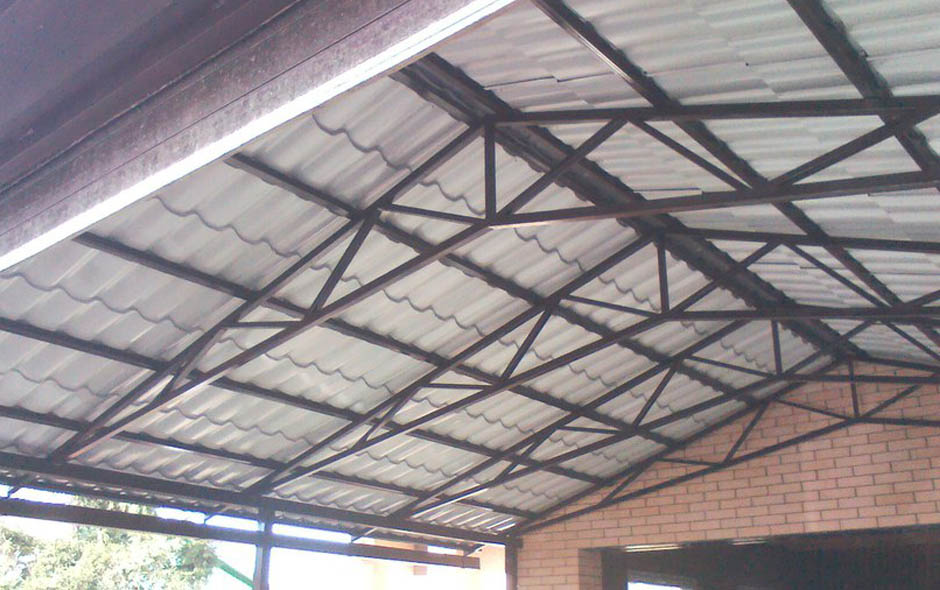

Для двускатных кровель с уклоном до 25° собирается система из нескольких рядов портальных или шедовых ферм. Такая конструкция подразумевает отсутствие чердачного помещения, но допускает значительную длину пролёта.

Для жилых домов описанные выше системы кровли применяются достаточно редко, предпочтение отдаётся более стандартным конструкциям мансардного, щипцового или вальмового типов. Материал стропил — преимущественно деревянные доски, поставленные на ребро. Массивные рёбра образуют полый скелет, что допускает устройство мансарды или чердака, а затем система укрепляется стойками и оттяжками согласно расчёту нагрузки от снега и собственного веса.

Утепление и защита кровли

Профилированный лист практически не препятствует оттоку тепла, но при этом задерживает водяной пар. В обитаемых помещениях кровля выполняется в виде «пирога», включающего один или несколько слоёв утеплителя, а также специальные мембраны, защищающие утеплитель от ветровой эрозии и накопления влаги.

К выбору утепляющего материала нужно подходить очень осторожно, если речь идёт о покрытии из профнастила. Каменная вата разных типов — наиболее экономичный вариант, но она очень чувствительна к насыщению влагой и требует правильно продуманной вентиляции подкровельного пространства с защитой утеплителя от водяного пара.

Разного рода полимерные утеплители практически не поглощают влагу и хорошо работают даже на границе высоких и низких температур. Но в летнем режиме эксплуатации могут возникнуть не совсем очевидные проблемы. Так, знакомые многим пенопласт (ПСБ) и пенополистирол (ППС) при нагреве свыше 70 °С существенно теряют физико-механические свойства и подвержены более активной деструкции с выделением повышенных порций стирола и образованием неприятного запаха.

Без затенения кровля в летний зной вполне способна нагреваться и до 90 °С, поэтому прямой контакт кровельного покрытия с полимерными утеплителями следует исключить. Частично вопрос может решаться закладкой пространства для продува, как это делается для проветривания минеральноватных утеплителей уличным воздухом. Но ширина воздушного зазора должна быть достаточно высокой, около 120–150 мм, поэтому в ряде случаев имеет смысл разделить кровлю и утеплитель термостойкими гипсоволоконными или магнезитовыми плитами.

Стекломагнезитовые листы

Утеплители на основе каменной ваты должны эксплуатироваться в условиях уличной среды, потому в большинстве пирогов они отделены от внутренней атмосферы помещений паробарьером — мембраной, пропускающей воздух, но задерживающей пар. Остаточное проникновение влаги устраняется проветриванием утеплителя, благодаря чему вода быстро испаряется и не успевает нанести вате вред. Чтобы исключить образование конденсата на внутренней стороне паробарьера, точка конденсации пара смещается в утеплитель согласно данным теплотехнического расчёта.

Устройство обрешётки для профнастила

По описанным выше причинам кровля из профлиста требует наличия редкой горизонтальной обрешётки. Для неутеплённых зданий это требование вытекает из техники монтажа листов, располагаемых вертикально.

При наличии утепления небольшой воздушный зазор необходим при использовании утеплителя любого типа, ведь внешний слой, так или иначе, устраивается из гигроскопичного материала, стойкого к нагреву, но чувствительного к насыщению влагой.

Устройство крыши из профнастила. 1. Профилированный лист. 2. Коньковый уголок. 3. Стропильная система. 4. Обрешётка. 5. Паропроницаемая мембрана. 6. Контробрешётка. 7. Утеплитель — минеральная вата

Практика жилищного строительства показывает, что разумно использовать для горизонтальной обрешётки деревянный брус толщиной 40–60 мм. Это делает крепление листов лёгким и хорошо способствует компенсации температурных линейных расширений.

В таблице представлены значения допустимого шага обрешётки в зависимости от типоразмера используемого профнастила и уклона кровли.

В случае если система кровли и обрешётка выполнены из разнородных материалов, требуется жёсткое скрепление всех частей, для чего используют болтовые соединения. Разнородностью также обусловлена разница в долговечности, поэтому используемую древесину обязательно пропитывают антисептическими и инсектицидными составами, а перед монтажом окрашивают.

Как правильно нашивать покрытие

Техника укладки профнастила во многом схожа с настилом шифера за некоторыми исключениями. Монтаж ведётся строго по рядам в направлении вверх от нижней части ската. Первый ряд выравнивается по шнуровке со свесом над выступающими подрезанными концами стропил от 10 до 25 см.

Крепление листов, в отличие от многих волновых материалов, осуществляется не в гребень, а в нижнюю волну. Чтобы исключить просачивание дождевой и талой воды, используют специальные самонарезающие винты с резиновой шайбой, уплотняющей место пробития. Усилие затяжки нужно тщательно контролировать: пережатая шайба быстро рассыхается, и крепление теряет герметичность.

Второй и все последующие ряды накладываются на предыдущий по волне и с нахлёстом, соответствующим длине листа и шагу рифления. Конкретное значение указывается производителем индивидуально для каждого формата.

Последний ряд часто требует подрезки короткого края. Листы подрезают специальными ножницами, потому что резка абразивным диском приводит к нарушению защитного покрытия до 10 см от места среза. Подрезку выполняют таким образом, чтобы в схождении двух верхних рядов оставался зазор для выхода подкровельной вентиляции. Листы верхнего ряда располагают обрезным краем вверх, чтобы скрыть места обработки защитной мастикой под коньковым профилем.

Крепление элементов кровли из профлиста. 1. крайний верхний и нижний ряд по профлисту закрепляется по каждому нижнему гребню к обрешётке. 2. промежуточные ряды креплений распределяются в шахматном порядке через волну. 3. Коньковый профиль крепится самонарезающимися болтами к верхнему гребню волны профлиста.

Защита коньков и свесов

Для кровли из профилированного листа предусмотрен широкий спектр дополнительной фурнитуры, предназначенной для защиты сходящихся на коньке скатов, ветровых и карнизных свесов. Фурнитура изготавливается из того же материала, что и лист, в цвет основному покрытию. Часто гибку фурнитуры выполняют по месту из листового проката с полимерным покрытием.

Набор доборных элементов для кровли из профнастила

Наибольшую сложность в работе с профнастилом представляет схождение скатов в ендовах. Перед нашивкой листов в них устраивают сплошную обрешётку, на которую крепят широкие лотки из оцинкованной или полимеризованной стали. При нашивке листов сохраняется дистанция в 15–20 мм между обрезным краем и центром ендовы. Защита среза выполняется битумной мастикой, мовилем или нитрокраской, затем примыкание накрывается декоративным угловым профилем.

Защита коньков выполняется угловым профилем, разворот которого соответствует наклону скатов. Очень распространён универсальный профиль, имеющий несколько линий сгиба. Крепление сегментов конька выполняют с нахлёстом около 20 см, а в 20–30 мм от края прокладывают уплотнительную ленту из вспененного полиэтилена. Открытые края коньков защищают торцевыми заглушками.

Свесы на карнизах и фронтонах зашивают гнутыми изделиями из полимеризованного листа, здесь проявляется всё преимущество использования ручных листогибов. На карнизных свесах металл крепят к выступам стропильных досок или к набитой по ним обрешётке, если шаг недостаточно частый. Короб подшивки целиком находится под кровельным покрытием.

Ветровые свесы на фронтонах закрывают П-образными накладками. Они на 10–15 см накрывают край кровельного покрытия, который часто приходится обрезать из-за незначительных расхождений в геометрии кровли. Крепятся накладки с двух сторон: сквозь покрытие и к изнанке обрешётки, зачастую край более длинной части отгибают на фронтон для более технологичного примыкания.

рмнт.ру

Как сделать кровлю из профнастила своими руками

Как сделать кровлю из профнастила своими руками

Грамотная и эффективная защита частного дома, от дождя и снега – залог комфортного, уютного проживания любого домовладельца. Закрыть должным образом, капитальное жилое строение, от природной стихии надежной крышей, задача не из легких, требующая как минимум, некоторый навык в строительном деле. Поэтому знать, а особенно понимать, как правильно организовать практичную крышу и сделать кровлю из профнастила своими руками, будет совсем не лишним.

Кровельное сооружение здания, предназначено защищать внутренние помещения, от воздействий атмосферных осадков. Для этого, чаще всего, сооружают двускатную или четырехскатную-вальмовую кровельную конструкцию. Не редко, для строений малой площади, экономя время и средства, обустраивают простую, односкатную крышу.

В качестве стройматериала, при покрытии капитального строения, довольно часто, используют многофункциональный профилированный лист. Правильно сделать кровлю из профнастила своими руками – значит заметно ускорить и упростить строительство навеса дома. При этом, совершить монтаж крыши из профлиста самостоятельно, без существенный трат и ущерба качеству строй-конструкции.

Плюсы и минусы кровельного профлиста

Технические характеристики профнастила

Сооружение кровельного навеса из профлиста своими руками – достаточно популярный способ кровли частного дома. Но все-же, перед тем как остановиться на этом варианте крыши здания, необходимо знать все нюансы данного материала. Досконально изучить, все преимущества и недостатки, данного строительного изделия. Узнав особенности, можно сгладить или вовсе избежать, многих проблем, как с установкой профнастила, так и с обслуживанием, в будущем.

К основным достоинствам кровельного строй-материала, можно отнести следующие свойства:

• Односкатная и двускатная крыша из профлиста, имеет сравнительно невысокую стоимость;
• транспортировка изделия и монтажные работы, не вызывают затруднений;
• простая технология монтажа, позволяет совершить кровельные работы, быстро;
• сравнительно небольшой вес строй-материала;
• прочность и устойчивость, к перепадам температур и снежным нагрузкам;
• довольно высокая степень гидроизоляции;
• достаточно долгий срок службы;
• хорошая коррозийная устойчивость;
• приемлемая стойкость к выгоранию, от воздействий ультрафиолета;
• должная пожарная безопасность;
• высокая стойкость к метелям и ветрам;
• возможность использовать только разреженную обрешетку, без дополнительной гидроизоляции;
• наличие разных, цветовых решений.

Стандартные размеры профнастила

Список положительных свойств достаточно длинный, но кровля из профлиста своими руками, имеет и ряд недостатков:

• Монтаж профнастила, делает крышу слишком шумной во время дождя;
• нагрев профлистов, от солнечных лучей, в ясную погоду;
• требователен, к качественным монтажным работам, иначе, нарушение герметичности конструкции;
• быстрая проступь ржавчины, на поврежденных участках.

Но, если выполнить монтажно-кровельные работы профессионально, качественно, с соблением всех строй-норм и аккуратно, перечисленные выше проблемы, не возникнут.

1. Для снижения уровня шума, в пирог кровельного покрытия, закладывают звукоизоляционные материалы.
2. Температура нагревания, от лучей солнца, данного вида изделия, допустимая. Она мало отличается, от температуры нагрева других строй-материалов. К примеру: в отличие от битумной черепицы, жара не приводит к изменению структуры кровли и ее плавлению.
3. Если технология, монтажно-кровельных работ, соблюдена полностью, гидроизоляционные и коррозийные проблемы, не возникнут. Максимальная аккуратность, при транспортировке и установочных действиях, только помогут в этом.

Какой выбрать профлист для крыши дома

Сегодня, на стройрынке, представлены различные виды конструкций, кровельного профнастила. Для односкатной и двускатной крыши, при закупке строй-материала, необходимо обращать внимание ни только на цветовой орнамент изделия, но и на технические параметры:

• Толщину, профилированного металла;
• вид профильного рисунка и его высоту;
• тип и слой, защитного покрытия.

По нормативным документам, различают три типа марки профлиста:

• «H» – для горизонтальных сооружений, с высокими несущими свойствами;
• «C» – для вертикальных сооружений;
• «HC» – универсальный, для любого строй-сооружения.

Профлист марки «H»Профлист марки «C»Профнастил марки «HC»

Укладывать на крышу дома, рекомендуется изделия, марки «Н» и «НС». Профлист марки «С», допускается укладывать в пирог покрытия, только для небольших строений, с крутым уклоном крыши, от 60° и более.

Допускается укладка стенового профлиста, и в пирог односкатной кровли гаража. При выборе изделия, стоит обратить внимание и на высоту волны листа. Обозначение размера, идет сразу после маркировочной буквы. Для скатных кровель, рекомендуется укладка профлиста, марки H60 или H75. Для плоских крыш, допускается профлист H75 и h214. Чтобы правильно сделать выбор, нужно точно знать, максимальную снежную нагрузку и шаг стропил.

Сделать кровлю из профнастила – варианты конструкции

От истинного назначения подкровельного пространства, зависит пирог односкатной и двускатной крыши. Он может существенно отличаться. Обустраивая холодный чердак или технический этаж, конструкция скатной кровли, сооружают следующим образом:

Конструкция скатной кровли

• Стропильные ноги;
• гидроизоляция;
• обрешетка;
• кровельное покрытие.

Подобный вариант конструкции, теплоизоляцию не предполагает, так как она уже, предусмотрена в пироге чердачного, кровельного перекрытия.

Обустройство мансарды или теплого чердака, предполагает укладку должного утеплителя. В данном варианте, пирог кровельной конструкции из профлиста, выглядит следующим образом:

• Обшивка потолка;
• нижняя обрешетка;
• пароизоляция;
• стропильные ноги, с утеплителем меж ними;
• гидроизоляция;
• ветрозащита;
• контробрешетка;
• верхняя обрешетка;
• кровельное покрытие.

Конструкция пирога, так-же, во многом зависит от выбранного утеплителя. К примеру, укладка минеральной ваты, предполагает обустройство, вентилируемой воздухом, прослойки. Толщина зазора, как правило, составляет минимум 40-50 мм. Такое расстояние, следует предусмотреть, при выборе толщины стропил и контробрешетки. Утепленная кровля дома, должна удовлетворять, всем требованиям теплотехники. Так как, исходя из рекомендованных параметров и норм теплотехники, подбирается толщина теплоизоляционного строй-материала.

Пошаговая технология укладки профнастила

Кровля из профнастила

Любое сооружение кровли из профнастила, требует подготовительных мероприятий. Подготовка включает: точные замеры длины ската и расчет количества профлистов. Крыша частных строений, в основном, сооружается: односкатной, двускатной или четырехскатной конструкции. Как правило, длину профлиста, утверждают, равной длине ската. В расчетах, требуется учесть запас на нахлест. Его определяют, в зависимости от угла наклона поверхности:

• 20 см и более, для навеса, с уклоном менее 15°;
• 15-20 см, для навеса, с уклоном 15-30°;
• 10-15 см, для навеса, с уклоном в 45° и более.

После подсчета количества профлиста, нужно проверить наличия инструмента, который может понадобиться, для монтажно-кровельных работ. Обустройство кровли дома из профнастила, требует наличие, следующего инвентаря:

• Линейки и карандаша;
• строительного уровня;
• молотка и гвоздей;
• ножницы или ножовку, по металлу;
• клепочная машина со стальными заклепками.

Имея этот, не сложный инвентарь строителя, можно качественно и быстро, сделать кровлю из профнастила своими руками – самостоятельно.

Выбор обрешетки для профнастила

Пошаговая инструкция, по установке обрешетки стропильной системы, достаточно проста в производстве. Обрешетка для профнастила, односкатной и двускатной крыши, в основном, делается двух видов:

1. Сплошной;
2. Разреженной.

Виды обрешетки для кровли

Не редко, на одной крыше частного дома, происходит монтаж обоих вариантов. Основную площадь кровли, монтируют разреженную обрешетку На другие части крыши из профнастила, как карнизы, коньки и т.п., фиксируют конструкцию, без пропусков.

Обрешетку односкатной и двускатной кровельного навеса, делают в основном, из следующих строй-материалов:

• Брус, сечение 5 на 5 см;
• доска, сечение 3.2 на 10 см.

Зависят размеры и от снежной нагрузки и шага стропил. Первая причина, предполагает монтаж обрешетки, через каждые 50 мм, а во втором варианте, через каждые 100 мм. То-беж, через одну. Допускается, укладка брусьев или досок, более разряженным способом.

Все деревянные элементы конструкции навеса дома, в обязательном порядке, предварительно обрабатываются антисептическими составами. После фиксации брусков или досок, если не требуется дополнительная гидроизоляция, стелиться кровельное изделие.

Сделать кровлю из профнастила – инструкция по креплению листов

Монтаж кровли из профнастила своими руками, требует должного внимания, к надежности крепления листов. Фиксация профнастила, проводят саморезами, в нижнюю часть волны. Правильное накрытие кровли, предполагает использование саморезов, с шестигранными шляпками и прокладки из неопрена. Требуется применять только специальные крепежные элементы повышенной прочности, которые предназначены для металла.

Технология фиксации профнастила, не сложная: при помощи саморезов, листы крепят на обрешетку, в нижнюю часть волны. Рекомендуется, на каждый квадратный метр кровельного покрытия, использовать 5-7 крепежных элементов.

P.S. Чтобы правильно покрыть крышу дома профнастилом самостоятельно, требуется тщательное изучение вопроса. Профессионально, качественно смонтированная кровельная конструкция, на протяжения всего эксплуатационного периода, не создаст вам ни каких проблем. Такая крыша, частного капитального строения, прослужит без каких-либо протечек, не одно десятилетие.

Custom Bilt Metals — потрясающий вид. Сделано на совесть. Доброе отношение к Планете.

С помощью нашего нового инструмента визуализации вы можете просматривать различные металлические кровельные панели и цвета с любого компьютера или смартфона. С возможностью использовать изображение из нашей существующей галереи или загрузить изображение собственного дома, это дает вам возможность «примерить», чтобы увидеть, какой стиль и цвет выглядят лучше всего. Обратитесь в ближайший к вам офис для получения дополнительной информации.

Попробуйте сейчас

Потрясающий внешний вид. Сделано на совесть.

Доброе отношение к Планете.

Избранные проекты

Поиск ресурсов

Архитекторы

Множество вариантов, множество решений, всегда в дефиците времени. Это жизнь архитектора. В этом разделе мы организовали информацию о дизайне, важную для ваших проектов, которую легко найти и использовать. Информация находится в файлах PDF и форматах CAD. А если ваш творческий потенциал выражается в уникальном дизайне, нам достаточно одного телефонного звонка или электронного письма, чтобы обсудить любую идею или деталь.

ПОДРОБНЕЕ

Подрядчики

Мы понимаем, что нашим подрядчикам нужна информация на кончиках пальцев для их проектов и для ответов на вопросы ваших клиентов.

В этом разделе вы найдете дизайн, данные о продукте и информацию, важную для вашего проекта, которую легко найти и использовать. Информация находится в файлах PDF и форматах CAD. И если воображение вашего клиента выходит за пределы неизведанной территории, нам достаточно всего лишь позвонить или отправить электронное письмо, чтобы обсудить любую идею или деталь.

ПОДРОБНЕЕ

Домовладельцы

Custom-Bilt предлагает высококачественные изделия из металла и системы для создания потрясающего внешнего вида вашего дома. Мы также производим некоторые из самых уникальных и отличительных продуктов, например, с использованием голых металлов, таких как медь и Zincalume® Plus.

В этом разделе мы собрали важную для вас информацию о дизайне: информацию о цветовых вариантах, информацию о гарантии и варианты дизайна продукта. Мы даже поможем вам найти одного из наших квалифицированных установщиков.

ПОДРОБНЕЕ

Гавайи

Мы обслуживаем клиентов с Гавайских островов уже более 18 лет. Наша команда по продажам, офису и складу хорошо знает местные условия и стремится обслуживать всю сеть островов. Когда вы выбираете Custom-Bilt Metals, вы получаете от нас: Местные операции Местное производство и складские запасы металлических кровельных и водосточных изделий. Подробнее…

• Архитекторы
• Подрядчики
• Домовладельцы
• Гавайи

Множество вариантов, множество решений, всегда в дефиците времени. Это жизнь архитектора. В этом разделе мы организовали информацию о дизайне, важную для ваших проектов, которую легко найти и использовать. Информация находится в файлах PDF и форматах CAD. А если ваш творческий потенциал выражается в уникальном дизайне, нам достаточно одного телефонного звонка или электронного письма, чтобы обсудить любую идею или деталь.

ПОДРОБНЕЕ

Мы понимаем, что нашим подрядчикам нужна информация на кончиках пальцев для их проектов и ответов на вопросы ваших клиентов.

В этом разделе вы найдете дизайн, данные о продукте и информацию, важную для вашего проекта, которую легко найти и использовать. Информация находится в файлах PDF и форматах CAD. И если воображение вашего клиента выходит за пределы неизведанной территории, нам достаточно всего лишь позвонить или отправить электронное письмо, чтобы обсудить любую идею или деталь.

ПОДРОБНЕЕ

Custom-Bilt предлагает изделия и системы из металла с высокими эксплуатационными характеристиками для создания потрясающего внешнего вида вашего дома. Мы также производим некоторые из самых уникальных и отличительных продуктов, например, с использованием голых металлов, таких как медь и Zincalume® Plus.

В этом разделе мы собрали важную для вас информацию о дизайне: информацию о цветовых вариантах, информацию о гарантии и варианты дизайна продукта. Мы даже поможем вам найти одного из наших квалифицированных установщиков.

ПОДРОБНЕЕ

Мы обслуживаем клиентов с Гавайских островов уже более 18 лет. Наша команда по продажам, офису и складу хорошо знает местные условия и стремится обслуживать всю сеть островов. Когда вы выбираете Custom-Bilt Metals, вы получаете от нас: Местные операции Местное производство и запасы металлических кровельных и водосточных изделий. Подробнее…

Металлическая кровельная панель — Стальные кровельные панели

Что такое металлическая кровельная панель?

Металлические кровельные панели были рабочей лошадкой в ​​строительной отрасли с начала века. Первоначально небольшие кусочки меди и цинка вручную формировались мастером. В результате медленного и ручного процесса были созданы красивые, но зачастую непомерно дорогие крыши.

Со временем были внедрены линии по производству проката. Эта механизация позволила ускорить и повысить эффективность производства и процесса монтажа, поскольку профилированные листы обычно покрывали секцию крыши шириной 3 фута с одной панелью, идущей от карниза до конька.

Это усовершенствование сделало металлическую кровлю долговечной и доступной. Единственным кусочком головоломки оставался внешний вид. В первые дни профилированные панели имели простой закругленный гофр, а варианты отделки были в лучшем случае ограничены. Но как изменилась индустрия! Сегодня опытные потребители могут выбирать из нескольких профилей, систем окраски, подложек и обширного выбора цветов. Благодаря этим достижениям металлическая кровля является одним из самых экономичных, красивых и экологически чистых кровельных материалов.

Преимущества металлических кровельных панелей

При сроке службы 50-60 лет металлические кровельные изделия служат в 2-3 раза дольше, чем другие варианты кровли.

Металлические кровли энергоэффективны и могут реально помочь сократить расходы на отопление и охлаждение на 20-25%.

Металлические кровельные панели полностью подлежат вторичной переработке в конце срока службы, что делает их экологически чистым вариантом.

Металлические кровли выдерживают суровые погодные явления, такие как град и сильный ветер, лучше, чем другие кровельные материалы.

Металлические кровельные панели являются одним из самых простых кровельных материалов на рынке.

Технологии покраски Kynar позволяют металлическим кровлям сохранять свою привлекательность на протяжении десятилетий.

Компания McElroy Metal гордится тем, что у нас есть одна из самых надежных линеек кровельных материалов в отрасли. От открытых креплений до стоячих фальцевых и даже изолированных металлических кровельных систем — мы предоставим вам все необходимое.

На самом деле, мы даже предлагаем продукты для уникальных применений, таких как изогнутые панели со стоячим фальцем, запатентованные решения для рекуперации и панели, которые могут быть прокатаны на строительной площадке, чтобы обеспечить длину непрерывных панелей до 250 футов.

Узнайте больше о вариантах нашей продукции ниже или просто свяжитесь с нами, мы здесь, чтобы помочь.

Металлические кровельные панели со стоячим фальцем

Система кровли со стоячим фальцем, также классифицируемая как панели со скрытым креплением, использует ряд смежных панелей, которые соединяются приподнятыми фальцами (или вертикальными стойками). Высота шва варьируется, но обычно составляет от 1 до 2 ½ дюймов и позволяет панелям соединяться без каких-либо открытых застежек. В дополнение к гладкому, современному виду, кровля со стоячим фальцем позволяет панелям расширяться и сжиматься при изменении температуры, помогая им служить дольше и вызывая меньший износ настила крыши. Для жилых помещений большинство панелей со стоячим фальцем соединяются вместе, в то время как другие требуют механического соединения. Панели с механическим швом обеспечивают большую прочность и способность подниматься ветром.

Металлические кровельные панели со стоячим фальцем

Система кровли со стоячим фальцем, также классифицируемая как панели со скрытым креплением, использует ряд смежных панелей, которые соединяются приподнятыми фальцами (или вертикальными стойками). Высота шва варьируется, но обычно составляет от 1 до 2 ½ дюймов и позволяет панелям соединяться без каких-либо открытых застежек. В дополнение к гладкому, современному виду, кровля со стоячим фальцем позволяет панелям расширяться и сжиматься при изменении температуры, помогая им служить дольше и вызывая меньший износ настила крыши. Для жилых помещений большинство панелей со стоячим фальцем соединяются вместе, в то время как другие требуют механического соединения. Панели с механическим швом обеспечивают большую прочность и способность подниматься ветром.

Maxima

Благодаря возможности выбора из трех различных профилей Maxima: Maxima, Maxima 1. 5 и Maxima ADV, семейство продуктов McElroy Maxima представляет собой самый широкий в отрасли выбор систем вертикального фальцевания. Несмотря на то, что Maxima широко не используется для жилых помещений, он является отличным вариантом для домов в прибрежных районах, где важны высокая прочность и устойчивость к ветру.

Узнать больше

Medallion-Lok ​​

Medallion-Lok ​​эффектно передает красоту и элегантность кровли со стоячим фальцем. Узкий стоячий фальц высотой 1,75 дюйма придает любому дому строгий вид и создает четкие, четкие визуальные линии. Medallion-Lok ​​— отличный выбор для больших индивидуальных домов.

Подробнее

Меридиан

В Меридиане есть все! Эстетически приятная, собираемая вместе кровельная панель со стоячим фальцем, экономичная и простая в установке. Без зажимов панели Meridian просто крепятся к кровельному покрытию с помощью крепежных элементов типа «блинообразной головки». Всегда отличный выбор!

Узнать больше

138T и 238T

Системы 138T и 238T классифицируются как симметричные системы со стоячим фальцем и обладают многими преимуществами по сравнению с традиционными панелями со стоячим фальцем. Благодаря симметричным стоячим швам отдельные панели можно снимать и заменять в случае повреждения. Система восстановления черепицы McElroy Metal с панелью 138T представляет собой экономичный и энергоэффективный метод восстановления существующей черепичной кровли.

Узнать больше

MasterLok-90/MasterLok-FS

MasterLok-90  (также обозначаемая как ML-90) представляет собой защелкивающуюся систему трапециевидного стоячего фальца, а MasterLok-FS представляет собой трапециевидную систему с механическим швом. Оба предназначены для проектов с уклоном всего 1/4:12.

MasterLok-FS   (также называемая ML-FS) представляет собой механически фальцованную систему трапециевидного стоячего фальца, также предназначенную для проектов с уклоном всего 1/4:12.

Узнать больше

Mirage II

Mirage II представляет собой кровельные панели со скрытым креплением и центральными ребрами высотой 8 дюймов. Высота ребер Mirage II составляет 1 3/4 дюйма. Mirage II можно установить поверх сплошного настила или несущих элементов.

Узнать больше

Medallion I/Medallion II

Medallion I и Medallion II — это более старые модели архитектурных систем со стоячим фальцем, в которых используются отдельные крышки обрешетки, которые устанавливаются поверх смежных кровельных панелей. Medallion I имеет узкую лату, а Medallion II — более широкую. Обе системы Medallion устанавливаются на прочный настил. Эти панели лучше подходят для таких применений, как брови над окнами или другие акцентные установки. Для большинства домовладельцев более новые модели со стоячим фальцем, такие как Meridian или Medallion-Lok, являются лучшим вариантом с точки зрения устойчивости к атмосферным воздействиям и производительности.

Узнать больше

Instaloc

Instaloc – это защелкивающаяся система со стоячим швом, которая имеет 1-дюймовый шов и устанавливается с помощью скрытых зажимов. Instaloc предназначен для использования с массивным настилом, а низкопрофильный шов делает панель отличным вариантом для жилых помещений.

Узнать больше

Варианты кровельных панелей со стоячим фальцем

• Maxima
• Медальон-Лок
• Меридиан
• 138T и 238T
• МастерЛок-90/МастерЛок-ФС
• Мираж II
• Медальон I/Медальон II
• Инсталок

Металлическая кровельная панель с открытым креплением

Наиболее экономичная форма металлической кровли, кровля с открытым креплением, состоит из перекрывающихся панелей, которые крепятся непосредственно к настилу крыши или каркасу через лицевую сторону металла. Они называются «открытыми», потому что головка крепежа остается видимой после установки. Однако головки крепежа окрашены в тот же цвет, что и кровельные панели, чтобы сделать их менее заметными. Большинство открытых крепежных панелей обычно имеют ширину 36 дюймов, а это означает, что для покрытия площади крыши потребуется меньше панелей (и меньше труда).

Металлическая кровельная панель с открытым креплением

Наиболее экономичная форма металлической кровли, кровля с открытым креплением, состоит из перекрывающихся панелей, которые крепятся непосредственно к настилу крыши или к каркасу через лицевую сторону металла. Они называются «открытыми», потому что головка крепежа остается видимой после установки. Однако головки крепежа окрашены в тот же цвет, что и кровельные панели, чтобы сделать их менее заметными. Большинство открытых крепежных панелей обычно имеют ширину 36 дюймов, а это означает, что для покрытия площади крыши потребуется меньше панелей (и меньше труда).

Max-Rib

Max-Rib представляет собой панель с низким профилем (3/4″), которая очень популярна среди домовладельцев по всей стране благодаря своей эстетической привлекательности и цене. Этот профиль панели также очень распространен в промышленности и многие производители предлагают эту панель с широким спектром стальных подложек и покрытий.Домовладельцы должны убедиться, что продукт, устанавливаемый в их доме, соответствует их критериям долгосрочной эффективности.Для жилых помещений McElroy настоятельно рекомендует стальную подложку Galvalume с Kynar 500 ^® (PVDF), которые обеспечивают оптимальные характеристики и защиту от выцветания и меления.

Узнать больше

Multi-Rib

Multi-Rib — это запатентованная McElroy версия стандартной отраслевой R-панели, которая обычно используется для кровли жилых домов, в основном в юго-западном регионе. Смелый профиль Multi-Rib с основными ребрами 1 1/4 дюйма и 12 дюймами в центре придает особую красоту любому дому. Опциональная несущая ножка Purlin (PBR) опирается на несущую конструкцию или настил крыши, чтобы обеспечить поддержку для крепления панели внахлест.

Узнать больше

R-панель

R-панель McElroy имеет основное ребро 1 1/4″, центральное расстояние 12 дюймов. R-панель со смелым профилем обычно используется для кровли жилых домов, в основном на юго-западе

Узнать больше

Mega-Rib

Mega-Rib — это панель с открытым крепежом 7,2, которая опирается на несущий каркас или настил крыши. обеспечивает оптимальную прочность и пролетные возможности.Mega-Rib — это металлическая кровельная и стеновая панель, одинаково хорошо подходящая для промышленного и коммерческого применения.

Узнать больше

Multi-Cor и M-Cor

Multi-Cor и M-Cor — классические волнистые кровельные панели. Multi-Cor имеет высоту ребра 3/4, а M-Cor — 1/2 дюйма. Эти гофрированные панели также широко используются для обшивки жилых домов, устанавливаются как вертикально, так и горизонтально.

Узнать больше

Mesa

Mesa — это панель с низким профилем (3/4 дюйма), внешне похожая на панель Max-Rib. Тем не менее, Mesa защищена патентами и авторскими правами, что означает, что производители не могут копировать ее, предлагая стальные подложки и покрытия более низкого качества. Mesa — отличный выбор для домовладельцев, которым нужна гарантия качества и уникальный внешний вид, который невозможно скопировать.

Узнать больше

5V

Панели McElroy 5V имеют ширину 24 дюйма и классический дизайн, который украсит любой дом. 5V особенно популярны в прибрежных районах на юге и юго-западе США.

Узнать больше

3 U-панель

U-панель представляет собой открытую крепежную панель для стены и крыши. С высотой ребра ¾» (приблизительно) и расстоянием между центральными ребрами 6″, U-панель имеет более низкий профиль и более мягкий внешний вид, чем R-панель или Multi — Ребро

Узнать больше

Варианты панелей крыши с открытым креплением

• Max-Rib
• Многореберный
• R-панель
• Мега-ребро
• Мультикор и М-кор
• Меса
• 5В
• U-образная панель

Металлическая черепица и черепица

Сочетая в себе эстетический вид и привлекательность традиционной черепицы, глиняной черепицы, кедровой черепицы и шифера со всеми преимуществами металла, эти системы являются популярным вариантом для домовладельцев, которые ищут быстрое, простое и доступное кровельное решение, которое имитирует внешний вид других кровельных материалов. Преимуществом для домовладельца является желаемый внешний вид плюс все преимущества металлической кровли.

Металлическая черепица и черепица

Сочетая в себе эстетический вид и привлекательность традиционной черепицы, глиняной черепицы, кедрового щебня и шифера со всеми преимуществами металла, эти системы являются популярным вариантом для домовладельцев, которые ищут быстрый, простой, и доступное кровельное решение, которое имитирует внешний вид других кровельных материалов. Преимуществом для домовладельца является желаемый внешний вид плюс все преимущества металлической кровли.

Met-Tile — Металлочерепица

Met-Tile легкая, энергоэффективная и эстетически привлекательная. Крыша Met-Tile настолько похожа на черепицу, что большинство людей с удивлением узнают, что на самом деле это металлическая черепица.

Узнать больше

Милан (Стальная черепица)

Стальные черепицы Милан придают красоту и привлекательность любому дому. Милан обеспечивает эстетичный внешний вид черепицы, сланца или тряски со всеми преимуществами металла.

Подробнее

Кровля с каменным покрытием Tilcor

Битумная черепица Tilcor™ CF была специально разработана так, чтобы внешне напоминать традиционную битумную черепицу, но без свойственных постоянных проблем, с которыми сталкиваются многие домовладельцы.

Узнать больше

Варианты металлической черепицы и имитации черепицы

• Металлочерепица Met-Tile
• Милан (Стальная черепица)
• Кровля с покрытием Tilcor Stone

Insulated Metal Roof Panel

Green Span Profiles является совместным предприятием McElroy Metal, которое производит изолированные металлические панели (IMP) для стен и крыш. Кровельная панель Green Span Ridgeline с симметричным швом толщиной 238T доступна в толщине от 2 ½ до 5 дюймов.

Изолированная металлическая кровельная панель

Green Span Profiles является совместным предприятием McElroy Metal, которое производит изолированные металлические панели (IMP) для стен и крыш. Кровельная панель Green Span Ridgeline с симметричным швом толщиной 238T доступна в толщине от 2 ½ до 5 дюймов.

Кровельная панель RidgeLine

RidgeLine — лучшая в отрасли теплоизоляционная кровельная панель со стоячим фальцем. Ridgeline имеет симметричный стоячий шов 238T, который позволяет сдвигать панели вместе, а не поднимать и / или закатывать панели на место.

Узнать больше

Варианты изолированных металлических кровельных панелей

• Кровельная панель RidgeLine

Восстановление и модернизация кровельной панели

Для владельцев коммерческой недвижимости, столкнувшихся со старением или износом крыш, полный демонтаж и замена не могут быть экономичным или жизнеспособным долгосрочным решением. Это особенно актуально для крыш с уклоном 1/4:12 или более с обычными мембранами, которые требуют постоянного обслуживания из-за повреждения влагой и ультрафиолетового излучения. Владельцы 30-40-летних быстровозводимых зданий также получают большую выгоду от новой крыши, которая устанавливается непосредственно поверх существующих металлических панелей. К счастью, восстановление и модернизация таких систем, как металл по металлу или металл поверх черепицы, могут обеспечить преимущества металлической кровли со стоячим фальцем без необходимости полной замены крыши. Наши системы могут быть адаптированы к несущей системе существующей крыши, чтобы обеспечить длительный срок службы и снизить затраты в течение жизненного цикла, а также повысить привлекательность объекта.

Восстановление и модернизация кровельной панели

Для владельцев коммерческой недвижимости, столкнувшихся со старением или износом крыш, полный демонтаж и замена не могут быть экономически выгодным или жизнеспособным долгосрочным решением. Это особенно актуально для крыш с уклоном 1/4:12 или более с обычными мембранами, которые требуют постоянного обслуживания из-за повреждения влагой и ультрафиолетового излучения. Владельцы 30-40-летних быстровозводимых зданий также получают большую выгоду от новой крыши, которая устанавливается непосредственно поверх существующих металлических панелей. К счастью, восстановление и модернизация таких систем, как металл по металлу или металл поверх черепицы, могут обеспечить преимущества металлической кровли со стоячим фальцем без необходимости полной замены крыши. Наши системы могут быть адаптированы к несущей системе существующей крыши, чтобы обеспечить длительный срок службы и снизить затраты в течение жизненного цикла, а также повысить привлекательность объекта.

138T Shingle Recover

Система McElroy Metal 138T для восстановления гонта представляет собой долгосрочное и экономичное решение для владельцев коммерческих зданий и домовладельцев. Эта инновационная система устанавливается непосредственно поверх существующей черепицы, а запатентованные зажимы создают энергосберегающее воздушное пространство над обшивочной вентиляцией (ASV) между существующей крышей и новой крышей 138T.
