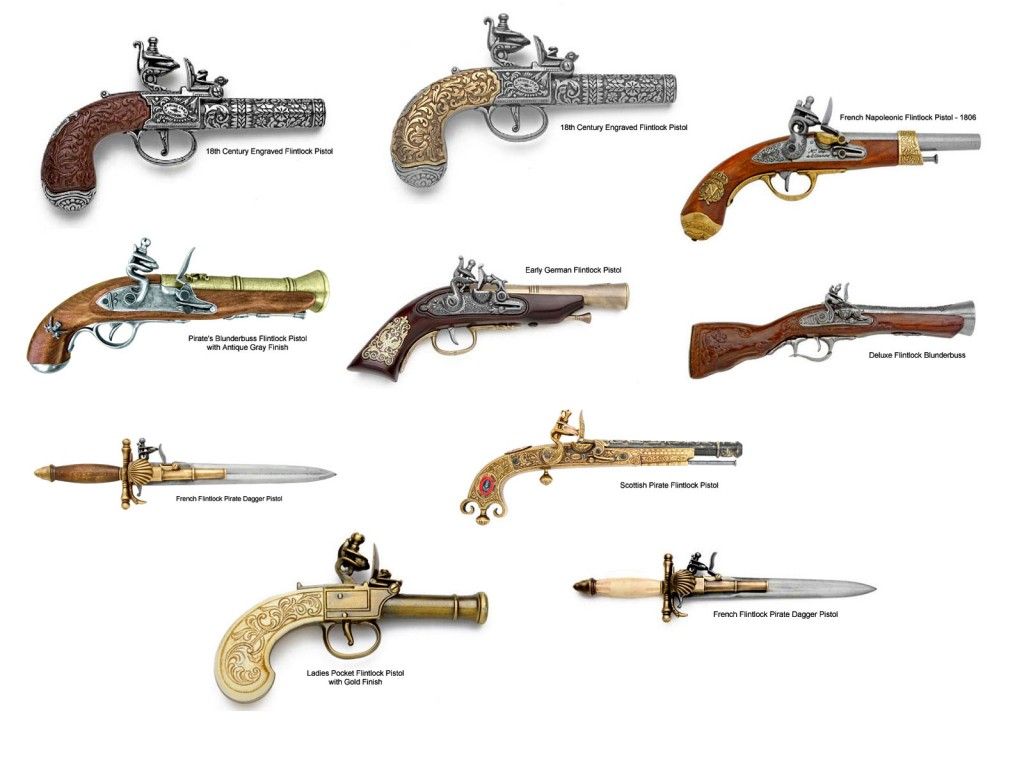

Кремневый пистолет образца 1809 года.. Обсуждение на LiveInternet

Кремневый дуэльный пистолет Гринеля

Вот пистолеты уж блеснули, Гремит о шомпол молоток.

В граненый ствол уходят пули, И щелкнул в первый раз курок. (Евгений Онегин. А.С.Пушкин)

Уже не в первый раз благодаря любезности моего друга N, коллекционирующего огнестрельное оружие минувшего времени (разумеется, приведенное в нерабочее состояние в соответствии с законом РФ), читатели ВО имеют возможность познакомиться с теми его образцами, которые мне лично удалось подержать в руках. Сегодня в Интернете вроде бы много всяких статей об оружии, но… некоторые явно написаны людьми, которые предмета своего описания даже и в глаза не видели. Правда, не все материалы получается делать в хронологическом порядке. Что удается достать, про то и получается написать! До этого были в основном более или менее современные образцы, однако пришло время и для куда более древних, совсем, можно сказать, раритетных огнестрелов.

Вот он – дуэльный пистолет фирмы Гринеля. Вид со стороны замка.

И это, между прочим, отличный повод для того, чтобы освежить в памяти историю огнестрельного оружия вообще. Итак, прежде всего, а что это такое? Если говорить коротко, то это оружие, в котором энергия пороховых газов, образующихся при воспламенении порохового заряда при выстреле, используется для разгона метательного снаряда в канале ствола. Это индивидуальное оружие, за исключением ряда пулеметов, предназначенное для коллективного использования. Другими отличительными признаками этого вида оружия является возможность удобного удержания при стрельбе, наличие ударно-спускового механизма, при помощи которого производится выстрел, быстрое перезаряжание оружия после производства выстрела и наличие прицельных приспособлений, позволяющих вести точную стрельбу. Эти признаки присущи всем образцам стрелкового оружия, однако их выполнение отличается в каждом образце, так как при разработке нового оружия конструкторы-оружейники каждый раз вносят усовершенствования.

Вид с противоположной стороны. Хорошо видны головки двух винтов крепления замка внутри ложи.

Первой взрывчатой смесью, которую начали применять в огнестрельном оружии, стал порох. Несмотря на его военное и историческое значение, происхождение пороха до сих пор остается загадкой. Известно, что китайцы использовали порох еще в 1000 г. н. э. Первое упоминание пороха в западной литературе относится к середине XIII века. Однако, что касается самого огнестрельного оружия, то в Европе оно появилось значительно позднее. На востоке древние китайцы и арабы с давних времен в военных целях для стрельбы на расстояние применяли «римские свечи» (возможно, изготовлявшиеся из бамбуковых трубок), наполненные порохом и другими воспламеняющимися веществами. Однако более точное их устройство неизвестно, как неизвестны и упоминания о первом применении этого оружия для стрельбы метательными снарядами. Считается, что мавры применяли это оружие в 1247 году при обороне Севильи. Или, что в 1301 году в германском городе Амберге создали примитивную пушку. Однако все эти сведения, особенно о маврах, вряд ли достоверны на все сто процентов. Впрочем, вполне достоверное и, по сути, первое документальное упоминание о применении пороха имеется на рисунке в английском манускрипте, датируемым 1326 годом. На нем мы видим ствол орудия в виде кувшина, установленный на четырехногом лафете, причем в качестве снаряда для него используется большая оперенная стрела. Существуют и другие упоминания о том, что подобные пушки применялись в Генте в 1313 году, и в Метце в 1324 году. Потому можно предположить, что в первой четверти XIV века пушки уже получили некоторое распространение, а их сторонникам удалось преодолеть проблемы технологического плана, возникавшие при отливке стволов и изготовлении пороха во второй половине XIII века.

Так называемая «пушка Эдуарда I» — миниатюра из средневековой рукописи.

Что, однако, нельзя отрицать, так это то, что огнестрельное оружие в то время применялось крайне ограниченно. Тогда оно не представляло большого интереса из-за сложностей в процессе отливки стволов. Орудия получались тяжелыми, тогда еще не существовало научных способов расчета прочности материала. Для облегчения веса стволы пытались делать как можно тоньше, но так, чтобы они при этом выдерживали выстрел. Стрелять можно было только на небольшие дистанции, так как калибр ядра, часто изготовленного из камня, не совпадал со стволом. Но несмотря ни на что, даже такие орудия были эффективны, правда, в основном благодаря психологическому воздействию, оказываемому грохотом при выстреле и неплохими результатами при стрельбе на малые дистанции. Постепенно воодушевленные успехом пушкари начали работать над повышением надежности орудий, увеличением дальности стрельбы и скоростью ядра.

А вот так ее реконструировали в Королевском арсенале в городе Лидсе.

В ранних дульнозарядных образчиках ручного огнестрельного оружия использовался так называемый «пушечный замок». Фитиль (тлеющий уголек или раскаленное железо) подносился к запальному отверстию. Огонь воспламенял пороховую затравку, которая в свою очередь воспламеняла заряд пороха, засыпавшийся в казенную часть ствола позади метательного снаряда. Поскольку порох представлял собой очень мелко размолотый порошок, то есть был невысокого качества и к тому же с малым содержанием селитры, требовалось хотя бы небольшое воздушное пространство для того, чтобы он мог загореться в стволе. Именно поэтому, кстати, его и поджигали раскаленным докрасна прутом, вставлявшимся в ствол через запальное отверстие. Есть там воздух, нет – от такого «запала» он загорался обязательно. Однако вы только себе представьте себе стрелков, таскавших на себе жаровню с раскаленными углями и сам древесный уголь, а также меха для его разжигания.

Вот так в эпоху Бургундских войн и первых примитивных пушек калибровали каменные ядра. Рис. Гэрри Эмблетона.

Ствол отливался из бронзы или латуни, хотя изредка использовалась и кованая сталь. Ядро или стрела делались кое-как. К этому добавлялась плохая забивка пыжа. И все это приводило к тому, что порох сгорал медленно и неравномерно, давление создавалось недостаточное, поэтому дульная скорость ядра получалась невысокой, дальность стрельбы — небольшой, а точность, как правило, оставляла желать лучшего. Но, может быть, это все и было к лучшему. Ведь если бы появился порох с большей скоростью сгорания и была улучшена обтюрация (герметизация канала ствола при выстреле, предотвращающая прорыв пороховых газов), то все технические изыскания тогдашних пушкарей привели бы к взрыву орудия, их гибели и… дискредитации всего этого оружия.

Такой пушечный замок использовался как в артиллерийских орудиях, так и в ручном оружии. Последние, правда, представляли по сути тоже маленькие пушки. Ствол крепился к шесту, задняя часть которого при выстреле находилась под правой рукой стрелка, а передняя часть удерживалась левой рукой. Правая рука оставалась свободной, чтобы поднести фитиль к запалу. Большое сходство между артиллерией и ручным оружием указывает на то, что оба вида вооружения и создавались, и использовались параллельно.

Замок пушечного типа применялся на протяжении 50 лет или чуть более. И хотя в этот период было улучшено и качество пороха, и технология отливки стволов, так что орудия стали более высокого качества, ручное огнестрельное оружие оставалось неизменным.

А затем в конце XIV — начале XV веков в Германии произошло изобретение фитильного замка. Теперь тлеющий фитиль — ну, скажем, кусок пеньковой веревки, вымоченный в смеси селитры, для того, чтобы он тлел пусть медленно, но постоянно, закреплялся в курке S-образной формы, который своей нижней частью был подвижно прикреплен возле ствола. Стрелок, нажимая пальцами на нижнюю часть этого рычага, заставлял его опуститься, и фитиль, крепившийся в его верхней части, касался пороховой затравки в запальном отверстии. Это означало, что теперь оружие можно было держать двумя руками, соответственно от этого повысилась точность стрельбы, и люди задумались об оснащении оружия прицелом. Теперь началось создание оружия с фигурным прикладом, чтобы при стрельбе оружие прочнее прилегало к плечу и повышалась точность стрельбы. В течение следующей половины столетия фитильный замок полностью изменил природу ручного огнестрельного оружия, так как эффективный спусковой механизм был еще больше усовершенствовал (изогнутый зажим с фитилем стал управляться при помощи спускового крючка, а крышка для полки с порохом предотвращала его сдувание), за которым последовали прицел и характерным образом изогнутая деревянная ложа.

Японский малогабаритный фитильный пистолет («тадзю») эпохи Эдо.

Конечно, оружие оставалось достаточно тяжелым, очень громоздким и неудобным в применении, что ограничивало его военное использование. Однако именно благодаря изобретению фитильного замка в истории огнестрельного оружия началась совершенно новая эпоха в развитии. Так, в Японии, где выработка фитильных ружей продолжалась вплоть до середины XIX века, применялись, хотя и ограниченного, даже фитильные пистолеты, хотя можно себе представить, сколько проблем доставляли они своим хозяевам!

Здесь следует заметить, что изобретение оружия с фитильным замком стало результатом активных исследований и экспериментов в различных областях. В период с конца XV века в Европе происходит распространение нарезных стволов (спиралевидные нарезы на внутренней поверхности стенок ствола закручивали ядро, что повышало его стабилизацию в полете и увеличивало точность стрельбы), появились хорошие прицельные приспособления, сменные стволы для того, чтобы устанавливать стволы разных калибров на один и тот же лафет, был изобретен спусковой механизм. Появляется и казенное заряжание для повышения скорострельности, для этого начинают изготавливать и готовые пороховые заряды. Многозарядные орудия оснащались либо цилиндрическими магазинами, или же делались многоствольными. Во многих разработках встречались здравые и разумные в техническом отношении решения. Тем не менее, большая часть подобных орудий отливалась в условиях, не позволяющих обеспечить герметичность между стволом и затвором при выстреле, что приводило к просачиванию пороховых газов и снижению давления в стволе. Это, в свою очередь, приводило к снижению дальности стрельбы и пробивной мощности ядра, не говоря уже об угрозе жизни стрелку.

Турецкое богато украшенное кремневое ружье. Музей Уолтерса, США.

Накопление опыта, развитие конструкторской мысли и производственных навыков сыграли большую роль в совершенствовании ручного огнестрельного оружия в плане уменьшения его размеров и веса. И как следствие этого, — широкое распространение пистолетов, возросшая подвижность огнестрельного оружия, которая свела на нет преимущества одетых в доспехи конных рыцарей, заключавшиеся именно в защищенности и подвижности. Не случайно, что вскоре пехотинцы, вооруженные огнестрельным оружием, стали одним из основных родов войск на поле боя, хотя кавалерия в облегченных доспехах (все равно они уже не могли защитить от пули, а при снижении веса увеличилась подвижность) и продолжала играть главную роль.

Шведский мушкет 1633 года с колесцовым замком из музея замка Скоклостер.

Несмотря на этот успех, фитильный замок не был лишен ряда недостатков. Фитиль мог догореть до конца, выпасть из зажима или быть залит дождем. В результате долгих поисков появился колесцовый замок, который, вероятно, был изобретен в Германии или Австрии в первой четверти XVI века. Конструкция этого механизма была также проста — вместо фитиля и зажима в замке находилось вращающееся стальное колесико с поперечными насечками. При нажатии на спусковой крючок заранее заведенная ключом пружина освобождалась и колесико быстро вращалось и терлось насечками о кремень. Это давало сноп искр, попадавших на пороховую затравку. Колесцовый замок мгновенно распространился по всей Европе, так как явным образом превосходил фитильный. Правда, применялся он главным образом в пистолетах и в коннице, то есть тогдашней элитой, поскольку для рядовых мушкетеров такой замок был слишком уж дорогим удовольствием. Было создано бесчисленное множество его вариантов. Ну, а важным следствием появление колесцового замка стало и изобретение такого механизма, как предохранитель. Раньше, когда для выстрела нужно было приложить немалые усилия, такого механизма не требовалось, зато теперь для оружия стало необходимо устройство, предохраняющее его от случайного выстрела.

Замок снэпхонс и подобные ему конструкции часто встречались на восточном оружии. Например, вот на этом кавказском ружье из дома-музея М.Ю. Лермонтова в Пятигорске.

Несмотря на высокую эффективность, проблемой колесцового замка оставалась его высокая стоимость. Ведь его приходилось делать из высококачественных материалов и с точностью, дотоле невиданной. Это привело к изобретению замка «снэпхонс» (шнапхан), который был более совершенным, чем фитильный, и более дешевым, чем другие образцы. В этом замке пирит, установленный в зажиме на курке, в момент нажатии на спуск ударялся о стальное огниво, расположенное сбоку от пороховой затравки, при этом высекалось достаточное число искр для воспламенения затравки и заряда. Огниво и крышка полки для пороха в этом замке представляли собой разные детали. Впервые замки такого типа появились примерно в 1525 году (их даже называли голландскими замками с намеком на их голландские происхождение), но понадобилось свыше 100 лет для того, чтобы они превратились в классический ударно-кремневый замок. Причем именно кремневый, а не кремниевый, как почему-то стали писать некоторые «специалисты оружейного дела и его истории». Дело в том, что кремний — это элемент таблицы Менделеева. А кремень — это камень, причем обработанный, обернутый в кожу и зажатый губками ударного курка. Он работал по такому же принципу, что и «снэпхонс», однако действовал так, что при опускании курка одновременно открывалась и крышка пороховой полки, в остальное время закрытая, благодаря чему предотвращалось сдувание пороха или его намокание. При этом огнивом, по которому ударял кремень, являлось продолжение крышки пороховой полки, и он не только ее открывал, но и высекал при этом сноп искр, падавших по ее изогнутой поверхности на пороховую затравку. Такой ударно-кремневый замок получил всеобщее признание и вскоре стал основным замком для всего ручного дульнозарядного огнестрельного оружия второй половины XVII века.

А это кремневый офицерский пистолет тульского производства из этого же музея.

Оружейные разработчики и производители после создания такой удачной модели, как ударно-кремневый замок, направили основные усилия на его модернизацию. Порох стал лучшего качества, улучшилась технология производства, и все это сыграло значительную роль в том, что кремневые пистолеты и мушкеты достаточно быстро вытеснили старые аркебузы. В то же время появление более совершенных железных сплавов позволило отказаться от бронзы и латуни в изготовлении ручного огнестрельного оружия. Все эти факторы привели к тому, что оружие стало гораздо легче, при этом прочнее и при стрельбе обеспечивало большую точность попадания. Как и в случае с фитильным замком, разработчики создали множество вариантов кремневого замка, причем большая часть новых образцов была призвана повысить скорострельность оружия. Подобные эксперименты (хотя действующих образцов было выпущено мало) или попытки создания казнозарядного оружия были основаны на улучшении обтюрации при использовании открывающегося затвора для быстрого заряжания оружия.

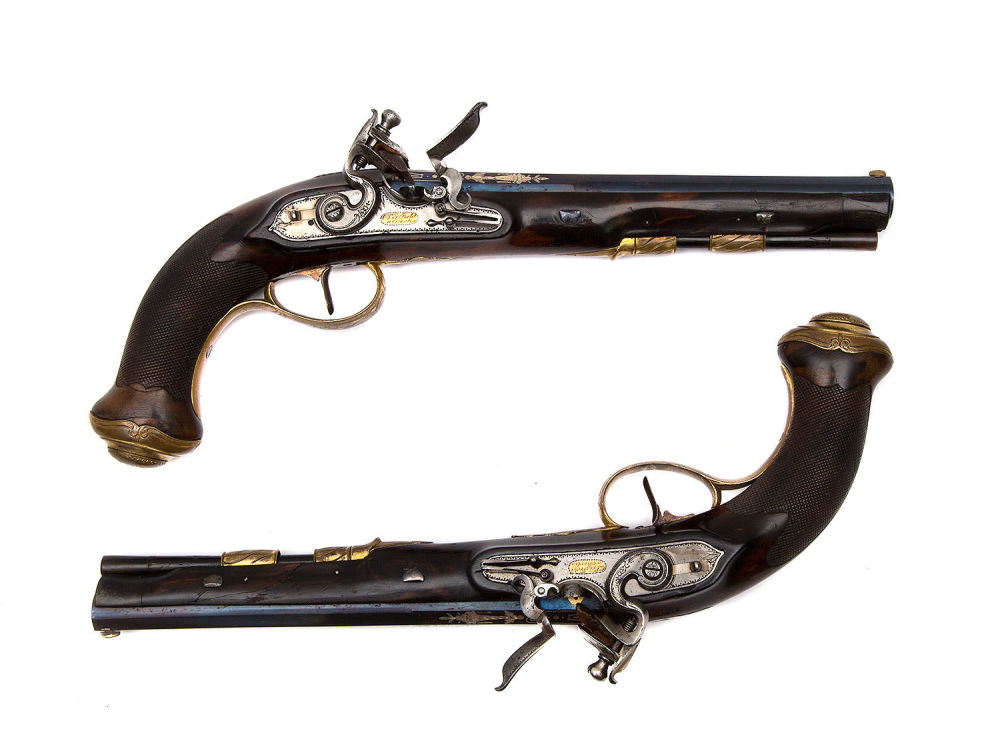

Дуэльный кремневый пистолет фирмы Гринеля. Крышка пороховой полки открыта.

Хорошо видна марка производителя. Впрочем, аналогичные пистолеты, выпущенные в Англии в это время другими фирмами, были очень похожи один на другой и отличались только в мелочах.

Предпринимались и более сложные попытки установки магазина револьверного типа и полуавтоматической затравочной системы для многозарядных образцов. Для внедрения подобных систем в жизнь было затрачено много сил и средств. Однако в то время все еще нельзя было добиться высокой точности в производстве, так что большая часть подобных образцов так никогда и не была принята на вооружение и осталась в виде опытных, музейных образцов.

Пистолет, конечно, старый, да это и неудивительно, если его выпустили в 1780 году, и сохранность у него не 100%, однако, и не такая уж плохая. На этом фото хорошо видно, как он удерживается в правой руке.

Всех видов ручного огнестрельного оружия в то время было всего два: длинноствольные ружья, как боевые, так и для охоты, и короткоствольные пистолеты, как боевые, так и гражданские. Последние отличались от боевых, однако, не калибром или какими-то там особенностями механизма, а главным образом… рукояткой! Боевые имели металлическую рамку и, нередко массивное металлическое навершие («яблоко»). Сделано это было для того, чтобы таким пистолетом можно было бы пользоваться в рукопашной схватке без опасения повредить свое оружие.

А вот гражданские пистолеты очень часто применялись путешественниками, которые передвигались по Европе в каретах, для защиты от грабителей. Драться таким оружием, в общем-то, не планировалось, чаще всего, выстрела из-за дверцы кареты бывало достаточно, чтобы их отпугнуть, поэтому рукоятки их были цельнодеревянными и составляли одно целое с ложей.

На этом фото он в левой руке и это сделано специально, чтобы показать его механизм в положении перед выстрелом. В губках курка нет только кремня, а так осталось только нажать на спуск и… бах – прозвучит выстрел!

А были еще и дуэльные пистолеты, выделывавшиеся с особой тщательностью. Существовали специальные фирмы, выпускавшие такие пистолеты, в частности, их делала и английская фирма Гринеля. Особенностью пистолета выпуска 1780 года (а именно этот пистолет мы сегодня и рассматриваем), был спуск со шнеллером, облегчавший усилие при нажатии и спусковой крючок. Благодаря этому приспособлению прицел в момент выстрела не сбивался, вернее, тоже сбивался, но меньше, чем у обычных пистолетов.

Ствол у этого пистолета восьмигранный, длиной 182 мм и калибром 17,5-мм с маленьком мушкой, поскольку стрелялись на относительно небольших расстояниях. Рукоятки дуэльных пистолетов делались с особой тщательностью, чтобы они как можно более удобно лежали в руке.

К пистолетам (обычно их выпускали парами в виде гарнитура) полагались следующие принадлежности, в данном случае отсутствующие: кисть для чистки пороховой полки, отвертка, чтобы извлечь из ложи кремневый замок, масленка, смазывать механизм, пороховница, с носиком, служившим меркой для пороха, пулелейка, для самостоятельного изготовления пуль и кожаные прокладки (обычно использовалась замша) для закрепления кремня в губках курка.

Ствол внутри гладкий, не нарезной, и на вид просто ужасно крупного калибра. Диаметр равен диаметру указательного пальца руки взрослого мужчины роста 178 см, не каменщика, понятно, но тем не менее… Так что если выпущенный из него свинцовый шарик попадал вам в живот, то у вас не было ни малейшего шанса его переварить!

Личные впечатления от пистолета: удивительно, но рукоятка показалась маленькой, что и на фотографиях заметно и не слишком удобной. То есть можно за нее держаться, но о тщательной подгонке, как об этом написано в книгах, и речи нет. Либо руки тогда у мужчин были меньше по размеру! Шнеллер действительно очень облегчает спуск, но от удара курка по огниву пистолет все равно дергается. А затем уже следует выстрел, так что, читая про дуэли в 15 шагах, можно и не удивляться, потому что на 25 ты просто никуда не попадешь, даже и пытаться не стоит!

На этой фотографии хорошо видно затравочное отверстие, через которое огонь с пороховой полки попадал внутрь ствола.

П.С. Автор выражает признательность за предоставленное фото японского пистолета.

Охотничье оружие с продольно-скользящим затвором

Ещё одной популярной системой, которая пытается потеснить классические двустволки, являются ружья с продольно-скользящим затвором. Это одноствольное оружие, которое, как правило, является нарезным. Самым именитым представителем данной категории является легендарная винтовка Мосина, которая использовалась как на войне, так и на охоте. Знаменитый кулацкий обрез – это и есть укороченная винтовка системы Мосина.

В советское время эти обрезы безжалостно изымались и уничтожались, зато после революции из винтовок Мосина ещё долго делали охотничье гладкоствольное оружие. В настоящее время, любой охотник, имеющий право приобретения нарезного оружия, может купить настоящую трёхлинейку для охоты. Можно выбрать между обычной винтовкой и снайперской, которая делалась из лучших комплектующих. Правда и стоит она в 3 раза дороже.

Средневековое оружие

После того как люди научились обрабатывать металлы, они изобрели мечи и пики, а также стрелы с металлическими острыми наконечниками. Для защиты были изобретены щиты и доспехи (шлемы, кольчуга и др.). Кстати, еще в античные времена оружейные мастера стали изготавливать из дерева и металла тараны и катапульты для осады крепостей. С каждым новым витком в развитии человечества совершенствовалось и оружие. Оно становились прочнее, острее и т. д.

Средневековая история создания оружия представляет особый интерес, поскольку именно в этот период было изобретено огнестрельное оружие, которое полностью изменило подход к ведению боя. Первыми представителями этого вида были аркебузы и пищали, затем появились мушкеты. Позже оружейные мастера решили увеличить размер последних, и тогда на военном поле появились первые Далее история огнестрельного оружия начинает констатировать все новые и новые открытия в данной области: ружья, пистолеты и т. д.

Этапы развития оружия для охоты

В Европе первое стрелковое оружие появилось на территории современной Испании, немало удивив здешних рыцарей. Арабы, которые владели в то время этой страной, виделись необразованным европейцам настоящими демонами, оружие которых извергало дым, пламя и смертельные пули.

Об устройстве самых первых ружей мало что известно, но одно можно сказать точно – это были громоздкие однозарядные мини-пушки, которые имели большой вес. К русским первое огнестрельное оружие попало вместе с татарскими ордами, которые получили его от китайцев. Возможно, что это были фитильные польские или турецкие ружья.

Первое упоминание об использовании огнестрельных моделей можно найти в старинных летописях, говорящих, что князь литовский Гедеминт погиб от пули в 1341 году. В 15 веке появились первые аркебузы, и в течении последующих лет фитильные системы совершенствовались. Примерно в то же время появилось и первое одноствольное ружьё для охоты. Огромным минусом первых охотничьих моделей была их низкая скорострельность, поэтому луки и арбалеты ещё долго использовались охотниками.

https://youtube.com/watch?v=gAMyVf_M7EY

Всю историю охотничьего огнестрельного оружия можно условно разделить на несколько этапов:

  • Эпоха шомпольного оружия с фитильными и кремневыми замками;Капсюльные ружья;Новые модели с унитарными патронами.

Данное разделение весьма условно, но так можно выделить этапы эволюции охотничьего оружия.

Последующая модернизация

После долгих попыток усовершенствовать тяжелые, и неудобные ружья, появляются их облегченные варианты. Фитильный шнур которым поджигалось затравочное место, уступил место фитильному замку, что в разы упростило прицеливание. Положительную роль сыграло введение приклада, упор в плечо позволял лучше маневрировать с оружием. Ствол начинают изготавливать из более прочных металлов, что позволяет использовать повышенный заряд пороха, тем самым значительно повышая пробивную способность, и дальность выстрела. Каменные пули, уступили место более совершенным свинцовым, такая пуля весом в 50 грамм могла пробить металлические доспехи.

Для хранения амуниции были придуманы специально сшитые для этих нужд мешочки, состояло оно из кисета (пороховницы), несколько метров фитильного шнура, и собственно пули. Так при солдатах имелось холодное оружие, обычно это были шпаги, или рапиры. Даже при таком оснащении, стрелки не могли действовать автономно в бою. Ввиду своей невысокой скорострельности их сопровождали отряды вооруженные копьями.

Мушкет

Проходит еще некоторое время, и ружья еще более уменьшаются в весе. На свет появляются укороченные образцы для кавалеристов. К примеру во Франции, на вооружении поступали ружья с длиной ствола менее 1 метра, и весом до 5 кг. В XVI веке произошло разделение мушкетов, и аркебуз, их отличие состоит в том что аркебузы стали изготавливаться в более мелких калибрах, тогда как мушкеты наоборот в больших, и в силу отдачи огонь из мушкета вели исключительно на упоре, тогда как из аркебузы стреляли удерживая лишь руками. Таким образом аркебуза стала более легким, и мобильным оружием, в то время как мушкеты были более большими, и мощными, и чаще всего использовались при обороне, ввиду своих тактических характеристик.

Аркебуза по праву является самым ранним прототипом современных ружей, винтовок, и карабинов. Ствол имел длину около 50 калибров, ранние экземпляры были в основном фитильными, и лишь потом замок сменился на колесцовый. Этот образец оружия являлся переходным звеном между старыми и современными образцами, именно от них и пошло сегодняшнее развитие гладкоствольных ружей. Пройдя долгий этап модернизаций, ручная аркебуза получила вместо фитильного замка, колесцовый, огромный калибр сменил более маленький, что позволяло носить больший боезапас. Выросла точность прямого огня, возросла дистанция уверенного поражения цели. Засыпание пороха через ствол сменили бумажные патроны, которые значительно упростили процедуру заряжания оружия, что позволило повысить скорострельность на поле боя в несколько раз, это положительно сказалось на ведении боевых действий.

Около 200 лет назад аркебуза была одним из самых эффективных видов оружия, но история не стоит на месте, и с изобретением колесцового замка, фитильные ружья ушли в прошлое, открыв дорогу более практичному, и надежному оружию. Теперь стрельцам необходимо было развивать навыки обращения с оружием, и тренировать свою реакцию, а так же приловчится к меткой, и эффективной стрельбе. Ввиду того что прогресс не стоит на месте, в оружейном деле происходят изменения, и зачастую для решения задач в современных условиях, требуется современное оружие, которое будет отвечать всем поставленным перед ним требованиям. Старые образцы оружия давным-давно себя изжили, уступив дорогу более современным, и надежным образцам огнестрельного оружия, тем самым войдя в историю развития оружейного дела, и стрелкового оружия.

Ружья

Система стрелкового вооружения является достаточно консервативной и в русской армии стрелковое вооружение сохранялось десятилетиями и встречались образцы самых различных эпох. В начале XIX века принимаются на вооружение ружья образца 1805 и 1808 годов. Срок службы ружей в русской армии первой половины XIX века определялся в 40 лет. В русской армии использовались гладкоствольные дульнозарядные ружья. Поскольку унитарных патронов не существовало – патроном являлась мерка пороха, помещенная в матерчатую или бумажную оболочку. Солдат засыпал порох на полку и в ствол оружия, забивал шомполом пулю, используя в качестве пыжа оболочку патрона.

Стрельба велась залпами и по команде. В плотном строю по другому было практически невозможно. Меткость была невысокой, что компенсировалось мощностью залпа, а рана, нанесенная мягкой сферической пулей, очень часто обрекала противника на гибель или ампутацию конечности. По сути, обращение с ружьем сводилось к ряду доведенных до автоматизма приемов заряжания, стрельбы и штыкового боя.

Вопреки устоявшемуся представлению, сам солдат никогда не чистил и оружие – если Пытаться шомполом прочистить ствол – это значит забить затравочное отверстие. Ружье для чистки необходимо было разбирать, что мог делать только ружейный мастер. А особо любознательные нижние чины, пытавшиеся произвести с ружьем что-то большее, жестко и наглядно наказывались унтер-офицерами.

Массивные трехгранные штыки держались, как правило, примкнутыми к оружию. И опять же штык не затачивался. Чтобы нанести жуткую рваную незаживающую рану остроты и не требовалось, поэтому строчка из памятного лермонтовского «Бородино» – это красивый литературный прием.

Капсюльный замок своими руками

Капсюльный замок своими руками

По просьбам читателей, публикуем статью в которой на основе пошаговых фотографий опишем процесс сборки капсюльного ударного замка.

Сразу стоит отметить, что конструкция данного замка представляет собой упрощенную версию кремневого замка, у которого убрана пороховая полка с огнивом и подогнивной пружиной, а так же изменена конструкция курка.

Именно по этой причине порядок сборки капсюльного замка очень напоминает сборку кремневого замка, которая описана нами ранее на странице Кремневый ударный замок — устройство, порядок сборки и разборки.

Сборка капсюльного ударного замка (percussion lock, device and assembly sequence) начинается с установки в отверстие оси курка детали под названием «fly». После чего ось курка устанавливается в соответствующее отверстие замочной доски.

Поверх оси курка устанавливается уздечка и крепится верхним винтом.

Под нижний (задний) выступ уздечки устанавливается спусковой рычаг.

Спусковой рычаг фиксируется между замочной доской и уздечкой крепежным винтом.

Устанавливается пружина спускового рычага и слегка закручивается крепящий ее винт.

Пружина плотно прижимается к спусковому рычагу, таким образом, чтобы выступ пружины вошел в соответствующий паз в замочной доске. Далее крепящим винтом пружина плотно прижимается к замочной доске.

Устанавливается курок на прямоугольный выступ оси курка.

С помощью крепежного винта с широкой головкой курок крепится к своей оси.

Другие материалы сайта:

Источник

Капсюльный замок своими руками

Иногда не достаточно чертежей, чтобы точно понять устройство и принцип работы того или иного механизма. Кремневый замок хотя и не очень сложное изделие, но пошаговая инструкция по его сборке совсем не помешает. К тому же она поможет понять то, как устроен кремневый замок и как он работает.

Кремневый замок в разобранном виде выглядит следующим образом. Порядок сборки кремневого ударного замка (flint lock, device and assembly sequence) будем иллюстрировать фотографиями.

Сборку начинаем с установки в ось курка самой мелкой «г»-образной детали замка. Английское название этой детали «fly», мы назовем ее ускорителем. Далее ось курка устанавливаем в соответствующее отверстие замочной доски.

Закручиваем верхний винт, крепящий уздечку к замочной доске. Под нижний выступ уздечки устанавливаем спусковой рычаг.

Закручиваем нижний винт, закрепив уздечку и спусковой рычаг к замочной доске.

Устанавливаем пружину спускового рычага. Крепим пружину к замочной доске с помощью винта. Не докручивая винт на несколько витков до упора, пальцами слегка сжимаем пружины, чтобы ее плоский выступ вошел в соответствующий паз в замочной доске, после чего плотно затягиваем винт. Проверяем работу собранного узла. Ось курка должна свободно вращаться в гнездах, а ускоритель без усилия перемещаться между ограничительными выступами оси курка. Спусковой рычаг должен свободно перемещаться, выходя из зацепления с боевым и предохранительными выступами шептала, расположенного на оси курка и возвращаться в исходное положение под действием пружины.

Устанавливаем пороховую полку, введя ее в соответствующий паз замочной доски. Внутренняя часть пороховой полки оказывается зажатой между уздечкой и выступом в передней части замочной доски.

Прикручиваем задний винт, крепя пороховую полку к замочной доске.

Устанавливаем на место подогнивную пружину, введя ее выступ в соответствующее отверстие в замочной доске.

Крепим с помощью винта подогнивную пружину к замочной доске.

Устанавливаем крышку пороховой полки на свое место. При этом желательно полку устанавливать в положении «открыто».

Немного сжав подогнивную пружину, придавив ее выступами нижней части крышки пороховой полки, совмещаем отверстия в замочной доске, крышке пороховой полки и самой пороховой полке. Устанавливаем и закручиваем винт, выполняющий функцию оси для крышки пороховой полки.

Собираем курок, для чего с помощью винта курка крепим его верхнюю губку к основанию курка.

Устанавливаем курок на свою ось.

Закручиваем винт, крепящий курок к оси.

Боевую пружину перед установкой необходимо сжать. Для этой цели используют специальные тисочки. При их отсутствии можно воспользоваться и самыми маленькими слесарными тисочками (шириной губок 50-100 мм). Зажимать боевую пружину следует со стороны где нет выступов, для установки в замочную доску.

Проверяем правильность сборки замка. Закроем крышку пороховой полки. Она должна захлопнуться с небольшим усилием под действием подогнивной пружины.

Кремневый замок устанавливается в ложе отдельно от спускового крючка. Спусковой крючок после врезается в ложе таким образом, чтобы верхняя часть спускового крючка располагалась как раз под выступом спускового рычага замка.

Другие материалы сайта:

Источник

«Сага о Форсайте»: на смену кремневому замку приходит капсюльный

Двуствольный пистолет системы Форсайта, ок. 1824 г. Дозатор горизонтальный сдвижной. Длина 22,9 см. Длина со стволом 10,3 см; калибр 14 мм; вес 1199,2 г. Метрополитен-музей, Нью-Йорк

Кузя сломал у ружьишка курок, Спичек таскает с собой коробок, Сядет за кустом – тетерю подманит, Спичку к затравке приложит – и грянет! (Н. А. Некрасов) «…Зверобой взял оружие из рук приятеля и взвёл курок. На полке был порох, затвердевший, как шлак, под действием времени, сырости и давления… Это открытие озадачило индейца, который привык ежедневно обновлять затравку своего ружья и тщательно осматривать его. – Белые люди очень небрежны, – сказал Зверобой, покачивая головой…» (Фенимор Купер, «Зверобой, или Первая тропа войны»)
История огнестрельного оружия.
В предыдущем материале этого цикла рассказывалось о появлении французского батарейного кремневого замка. Но… когда он был, что называется, в самом расцвете лет, у него, тем не менее, уже появился соперник – замок капсюльный, и практически тут же под него было создано и оружие!

Капсюльный пистолет Гёллнера из Зуля. .50-калибр, ствол нарезной, длиной 9½ дюйма, обильно инкрустированный серебром с цветочными мотивами, именем производителя и готическими буквами «In Suhl». Надписи на замке с «Goellner / In Suhl» инкрустированы золотом. Ложа грецкого ореха. Около 1830-1840 гг. Фото Alain Daubresse

А было так, что в 1799 году английский химик Эдвард Говард выступил перед Лондонским Королевским обществом с сообщением о том, что ему удалось создать взрывчатую смесь из гремучей ртути (открытой в 1774 году лейб-медиком королевского двора Бойеном) и селитры, которую он поспешил назвать «говардовой ртутью». Речь шла о том, чтобы использовать её вместо пороха. Но выяснилось, что смесь опасна: она легко взрывается от удара, а сила взрыва была такова, что ружейные стволы её не выдерживали. А вот в малых дозах в качестве воспламеняющего вещества вместо пороха на затравочной полке использовать можно было.

Дело в том, что традиционный кремневый замок давал всё же много осечек. Виной тому было сразу три обстоятельства: кремень, огниво (крышка полки) и пороховой заряд на ней. Последний мог отсыреть, слежаться, то есть его надо было регулярно проверять и обновлять. Поверхность огнива в момент выстрела могла быть сырой. Кремень мог сточиться. Но даже если всё было в порядке, выстрел из ружья с кремневым замком доставлял стрелку ряд неудобств: вспышка и дым в районе замка закрывали цель, сам выстрел растягивался во времени, что в итоге делало стрельбу «неверной».

Замок капсюльного пистолета, принадлежавшего королю Георгу III. Автор Р. Вогдон, около 1775 г. Сначала пистолет был кремневым. Имел 11-дюймовый восьмиугольный ствол из дамасской стали .52 калибра. Ложа из орехового дерева. Оригинальный шомпол из розового дерева с рогом. Подпись Вогдона сделана на замке и на инкрустированном овальном картуше на стволе. Классический дуэльный пистолет Вогдона, в 1820-е годы переделанный в капсюльный. Вполне возможно, что это работа его преемника Бартон Ричарда Сеффернса, работавшего до конца 1820-х или начала 1830-х годов. Фото Alain Daubresse

Всё это знал и преподобный Александр Джон Форсайт, священник прихода Белелви в Абердиншире, Шотландия, который, во-первых, увлекался химией, а во-вторых, охотой.

Схема устройства «флаконного замка» Форсайта: изображения слева направо: 1 – центральный цилиндр с отверстием, идущим в ствол, неподвижен, 2 – флакон вращается вокруг него, крышка ёмкости с порошком гремучей ртути открыта, 3 – засыпаем в неё порошок, 4 – при повороте флакона подпружиненный боёк оказывается над запальным отверстием. Рис. А. Шепса

Он начал работать над созданием замка принципиально нового типа и уже в апреле 1807 года получил патент – первоначально на использование гремучей ртути в качестве инициирующего заряда, а затем и создал замок новой конструкции, в котором она использовалась.

Схема действия «флаконного замка» Форсайта: изображения слева направо: 1 – положение перед приготовлением к выстрелу: порох и пуля в стволе, 2 – поворачиваем флакон и засыпаем гремучий порошок в запальное отверстие, 3 – опять вращаем флакон, и теперь над запальным отверстием с зарядом порошка оказывается боёк, 4 – курок ударяет по бойку, порошок воспламеняется, пламя попадает в ствол, следует выстрел! Рис. А. Шепса

Причём в изобретательности ему ну никак не откажешь. Замок Форсайта получил небольшой по размерам цилиндр, который крепился на замочной полке на месте пороховой полки с крышкой. Своей формой он походил на флакончик для духов, из-за чего замок Форсайта стали называть «флаконным», хотя сам Форсайт дал ему название «взрывчатый замок».

Самый первый замок системы Форсайта с V-образным курком

Чтобы привести его в действие, нужно было флакон перевернуть. Тогда на полку просыпался порошок гремучей ртути, которая затем воспламенялась при ударе курка по специальному бойку.

Замок Форсайта 1807 г. «Флакон» поворачивался несколько иначе, чем на последующих моделях. Рис. из книги: Jaroslv Lugs. Hand-feuerwaffen. Systematischer Überblick über die Handfeuerwaffen und Hire. Geschichte. Band II. DDR, Berlin, 1982. P.63

В 1809 году пастор открыл даже фирму по производству ружей, оснащённых «флаконными замками». Однако в этом деле он не слишком преуспел. Зато его пример побудил оружейников по всему свету совершенствовать его замок.

Известны три основные модификации замков Форсайта. В первом случае это было устройство в виде флакона для духов, одновременно являющееся и дозатором взрывчатой смеси, воспламенение которой производилось ударом курка по бойку на флаконе. Во втором это был скользящий магазин-дозатор, связанный тягой с курком. В третьем – удар курка с бойком происходил по гранулам затравочной смеси в запале, куда они попадали из магазина, закреплённого на отдельном рычаге.

«Флаконный замок» конструкции Франсуа Прела 1810 г. Рис. из книги: Jaroslv Lugs. Hand-feuerwaffen. Systematischer Überblick über die Handfeuerwaffen und Hire. Geschichte. Band II. DDR, Berlin, 1982. P.63

Так появились шарики из смеси гремучей ртути с воском, смолой и олифой. Нередко эту смесь вклеивали в бумажную ленту – подобную пистонной ленте для детских пистолетов (разработка Майнарда, широко использовавшаяся в США в годы Гражданской войны). Была придумана и лента из медной фольги, которая при взведении курка автоматически накладывалась на гнездо брандтрубки.

«Горизонтальный замок» Бутэ (два рис. вверху) и «качающийся замок» Контринэ. Рис. из книги: Jaroslv Lugs. Hand-feuerwaffen. Systematischer Überblick über die Handfeuerwaffen und Hire. Geschichte. Band II. DDR, Berlin, 1982. P.64

А уже в 1814 году американец Джошуа Шоу придумал делать колпачки из железной, а затем из медной фольги, наполненные взрывчатым составом. Также между 1814 и 1816 гг. оружейники из Великобритании Джозеф Ментон и Джозеф Эгг придумали медные колпачки, которые надевались на брандтрубку, и вот этот-то замок, над разработкой которого немало потрудился Ментон, и стал называться капсюльным.

«Качающийся замок» Г. Коля. Рис. из книги: Jaroslv Lugs. Hand-feuerwaffen. Systematischer Überblick über die Handfeuerwaffen und Hire. Geschichte. Band II. DDR, Berlin, 1982. P.65

А это капсюльный замок Августина. На нём было гнездо для капсюлей, которое сверху накрывалось крышкой с наковаленкой. Курок бил именно по этой наковаленке! Зачем такое усложнение – совсем не понятно, но ясно, что капсюль от посторонних воздействий был укрыт очень хорошо. Рис. из книги: Jaroslv Lugs. Hand-feuerwaffen. Systematischer Überblick über die Handfeuerwaffen und Hire. Geschichte. Band II. DDR, Berlin, 1982. P.65

Внешне новый замок выглядел весьма изящно. Курок с двумя губками для кремня был заменён на курок с небольшим углублением в передней части, в которое как раз и входил капсюль, надетый на брандтрубку. Сделано это было для того, чтобы осколки капсюля не разлетались в стороны. Больше не требовалась ни затравочная полка, ни крышка-огниво, ни подогнивная пружина. Все эти детали отсутствовали. Не было и затравочного отверстия. Вместо него сверху справа в ствол ввинчивалась небольших размеров полая трубка из закалённой стали, по которой пламя от вспыхнувшего от удара капсюля проходило внутрь ствола, и, кстати, поэтому-то её брандтрубкой и назвали. Курковая пружина и спусковое устройство остались без изменений. То есть стоимость переделки старых кремневых ружей в капсюльные была минимальной, что, естественно, прежде всего для военных имело очень большое значение.

Пистолет Роллин-Нанси .36 калибра, стволы 8 дюймов, рукоять из орехового капа. Гарнитур. Каждый пистолет имеет по два ствола, двойной курок и одинарный складной спусковой крючок. Замки украшены золотыми вставками. «ROLLIN» инкрустирован золотом в золотом овале с правой стороны каждой рамки, а «A NANCY» – с левой стороны. Роллин работал в Нанси, Франция, ещё в 1836 году. Круглые стволы не украшены. Рукоятки в форме мешка изготовлены из капа ореха и инкрустированы крошечным серебряным щитком с выгравированной монограммой «LS». Фото Alain Daubresse

А вот с этой стороны написано «A NANCY». Фото Alain Daubresse

Ну а само заряжание ружейного ствола не изменилось: нужно было скусить патрон и высыпать весь его порох в ствол, отчего бой ружья значительно улучшился. Затем шомполом туда забивалась пуля с пыжом или дробь в мешочке. После этого курок ставился на предохранительный взвод, отводился назад, тогда как на брандтрубку следовало надеть капсюль.

Появились капсюльные ружья – охотничьи и боевые (хотя военные сначала считали, что солдаты капсюли будут тереть, а потом – что не смогут их надевать своими грубыми пальцами!), затем пистолеты (в том числе и даже прежде всего – дуэльные) и револьверы.

Идея Форсайта нашла применение и в английской армии, хотя и не сразу, и не совсем так, как он предлагал. В 1839 году на вооружение британской пехоты поступили первые капсюльные ружья. Но вместо сложного «флакона» в замке стали использовать всё тот же медный колпачок Ментона и Эгга. Правительство даже решило произвести некие соответствующие выплаты Форсайту, поскольку он был держатель патента на сам принцип воспламенения гремучим составом, но из-за юридических проволочек сделать этого не успели в связи с его смертью в 1843 году.

Капсюльный пистолет фирмы Марк и Джон Паттисон. Так называемой «системы Ригби», которая появилась около 1825 года и использовалась очень короткое время. Придуманы Уильямом и Джоном Ригби из Дублина, и неудивительно, что другие дублинские оружейники, такие как Марк и Джон Паттисон, копировали её. Система Ригби была очень простой. Вместо того чтобы поворачивать стволы или же иметь два курка, на одном курке устанавливался небольшой диск с бойком, который нужно поворачивать вручную после каждого выстрела. Фото Alain Daubresse

Но как бы там ни было, а скромный пастор из Белелви произвёл ни много ни мало, а революцию в военном деле. Теперь ружья и пистолеты с капсюльными замками могли стрелять и в дождь, и в туман, осечек они практически не давали, стрелять из такого оружия стало значительно удобнее, а его ударная сила возросла. Ну а потом капсюль соединили с патроном, и появился унитарный патрон, который мы все сегодня знаем.

Продолжение следует…

Создание кремневого пистолета с затвором

Эволюция конструкции:

Первая цель состояла в том, чтобы создать оружие, «которое могло бы произойти». Я хотел простой дизайн, который мог бы
производились в любое время в истории, независимо от того, существовало ли когда-либо точно такое же оружие. Потому что я хотел
для максимальной точности нужна была конструкция с жесткой прицельной плоскостью и стволом, что исключало еще одну
винтово-ствольная конструкция. Кроме того, я хотел что-то более легкое для загрузки. Дизайн зала хороший, но
они, как правило, очень тяжелые, а мне нравится относительно легкое ружье. Механизм револьверного типа (скользящий затвор,
губная гармошка и т. д.) имеет плохо контролируемую утечку газа, и если он не используется в конструкции с открытой рамой, загрязнение
во всем. В перкуссионный период Гаситн Ренне изготовил пистолет с выдвижным стволом и казнозарядным механизмом, в котором ствол подпирался рычагом.
фиксированный затвор. Я хотел более простую конструкцию с фиксированным стволом. Проработав свой путь назад
сквозь века без особого эффекта, у меня осталась конструкция пушки 15 века, где казенная часть была
просто прижат к стволу.

Я решил использовать простой рычаг и кривошипно-шатунный механизм, чтобы толкнуть затвор
взад и вперед. На приведенном здесь рисунке (щелкните, чтобы получить более четкое изображение в формате PDF) показан ствол, жестко закрепленный на раме.
наличие бобышки сзади, где установлен кривошип. Когда рычаг заряжания отводится назад, кривошип вращается и
казенная часть отсоединяется от ствола и откидывается вверх, позволяя заряжать. Нажатие рычага вниз опускает
затвор и вставляет его вперед в ствол. Ближе к концу хода передняя часть затвора соприкасается с
конец ствола, а оставшиеся 20 градусов вращения используются для плотной посадки. Кривошип имеет
диаметром 0,50 дюйма и с рычагом 3,5 дюйма узел обеспечивает механическое преимущество более 80:1.
Таким образом, давление в пять фунтов на рычаг заряжания дает по крайней мере 400-фунтовое закрывающее усилие на затворе.

Обновленное примечание: Через пару лет после того, как я закончил этот проект, я обнаружил, что кто-то был там раньше
мне. Датский оружейник Николай Йохан Лёбниц разработал затвор с рычажным приводом, который капитан
Фредерик Шил принял на вооружение и/или модифицировал для финской армии в 1842 году.
System), который использует рычаг для втягивания, а затем подъема патронника, в который был загружен бумажный картридж. Мой
конструкция очень похожа, за исключением использования кремневого воспламенителя.

Но останется ли он вместе?

Используя ствол калибра .36 Green Mountain и предполагая давление в казенной части 10 000 фунтов на квадратный дюйм (вероятно, намного выше
чем на самом деле..), дает обратную силу около 1000 фунтов, которую должен выдерживать механизм.
Рамка ствольной коробки фрезерована из заготовки стали 4140. В старые времена это было бы подделано, но я не
кузнец, поэтому я выбрал свой фрезерный станок. Кривошип и казенник также были изготовлены из той же стали. С
соображения безопасности всегда стоят на первом месте, оружие было проанализировано на предмет возможных режимов отказа и их последствий.
Самым слабым звеном, как таковым, была крестовина кривошипа диаметром 0,30 дюйма.
должны одновременно срезать обе стороны штифта. Умножив общую площадь сдвига штифта 0,14 кв. дюйма на
прочность на сдвиг закаленного сплава 4140 дала показатель разрушения, в десять раз превышающий ожидаемую силу, направленную назад на
казенная часть. Даже если поперечный штифт выйдет из строя, затвор может двигаться только назад, пока не будет остановлен задней частью.
бобышка, которая была как минимум в пять раз прочнее поперечной цапфы. Если затвор действительно вышел из зацепления из-за поперечного штифта
при отказе пороховые газы уходили бы только вверх, и если бы пистолет не стрелял из очень необычного положения,
стрелок и прохожие не пострадали бы. Так что, если не считать ущерба моему эго, я могу уйти целым и невредимым.
от любой возможной неисправности.

Как показано на рисунке выше, конструкция приемника была изменена с простой нижней направляющей на
«люлька» с утолщенным килем внизу. Это служило двум важным целям; во-первых, он затвердел
рамка по отношению к весу, позволяющая снять большую часть металла, облегчая орудие, а во-вторых, это
предусматривал слой стали между затвором и ложей, так что любые выходящие пороховые газы не могли
повредить запас. Однако, как я узнал позже, я непреднамеренно создал еще один потенциально опасный
проблема.

Чтобы прикрепить ствол к раме, я частично просверлил отверстие диаметром 3/8 дюйма в нижней плоскости ствола и запрессовал
заглушка из закаленной стали, которая выступала примерно на 3/8 дюйма из нижней части ствола. Она вписывалась в овал
гнездо в раме, где он мог двигаться вперед и назад, но в остальном был сильно ограничен. А 1/4″ х 28
ввинтите конец рамы, выступающий в овальное гнездо, чтобы он мог опираться на переднюю сторону заглушки,
позволяет точно регулировать расстояние между стволом и затвором и предотвращает любое движение ствола вперед.
Затем ствол притягивался к рамке двумя винтами 10-32.

«Печать» одобрения хорошего оружейного дела?

Очень важным соображением при проектировании было то, как на самом деле сформировать соединение между затвором и стволом. Если
использовалось простое соединение с плоской посадкой, любое смещение могло повлиять на выход шара из казенной части, и
наверняка какая-то утечка газа. Коническое сопрягаемое соединение улучшит выравнивание, но лишь незначительно улучшит
возможность утечки. Потом я вспомнил тип шарнира, обычно используемый стеклодувами, — полусферический шар.
соединение. Этот тип соединения допускает широкий угол вращения, оставаясь при этом газонепроницаемым. Чтобы построить сустав, я разрезал
небольшой конус в казенной части, подобный показанному на первом рисунке выше. Потом ствол закинули
токарный станок и соответствующий конус были вырезаны на казенной части ствола, но осталась длина около 1/8 дюйма,
Закругленное удлинение толщиной 1/8 дюйма. На срезанный конец была нанесена шлифовальная паста, и по мере вращения токарного станка казенная часть
был приведен в контакт рукой, используя слегка шатающееся движение. Поскольку единственный контакт был на добавочном
частично полусферическая сопрягаемая поверхность была притерта к стволу и затвору, что позволило обеспечить газонепроницаемый контакт
под углом в несколько градусов — более чем достаточно, чтобы учесть любое небольшое смещение ствола и казенной части. С
теперь все готово к работе, пришло время контрольных испытаний…

«Пожалуйста, подожгите фитиль и уберите оружие»

При контрольных испытаниях обычно используется двойной заряд пороха и двойной шарик. Так как порошок
объем в этом пистолете зафиксирован на максимуме 30 гран и в казенную часть поместится только один шар, двойной
Ситуация с мячом была создана путем забивания второго мяча в заднюю часть ствола. Вместо использования пресловутой шины сборка была
установлен с помощью веревки, перекрещенной над ним и привинченной к моей стрелковой скамье. Был помещен лист бумаги
над соединением ствола и казенной части, чтобы обнаружить остатки пороха. Заряд воспламенялся «быстрой спичкой».
изготавливается путем покрытия куска ленты порошком, который, в свою очередь, поджигается с помощью электрического контактора.
описано ранее. Тридцатифутовый удлинитель вел за толстым
дуб, где я скрестил пальцы и позволил ей сорвать.

Ой, вот почему есть проверочные испытания.

..

Ничего не произошло
Жаль, что я подошел к скамейке — по крайней мере, все детали были на месте. При ближайшем рассмотрении
тем не менее, я мог видеть, что загрузочный рычаг поднялся, а бумажный «детектор газа» исчез. Работающий
рычаг заряжания показал, что он ослаблен даже в крайнем переднем положении, так что что-то явно пошло не так.
После разборки и чистки стало ясно, что механизм получил повреждения. Хотя я ожесточился и
закалив кривошип, я оставил затвор в его первоначальном отожженном состоянии, чувствуя, что он такой массивный и
жесткая — по сравнению с более мягкой ствольной сталью — то ее закалка была ненужной. Однако поверхность г.
затвор, зацепляющийся с кривошипом, был слегка вдавлен от силы, что позволяло затвору ползти назад
немного. Еще хуже было то, что я оставил винты крепления ствола слишком длинными, что не полностью
вставить ствол в ресивер. Это позволило заглушке, удерживающей ствол, частично опрокинуться, что позволило
ствол ползти вперед.

Эти проскальзывания
между стволом и казенной частью образовался значительный зазор, и часть пороховых газов вышла наружу. Эта проблема
заключалась в том, что при частичном охвате ствола рамой ствольной коробки пороховые газы уходили снизу
соединение ствола с казенной частью создавало давление под казенной частью и буквально заставляло ее отделиться вверх. Фотография
показан казенный конец ствола, где поверхность полусферического соединения была вмята казенной частью при полете
от; удивительно, что казенная часть не оказалась за квартал (на снимке дно ствола
Направо).

Чтобы решить эту проблему, соединение ствола и казенной части было перерезано так, что получился большой наружный зазор вверху и маленький — внизу.
дно, позволяя любому газу преимущественно выходить вверх. Казенная часть была закалена, а винты ствола
правильный размер. Для окончательной сборки между стволом и рамой был помещен слой Permatex #2.
Хотя Permatex будет медленно ползти под давлением, его нельзя перемещать быстро, поэтому он эффективно
прочно «склеивает» ствол на месте при выстреле из пистолета. Он также служит для удержания воды и загрязнения.
вне. Permatex также использовался для герметизации вентиляционного вкладыша из нержавеющей стали. Теперь пришло время поставить все это
все вместе.

Создание пистолета

Детали были заказаны в компании Track of the Wolf; замок L&R Bailes был выбран как быстрый и правильный
для позднего кремневого периода. Одиночный спусковой крючок Дэвиса, мушка в стиле Хокена, железная спусковая скоба и блок.
из вьющегося клена завершили комплект. Я всегда был неравнодушен к стилю приклада LePage, поэтому этот был заложен
в модификации этого стиля, но без большого упора для рук. Первая работа заключалась в вводе приемника
рама на сток. Никогда раньше этого не делал, и был приятно удивлен, насколько хорошо все прошло. После первого
фрезерование контуров канала, остальную подгонку выполнили острыми выемками и множеством
вход черный.

Далее был установлен замок. Поскольку замок также должен был сопрягаться со ствольной коробкой, эта часть была выфрезерована в обоих случаях.
дерево и ресивер. Внутренние пазы врезного замка были выфрезерованы, а наружная подгонка выполнена
чертить и долбить. Примерно в этот момент моя жена увидела незавершенную работу и воскликнула: «Вы
сделать пистолет Флинтстоуна!». Я думаю, она была права…

Установка и установка спускового крючка и спусковой скобы была самой сложной частью, тем более, что это был единый набор
вызывать. Во-первых, узел спускового крючка был изменен, чтобы он правильно стыковался со спусковой скобой, и я сделал
сделал чертежи всех деталей в точном масштабе и манипулировал ими до тех пор, пока геометрия не стала правильной. Затем
очертания переносились на ложу и напуск следовал этим очертаниям.

На этом черновая обработка была закончена. Заготовка была отшлифована и соскоблена до окончательной формы, окрашена Аква Фортис и
закончил с маслом. Ствол и ствольная коробка были обработаны цветом Plum Brown от Birchwood Casey’s; замок
и спусковая скоба была оставлена ​​в белом цвете, обработанном стальным полировщиком, чтобы запечатать поверхность и предотвратить
коррозия.

Готовый пистолет

Ствол укорочен до девяти дюймов для улучшения баланса. Обратите внимание
Передний шток должен был быть толще, чем в традиционных линиях, чтобы вместить киль рамы.
Была добавлена ​​​​защелка, чтобы надежно удерживать кончик рычага заряжания. Обратите внимание, что целик не прорезан.
еще не обрезали мушку.

В открытом положении в казенную часть засыпается порох, а в чашеобразное углубление помещается шарик.
На казенной части ствола имеется трехградусный конус для обжатия шара .395 к каналу ствола, канавки которого
.380″ в диаметре.

Крупный план открытой ствольной коробки и сопрягаемой поверхности затвора.

На рисунке ниже показан ствол в его раме, затвор и кривошип. Разборка затвора шпоночного паза
механизма можно увидеть как небольшую выемку на поперечном штифте кривошипа, которая соответствует прорези в задней части затвора.

Производительность

Пистолет успешно прошел второе контрольное испытание; не было ни намека на утечку газа, и
допуски были такими же жесткими, как и до контрольного испытания. Стрельба по хронографу показала следующие результаты;
пороховые заряды меньше максимального были забиты пшеничной мукой.

Порошок 30 зерен Swiss 3F 20 зерен Swiss 3F 15 зерен Swiss 3F 10 зерен Swiss 3F
пр. Скорость 1169 962 786 602
Станд. Дев. Вел. 8 9 5 10
Размер группы 3 дюйма [+/-] 3 дюйма [+/-] 3″ [+/-] 3 дюйма [+/-]

Для смазки круглые шарики .395 были покрыты жидким оксидом алюминия.
и дать высохнуть; позже я попробую смазать войлочные пороховые пыжи, хотя алокс, похоже, хорошо себя зарекомендовал.
работа. Удачной оказалась конструкция газового затвора ствола; после большого количества выстрелов было
абсолютно никаких остатков пороховых газов в области уплотнителя, и каждая операция запирания затвора проходила так же гладко, как и
первый. В этом первом выстреле из пистолета стреляли с упора, не разрезая целик, поэтому он был прицелен.
почти как гладкоствольный. Принимая во внимание этот недостаток, получение 3-дюймовых групп на 50 ярдах приветствовалось.
поражает невероятное постоянство начальных скоростей пули, которые выглядят как цифры, которых можно было бы ожидать от хорошего
пневматический пистолет, а не черный пороховой пистолет. Впечатляла и сама начальная скорость пули, почти 1200 футов в секунду с калибром 9.3
зерновой шар (энергия 280 фут-фунтов). Он также стрелял на удивление хорошо (и тихо) всего с 10-грановой пулей.
заряд. Тесты на точность будут повторяться, когда прицелы будут вырезаны и выровнены. Несколько недель спустя небольшая серия
был выстрелен 30-грановой пулей Swiss 2F, которая давала среднюю начальную скорость 1040 футов в секунду, но точность
не так хорошо, как с 3F.

Очистить несложно — затвор снимается установкой рычага и затвора под специальным углом, и это просто
выдвигается по шпоночному пазу; затем рукоятка и рычаг выдвигаются в сторону. Казенная часть падает в ведро
вода, а вода льется на дуло, так как пистолет держат вверх дном, поэтому она стекает, не смачивая
что-нибудь еще. Затем щеткой для канала ствола пару раз проводят по стволу и затвору, и детали
собран после просушки и смазки. Замок обычно протирается на месте, но его можно быстро
удаляют и чистят, если сильно загрязняются. Если ресивер нуждается в более тщательной очистке,
фиксирующий болт в нижней части снят, а сборка ствольной коробки выдвинута и брошена в ведро с
воды.

Что дальше?

Если я продолжу развлекаться с этой конструкцией, я подумываю сделать казнозарядную винтовку по той же схеме.
линии; если бы характеристики винтовки были такими же, как у пистолета, она действительно стала бы грозным конкурентом.
Одна проблема, однако, будет геометрия замка. В маленьком пистолете из-за задействованных габаритов я был
можно просто установить замок на место, удалив материал как с поверхности замка, так и со ствольной коробки. Идеальный кремень
замок для этого типа винтовки должен быть существенно ступенчатым, чтобы все детали можно было снять без необходимости
компромиссная сила. Я буду исследовать ступенчатый замок Мэнтона, чтобы увидеть, работает ли он. Если бы мне было интересно
удар, замок обратного действия будет работать хорошо.

Обновление — 19 декабря 2012 г.

По многочисленным просьбам я сделал набор CAD-файлов соответствующих частей пистолета вместе с
комплект механических чертежей. Файлы САПР имеют форматы Alibre и SolidWorks и могут использоваться в CAM-системе. ZIP-файл
содержит файлы САПР и файл PDF с механическими чертежами для печати. Файл чертежа также содержит трехмерные изображения в
активный формат PDF, который можно масштабировать и вращать, чтобы лучше понять, как выглядит пистолет внутри.
zip можно скачать ЗДЕСЬ. Если вам нужны только чертежи, PDF можно
скачать ЗДЕСЬ и примечания по конструкции ЗДЕСЬ. Обратите внимание: если вы хотите увидеть 3D-модель, вам необходимо загрузить PDF-файл и
просмотрите его с помощью новейшей программы Adobe Reader, поскольку браузерные программы чтения PDF не имеют этой функции.

Кремневый пистолет — Официальная The Forest Wiki

Кремневый пистолет или Old Gun — это оружие, добавленное в обновлении v0.49 в The Forest .

Содержимое

  • 1 Геймплей
  • 2 Крафт
  • 3 Детали оружия
    • 3.1 Пистолет Часть 1
    • 3.2 Пистолет, часть 2
    • 3.3 Пистолет Часть 3
    • 3.4 Пистолет, часть 4
    • Пистолет 3,5, часть 5
    • 3.6 Пистолет Часть 6
    • 3.7 Пистолет Часть 7
    • Пистолет 3,8, часть 8
  • 4 Общая информация
  • 5 Направляющая
  • 6 Галерея
  • 7 История обновлений

Геймплей[]

Пистолет с кремневым замком можно собрать, найдя и создав все 8 частей пистолета. Эти детали можно найти по всему полуострову в тайниках под скалой, которую можно взорвать с помощью взрывчатки. Он использует старые патроны для оружия, которые также можно найти в этих местах или в других местах на полуострове, включая систему пещер. Пистолет с кремневым замком — однозарядное ружье, которое необходимо перезаряжать после каждого выстрела. Время перезарядки занимает около 3-4 секунд.

Начиная с версии 0.53c, после того, как все тайники найдены и оружие изготовлено, детали по-прежнему появляются в соответствующих местах после загрузки сохранения. Это позволяет вам создать дополнительное оружие, которое вы можете поместить на стойку для оружия, чтобы передать другому игроку. Вы можете держать только один пистолет с кремневым замком одновременно.

Сила не влияет на урон кремневых пистолетов. Он нанесет одинаковый урон независимо от того, равна ли ваша сила 10 или 99.

Начиная с версии 0.63, пистолет имеет систему прицеливания вниз, что упрощает прицеливание, однако раньше из него можно было стрелять только от бедра. Из-за необходимости перезарядки от выстрела к выстрелу пистолет может быть довольно медленным против стай каннибалов, особенно раскрашенных. Лучше всего сражаться с 1-3 каннибалами или 1 мутантом за раз.

Крафт[]

1

= + + + + + + +
Кремневый замок
Пистолет
Часть пистолета
1
Часть пистолета
2
Часть пистолета
3
Часть пистолета
4
Часть пистолета
5
Часть пистолета
6
Часть пистолета
7
Часть пистолета
8

1

=

1

+

1

+
Фонарик
Обновление
Фонарик Электрическая лента Одно из этих
видов оружия

1

1

1

1

Бензопила Модерн
Лук
Созданный
Лук
Кремневый замок
Пистолет

Части оружия[]

Части оружия расположены под светло-серыми каменными насыпями. Их нужно вскрывать взрывчаткой. Типы взрывчатых веществ, которые вы можете использовать, — это бомбы, липкие бомбы, головные бомбы, динамит и взрывные проволочные ловушки. Молотов не сработает. Когда ты взрываешь эти каменные насыпи. Есть шанс, что вы найдете старые патроны для оружия, а также веревку, часы или череп. Если вы сможете заманить мутантов над тайником, они смогут его уничтожить. Только младенцы-мутанты не способны уничтожить тайник.

Оружие, часть 1[]

Оружие, часть 1 — ствол или приклад
Часть 1 — Недалеко к югу от главной деревни каннибалов, у края скал с видом на океан.

  • Кэш 1

  • Тайник 1 в игре

  • Пистолет Часть 1

Пистолет, часть 2[]

Пистолет, часть 2 — это боковая пластина , основание или ствол .
Часть 2 — В конце большого полуострова, за Священным деревом, у края скалы над океаном.

  • Кэш 2

  • Тайник 2 в игре

  • Пистолет Часть 2

Пистолет, часть 3[]

Пистолет, часть 3 — это стержень , шомпол или Barre , barre — это французское название.
Часть 3 — Внутри одной из хижин в деревне на берегу озера.

  • Тайник 3

  • Тайник 3 в игре

  • Пистолет Часть 3

Пистолет, часть 4[]

Пистолет, часть 4 — это петух
Часть 4 — Рядом с деревней Beach Hut, также рядом с мертвой акулой, рядом с местом, где река впадает в океан.

  • Тайник 4

  • Тайник 4 в игре

  • Пистолет Часть 4

Пистолет, часть 5[]

Пистолет, часть 5 — это спусковой крючок или Frizzen
Часть 5 — За озером Гусей, недалеко от края обрыва, спускающегося к озеру Гусей.

  • Кэш 5

  • Тайник 5 в игре

  • Пистолет Часть 5

Пистолет, часть 6[]

Пистолет, часть 6 — это пружина или спусковой крючок
Часть 6. На самом южном из двух островов рядом с транспортными контейнерами будьте осторожны, плавая, так как в этих водах есть акула.

  • Тайник 6

  • Тайник 6 в игре

  • Пистолет Часть 6

Оружие, часть 7[]

Орудие, часть 7 называется кремень
Часть 7 — Возле Снежного озера и горной местности Могила в снежном районе.

Пистолет Часть 8[]

Пистолет Часть 8 — это челюсть или молоток
Часть 8 — В левом верхнем углу карты. Рядом с деревней пляжных хижин, но над ней, у края скалы.

Общая информация[]

  • На деревянных частях ружья можно увидеть резьбу в виде крестов, что позволяет предположить, что христианские миссионеры на самом деле были его первоначальными владельцами.
  • Пистолет с кремневым замком был изобретен в 17 веке, но стал популярным в 18 веке, когда он заменил более раннее огнестрельное оружие с фитильным замком.
  • Пистолет с кремневым замком — единственное настоящее огнестрельное оружие в игре на данный момент, если не считать Ракетницы, так как это скорее сигнальное устройство, а не настоящее оружие, хотя его можно использовать как импровизированное.
  • Пистолет с кремневым замком не использует черный порох перед зарядкой пули, как в реальном аналоге. В игре персонаж просто загружает мяч и толкает его стержнем вниз, что сделало бы ружье неспособным стрелять, если бы оно было настоящим.

Руководство[]



Галерея[]

История обновлений[]

Версия Изменения
v1.0 Краски, кремневый замок и игрушка удалены из крафтового достижения и заменены другими предметами, которые можно крафтить

Предметы, которые нельзя создать из-за того, что в инвентаре их максимальная вместимость, теперь отображаются в списке рецептов со значком, показывающим, что их нельзя носить с собой.

Улучшено размещение оружия на стойках и держателях!

Улучшен внешний вид кремневого дыма.

Исправлена ​​ошибка, из-за которой игрок мог стрелять из пустого кремневого пистолета в режиме прицеливания.

Фиксированное крепление пластикового факела к оружию

v0.71 Теперь можно прикрепить пластиковые фонарики к лукам, кремневому замку и бензопиле
v0.66 Флинтлок теперь может стрелять в голову

Стрелы, копья и пистолет с кремневым замком теперь могут наносить врагам повышенный урон от попаданий в голову.

v0.65 Исправлена ​​ошибка, из-за которой кремневый замок не возвращался должным образом в режим прицеливания, если кнопка прицеливания была нажата после выстрела, и исправлена ​​ошибка, из-за которой птица приземлялась на руку, когда держала кремневый замок или сигнальную ракету.
v0.64 Аудио — пули с кремневым замком теперь имеют эффект удара для растений, мутантов, животных и других объектов мира, а также исправлена ​​ошибка, из-за которой ввод атаки иногда блокировался после выстрела из кремневого замка и последующего переключения на другое оружие.
v0.63 Добавлен режим взгляда вниз для кремневого замка
v0.62 Исправлены проблемы с всплывающей подсказкой в ​​инвентаре предметов с кремневыми замками и деталями оружия (плюс другие предметы) + Исправить положение стойки для оружия для кремневых замков (плюс другое оружие) + Катапульта теперь отфильтровывает все оружие, т. Е. Кремневый замок
v0.53 Исправлена ​​ошибка, из-за которой кремневый замок иногда не регистрировал попадание в цель.

Улучшено прицеливание кремневым замком, чтобы легче поражать цели выше или ниже

Исправлен шар, слегка плавающий рядом с пальцами при перезарядке кремневого ружья.

Предметы для левой руки теперь корректно скрываются и восстанавливаются при перезарядке кремневого ружья.

Исправлен дым кремневого ружья, который казался слишком ярким в тенях или в пещерах.

v0.51 Исправлена ​​​​ошибка, из-за которой часть кремневого замка 8 не отображала всплывающую подсказку инвентаря.

Выстрелы из кремневого ружья теперь уничтожают хрупкие деревянные предметы (например, столы и ящики) и сталагмиты.

v0.50 Добавлена ​​навигация по инвентарю с помощью геймпада для поиска новых фотографий тайников и деталей кремневых замков.
v0.49 Кремневый пистолет и детали добавлены в игру

В этом патче мы добавили новый тип оружия. Он состоит из частей, и его можно построить, найдя части в скрытых тайниках по всему миру. Мы также добавили новые фотографии, чтобы помочь вам найти эти места. Вы можете найти фотографии, спрятанные в пещерах и других местах вокруг леса.


Оружие
Оси Планетарный топор • Самодельный топор • Ржавый топор • Современный топор • Альпинистский топор
Ближний бой Катана • Мачете • Теннисная ракетка • Дубина • Созданная дубина • Бензопила (топливо) • Модернизированная палка • Модернизированный камень • Слабое копье • Модернизированное копье
Дальний бой Самодельный лук • Современный лук • Слабое копье • Улучшенное копье • Ракетница (Патроны для ракетницы) Пистолет с кремневым замком (Патроны для старого оружия) • Рогатка (Камень для метания)
Снаряды Молотов • Бомба • Головная бомба • Бомба-липучка • Динамит • Стрела • Костяная стрела • Огненная стрела • Ядовитая стрела • Современная стрела
Разное Палка • Камень • Кость • Панцирь черепахи • Рука • Нога • Голова

Контент сообщества доступен по лицензии CC BY-NC-SA 3.
