Газонокосилка своими руками – не сложнее, чем любое другое садовое приспособление. Как сделать косилку своими руками
Как собирается своими руками сенокосилка?
Владельцы земельных участков согласятся, что покос трав с привлечением техники проходит значительно легче, нежели выполнение этого процесса вручную. В магазине подобное устройство стоит немало. Выход в такой ситуации - смастерить данное приспособление своими руками. Сенокосилка обойдется значительно дешевле, а функционировать будет так же.
Виды устройств по принципу действия
Выделяют несколько разновидностей устройств для скашивания травы. По своей конструкции и принципу действия они подразделяются на три вида:
- Роторные (наиболее популярные).
- Сегментные.
- Косилка-повозка.
Самодельная сенокосилка может быть любого вида.
Способ применения косилок
В зависимости от способа использования, выделяют следующие типы:
- Навесные, которые агрегатируются с техникой. Мощность данного устройства будет напрямую зависеть от мощности техники.
- Самоходные. Такие косилки напоминают детские машинки. Только у них на дно прикреплены ножи, которые во время движения срезают траву.
- Сенокосилка ручная, которая отличается простотой эксплуатации и более низкой стоимостью, в сравнении с предыдущими вариантами. Но применение ее возможно лишь на небольших участках, так как обладает этот агрегат небольшой мощностью.
К последнему варианту относятся как сенокосилка электрическая, так и бензиновая.
Роторная косилка
Устройство данного механизма наиболее простое. Для его изготовления необходимо:
- Подобрать надежную раму. Ее изготавливают из металлического уголка 4 х 4 см.
- Диски от сеялки.
- 4 колеса с равным размером.
- Металлическая труба.
- Гайки, болты для крепления ножей.
Под размеры повозки вырезается металлический лист. Далее из произвольной бочки отрезается дно. Также вырезается кожух, размер которого должен быть немного больше диаметра диска. К самому диску крепятся ножи. Ознакомиться с тем, как они крепятся, поможет чертеж сенокосилки, который можно посмотреть на картинке ниже. Элементы соединяются между собой с помощью сварки.
Работает самодельная сенокосилка по следующему принципу. Ножи способны вращаться на 360 градусов. Диск вращается, что создает центробежные силы. Под их действием начинают расправляться ножи.
Отдельные элементы устройства можно взять от старой бензопилы.
Сегментная косилка
Косилка сегментного типа по своему устройству является более сложным вариантом. Но и она может быть изготовлена своими руками. Сенокосилка такого типа собирается следующим образом:
- Понадобится металлический профиль с размерами 15 х 50 х 120 мм.
- В нем делается 12 отверстий, диаметр которых будет подходить для болта М8.
- К профилю через подготовленные отверстия крепятся ножи. Для этого используются болты упомянутого выше размера. Причем ножи должны быть закреплены с двух сторон.
- Вместе с крайними ножами крепятся полозья и прижимы.
- Далее устанавливаются колесики. Прекрасно подходят от старой детской коляски.
Работает сенокосилка следующим образом. Ножи приводятся в действие, благодаря специальному механизму, который передает с помощью вала вращательные движения от мотоблока. Стоит отметить, что ножи двигаются вращательными и обратно-поступательными движениями. За счет этого даже высокая трава скашивается без особого труда.
Особенностью является тот факт, что трава срезается, но не измельчается.
Косилка-повозка
Этот вариант также более сложный, в сравнении с роторной косилкой. Но и он поддается изготовлению своими руками. Сенокосилка позволяет убирать растения с толстым стеблем, так как скашивает растения с большой силой. Этот вариант конструкции легко можно переоборудовать в снегоуборочную машину.
- Рама изготавливается путем сварки металлических уголков. К ней крепятся колеса (можно от детской коляски). Рекомендуется делать раму шириной 40 см и длиной 80 см. Но могут быть и другие размеры.
- На нее укладывается лист металла или фанеры.
- Далее к раме монтируются 2 барабана, которые вращаются. Сделать их можно из консервных банок. Для этого необходимо срезать дно и верх банки, после чего заменить их деревянными кругами. Еще один вариант для барабана – диск, изготовленный из стального листа. Всего необходимо 4 банки с диаметром по внешней стороне 20 см и еще 4 банки с диаметром 17 см.
- Соединяют две банки с разными размерами между собой, используя при этом болты. К дискам крепятся ножи (по 4 шт. на каждый). Расстояние между ножами должно быть одинаковым. Между ножом и диском оставляют зазор примерно в 1-2 мм. Это облегчит процесс вращения.
- На углах барабанов делаются пазы размером примерно 13 см. По ним будет вращаться транспортная линия.
Соединение косилки с техникой
Собранная своими руками сенокосилка может работать только после подключения ее к технике (мотоблоку, минитрактору). И сделать это нужно точно и аккуратно. Даже малейшее отклонение от уровня опасно, за счет большой скорости вращения.
При подключении самодельного устройства косилки к мотоблоку необходимо включать режим реверса. Сцепление с валом отбора мощности производится путем соединения узла изготовленной сенокосилки и гнезда сцепки техники.
В процессе эксплуатации необходимо соблюдать технику безопасности. Перед началом работы следует тщательно проверить, затянуты ли все болты, закреплены ли детали. Нельзя работать вблизи посторонних лиц, надевать на время работы широкую одежду.
Таким образом, собранная своими руками сенокосилка готова к использованию. В зависимости от имеющихся материалов и необходимой мощности, устройство может иметь несколько конструктивных видов. Но в любом случае сенокосилка позволит убрать траву быстро и без особых усилий.
fb.ru
Давайте сделаем надежную газонокосилку своими руками
Содержание статьи:
Мотивация для создания инструмента из подручных материалов
В первую очередь необходимо определить, какой инструмент эффективно заменит обычную ручную косу при уходе за участком. Возможно, плотная засадка, частые кусты и клумбы не обеспечат доступ к окашиваемой площади, и тогда «вихры» травы нужно будет убирать вручную. Газонокосилку своими руками нужно собирать для скашивания площади, больше 4 соток.
Выбрать способ приведения в движение резаков – основа сбора необходимых узлов. Ножи можно приводить в движение:
- вследствие ручного воздействия, толкания вперёд механизма, что требует большой физической силы;
- используя электрическую энергию однофазного или трехфазного тока;
- мотором от аккумулятора;
- используя двигатель внутреннего сгорания, двух или четырехтактный.
Определившись с энергетической составляющей, потребуется выбрать колёса, рукоятку, платформу для сбора газонокосилки своими руками. Собрать необходимый крепеж и составляющие схемы подключения, защиты и соединения.
Принципы использования электрических двигателей
Электрический двигатель может быть однофазным, работающим от сети напряжением 220 В, или трехфазным. При подключении мотора необходимо соблюдать все правила безопасности при работе с электроприборами. Должна быть выполнена защита УЗО для однофазного электродвигателя, а мощный трёхфазник иметь в схеме конденсаторы, соответствующей емкости.
Создавая инструмент самостоятельно, помните, что он является средством повышенной опасности. Необходимо включить в схему блокирующую кнопку, срабатывающую при заклинивании или поломке ножа. Нельзя работать с электрическими косилками во влажную погоду, по утренней росе.
Более сложные модели с двигателем, мощностью от 1,5 до 6 кВт устанавливают на специально выполненной подошве. Двигатель лучше использовать асинхронный, он менее шумный. Ходовая часть представляет металлические обрезиненные колеса с широким протектором, чтобы трава меньше мялась. Подшипниковые узлы во втулках на оси более надёжны, чем пластиковые вкладыши.
Выполнить деку и нож можно используя старую сковородку и пластину из инструментальной стали. Конструкция, когда на оправку крепятся ножи, более эффективна. Важно соблюдать пропорции и профиль заточенных кромок, используя чертежи на фото газонокосилки своими руками.
Большое значение для работоспособности быстроходного узла имеет правильная центровка. Небольшое биение может создать сильную вибрацию, разрушить соединения, создать люфт за счёт выработки посадочных мест.
В домашнем хозяйстве всегда скапливаются отслужившие свой срок механизмы и детали. Кое- что можно найти на бытовых свалках старых вещей. К сожалению, такие кладбища окружают любой жилой район. Прекрасно подойдут колёса от детской коляски, пригодится и ручка от неё. Вои пример газонокосилки своими руками из стиральной машины советских времён. Их тогда делали из крепкого металла. Двигатели от этих машин как нельзя лучше по параметрам и мощности подходят для использования в газонокосилке.
Качественный стальной корпус послужит защитной юбкой и направляющей при отбрасывании травы вбок. Кроме мотора, используются два шкива и ремень для передачи вращения с двигателя на привод ножей. Мотор закрепляют на платформе и подключают на одну фазу.
Подобная самодельная косилка работает на придомовой территории, так как привязана к сети питающим шнуром. Можно воспользоваться специальным катушечным проводом удлинителем, подобрав сечение, соответствующее мощности двигателя. Такое устройство выпускается длиной не менее 40 метров и должно обеспечить мобильность.
Использование двигателя бензопилы в газонокосилке не требует дополнительной защиты. Он и так выполнен в пылевлагозащитном исполнении. Воздушные фильтры забиваются реже.
Как сделать мобильную газонокосилку своими руками? Изготовленный на основе дрели инструмент зависит от ёмкости аккумулятора и требует подзарядки в сети. В случае отсутствия электричества остаётся построить газонокосилку на основе двигателя внутреннего сгорания. Вся малая техника, которая заправляется бензином или горючей смесью может стать донором для самодельной машины для стрижки газона.
У вас есть старая бензопила «Дружба» или «Урал»?
Вот пример народной смекалки. Прекрасная рама из уголка выброшена за ненадобностью со склада в металлолом. Специальные узлы колёс с оборотом на 180 на шарнире нашлись там же. Не будь такой рамы, платформу можно было бы сварить. Вынесенный рабочий узел выполнен с независимым приводом от бензопилы посредством ременной передачи. Крутящий момент передаётся на диски, где режущим инструментом служат металлические цепи длиной 25 см. Газонокосилка из бензопилы своими руками эффективно используется в течение нескольких лет. Выполнен усовершенствованный вариант с роторным резаком и двухколёсной рамой. Он более производительно работает, но сложен в изготовлении.
Каждый мастер гордится своей смекалкой и работоспособностью инструмента. Однако следует понимать, что коллективный разум конструкторов, дизайнеров создаёт не менее функциональные, но более безопасные инструменты.
К достоинствам самодельных инструментов относят:
- экономию средств на приобретение инструмента;
- возможность использовать потерявшие товарную ценность, но годные к использованию детали;
- доскональное знание своего инструмента и возможность его усовершенствования и ремонта.
Высота скашивания травы не регулируется, и не всегда полянка получается постриженной ровно. Отсутствие травосборника увеличивает долю ручного труда. Тяжёлый инструмент с узкими колёсами, бывает, портит внешний вид газона – это объективный ответ, почему лучше использовать инструмент заводского изготовления.
Видео об одном из вариантов газонокосилки из стиральной машинки
www.glav-dacha.ru
Газонокосилка своими руками (механическая, электрическая)
СодержаниеСобственники частных домовладений держат придомовую территорию в чистоте. Это показатель статусности и аккуратности человека. Газонная трава нуждается в особом внимании, так как ее нужно уметь не только вырастить правильно, но и поддерживать в опрятном виде. Не составляет труда приобрести газонокосилку необходимой конфигурации и мощности.
Газонокосилка своими руками будет уместна для хозяев, которые хотят сэкономить денежные средства. При наличии двигателя и подручных средств можно за короткий промежуток времени собрать электрокосу самостоятельно.
Общее строение и разновидность
Существует несколько типов газонокосилок:
Преимущества первых — эффективности работы.
Газонокосилка из стиральной машины
Это универсальные механизмы для ухода за травой. Спектр использования в домашних условиях и коммунальными службами. Преимущество вторых — удобство эксплуатации, компактность. Работают от электричества, что ограничивает возможность эксплуатации. Простота строения преимущество третьих типов.
Недостаток — необходимость физических усилий, что ограничивает использование на участках площадью более 100 метров квадратных.
Преимущество последних — мобильность и отсутствие кабеля. Возможность применения на площадях от 200 метров квадратных.
Собрав самостоятельно это оборудование можно изучив соответствующую информацию. Сборка этого агрегата из подручных материалов не займет много времени и сэкономит семейный бюджет. Косилка из бензопилы, по мощности, не будет уступать готовым изделиям. Состоит косилка своими руками из следующих деталей:
- нож;
- ручка управления;
- колеса;
- двигатель достаточной мощности;
- защитный чехол;
- кабель питания.
Каркас — металлический лист, толщиной 3 мм. Лист укреплен рамой из металлических углов. Сверху размещается двигатель, снизу защитный чехол. Сбоку — оси для колес и рукоятки для управления механизмом.
Газонокосилки сделанные своими руками
Двигатели для газонокосилки используют двух типов : фланцевый или обычный. В случае с первым крепление происходит к листу с помощью отверстий совпадающих с фланцевыми. Во втором привариваются две стойки из уголка (должны совпадать с лапами двигателя). Узел резки является центральным местом механизма. Состоит из оправы на которой размещены ножи.к меню ↑
Как сделать газонокосилку своими руками?
В качестве основы используется готовый металлический каркас. Электродвигатель используется из бытового прибора. Основной критерий выбора — мощность 500 Вт и число оборотов 3000 об/мин. Чем выше количество оборотов, тем стрижка травы происходит ровнее.
Для этой цели послужит двигатель из бензопилы, стиральной машины или из старого пылесоса. При фиксировании электродвигателя необходимо следить чтобы вал был в центральной части шасси. Стандартная длина ручки 90 сантиметров. В зависимости от роста работника ее высота может варьироваться.
к меню ↑Газонокосилка своими руками (видео)
к меню ↑
Нож
Следующим этапом изготовления является нож. Изготавливается из стали листовой. Ширина отрезка 20-50мм. Нож должен быть тонким, но прочным. Может быть двух видов. Первый — в виде полосы, крепящейся симметрично оси оправки. Длинна ножа равна ширине захвата, что составляет 30 см. Концы полосы затачиваются. Второй вариант — крепящиеся по краям под углом 180 градусов относительно друг друга.
Нож длинной 80мм. Для предотвращения наматывания травы на вал режущие кромки должны быть чуть загнутыми вниз. Нож болтами крепится к диску. Крепление одним болтом позволяет режущему механизму складываться при препятствии. Деформация и поломка при этом исключены. Второй более надежен, однако есть риск повреждения режущего механизма. Для предотвращения откручивания при креплении используются шайба — гровер и контргайка.к меню ↑
Вал
Диаметр вала равен диаметру отверстия. Отверстия симметричны относительно друг друга, и прорезаются заранее. Из стали изготавливается и защитный чехол(кожух). Представляет собой круг с диаметром 530 мм, отверстие, находящиеся посередине (диаметр превышает окружность вала на 5 мм).
Приваривается к корпусу так, чтобы перекрывать конец вала на 2,5-3 см. Необходим для защиты вала и двигателя от механических повреждений и загрязнения. Для охлаждения двигателя в чехле делаются отверстия. Газонокосилка из болгарки электрическая по функциональности и мощности не уступает промышленной.
Вал с ножом для газонокосилки
к меню ↑Колеса
Количество колес подбирается индивидуально. Возможность выбрать 3, 4, 2 колеса. Двухколесная электрокоса более маневренна и борется с травой в самых недоступных местах. Можно воспользоваться имеющимися или сделать самостоятельно. В качестве сырья подойдет фанера или подшипники. Чем больше диаметр тем лучше травокосилка передвигается по почве.к меню ↑
Двигатель
Для такой цели подойдет любой исправный агрегат. Дрель, пылесос, бензопила, стиральная машина подойдут как нельзя кстати. Идеальная мощность один киловатт. Это дает возможность реже затачивать нож. Основной принцип выбора-площадь захватывания травы. Чем она больше, тем мощнее должен быть двигатель.к меню ↑
Преимущества и недостатки
Основным преимуществом самодельной электрической газонокосилки является ее стоимость, возможность самому сконструировать из подручных деталей. В случае поломки ремонт газонокосилки своими руками обойдется бюджетней и займет меньше времени, нежели он будет делаться в специализированной мастерской.
Недостаток — угроза поражения электрическим током и травмирование режущим механизмом. Для предотвращения последних необходимо соблюдать меры предосторожности.к меню ↑
Техника безопасности
Тщательно изолированные точки подсоединения электропровода являются основным правилом безопасности. Изоляция должна быть целой. Кабель с двойной изоляцией используют при питании двигателя. Электрокосилка должна иметь заземленный корпус.
Самодельная газонокосилка на солнечных батареях
Самодельная газонокосилка используется в исправном виде, работающий находится в защитной одежде и обуви. Это избавит от травм. Эксплуатация проходит при сухой погоде. Придерживаясь правил безопасности мотокосилка позволит содержать свой газон в порядке не угрожая здоровью пользователя.
Самодельная газонокосилка принесет пользу хозяевам в том случае, если механизм сделанный с учетом требований безопасной эксплуатации.
Мотокоса Эхо обеспечит порядок на любимом газоне во дворе и за его пределами. Механическая газонокосилка — самый эффективный способ обработки территории. Изготавливая газонокосилку своими руками из стиральной машины, хозяин экономит денежные средства за счет использования подручных материалов. Газонокосилки из бензопилы своими руками альтернатива фирменным агрегатам.
moezerno.ru
Самодельная косилка для мотоблока - как изготовить своими руками
Сделанная собственными руками косилка для мотоблока поможет сэкономить семейный бюджет и гарантирует качество инструмента. В связи с этим нужно рассматривать такие типы оборудования, предназначенного для покоса травы, соорудить которые позволяют бытовые условия.
Такие приспособления разделяют на несколько основных типов: сегментные, роторные и косилки-повозки. Для роторных и сегментных косилок основой является станина, изготовленная при помощи сварки, из стального уголка с размерами сторон 40 миллиметров. На неё крепится всё остальное оборудование.
Содержание:
- Роторная косилка
- Сегментная косилка
- Косилка-повозка
- Правила установки

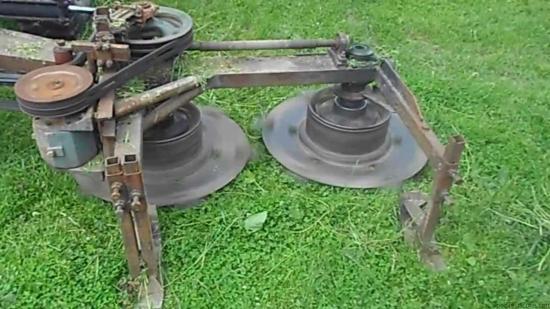

Роторная косилка
Такой вид оборудования можно использовать, чтобы подстригать газоны или косить траву в целях заготовки сена. Необходимо обратить внимание на то, что данное приспособление может качественно срезать высокую траву, и дробить и заламывать низкую.
Главные рабочие инструменты – ножи. Они крепятся к поверхностям металлических кругов шинкой. Устройство роторной косилки для мотоблока осуществляет своё действие при помощи вала отбора мощности или ременного шкива, с помощью ремня, это зависит от модели используемого мотоблока.
Для того, чтобы самостоятельно смастерить самодельную роторную косилку своими руками, понадобится два диска для роторов. Их нужно вырезать из листовой стали толщиной не меньше 2,5 миллиметров, диаметром 39 сантиметров. Для этого прекрасно подойдёт днище металлической бочки, в которой было машинное масло или диски от сельскохозяйственной сеялки.
Нужно сделать восемь крепких стальных ножей. Для их изготовления подойдёт сталь с такой маркировкой, как, например, 65Г или в качестве ножей можно приспособить сегменты для косилки сегментного типа.
На дисках закрепить по 4 ножа. Для их креплений понадобится просверлить отверстия в железных кругах, сверлом по металлу с диаметром 6мм. Закрепить режущие элементы на диске требуется с помощью шинки. Зазор между ею и режущим элементом должен на 2мм превышать толщину ножа. Необходимо, чтобы они свободно вращались вокруг собственной оси. Благодаря этому ножи не сломаются, встретив на своём пути что-то крепкое.
Строго по центру кругов приварить отрезки металлической трубы, посредством которых будут вращаться рабочие диски. Сварочный шов необходимо сделать крепким. В качестве опоры, расположенной снизу, подойдёт диск лущильника.
Диаметр этого диска не может превышать 45 сантиметров. Если размер больше, то лишнее нужно отрезать болгаркой.
Важно!!! Диски на косилке роторного типа нужно установить таким образом, чтобы они вращались во внутрь. Таким образом будет получаться аккуратный валок из скошенной травы.
Для изготовления осевого вала понадобится отрезок металлической трубы диаметром 3 сантиметра и по паре подшипников 180 и 106. На оси нужно закрепить нижний подшипник, а верхний - на шкиве. Диски установить на оси, затем приварить вал к шкиву с помощью сварки. Вращение дисков обеспечат подшипники.
Чтобы обеспечить безопасную работу устройства нельзя забывать об установке кожуха для защиты.
Сегментная косилка
Для собственноручного изготовления самодельной сегментной косилки к мотоблоку, нужна прямоугольная металлическая пластина 120х5х1,5 сантиметра. На одинаковом расстоянии друг от друга нужно просверлить 12 отверстий диаметром 10 миллиметров под болты М8.
Это нужно для крепления направляющей, длинна которой составляет 89 сантиметров. На ней устанавливаются ножи и зубцы. Таких направляющих должно быть две и установить их нужно на обеих плоскостях пластины. Перед установкой направляющих, на которых закреплены заклёпками ножи, необходимо установить полозки.
По ним будут двигаться направляющие. Затем направляющие закрепить с помощью прижимов, которые нужны для удерживания направляющих с ножами на металлической пластине.
Важно!!! Ножи, находясь в крайнем левом или крайнем правом состоянии должны сходиться по центру вершин. Другими словами, они должны находить точно один на один без смещений. При выполнении этого условия, скашивание травы будет более качественным.
Необходимо на шасси устройства установить колесо для опоры. Косилка приводится в движение при помощи ВОМ.
Косилка-повозка
Этот вид косилки возможно использовать летом для скашивания травы, а зимой – для очистки от снега тротуаров. У данной модели достаточно сложная конструкция. В ней пара барабанов, которые соединены рамой и транспортировочной лентой, на которой есть специальные зацепы.
Для станины сваривают трубы. Затем на неё устанавливают колёса и фанеру, вместо неё можно использовать жесть. Косилка имеет размер 800х400 мм.
В качестве барабанов можно использовать банки из-под консервов большого диаметра. Нужно вырезать оба донышка. Вместо них устанавливаются деревянные круги. Барабаны установить парно и закрепить на низ режущие поверхности по четыре штуки на каждый.
При их установке нужно оставить зазор 1 мм, для свободного вращения. Затем собранные барабаны установить на станину. Между собой их нужно соединить транспортной лентой, которую можно сделать из куска резины.
Правила установки
При правильном изготовлении косилки не удастся насладиться результатом, если её подключение к двигателю выполнено неправильно.
При установке самодельно изготовленных приспособлений нужно выполнить не сложные условия:
- мотоблок должен находиться в режиме реверса;
- подключая оборудование к ВОМ, соединительный узел требуется установить в соответствующее гнездо сцепки;
- закрепить оборудование нужно при помощи пальца, на котором предусмотрен фиксатор. Это предохранит палец от выпадения во время работы;
- ножи требуется закрыть кожухом для защиты, чтобы предохранить себя и окружающих от летящих из-под них кусочков травы и земли, если на участке, где косится трава много кротовых куч;
- приступая к скашиванию травы, нужно начинать работу на малых оборотах двигателя, при этом муфта сцепления должна находиться во включённом состоянии;
- работая с косилкой нельзя торопиться, нужно аккуратно и внимательно выполнять повороты.
Самостоятельно изготовленное устройство для мотоблока не должно нести в себе опасность для окружающих. Перед тем, как приступить к собственноручному созданию оборудования подумайте, достаточно ли у Вас мастерства и опыта, чтобы выполнить эту работу.
Возможно, что лучше приобрести готовое оборудование или заказать его изготовление более опытному мастеру.
Более наглядно о том, как изготавливается косилка для мотоблока - на видео:
