Самодельная косилка для мотоблока — как изготовить своими руками

Автор: deneb | Комментарии: 0

Сделанная собственными руками косилка для мотоблока поможет сэкономить семейный бюджет и гарантирует качество инструмента. В связи с этим нужно рассматривать такие типы оборудования, предназначенного для покоса травы, соорудить которые позволяют бытовые условия.

Такие приспособления разделяют на несколько основных типов: сегментные, роторные и косилки-повозки. Для роторных и сегментных косилок основой является станина, изготовленная при помощи сварки, из стального уголка с размерами сторон 40 миллиметров. На неё крепится всё остальное оборудование.

Содержание:

Роторная косилка
Сегментная косилка
Косилка-повозка
Правила установки

Роторная косилка

Такой вид оборудования можно использовать, чтобы подстригать газоны или косить траву в целях заготовки сена. Необходимо обратить внимание на то, что данное приспособление может качественно срезать высокую траву, и дробить и заламывать низкую.

Главные рабочие инструменты – ножи. Они крепятся к поверхностям металлических кругов шинкой. Устройство роторной косилки для мотоблока осуществляет своё действие при помощи вала отбора мощности или ременного шкива, с помощью ремня, это зависит от модели используемого мотоблока.

Для того, чтобы самостоятельно смастерить самодельную роторную косилку своими руками, понадобится два диска для роторов. Их нужно вырезать из листовой стали толщиной не меньше 2,5 миллиметров, диаметром 39 сантиметров. Для этого прекрасно подойдёт днище металлической бочки, в которой было машинное масло или диски от сельскохозяйственной сеялки.

Нужно сделать восемь крепких стальных ножей. Для их изготовления подойдёт сталь с такой маркировкой, как, например, 65Г или в качестве ножей можно приспособить сегменты для косилки сегментного типа.

На дисках закрепить по 4 ножа. Для их креплений понадобится просверлить отверстия в железных кругах, сверлом по металлу с диаметром 6мм. Закрепить режущие элементы на диске требуется с помощью шинки. Зазор между ею и режущим элементом должен на 2мм превышать толщину ножа. Необходимо, чтобы они свободно вращались вокруг собственной оси. Благодаря этому ножи не сломаются, встретив на своём пути что-то крепкое.

Строго по центру кругов приварить отрезки металлической трубы, посредством которых будут вращаться рабочие диски. Сварочный шов необходимо сделать крепким. В качестве опоры, расположенной снизу, подойдёт диск лущильника.

Диаметр этого диска не может превышать 45 сантиметров. Если размер больше, то лишнее нужно отрезать болгаркой.

Важно!!! Диски на косилке роторного типа нужно установить таким образом, чтобы они вращались во внутрь. Таким образом будет получаться аккуратный валок из скошенной травы.

Для изготовления осевого вала понадобится отрезок металлической трубы диаметром 3 сантиметра и по паре подшипников 180 и 106. На оси нужно закрепить нижний подшипник, а верхний — на шкиве. Диски установить на оси, затем приварить вал к шкиву с помощью сварки. Вращение дисков обеспечат подшипники.

Чтобы обеспечить безопасную работу устройства нельзя забывать об установке кожуха для защиты.

Сегментная косилка

Для собственноручного изготовления самодельной сегментной косилки к мотоблоку, нужна прямоугольная металлическая пластина 120х5х1,5 сантиметра. На одинаковом расстоянии друг от друга нужно просверлить 12 отверстий диаметром 10 миллиметров под болты М8.

Это нужно для крепления направляющей, длинна которой составляет 89 сантиметров. На ней устанавливаются ножи и зубцы. Таких направляющих должно быть две и установить их нужно на обеих плоскостях пластины. Перед установкой направляющих, на которых закреплены заклёпками ножи, необходимо установить полозки.

По ним будут двигаться направляющие. Затем направляющие закрепить с помощью прижимов, которые нужны для удерживания направляющих с ножами на металлической пластине.

Важно!!! Ножи, находясь в крайнем левом или крайнем правом состоянии должны сходиться по центру вершин. Другими словами, они должны находить точно один на один без смещений. При выполнении этого условия, скашивание травы будет более качественным.

Необходимо на шасси устройства установить колесо для опоры. Косилка приводится в движение при помощи ВОМ.

Косилка-повозка

Этот вид косилки возможно использовать летом для скашивания травы, а зимой – для очистки от снега тротуаров. У данной модели достаточно сложная конструкция. В ней пара барабанов, которые соединены рамой и транспортировочной лентой, на которой есть специальные зацепы.

Для станины сваривают трубы. Затем на неё устанавливают колёса и фанеру, вместо неё можно использовать жесть. Косилка имеет размер 800х400 мм.

В качестве барабанов можно использовать банки из-под консервов большого диаметра. Нужно вырезать оба донышка. Вместо них устанавливаются деревянные круги. Барабаны установить парно и закрепить на низ режущие поверхности по четыре штуки на каждый.

При их установке нужно оставить зазор 1 мм, для свободного вращения. Затем собранные барабаны установить на станину. Между собой их нужно соединить транспортной лентой, которую можно сделать из куска резины.

Правила установки

При правильном изготовлении косилки не удастся насладиться результатом, если её подключение к двигателю выполнено неправильно.

При установке самодельно изготовленных приспособлений нужно выполнить не сложные условия:

мотоблок должен находиться в режиме реверса;
подключая оборудование к ВОМ, соединительный узел требуется установить в соответствующее гнездо сцепки;
закрепить оборудование нужно при помощи пальца, на котором предусмотрен фиксатор. Это предохранит палец от выпадения во время работы;
ножи требуется закрыть кожухом для защиты, чтобы предохранить себя и окружающих от летящих из-под них кусочков травы и земли, если на участке, где косится трава много кротовых куч;
приступая к скашиванию травы, нужно начинать работу на малых оборотах двигателя, при этом муфта сцепления должна находиться во включённом состоянии;
работая с косилкой нельзя торопиться, нужно аккуратно и внимательно выполнять повороты.

Самостоятельно изготовленное устройство для мотоблока не должно нести в себе опасность для окружающих. Перед тем, как приступить к собственноручному созданию оборудования подумайте, достаточно ли у Вас мастерства и опыта, чтобы выполнить эту работу.

Возможно, что лучше приобрести готовое оборудование или заказать его изготовление более опытному мастеру.

Более наглядно о том, как изготавливается косилка для мотоблока — на видео:

Самодельные косилки для мотоблока своими руками

Основные типы косилок

Все косилки модели косилок делятся на два основных блока. Они могут быть либо роторными, либо сегментными. Это можно также заметить, изучая фото самодельных косилок.

Косилка, которая считается сегментной является достаточно капризной в обслуживании по причине того, что подвержена частым засорам.

Поэтому работу приходиться приостанавливать и прочищать технику. Именно поэтому самодельная сегментная косилка изготавливается садоводами реже, чем роторная.

Сегментная косилка

Для того, чтобы своими руками сделать вполне функциональную и рабочую сегментную косилку, следует взять металлическую трубу с прямоугольным сечением 1200х50х15 мм или отрезок полотна обычной косы, и высверлить на равном расстоянии двенадцать 10-миллиметровых гнезд под установку крепежных болтов М8. Впоследствии на них будет прикреплена направляющая металлическая полоса длиной 890 мм с зубцами и ножами, устанавливаемых с обеих плоскостей прямоугольной трубы.

Ножи имеют спинки с сегментами и обоймами приводного рычага. На трубе с обеих сторон так же устанавливают прижимы и полозки. На шасси косилки монтируется опорное колесо. Рабочая часть сегментной косилки приводится в движение валом отбора мощности используемого силового агрегата.

Чертеж сегментной косилки

Благодаря использованию сегментной косилки можно проводить качественный скос свежей растительности без ее измельчения. На видео можно посмотреть работу оборудования.

Описание косилок

Главная функция данного вида сельскохозяйственной техники уже заложена в их названии. Они предназначены для того, чтобы скашивать траву.

Роторная косилка уже давно получила и другое название, которое можно услышать не реже, чем и основное. Ее называют также дисковой. Так как за основную функцию срезания травы отвечают именно специальные диски.

Как правило, дисковая- это самодельная косилка для минитрактора и работает она только совместно с ним. Суть ее достаточно простая, а именно в действие приводится колесо, которое считается опорой всей конструкции. Далее за счет колес начинает функционировать система резки.

Разновидности косилок

Для того чтобы правильно подобрать оборудование, необходимо определить его необходимость и фронт работ. Исходя из этого, по техническим характеристикам определить нужную разновидность косилок. Для самостоятельного изготовления подходит фронтальный тип, у которого стригущая часть расположена спереди.

Существует две основные разновидности косилок. Они отличны не только по внешнему виду, но и по особенностям в работе и предназначению.

Роторная

Роторная косилка используется при скашивании не только травы и кустарников, но и другой растительности на поле. Она способна справляться со своей задачей как на больших участках, так и на маленьких, применима и на ферме, и на даче. Второе ее название – дисковая. С мотоблоком соединяется несколькими способами:

навесным;
полунавесным;
прицепным.

В свою очередь ножи у навесной косилки располагаются либо спереди, либо сбоку, либо сзади.

Конструкция несложная – несколько дисков с острой режущей поверхностью вместе с опорным колесом крепят на одной раме. Колесо приводит в действие диски с ножами, они срезают растительность.

Чем больше на осевой раме закреплено дисков, тем большую площадь можно обрабатывать одновременно.

Основной недостаток роторной косилки – повышенная травмоопасность. Диски дают защиту сверху. Но если ножи по каким-то причинам отвинтятся, то, имея большую скорость вращения, полетят в бок, в результате чего есть вероятность получения травмы.

Сегментная

Сегментная косилка для подсоединения к мотоблоку представляет собой раму с брусками, на которые закрепляют ножи. В процессе совершаемых обратнопоступательных движений они скашивают траву. Стригущие элементы подвижны, они повторяют неровности грунта независимо от сложности, поэтому растительность срезается «под корень». Преимущества сегментной косилки перед роторной:

Работает и с сорняками, и с высокой растительностью с толстыми стеблями.
Используется как сенокосилка.
Легкость при эксплуатации, ремонт требуется крайне редко.
Возможность установки косилки сбоку или сзади к мотоблоку – при работе не затрагивается уже скошенная трава.
Ножи устанавливаются максимально сбалансировано, поэтому сооружение практически не вибрирует, его легко держать в руках и управлять.

Режущая часть косилки установлена под углом 20°, так обрабатываются самые сложные неровные поверхности. Включение/выключение механизма автономно, независимо от мотоблока, что позволяет отключить агрегат в аварийных ситуациях.

Недостатками являются большие размеры и вес. Ею сложно управлять, а для маленьких участков сегментная косилка совсем не подходит.

Состав косилки

Все без исключения чертежи самодельных косилок подробно пояснят количество комплектующих для их создания. Поэтому не стоит пренебрегать аналитикой схем, а более оптимально выстроить свою исходя из деталей в наличии.

Но все же есть составляющие, которые обязательны для любой модели:

Колеса, которые берутся в диаметрах до 45 см и в количестве, соответственно, 4 штук.
Ось, отвечающая за весь крепеж, должно быть в конструкции 2 штуки.
Металлический лист, размер варьируется в зависимости от модели.
Ножи, для конструкции понадобится 4 штуки.
Также для скрепления деталей понадобятся шурупы, которые должны быть с запасом, и гайки.
Специальная бочка из металла, имеющая дно.
Сварочный аппарат.
Ручка для управления. Ее может заменить менее удобная составляющая, а именно труба.

Стоит отметить, что далеко не все детали обязательно сразу идти и покупать. В этом случае сама инструкция о том, как сделать самодельную косилку получится достаточно затратной.

В качестве колес для техники могут подойти и, например, оставшиеся от старой коляски, если они являются металлическими.

Также наверняка на участке найдется и подходящая бочка. Поэтому, составляя схему будущего приспособления стоит предварительно оценить то, что можно использовать из наличия.

Как сделать косилку для трактора своими руками?

Самодельное навесное оборудование для трактора – бюджетная альтернатива заводским приспособлениям. Имея хорошую сноровку и запас качественных материалов, их, как и другие самоделки – дровокол на трактор или сеялку, можно сделать своими руками.

Ход работ для самодельной роторной сенокосилки:

0,4 м отрезки металлического уголка свариваем каркас – раму;
Из толстостенного металла вырезаем две окружности с сечением 40 см или берем дно от старых металлических бочек;
Из стали делаем заготовки для пильной гарнитуры. Для упрощения задачи можно взять ножи от старой косилки с мотоблока или минитрактора;
Инсталлируем ножи на круги;
Приспосабливаем осевые валы из трубы с d=3 см. на них ставим по 1-му подшипнику;
Насаживаем диски с режущими накладками на центральный вал;
К осевой трубе привариваем шкив, предварительно снабдив его подшипником.

Более полный процесс сборки можно увидеть в видео инструкции.

Самодельная роторная косилка для мотоблока Ока.(Часть1)

Сделать сегментную косилку с кривошипно-шатунным механизмом самостоятельно будет сложнее:

Делаем подробный чертеж;
Исправный редуктор инсталлируем на опорную площадку;
На вал крепим ступицу, чтобы смещение составило 32 см, и связываем с осью;
Агрегируем шкив, предварительно одев на ведущий палец чашевидную крестовину с подшипником;
Делаем на ноже засечки под чашу;
Варим раму по обозначениям чертежа, на которую приспосабливаем колесо от тачки или детского самоката;
Соединяем раму с редуктором и ножами.

Основы для создания косилки

Не стоит спешить выбрасывать технику, которую дома планировать уже не предполагается, так как она может использоваться для другого фронта работ.

Так косилки создают из старых пылесосов, дополняя их специальными ножами, а также даже из громоздких и неповоротливых стиральных машин.

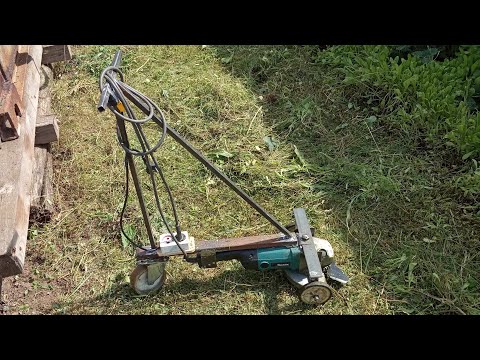

Главное понять суть действия данной техники по скашиванию травы, а идей из чего ее можно сделать немало. Если усовершенствовать болгарку, то и ее можно превратить в устройство по скашиванию травы.

Характеристики роторных косилок

Такая техника способна подстраиваться под необходимую высоту. То есть ее использование практично и удобно как для небольшой молодой травы, так и для целых зарослей.
Ее скорость может быть как максимальной, так и средней, что удобно в работе в труднодоступных местах.
За счет бесперебойной работы у косилки высокая производительность.

При правильной эксплуатации такая техника станет верным помощником на долгие годы вперед.

Эксплуатация косилок

Технику необходимо постоянно смазывать. Частота этого процесса зависит непосредственно от частоты использования. Ножи, которые отвечают за скашивание травы, периодически нужно менять.

Понять, что требуется замена несложно. Во-первых, техника начнет хуже работать, а, во-вторых, в выключенном состоянии можно провести пальцем

Важно перед началом работы проверять территорию. Так как, если произойдет, например, столкновение с камнем, косилка может быть сильно повреждена.

Минимально для такого инцидента следствием будет замена диска. Самые распространенные травмы, которые возникают при применении косилок- это те, что получаются при ее включенном состоянии. Поэтому ни в коем случае нельзя начинать осматривать технику, не выключив ее предварительно.

Установка косилки на мотоблок

Правильное изготовление косилки для мотоблока – это еще не все, ее нужно подсоединить к мотоблоку. Руководство по сборке:

Активируйте «реверс».
Любые манипуляции установки к ВОМ проделывают, переводя узел в гнездо крепления.
Зафиксируйте соединение, используя шкворень с пружиной. Отсутствие пружине может привести к поломке.
Во время работы прикройте ножи.
Уберите грузы с колес мотоблока (нужны для работы с почвой).
Скашивание происходит на меленьких оборотах.
Маневры должны быть плавными.

Независимо от типа косилки на мотоблок, сделанной своими руками, нужно следить, чтобы все было надежно закреплено и установлено. Безопасность очень важна.

Косилка – это тип навесного оборудования, предназначенный для скашивания сорняков и кустов подросших клубневых культур непосредственно перед их сборкой. Практическое применение косилки для мотоблока позволяет избавиться от лишней растительности практически любой высоты и толщины, сэкономив, при этом, время и силы фермера.

Правильное подключение косилки

Необходимо осмотреть еще раз и проверить на соединение весь крепеж, который был до этого установлен.
Отдельное внимание уделить мотоблоку или то устройству, которое будет использоваться на ней как движущаяся сила.
Запускается косилка, как правило, только с небольших оборотов: не выбирается изначально высокая скорость.
Проверить как скашивается трава на небольшом просматриваемом участке.
Если в процессе работы какие-либо шумы кажутся вновь появившимися, то это является первым признаком того, что есть неисправность, поэтому работу рекомендуется срочно приостановить.

При соблюдении всех рекомендаций можно создать технику, которая ни по своему сроку эксплуатации, ни по качеству исполнения требуемой от нее работы не будет уступать ни одной приобретенной модели.

Роторные косилки для трактора: устройство, принцип действия и популярные модели

Применяются для площадей в несколько га, а также для культур, урожайность которых превышает 200 ц/га. Конструктивно представляют собой опорный остов – раму, несущий на себе рабочие механизмы. При такой конструкции сенокосилки для трактора – это ножи, зафиксированные на шарнирах, вращение которых происходит посредством ременных передач (карданной, зубчатой и конической). Нередко сочетают в себе дополнительные возможности – сбора сена в валок или утилизации органической массы.

Среди популярных дисковых косилок для трактора следует отметить:

КРН-2.1 – в час скашивает травостой с площади в 29 га, перемещаясь со скоростью 15 км/ч;
КДН-210 – соединяется с задним ВОМом и рассчитана на небольшие территории;
Л-501-01 – отлично подойдет как для газона на спортивной площадке или в парке. Работает со скоростью 8 км/ч.

Нельзя не упомянуть всеми полюбившуюся роторную косилку КТМ-2, которую мы рассмотрим в деталях.

Фото самодельной косилки

Мощная самодельная газонокосилка для села своими руками

Эту мощную газонокосилку для села я сделал сам, там всегда много высокой травы, бороться с которой обычным ручным триммером не рационально. Этот зверек скашивает все, жесткую траву, небольшие деревья, уровни холмов, покрытых кротами, и даже вытачивает из земли старые кирпичи.

Конструкция самодельной газонокосилки оказалась очень удачной. Косилка не шумит как бензиновая, единственный минус в том, что надо таскать электрический провод, но это ерунда.

Газонокосилка работает от сети 220 вольт. У меня давно валяется без дела электродвигатель асинхронный от деревообрабатывающего станка, мощность двигателя 2,2 кВт, 380 вольт, 1420 об/мин. Такой мотор конечно не требуется, если у вас низкая трава и вы регулярно косите. Сам мотор очень тяжелый и катить его по земле сложно, лучше найти мотор 220 вольт на 1кВт, будет в два раза меньше. Мотор закреплен на раме с помощью железных уголков, скрепленных жестяными косынками. Для запуска мотора нужны конденсаторы, у меня их мало, поэтому мотор работает не на полную мощность. На рукоятке закреплена монтажная коробка, в которой размещен автоматический выключатель.

Рамку для косилки сделал из остатков железного уголка с полкой 25 мм, всего 4 штуки, скручиваются болтами М8 с гайками. Между уголками зажимается лист фанеры 4 мм и сзади прикручивается полоска такой же фанеры для защиты ножек, но лучше положить туда кусок жести.

Езда газонокосилки на 4-х колесах от детской коляски, они вращаются на болтах М10. Хорошо, что взял большие колеса, на маленьких ездить было бы невозможно. Ручку взял от старой коляски, на которой возят сумки, ручка коротковата, в будущем заменю на что-то другое.

На вал двигателя одевается шкив, к шкиву болтами М8 прикручивается железная пластина длиной 40 см сечением 40*4 мм. По краю пластины с помощью форточки сделаны насечки. Позже поменяю нож, поставлю 50 см в длину, валок будет шире, мощности двигателя для этого хватит. Есть проблема с наматыванием длинной травы на вал, это решается установкой двух пластиковых стаканов, которые будут входить друг в друга, это будет сделано позже.

Как косит эта самодельная электрическая газонокосилка, смотрите на видео. Первый выход оказался очень удачным; около 10 акров жесткой, & NBSP; скошена высокая трава с ветками деревьев и остатками кирпичей от старых клумб.

Добавить комментарий

Случайный Сделай сам

Пила под углом (аппарат для болгар, Fortune, USM)
Этот прибор помог мне распилить пучок металлопроката под углом 90 градусов без усилий.
100% Водометный катер своими руками
Давно думал распечатать корпус на 3D принтере или сделать вручную. Распечатать проще, но первый кораблик я решил сделать своими руками. В качестве основного материала использовал картон.
Самодельный 3д принтер v3.0
Представляю вашему вниманию самодельный 3д принтер. Собран из фанеры, алюминия, пластика и Ардуино. Этот принтер уникален тем, что его кинематика подсмотрена у Ultimaker, но сделана с качественными доработками.
Брошь из фетра улитка. Мастер класс.
У меня появилась новая страсть — броши из фетра. Такие маленькие, милые — могут стать самостоятельным подарком или отличным сюрпризом для главного.
Прикольная гирлянда как у Алекса Гайвера (WS2812)
Эта прикольная гирлянда собрана по дизайну Алекса Хайвера с использованием Arduino и адресной светодиодной ленты. В гирлянде много интересных эффектов, бегущий текст, несколько игр и возможность управлять всем этим с мобильного телефона.

Как сделать самоходную газонокосилку своими руками — пошаговый мастер-класс | Сделай сам

Пластиковые водопроводные трубы — замечательный материал, из которого можно сделать много нужных вещей для дома, не связанных с сантехникой. Итак, представляем самоходную газонокосилку из водопроводных труб. Чтобы собрать такой «луноход», не нужно иметь особых навыков.

Самодельную насадку симметричную сделать очень сложно. При вращении бита его не избежать, то есть есть вероятность, что он может сломаться. Лезвия хрупкие, при ударе о камень лезвие может сломаться.. И осколок поранить носильщика. После испытаний самодельную косилку следует заменить на катушку триммера или пластиковый диск.

Для начала заказываем в Китае три мотора, два колеса для масштабной модели джипа, пару колес для тележки.

Сейчас в строительном магазине находим пластиковую трубу диаметром 32 мм (25 мм), тройники, отводы 90 градусов и т.д. Разрезаем трубу на фрагменты. размер и количество видно на фото.

ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>

Протяните проводку.

Под проволоку сверлим отверстие.

Делаем поперечные пропилы в переходниках для установки колес.

Припаиваем провода к двигателям.

Установите двигатель в трубу, затяните хомут. Колесная группа надежно закреплена.

Собираем такую рамку, фрагменты легко состыковать по фото. Если конструкция собрана из труб ПВХ, соединения склеиваются между собой. Для начала собираем без клея, чтобы не перепутать элементы. С трубой из полипропилена дело обстоит сложнее, соединения свариваются специальным аппаратом.

Для изготовления самоходной косилки подходит пластиковая труба диаметром 32, 25 или 20 мм. Здесь нужно просто подобрать переходники для двигателей и передних колес.

Аналогично устанавливаются передние колеса. «Троллейбус» готов.

Косилка будет косить с лезвиями для канцелярского ножа. Они будут установлены на деревянную основу.

Установите двигатель в трубу и зафиксируйте его хомутом.

Панель управления изготовлена из пластикового пищевого контейнера. В контейнере находятся аккумуляторы, питающие работающие двигатели. В крышку контейнера встроены два трехпозиционных переключателя; они управляют двигателями косилки.

Приклеиваем лезвие к деревянной основе и фиксируем шурупом. Если он оторвется на полной скорости, то может сильно пораниться.

Двигатель косилки питается от свинцовой батареи 12 В. Тяжелая батарея добавит устойчивости тележке.

Двигатель косилки включается кнопкой.

Закрепите самодельную насадку на валу двигателя. Косить траву такой насадкой будет приятно, замена лезвий проста и недорога.

Припаяйте провода к двигателю косилки.

Установка самоходного радиоуправления потребует значительных затрат. Потребуется передатчик, приемник, управление ходом двигателей. Три регулятора двигателей, передатчик и приемник обойдутся вам примерно в 7000 рублей. включая доставку из Китая. Регулятор коллекторных двигателей X-Sag 45А —735 руб.

Радиопульт 6-канальный Turnigy TGY-i6 AFHDS, телеметрия 2,4 ГГц и 6-канальный приемник — 3447,22 руб.

Клей Tangit PVC U0,25 л — 600 руб.

Смотрите также: Какую газонокосилку выбрать — что лучше (газонокосилки, тракторы и райдеры)?

самодельная бензиновая косилка

Посмотреть это видео на YouTube
