Монтаж подвесного потолка из гипсокартона на двухуровневый металлический каркас своими руками.

В вашем доме высокий, но кривой потолок? И штукатурить вы не умеете? Не стоит сильно переживать по этому поводу. Если пожертвовать небольшим объемом помещения по вертикали, то опыт выполнения этой трудоемкой работы вам не пригодится. В этой статье предлагается к выполнению своими руками монтаж подвесного потолка из гипсокартона на двухуровневый металлический каркас вне зависимости от «черновой» поверхности потолка.

Каркас такой конструкции может опускаться на любую высоту, например, – для скрытого размещения вентиляции или систем кондиционирования.

Первоначальный вид потолка. Перед началом работ деревянное перекрытие было зачищено и изолировано влагонепроницаемой пленкой.

Для работы нам понадобятся:

  • уровень строительный;
  • перфоратор;
  • ножницы по металлу;
  • валик;
  • шпатель;
  • кисти;
  • шпаклевка;
  • армирующая лента;
  • шуруповерт или электродрель с насадкой;
  • металлический профиль UD 28/27 и CD 60/27;
  • скользящий подвес с зажимом;
  • двухуровневые или одноуровневые соединители;
  • дюбели и саморезы;
  • потолочный гипсокартон.

Разберем последовательность монтажа потолочной системы подвесного потолка из гипсокартона.

Содержание

  1. Выбор конструкции
  2. Разметка
  3. Крепление профиля UD 28/27
  4. Монтаж профилей вспомогательных CD 60/27
  5. Монтаж основных профилей двухуровневого каркаса подвесного потолка из гипсокартона
  6. Монтаж гипсокартона на собранный двухуровневый каркас
  7. Заделка стыковочных швов
  8. Шпаклевка поверхности потолка из гипсокартона

Выбор конструкции

Для потолков из гипсокартона применяются каркасы двух типов:

  1. Одноуровневые.
  2. Двухуровневые.

В первом виде каркасов основные профили находятся в одной плоскости и крепятся подвесами к перекрытию. На стыках профилей обязательны поперечные перемычки, которые «крабами» соединяются с основным профилем. В каркасах с двумя уровнями основные (нижние) профили крепятся к вспомогательным профилям, а не к перекрытию.

Двухуровневые каркасы, несмотря на больший расход материалов при их изготовлении, имеют ряд преимуществ. Эта система прочнее других, ее монтаж проще и быстрее. Двухуровневый каркас не имеет жесткого закрепления к стенам. Поэтому конструкция получается «плавающей», предотвращая в потолке появление трещин, если возникнет деформация стен или перекрытий. Учитывая то, что денег у нас хватает, а времени мало выбираем для нашего потолка двухуровневый каркас.

Разметка

Она выполняется с помощью водяного уровня. На стенах помещения делаются отметки расположения нового потолка по отношению к его «черновой» поверхности. Затем отметки соединяются в горизонтальную прямую линию, по которой будет смонтирован направляющий профиль. Исходя из штатных размеров тяги подвеса каркасной конструкции, потолок можно опустить на высоту до 1 м от существующего уровня. В других случаях тяги изготавливаются из проволоки самостоятельно.

Крепление профиля UD 28/27

По выполненной разметке к стенам с помощью дюбелей монтируется направляющие UD. Шаг крепежных элементов- 500 мм.

Крепление UD-профиля к стене.

Монтаж профилей вспомогательных CD 60/27

Они укладываются поверх UD направляющих с шагом 1000 мм. Концы профилей CD фиксируются с помощью мелких саморезов типа «клоп». Тело профиля крепится к существующему потолку системой скользящих подвесов. Подвес состоит из металлической спицы и кронштейна с зажимом, который позволяет регулировать ее длину при выравнивании направляющих второго уровня каркаса потолка. Спицы (тяги) крепятся к деревянному потолку при помощи шурупов с шагом 600 мм друг от друга.

Подвесы для крепления вспомогательного профиля.

Выравнивание вспомогательного профиля производится по шнуру и контролируется строительным уровнем.

Монтаж основных профилей двухуровневого каркаса подвесного потолка из гипсокартона

Они крепятся под прямым углом к первому уровню каркаса. Шаг основных профилей составляет 600мм. Их монтаж достигается применением двухуровневых соединителей. Такой соединитель представляет собой металлический кронштейн с зацепами на краях. Они предназначены для защелкивания нижнего уровня профилей, идущего перпендикулярно вспомогательному ряду.

Взаиморасположение вспомогательных и основных профилей.

Пристенные торцы основных профилей заводятся в профиль UD 28/27. Если вспомогательный уровень каркаса проверен, то основной ряд профилей можно не выравнивать.

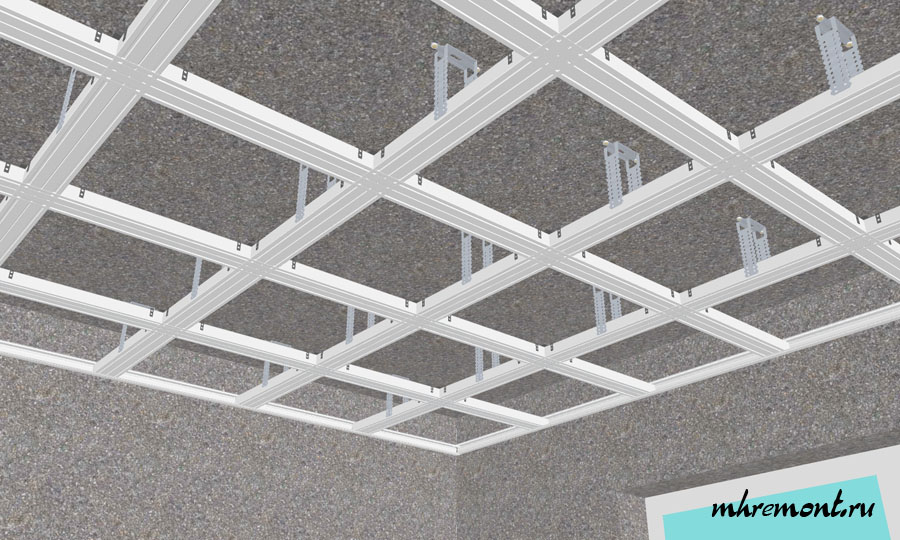

Общий вид каркаса потолка

Монтаж гипсокартона на собранный двухуровневый каркас

Производится он после прокладки электропроводки к будущим потолочным светильникам. На местах их установки в ГКЛ необходимо вырезать соответствующие отверстия Стыки листов при обшивке потолка желательно располагать перпендикулярно к основному освещению. Это поможет скрыть небольшие дефекты после малярных работ.

Перед монтажом гипсокартонные плиты нужно разрезать на куски необходимой длины. Их крепление в продольном или поперечном направлении к профилям производится саморезами размером 25 мм с заглублением последних в гипсокартон на 1,5 мм. Для закручивания крепежа применяется шуруповерт или электродрель с насадкой. Монтаж гипсокартона осуществляется обычно вдвоем, так удобнее потому, что лист при закреплении необходимо придерживать.

Заделка стыковочных швов

Для этого вида работ применяется шпаклевка, армирующая сетка или лента «серпянка». Стык заполняется вяжущим раствором и на него наклеивается армирующий материал. Затем шов выравнивается по сетке с помощью верхнего дополнительного слоя шпаклевки. Места крепления листов саморезами также обрабатываются и затираются наждачной бумагой.

Шпаклевка поверхности потолка из гипсокартона

Перед началом этого процесса всю поверхность нового потолка необходимо загрунтовать раствором клеевой эмульсии для увеличения адгезии (сцепления) отделочных материалов. Такие растворы можно купить в строительном магазине, благо их производителей вполне достаточно. Затем потолок покрывается с помощью шпателя тонким равномерным слоем штукатурной смеси. Через день или два она подсохнет. Потом нужно взять мелкую 100/20 наждачную сетку, лампу для подсветки неровностей, затереть потолок и получить его ровную поверхность.

Теперь наша новоявленная конструкция готова под любой вид отделки: окраску, обои, роспись и т.д. Приятного вам труда!

Почти готовая поверхность.

Монтаж каркаса для подвесного потолка из гипсокартона.

Новости

13.06.2022
Новинки июня

Много новых товаров уже в продаже!

11.05.2022
Мастер-класс с подарками от ilmax!

Приходите на мастер-класс с презентацией новинок ilmax.

11.01.2021
МАМОНТ — лучший интернет-магазин стройматериалов 2020

Наша очередная победа в народном голосовании КП.

Подписка на новости магазина

Подпишитесь на рассылку и получайте свежие новости и акции нашего магазина.

Новости магазина


По периметру потолка к стенам прикрепить направляющий профиль UD. Профиль должен быть на одном уровне, поэтому предварительно делается разметка линии направляющих. Профиль крепится при помощи дюбель-гвоздей (как правило используется дюбель-гвоздь 6х40), либо анкер-клиньев (для оснований из пустотелого кирпича). К деревянным основаниям профиля крепятся саморезами по дереву.



Для нарезки профилей удобно использовать ножницы по металлу.




При необходимости, для звукоизоляции мест примыкания направляющих профилей к основанию можно использовать уплотнительную ленту.


Закрепить на потолке прямые подвесы (либо пружинные подвесы с тягами). Подвесы крепятся при помощи дюбель-гвоздей либо анкеров. К деревянным основаниям подвесы крепятся саморезами по дереву.


Закрепить на подвесах основные потолочные профиля CD, завести их концы в направляющий профиль. Профиль крепится к подвесу при помощи коротких саморезов («клопы» либо саморезы с пресс-шайбой).


С помощью одноуровневых соединителей “крабов” закрепить на основных профилях несущие CD-профиля. Крабы крепятся защелкиванием.


При необходимости соединить между собой CD-профиля используют продольные соединители.


После того как вся конструкция собрана, к каркасу можно крепить гипсокартонные листы.


ПОДРОБНЕЕ…


Подвесной потолок из гипсокартона. Шаг за шагом.

ЧИТАЙТЕ ТАКЖЕ…
Профиль и комплектующие для гипсокартона. Что к чему?
Монтаж каркаса для выравнивания стен гипсокартоном.
Монтаж каркаса для перегородки из гипсокартона.

Вернуться к списку

Товар добавлен в корзину

Продолжить покупкиПерейти в корзину

Купить в один клик

Закрыть окно

Запросить стоимость товара

Загрузка товара

Заполните данные для запроса цены

Я согласен на обработку персональных данных. *

Запросить цену

Закрыть окно

гипсокартон — Вопрос об обрамлении заниженного потолка (типа большого софита)

спросил

Изменено
1 год, 3 месяца назад

Просмотрено
586 раз

Я опускаю секцию потолка размером 10 x 10 футов в своем доме из косметических соображений (чтобы определить площадь) примерно на шесть дюймов ниже. Я планирую обрамить его как софит/переборку с несколькими длинными параллельными «фермами». Первоначально я намеревался обрамить его в виде длинных, но неглубоких стен с 2 x 4 верхней и нижней пластинами с короткими стойками между ними (как лестница). Я бы использовал OSB, чтобы прибить что-то еще. Надеюсь, это имеет смысл. Затем эта конструкция будет обшита гипсокартоном. 0005

Я понял, что поскольку опущенный потолок будет шестидюймовым, вместо того, чтобы строить длинные «фермы» в виде лестницы с короткими 3-дюймовыми шпильками между двумя длинными верхней и нижней пластинами, есть ли что-нибудь неправильное в том, чтобы просто вставить короткие куски 2 x 4 параллельно, а не перпендикулярно (поскольку это будет равно шести дюймам?). Другими словами, если посмотреть на одну из «ферм» конструкции сбоку, раскосы между верхом и низом будут проходить параллельно, а не перпендикулярно. если хотите. Есть ли проблемы с этим с точки зрения прочности и т. д., так как он будет нести гипсокартон?

Редактировать — как насчет шипа и балки 2 x 6, как на этой диаграмме @isherwood?

  • гипсокартон
  • каркас
  • потолок
  • софит

3

Я отвергаю обе ваши идеи как слишком затратные по древесине, особенно в наше время глобальной инфляции цен. Они также слишком много работы и слишком сложны. Вы должны подвешивать одинарную балку (2×4 или 2×2), а не строить стены или фермы. Это для несущих ситуаций. Верхняя пластина в таком случае вам ни к чему.

Не строить ничего — просто повесить новые балки. Это все, чего требует ситуация. Разместите новые балки под старыми и используйте блоки на горизонтальных пересечениях в качестве подтяжек. Если вы используете балки 2×4, расположите их вертикально и просто повесьте через каждые четыре фута или около того.

Оставьте их короткими со всех сторон, чтобы потом можно было прибить краевую балку. Это могут быть просто ленты OSB в качестве основы для гипсокартона.

Также не полагайтесь на прочность гвоздей на выдергивание. Все гвозди должны располагаться горизонтально или использовать шурупы. Вы не хотите, чтобы они со временем раскачивались в ситуации вертикального использования.

 ВИД СВЕРХУ
      | |<-- старая балка | | | |
      | | | | | |
   ___| |___________________| |___________________| |___
  |___| |___________________| |___________________| |___|<-- новая балка
      | | | | | | | |
      | |_|<-- вешалка | | | |_|<-- вешалка
      | | | | | |
ВИД ВЕРХА
       _ _ _
      | |<-- старая балка | | | |
      | |_ | | | |_
      | | | | | | | |
      | | | | | | | |
      | | | | | | | |
      |_| | |_| |_| |
        | | | | ||
        | |<-- вешалка | | ||<-- обод
   _____| |_________________________________________| |__||
  | | | | | ||
  | |_| новая балка |_| ||
  |____________________________________________________________||

Еще одна идея, теперь, когда мы имеем более четкое представление о ситуации. ..

Просто соорудите стандартную каркасную стену 2x4 и повесьте ее с помощью шурупов и проволоки для подвесного потолка. Одного подвеса каждые 40 дюймов (поскольку вы упомянули нечетный интервал фермы в 20 дюймов) в обоих направлениях должно быть достаточно. Вы захотите закрепить его по диагонали, чтобы предотвратить раскачивание после того, как все будет повешено и выровнено.

9

Описанные вами подвесные потолки — обычное дело в коммерческом строительстве. Я не занимался коммерческим строительством, но у меня есть привычка (хобби?) замечать любые детали, которые я могу наблюдать, когда нахожусь в здании..

Выполните поиск в Интернете по запросу «подвесной потолок из гипсокартона» или «подвесная система из гипсокартона». Вы найдете стальные изделия в форме тройника и шляпы от таких брендов, как USG, CertainTeed и ClarkDietrich. Некоторые из них продаются национальными сетями домашних центров; для других вам придется выяснить, кто является поставщиком строительных материалов в вашем районе.

Они легкие и с ними легко работать. (Я использовал шляпной канал для обшивки, но никогда не строил подвесной потолок.) Вес приходится на проволочные стяжки, прикрепленные к конструкции выше - в вашем случае, с деревянной конструкцией над головой, вероятным выбором будет шуруп с проушиной. Вес подвесного потолка несут стяжки, которые идут прямо вверх; раскачивание сборки контролируется проволочными стяжками или жесткими элементами, которые поднимаются вверх под углом примерно 45 градусов.

Вот шуруп с проушиной (иллюстрация: www.homedepot.com)

.. а вот пара фотографий подвесной системы гипсокартона, чтобы удовлетворить любопытство. (фото: www.kuikenbrothers.com)

2

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Каркас

- Как сделать каркас для потолка из гипсокартона с 8 футами между фермами?

У меня есть недавно построенное здание с каркасом из стоек, в котором расстояние между центрами стоек и балок составляет 8 футов. Размер здания 38 x 54 фута, и мы построили 2-й этаж в северной части, размерами 38 x 30. Этот 2-й этаж должен быть обрамленным и законченным «жилым пространством». Я не подумал, как я должен был сделать потолок из гипсокартона на 2-м этаже, когда фермы так далеко друг от друга.
Я рассматривал возможность использования 1x3-дюймовых 16-футовых полос обшивки, чтобы перекрыть 2 фермы с 16-дюймовым центром. Я боюсь, что 8-футовый пролет все равно провиснет с гипсокартоном.

Моя другая идея заключалась в том, чтобы поставить 2x4 8 футов, 16 дюймов по центру между балками с подвесами, подобными этим

Любая из этих идей подойдет к тому, что у меня есть? Есть ли варианты получше?

  • Каркас
  • Потолок
  • Ферма
  • Сарай

8

Если вы решили повесить потолочные балки размером 2x4, вы можете подумать об использовании верхней подвески.

Это позволит воспользоваться тем фактом, что элементы фермы также имеют стандартный размер 2x для экономии времени; Вешалки с верхним креплением будут «автоматически» иметь квадратную форму и располагаться в правильном вертикальном положении.

Пример: Simpson HU26TF для 2x6s.

(Вы можете использовать подвеску 2x6 для балок 2x4 )

После недавней установки обычных балок я думаю, вы оцените экономию времени.

Тем не менее, я не уверен, что ваши спецификации нагрузки на ферму относятся к нагрузкам, устанавливаемым снизу? Например, что-то вроде снеговой нагрузки, очевидно, предполагает, что ферма нагружена сверху. Так что я бы перепроверил эту деталь.

РЕДАКТИРОВАТЬ: Ecnerwal прокомментировал, что BCDL=8 PSF является применимой здесь номинальной нагрузкой.

Лист гипсокартона площадью 32 кв. фута весит около 50 фунтов, плюс вам потребуется 3 листа 2x4, каждый по ~10 фунтов. Итого = 80 фунтов / 32 кв. фута = 2,5 фунта на квадратный фут.

Итак, если предположить, что 8 PSF является точным, вам должно быть все ясно.

Последняя мысль - фермы должны быть расположены равномерно, но могут немного прогибаться посередине. Перед тем, как вы обрежете все ваши балки, я измерил каждую бухту с обоих концов и искал любые неровности. Я никогда не предполагаю, что что-либо из дерева на самом деле прямоугольное или однородное.

1

Я хотел бы убедиться, что ваши фермы могут добавить дополнительный вес прочных связей и 2x4 на 16 дюймов. Именно так я сделал это на нескольких зданиях, но я добавил вес, потому что хотел, чтобы внизу был чистый пролет. Твои фермы кажутся немного светлее моих, но я их почти не вижу. Но наш размах был похожим.

1

Вам понадобятся бруски 2x4 (конечно, ориентированные вертикально, как следует из подвесов балок, к которым вы привязались), чтобы перекрыть это расстояние и нести гипсокартон.
