Как изготовить калитку металлическую своими руками с кованными элементами для забора? Советы и рекомендации по изготовлению +Видео

Облагораживание территории на загородном участке такая важная задача, как и возведение дома. Вам необходимо позаботиться о том, чтобы все гармонично сочеталось и не выбивалось из общего вида. Оградить участок по периметру можно при помощи заборов из разных материалов, выбор которых зависит от ваших финансовых возможностей, а также вкусовых предпочтений.

Оптимальным и не самым дорогим вариантом считаются калитки металлические и заборы из того же материала. Ограду, конечно же, можно сделать из любого другого материала, к примеру, кирпича или древесины.

Эта статья пригодится тем, кто задался, целю изготовить металлическую калитку для забора своими руками.

Расскажем о том, какие подготовительные работы следует проводить перед ее установкой, какие инструменты вам для этого понадобятся, каких основных этапов в работе необходимо придерживать, на что обращать внимание, а также как при помощи кованных элементов украсить металлическую калитку.

Содержание:

  • 1 Работы по установке металлической калитки
    • 1.1 Выбор комплектации
    • 1.2 Инструмент
    • 1.3 Как составить проект калитки из металла?
    • 1.4 Материалы
    • 1.5 Столбы опоры для изготовления металлической калитки
    • 1.6 Изготовление каркаса для металлической калитки
      • 1.6.1 Примечание
      • 1.6.2 Для придания дополнительной прочности
      • 1.6.3 Крепление навесов
      • 1.6.4 Покраска
    • 1.7 Работа с металлопрофилем
  • 2 Металлические калитки кованные
    • 2.1 Примечание
    • 2.2 Плюсы
    • 2.3 Минусы

Работы по установке металлической калитки

Выбор комплектации

Калитку можно заказать отдельно от забора либо купить уже готовую встроенную в общую конструкцию. В любом случае калитка входная металлическая обязана отвечать требованиям прочности и безопасности. Именно этим показателям соответствуют металлические калитки. Способов придать холодному материалу привлекательности существует великое множество, одним из них является ковка.

Этот момент нельзя упускать, поскольку от него зависит то, насколько прочной и долговечной окажется конструкция. В случае выбора для декорирования ворот или калитки элементами ковки, их необходимо заказать заранее в одной из фирм, которая занимается этими работами.

Если же ваша цель заключается в установке простой калитки из металлического листа без вычурности и декора, вы можете вполне справить с заданием своими руками. Для ее создания применяют трубу из профиля или металлический профиль.

Очень пригодятся в работе навыки по сварке металлических конструкций и обращения с инструментарием. В противном случае, эта работа дастся вам сложно, поэтому лучше найти специалиста и в процессе его работы подучиться немного.

Инструмент

Для установки металлической калитки вам понадобятся такие инструменты:

  • Аппарат для сварочных работ.
  • Защитная одежда.
  • Сварочная маска для защиты.
  • Болгарка с кругами шлифовальными и отрезными.
  • Молоток.

Важно! Защитная одежда и маска, должны быть обязательным атрибутом при работе со сварочным аппаратом, поскольку высокие температуры способны травмировать кожу, а вылетающие искры – глаза.

Как составить проект калитки из металла?

Проектирование любых конструкций облегчают работы в дальнейшем.

Видя проект и расчеты, вы понимаете, как будет выглядеть конечный продукт, сколько материала и дополнительных элементов нужно приобрети для его создания.

Одним из важных компонентов конструкции калитки из металлического профиля является каркас.

Поэтому позаботьтесь о том, что все необходимое было у вас под рукой. Также, определитесь, какого размера будет будущая калитка для ограды территории.

Важно учитывать то, что она не должна превышать высоту ограждения, а соответствовать ему. Это не жёсткое требование, а лишь рекомендация для создания гармоничной конструкции.

Материалы

Для сооружения калитки заборной металлической из профиля своими руками вам понадобится:

  • Столбики и материал для них. Чаще всего применяют трубы из металлического профиля или уголки из того же материала.
  • Материалы для обшивки калитки с двух сторон. Зачастую, применяют металлопрофиль ил древесина.
  • Средства от возникновения ржавчины. Обработку следует проводить в любом случае, это позволит увеличить срок эксплуатации конструкции.
  • Средства для грунтования металлических элементов.
  • Также подготовьте надежные металлические петли для установки двери.
  • Материал для калитки – металлическая труба из профиля, трубы и прямоугольным или квадратным сечением.
  • Фурнитура – ручки, замки и прочее.

Столбы опоры для изготовления металлической калитки

Опорные столбы – несущая часть конструкции ворот и забора в целом. Исходя их функционального предназначения, они должны отличаться особой прочностью и надежностью, удерживая вес калитки из металла. Их установка проводится без особых проблем. Предварительно необходимо сделать разметку, как согласовано в проекте. Углубления в грунте делают при помощи садового бура, на глубину до 100 см.

Днище рва, непременно засыпают щебенкой, и тщательно старательно утрамбовывают. Перед установкой опорных столбов из металла, обработайте их средствами против образования ржавчины, это убережёт их от разрушения. Затем, погрузите столбы в вырытое углубление, выставляя их ровно, пользуясь строительным уровнем или отвесом.

Примечание.

Для надежности установки столбов, можно воспользоваться распорками, которые помогут закрепить их ровно и не допустить погрешностей и отклонений при заливке бетона.

После установки опорных столбов, необходимо залить углубления бетонным раствором и оставить их для застывания в течение нескольких дней.

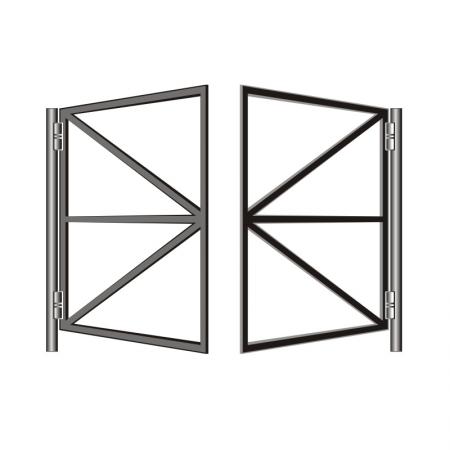

Изготовление каркаса для металлической калитки

Для работы с такой конструкцией берут металлические уголки 3 мм или профиль. Подготовленные элементы выкладывают на ровную поверхность и соединяют при помощи сварки. Таким образом, вы получите каркас прямоугольной формы.

Примечание

Не спешите сваривать все элементы конструкции одновременно и прочно. Для начала необходимо сделать метки и немножко прихватить сваркой, проверить все ли ровно получилось, лишь затем скреплять все основательно. Такие действия помогут предотвратить образование перекосов и неровностей.

Для придания дополнительной прочности

Калитке из металлических уголков необходимо пройтись сваркой по диагоналям и поперечинам для того, чтобы укрепить каркас. Калитку из металла необходимо подогнать по размерам, которые обозначены в чертеже. По завершении процесса сваривания деталей корпуса, швы нужно обработать болгаркой со шлифовальным кругом. Это позволит скруглить углы и сгладить их одновременно. По корпусу каркаса также не помешает пройтись на предмет выявления заусениц и неровностей.

Крепление навесов

Последующим этапом работ по сварке калитки для забора металлической своими руками является крепление навесов, которые имеют две части. Одна часть крепится на опорный столб, другая металлическую калитку. Для того, чтобы было удобно, сначала крепят петли к корпусу калитки. Затем приставляют ее к опорным столбам и делают пометки, для того, чтобы ровно приварить вторую часть петель.

Покраска

Прежде чем вешать калитку на столбы, ее нужно покрасить, так будет удобнее всего.

Сначала нанесите грунтовку, а затем краску для металла в 2 слоя. На завершающем этапе, после высыхания краски, можно приступать к облицовке корпуса калитки.

Для этой цели чаще всего используют металлопрофиль. Эго преимущество в том, что при производстве материал покрывают антикоррозийными веществами.

Работа с металлопрофилем

Для крепления металлической калитки на заказ используют вытяжные заклепки и саморезы.

Для того, чтобы это сделать, лист металла необходимо вырезать по заданным размерам, затем прикрепить к корпусу калитки. На листе делать наметки для сверления дырок, в которые потом закручивают саморезы. Шляпки для них подбирают в зависимости от цвета металлопрофиля.

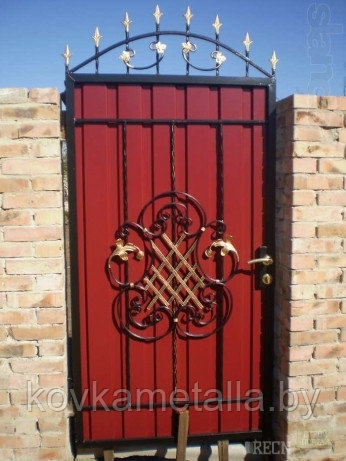

Металлические калитки кованные

Металлические калитки могу быть декорированы элементами ковки. Такие конструкции в готовом виде или дополнительные компоненты, можно приобрести в специализированных магазинах или сделать на заказ. Мастера могут изготовить любой декор даже по вашему эскизу.

Изготовление калитки металлической с ковкой происходит по тому же принципу что и из металлопрофиля. На готовую конструкцию калитки крепят декор из кованого металла.

Примечание

При изготовлении кованых элементов, важно четко придерживаться эскиза, чтобы во время крепления не образовывались промежутки.

Плюсы

Металлические калитки с ковкой имеют ряд неоспоримых достоинств.

  • Прочность и надежность наряду с долгим сроком эксплуатации при должном уходе.
  • Экологичность материалов. Металл полностью безопасен для человеческого организма.
  • Привлекательный внешний вид и гармоничное сочетание с другими видами материалов.

Минусы

Недостатки металлических калиток с ковкой:

  • Трудности в изготовлении. Самостоятельно сделать такую калитку будет очень сложно, если у вас нет опыта.
  • Дороговизна.

Ухаживать за конструкциями из металла довольно просто. Достаточно, предварительно покрыть материал антикоррозийными веществами и краской для металла в 2 слоя. Далее вам нужно будет следить за калиткой и забором и при необходимости очищать их от грязи и подкрашивать поврежденные места.

Как видите, в изготовлении калиток и металла, нет ничего сложного, вы можете справиться самостоятельно. Главная ваша задача – соблюдения порядка действий в работе и составление чертежа металлической калитки , с которым вам будет легче работать.



как ее сделать своими руками

Несмотря на разнообразие строительного материала для заборов и оград, при выборе калитки для дачи это, скорее два вида — калитка из металла и из дерева. Калитка на даче или на частном подворье — это не только вход на территорию. Это защита от нежелательного вторжения и воровства имущества. Но кроме всех этих функций, калитка еще служит украшением участка.

Так выглядят классические металлические калитки простой конструкции

Металлические калитки имеют ряд преимуществ и положительных качеств:

  • Металл отличается прочностью и долговечностью по сравнению с деревом;
  • Металлическая калитка служит более надежной защитой;
  • Разнообразие вариантов по стоимости, внешнему виду, назначению и материалу.

Вернуться к оглавлению

Содержание

  • 1 Калитки из металла
    • 1.1 Как самостоятельно сделать калитку из металла
  • 2 Кованые калитки
  • 3 Сварные калитки
  • 4 Крепкие основания — залог прочности и долговечности калитки

Калитки из металла

Такие калитки изготовлены из цельного листа стали или алюминия. Они сплошные на вид, и могут тщательно скрывать территорию подворья от любопытных взглядов и вандализма. Толщина металла может колебаться от 1 до 5 мм. Такие калитки не отличаются высокой декоративностью и нуждаются в регулярном окрашивании.

Сварная металлическая калитка для сада

Каждый из этих металлов имеет свои плюсы и минусы. Калитки из алюминия отличаются легкостью конструкции, но более подвержены случайным повреждениям. Кроме того, этот металл дороже по цене.

Калитка, сделанная из стального листа, тяжелее и нуждается в крепких основаниях. Но в сравнении с алюминием обойдется гораздо дешевле для семейного бюджета и имеет долгий срок эксплуатации. Такую калитку не повредит случайно вылетевший из-под колес машины камушек. Металлические калитки вполне возможно сделать своими руками. Для этого нужен сварочный аппарат, болгарка и опыт работы с такими инструментами.

Вернуться к оглавлению

Как самостоятельно сделать калитку из металла

  1. Сначала надо точно измерить ширину проема между столбами, где будет устанавливаться калитка. Высота изделия зависит от высоты забора, ведь общая композиция должна быть гармоничной.
  2. На бумаге чертится эскиз калитки с точными размерами, на основании которых высчитывается необходимое количество материала.

    Оригинальные эскизы калиток из металла

  3. Каркас металлической калитки делают из металлической трубы или из профиля с сечением 60 х 30 мм. Его разрезают болгаркой на куски нужных размеров. Угол среза должен строго соблюдаться, иначе при сваривании конструкция может иметь дефекты.
  4. Заготовки для каркаса раскладывают на плоской поверхности и фиксируют. После этого углы сваривают, тщательно следя за качеством швов. Их стараются делать ровными и без пропусков. Углы конструкции надо проверить при помощи треугольника с прямым углом.
  5. Для того чтобы каркас был жестче и прочнее, его усиливают при помощи поперечной перекладины из такого же материала.
  6. В намеченных местах приваривают верхнюю часть навесных петель.
  7. Готовый каркас для калитки устанавливают перпендикулярно в проеме между столбами, выравнивают и аккуратно прихватывают нижнюю часть петель калитки к столбу. После этого калитку аккуратно снимают и тщательно приваривают петли.

    Установка каркаса металлической калитки

  8. Все швы на каркасе хорошо зачищают и шлифуют. После этого его закрывают стальным или алюминиевым листом с одной или двух сторон.
  9. Таким способом можно сделать своими руками и ворота. Только учитывая габариты ворот, наружный каркас усиливают внутренним каркасом и дополняют обрешеткой, обеспечивая большую прочность.

Вернуться к оглавлению

Кованые калитки

Кованые калитки и ворота изготавливают вручную из металла методом ковки. Они отличаются эстетичностью и богатым видом. Цена на такие калитки высокая, поэтому для большого количества потребителей остаются недоступной роскошью.

Такие калитки чаще всего изготавливаются по индивидуальному заказу. Элементы ручной работы делают каждый экземпляр изысканным и неповторимым. Кованые калитки — это элемент декора дачи, который указывает на статус и крепкое финансовое положение своего хозяина.

Для того чтобы кованые ворота и калитка не выглядели слишком прозрачными, их дополняют листом металла, профнастила или поликарбоната. Чтобы сделать такой экспонат своими руками, надо обладать хорошими навыками и мастерством в ковке, поэтому чаще всего кованые ограждения просто покупают.

Вернуться к оглавлению

Сварные калитки

Эти калитки имеют широкое распространение. Их часто отдельно или в паре с воротами устанавливают для ограждения дачи. Они могут быть сплошными или ажурными, с декоративными коваными элементами и украшением ручной работы. В качестве обшивки для сварных калиток и ворот может служить металлический или алюминиевый лист или профнастил. Ворота, изготовленные таким способом, отличаются надежностью, прочностью и долговечностью. Их несложно изготовить своими руками, если иметь навыки работы с металлом или соблюдать инструкции.

При этом необходимо знать, что если каркас сварной калитки обшивается профнастилом, его нельзя крепить к основанию как обычный металл. Для этого используют специальные саморезы.

К таким калиткам можно отнести и металлические калитки из сварной сетки. Но они, если и используются в ограждениях дачи, то только для разделения зон внутри участка или, например, для отделения зоны отдыха от сада или огорода.

Вернуться к оглавлению

Крепкие основания — залог прочности и долговечности калитки

Какие бы металлические ворота или калитка ни были выбраны для ограждения дачи, все они нуждаются в прочном и надежном основании. Ведь от этого зависит долговечность и красота ограждения. Перекошенная калитка вряд ли будет радовать глаза хозяина.

Металл имеет достаточный вес для того, чтобы создавать большую нагрузку на столбы. Даже калитка из профнастила будет иметь значительный вес благодаря металлическому каркасу. Поэтому металлические калитки и ворота должны устанавливаться на прочные столбы, способные выдержать нагрузку.

Каменный или кирпичный столб должен устанавливаться на фундамент. В зависимости от вида забора он может быть ленточным, сплошным по периметру всего ограждения, или сделанным в виде стаканов, обеспечивая прочность столбам.

Чертеж и схема для монтажа фундамента под кирпичный столб

Если столбы планируется установить своими руками из металлической трубы или бетона, то надо знать, как правильно это сделать. Сначала надо распланировать место для будущих калитки и ворот. После этого в намеченном месте при помощи бура делается отверстие на глубину промерзания грунта.

Садовый бур подойдет для этой работы лучше всего, так как ямы не должны сильно превышать диаметр опор, которые, в свою очередь, должны входить туда легко и свободно. Дно ямы засыпают подушкой из щебня и песка. После этого устанавливается столб. При помощи строительного отвеса проверяют его вертикальность, после чего свободное пространство ямы засыпают щебнем или битым кирпичом.

Пример установленного кирпичного каркаса забора на фундамент

Щебень надо хорошо утрамбовать и залить цементно-песочным раствором, который сделан в соотношении 1:3. Цемент застывает на протяжении нескольких суток, после чего можно смело крепить к столбам калитку или ворота.

Металлические калитки и ворота очень популярны. Их часто устанавливают при ограждении дачи или частного подворья. Некоторые виды таких калиток можно сделать своими руками, а некоторые лучше купить. Но все они долговечные, надежные и прочные.

Как построить свои собственные двойные металлические ворота

DIY

DIY

Инновация

Science

Science

Инновация

Инновация

Science

Health

Science

  • работает, вы можете нажать на эту альтернативную ссылку на видео.

    Трудно найти ворота достойного качества. Итак, почему бы не взять немного металла, свое оборудование для металлообработки и непревзойденные навыки, чтобы построить свое собственное?

    Если это звучит интересно, то этот удобный учебник проведет вас через этот процесс.

    Источник: Интересное проектирование/YouTube

    Как и в любом проекте такого рода, вам понадобятся некоторые инструменты и материалы, прежде чем вы начнете.

    Необходимые детали

    Для этой сборки вам понадобятся: —

    • Прямоугольные стальные трубы различных размеров
    • Стальной лист
    • Металлический лист из расширенной стали
    • Угловая шлифовальная машина
    • Стальные стержни
    • Магнитные зажимы для сварки металлов
    • F-образные сварочные зажимы
    • Сварочное оборудование и оборудование для обеспечения безопасности
    • Стальные петли для бочек

    Со всеми вашими материалами пришло время приступить к основной сборке.

    Шаг 1: Отрежьте стальную трубку по размеру

    Сначала возьмите стальную трубку, отметьте на конце углы под углом 45 градусов и отрежьте с помощью угловой шлифовальной машины. Это потому, что вы будете сваривать их вместе, чтобы сформировать раму позже.

    При этом обязательно используйте соответствующие средства защиты. Когда горячие, острые кусочки металла застревают в ваших руках или лице, это не весело.

    Источник: Interest Engineering/YouTube. Вам понадобятся четыре длинных стальных трубы и четыре меньших, если вы собираетесь сделать двойные распашные ворота. Если вы выберете только одинарные распашные ворота, уменьшите вдвое длину трубы.

    Размеры будут полностью зависеть от окончательного размера ваших конкретных ворот.

    Источник: Interest Engineering/YouTube

    Шаг 2: Сварите стальные трубы вместе

    Затем с помощью сварочных зажимов соберите раму из двух более длинных и двух более коротких отрезков отрезанных труб вместе перед сваркой. После установки сварите стыки между стальными трубами по мере необходимости. Как всегда, убедитесь, что вы носите соответствующее защитное снаряжение при этом.

    Источник: Interest Engineering/YouTube

    После завершения также добавьте две поперечины из прямых стальных труб с обрезанными краями для дополнительной прочности, если это необходимо.

    Источник: Interest Engineering/YouTube

    Закончив этот шаг, используйте угловую шлифовальную машину, чтобы сгладить и зачистить сварные швы по мере необходимости. Затем вырежьте из стального листа небольшие кусочки тех же размеров, что и стальная труба.

    Самые популярные

    Теперь отрежьте еще несколько отрезков больших прямоугольных стальных труб и приварите куски стального листа к открытым концам, как показано на рисунке. Они сформируют основную опорную стойку(и) для ворот.

    Источник: Интересная инженерия/YouTube

    Снова зачистите сварные швы с помощью угловой шлифовальной машины. Промойте и повторите, пока у вас не будет двух трубок одинакового размера.

    Шаг 3: Создание петель для ворот

    Затем возьмите цилиндрические петли и отметьте места, где они должны располагаться на главной раме ворот и опорных стойках. Закрепите их на месте с помощью F-образных зажимов и приварите к раме, как и раньше.

    Источник: Interest Engineering/YouTube

    Проверьте их движение после завершения, чтобы убедиться, что шарниры свободно качаются. Вы также можете зачистить сварные швы на этом этапе.

    Источник: Interest Engineering/YouTube

    Шаг 4: Добавьте просечно-вытяжной лист

    Затем возьмите просечно-вытяжной лист и обрежьте его по размеру, чтобы он подходил к отверстиям в стальной раме ворот. При необходимости закрепите на стальной раме и приварите их на место.

    Источник: Interest Engineering/YouTube

    Для достижения наилучших результатов сначала приварите углы, а затем переходите к сварке каждой из секций расширенной стальной проволоки. Это будет немного неудобно, поэтому не торопитесь и убедитесь, что сварные швы хорошие и прочные.

    Шаг 5: Изготовьте замок и защелку для скользящего ригеля

    Затем вырежьте небольшой квадрат из стального листа и просверлите направляющее отверстие немного не по центру, как показано ниже.

    Источник: Interest Engineering/YouTube

    Затем расширьте отверстие по мере необходимости и скосите края. Повторите процесс еще для двух одинаковых по размеру кусков листового металла. Всего вам понадобится три на ворота. Они будут использоваться для удержания болтового замка.

    Источник: Интересное проектирование/YouTube

    С этим завершите, закрепите и приварите к двери ворот, где замок будет расположен возле их оснований (болты будут использоваться для крепления ворот к полу в пазу). Добавьте два параллельно и еще один перпендикулярно этим двум на раме ворот. Последний будет удерживать плечо затвора при открытии и перемещении ворот.

    Источник: Интересное Инженерное дело/YouTube

    Затем возьмите отрезок металлического стержня чуть меньшего диаметра к отверстиям, которые вы сделали ранее в квадратах листового металла. Отметьте и отрежьте одну длину, достаточную для того, чтобы очистить два отверстия под болты и иметь достаточный зазор, чтобы достать до паза в земле. Вам также нужно будет вырезать еще один, меньший, чтобы сформировать ручку выдвижного замка.

    Источник: Interest Engineering/YouTube

    Сварите вместе два отрезка стального стержня, чтобы сформировать L-образную форму. После охлаждения он должен легко входить и скользить через фиксирующий механизм.

    Источник: Интересное Инженерное дело/YouTube

    Теперь пришло время сделать защелку ворот. Возьмите готовый или сделайте его самостоятельно и разметьте, где должны проходить отверстия для крепежных болтов.

    Затем просверлите отверстия и скосите края. Теперь выровняйте защелку и закрепите ее на раме ворот с помощью болтов подходящего размера.

    Источник: Interest Engineering/YouTube

    Шаг 6: Покрасьте ворота

    Если вы хотите, чтобы ваши ворота были особенными, теперь вы можете покрасить все открытые металлические поверхности. Либо делайте это вручную, либо используйте пульверизатор — выбор за вами.

    В любом случае постарайтесь покрасить ворота в хорошо проветриваемом помещении, желательно на открытом воздухе.

    Источник: Interest Engineering/YouTube

    Шаг 7: Завершите сборку ворот

    После того, как краска высохнет, ворота будут фактически закончены. Теперь все, что вам нужно сделать, это выкопать ямы и заложить бетонный фундамент для столбов ворот.

    Закрепите стойки ворот в бетоне, убедитесь, что они идеально вертикальны и закреплены на месте, пока бетон не затвердеет. После завершения ворота можно повесить на петли стоек ворот. В качестве альтернативы, вы также можете собрать все ворота на этом этапе и оставить бетон затвердевать.

    Источник: Интересное проектирование/YouTube

    Если вы выбрали двойные распашные ворота, вам также нужно будет добавить врезные отверстия в полу, где ворота будут находиться после закрытия. Теперь вы также можете добавить перекидную защелку между воротами по мере необходимости.

    Теперь ваши металлические ворота, сделанные своими руками, готовы. Теперь все, что вам нужно, это уличная раковина, которая подойдет к вашим замечательным воротам!

    Для вас

    Наука

    У нас была возможность поговорить с доктором Стиавелли, руководителем проекта 9 космического телескопа имени Джеймса Уэбба НАСА.0003

    Стивен Вичинанца | 12.10.2022

    инновации Турецкий робот для пересадки волос «прямо из научно-фантастического фильма»

    Баба Тамим| 08.09.2022

    наукаДинозавры согрелись — и случайно пережили массовое вымирание

    Грант Каррин| 04.08.2022

    Еще новости

    diy
    Этот реактивный автомобиль, которым управляет пират, как раз к Хэллоуину

    Лукия Пападопулос| 22.10.2022

    diy
    Ютубер конструирует велосипед с деревянными колесами и проверяет его запас хода

    Лукия Пападопулос| 10. 09.2022

    инновации
    Ютубер проводит экскурсию за кулисы производителя электрических самолетов

    Лукия Пападопулос| 26.11.2022

    Красивые самодельные металлические ворота из щелевого металла своими руками | Своими руками

    Содержание ✓

    • ✓
      Попробую дать несколько советов по изготовлению самодельных ворот.
    • ✓
      Металлические ворота своими руками — 2 вариант

    Так получилось, что пришлось строить новый забор. Остановлюсь только на сделанном Своими руками новые ворота и ворота .

    Две створки ворот размерами 2000×1680 мм и калитка — 1000×1680 мм были изготовлены из прямоугольного профиля сечением 50×20 мм с толщиной стенки 2 мм и с одной стороны покрыты сеткой. Но вот беда — ворота и ворота показались пустыми и скучными. На семейном совете было решено сделать пластины из листового металла, но не сплошного, а перфорированного, в виде ажурного силуэта дерева.

    Изначально было нарисовано несколько черновых вариантов этого сюжета. Затем сюжет был увеличен, дополнен деталями и выполнен в масштабе (фото 1). В качестве материала были взяты листы железа размером 1010×2000 мм с крыши старого дома (фото 2), которые без дела валялись на участке.

    ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>

    Перед переносом эскиза их пришлось дополнительно подготовить: расправить сгиб, выровнять плоскость (фото 3) и очистить от ржавчины и старой краски (фото 4).

    Выполняли эскиз на металле двумя способами. Первый использовали для калитки – увеличили фигуру в размерах, взяв за основу скрепленные скотчем старые обои, которые приклеены на металлическую пасту (фото 5-7).

    У этого способа есть свои недостатки: из-за габаритов трудно крепить большие куски обоев, и они могут отклеиться в самый неподходящий момент при резке металла. Поэтому для ворот мы перенесли рисунок на кровельное железо мелом, методом сетки (фото 8). У него есть один недостаток – в процессе вырезания мел стирается, рисунок путается, и приходится его постоянно поправлять.

    Попробую дать несколько советов по изготовлению ворот своими руками

    При создании эскиза избегайте маленьких, круглых и сильно изогнутых отверстий, так как их часто невозможно вырезать.

    Кроме того, если ворота закрываются накладкой полностью, то лучше оставить на рисунке поля для крепления к раме.

    Чтобы уменьшить проблемы, эскиз нужно рисовать сразу в масштабе. Чтобы не заблудиться при переводе рисунка и последующем вырезании накладки, можно закрасить изображение и посмотреть, как оно будет смотреться на просвете.

    Перенеся рисунок, приступаем к его вырезанию с помощью булгарки (фото 9).

    При вырезании отверстий соблюдайте правила безопасности: используйте защитные очки (лучше защитную маску), наушники и режьте металл на ровной поверхности, не допуская защемления и перекоса диска (диск может треснуть, что чревато травмами).

    В процессе работы удалите вырезанные фрагменты с помощью отвертки и пассатижей (фото 10). А еще — рука, снимающая отрезанные куски, во избежание порезов и ожогов должна быть в перчатке.

    Ссылка по теме: Как сделать откатные ворота своими руками

    Закругленные участки вырезаем в несколько этапов: сначала небольшими участками по прямой, максимально близко к шаблону, а затем чистящим диском зачищаем неразрезанные участки.

    После распила отрываем обои от утюга (фото 11) и зачищаем края (фото 12). На фото 13 представлена ​​резная калитка и ее фрагмент (фото 14).

    Обезжирьте поверхность ацетоном и покройте ее двумя слоями грунтовки (фото 15). Грунтовка имеет разные цвета, а металл можно не красить. На земле, как нам показалось, загрунтовать ажурный металл удобнее, чем на месте, тем более, что с одной стороны калитки и калитки есть сетка, которую мы не снимали. Перед установкой накладок каркас створок вместе с сеткой грунтовали.

    Для крепления изделия просверлите отверстия по краям вагонки и в профиле на створках Фото 16 ). После этого конструкция была закреплена с одной стороны болтами и шайбами ​​(фото 17), с другой — гайками (фото 18).

    В местах стыковки листов между собой также были просверлены отверстия, и через них пропущена проволока для фиксации, которая также служит для крепления подкладок к сетке. Чтобы элементы крепления не выделялись, все они были загрунтованы.

    Сделали то, что хотели — интересные ворота, и не массивные, а легкие и прозрачные (фото 19, вид изнутри). Также они освоили завалявшиеся листы железа и получили своеобразную реакцию соседей — от восхищения до зависти!

    Как вариант — можно сделать накладку не сплошную на все дверное полотно, а только на их часть, например, по центру в виде герба, инициалов владельцев и т.п.

    Если сделать небольшую накладку, можно использовать электролобзик.

    При большом объеме работы это не работает из-за неудобства резки и быстрой резки пил. После установки ворот наши соседи сказали, что есть еще лазерная резка — дайте эскиз и получите готовую накладку, при этом вырезанные отверстия могут быть очень маленькими.

    Читайте также: Откатные и распашные ворота – конструкции и устройство

    Необходимые инструменты и материалы: УШМ, диски по металлу (толщина среза 1,0-1,5 мм и зачистки), дрель, рулетка, угольник, длинная линейка или плоский брусок, керн, киянка и молоток, плоскогубцы, ключи , металлическая щетка, кисти, подкладка с ровной поверхностью, бумага для черчения, карандаш, мел (можно подгонять), болты с шайбами ​​и гайками, проволока, ацетон, грунтовка.

    Как сделать фигурные металлические ворота по чертежам своими руками — фото

    На фото цифрами обозначено:

    1. Эскиз вагонки.

    2. Вот и пригодился старый утюг!

    3. Сначала железные листы необходимо заклеить киянкой или киянкой.

    4. Сдираем с железа кору старой краски и ржавчины.

    5. Наносим пасту на утюг.

    6. Катаем на клей рулон обоев, на котором нарисован рисунок.

    7. Картинка приклеена.

    8. Крупные рисунки лучше делать прямо на металле.

    9. Начинаем аккуратно вырезать лишний металл, стараясь максимально близко к контуру рисунка.

    10. Отверткой и пассатижами вырежьте вырезанные детали.

    11. Когда вся картинка вырезана, отрываем обои от металла…

    12. … и приступаем к зачистке.

    13. Накладка на ворота…

    14. …и его фрагмент.

    15. Покройте накладки грунтовки.

    16. Для крепления сверлим в накладке и раме ворот отверстия под имеющиеся болты

    17. Обязательно положите шайбы под шляпки болтов.

    18. Закрепите болт с противоположной стороны гайкой и шайбой.

    19. Готовые самодельные ворота (вид изнутри). (фото вверху статьи)

    Ворота металлические своими руками – 2 вариант

    Заменил старые деревянные ворота в мастерской отца на новые металлические двери и украсил металлическими ключами с имитацией старины.

    Понадобилось: металлические профили 60×60 мм, 55×55 мм, металлические трубы d 30 мм, 50 мм, листовой металл, болгарка, сварочный аппарат, болгарка, трубогиб, петли, краска по металлу, кисть, заклепки, фурнитура.

    Из профиля 60×60 мм я сварил короб для ворот (точнее их имитацию, т.к. они не открываются). Дополнительно усилил каркас со стороны двора вертикальной трубой из того же профиля.

    Укладывают на горизонтальную поверхность заготовки из листового железа, а поверх нее — сварную раму. Чтобы лист в процессе работы не чихнул, сначала «прихватил» его к раме сварочным аппаратом в шахматном порядке, а потом — швы по 5 см.

    Дверь в ворота была изготовлена ​​из профиля 55×55 мм и листового металла (без усиления наличниками). Я повесил его на шарнирные петли.

    К каждому концу рамы приварены по 3 металлические пластины (с одним отверстием) на равном расстоянии друг от друга. Устанавливали конструкцию в проем и вбивали в стены через отверстия пластин металлические прутья, после чего приваривали их. Отполировал элементы конструкции.

    В дверь пробили замок, снизу приварили ручку из катанки. Из листового железа сделал декоративное крепление петель и накладку на замок, прикрепил их заклепками.
