Правильные схемы подсветки ниши светодиодной лентой

Имея опыт с 2010 года в монтаже светодиодного освещения, мы знаем как правильно и где лучше располагать светодиодную ленту в нишах из гипсокартона и полиуретана для подсветки потолков и стен, а также контурной подсветки зеркал и картин.

Установка светодиодной ленты в фигурный карниз из полиуретана.

• Для правильной светодиодной подсветки потолка с применением фигурного карниза из полиуретана, зазор между потолком и верхним краем карниза должен быть в пределах 50-150 мм.
• Светодиодная лента клеится непосредственно на внутренний край карниза! (Почему не на стену или вниз, написано в конце страницы).
• Если внутренние размеры карниза более 50 мм., то блок питания можно разместить внутри него, но лучше во время ремонта заранее вывести питающие провода в отдельное место (нишу, короб), в котором и расположить блоки питания, диммеры, контроллеры.
• Так же в коробе удобно прокладывать провода для питания светодиодной ленты длинной свыше 5 метров!
• Обратите внимание! Полиуретановый карниз должен быть плотный, желательно изнутри проклеенный фольгой, стыки необходимо проклеивать фольгированным скотчем, это предотвращает просвечивания профиля в ночное время при включенной подсветки!

Установка светодиодной ленты в короб из гипсокартона по периметру.

• Для равномерной светодиодной подсветки потолка с гипсокартонным коробом по периметру, зазор между потолком и верхним краем короба должен быть не менее 50 мм, оптимально 70-120 мм.
• Если с помощью светодиодной ленты Вы хотите максимально осветить комнату, то лента клеится на стену чуть ниже уровня бортика карниза так, чтобы свет был направлен в центр помещения.
• Если надо мягкую контурную подсветку, то ленту клеить лучше на внутренний край короба! (Почему не на дно короба, написано в низу страницы).
• Часто внутренние размеры короба позволяют разместить внутри блок питания, диммер, контроллер, но лучше во время ремонта заранее вывести питающие провода в отдельное место (нишу, короб), в котором расположить всё греющееся оборудование.
• Так же в коробе прокладываются провода для питания светодиодной ленты.
• Ниша карниза не должна быть слишком глубокой, иначе световой поток «потеряется» внутри короба.

Установка светодиодной ленты в многоуровневый карниз из гипсокартона.

• Подсветка многоуровневого короба (карниза) делается по тому же принципу, что и одноуровневый.
• Светодиодная лента клеится внутрь на внутреннюю или наружную стенку короба.
• Минимальное расстояние от потолка (верхнего короба) до верхней границы карниза составляет 50мм, оптимальное 70-120мм.
• Оптимальное расстояние от стены до внутренней стенки карниза составляет 120-150мм.
• Ниша карниза не должна быть слишком глубокой, иначе световой поток «потеряется» внутри короба.

Установка светодиодной ленты в короб из гипсокартона, засветка стены.

• Для равномерной светодиодной подсветки стен с потолка из гипсокартонного короба по периметру, зазор между стеной и краем короба должен быть не менее 50 мм, допустимо 30-100 мм.
• Если наклеить ленту на внутреннею стенку короба, как указано на рисунке, то на стене при включенной подсветке будет виден резкий световой переход (полоса, граница освещенного и не освещенного участка).
• Что бы максимально засветить стену, светодиодная лента клеится на потолок.
• Для мягкой подсветки, ленту лучше наклеить на дно короба.
• Часто внутренние размеры короба позволяют разместить внутри блок питания, диммер, контроллер и провода для питания светодиодной ленты длинной более 5 метров.
• Если ниши без внутреннего пространства (бортика), тогда необходимо во время ремонта заранее вывести питающие провода из короба для ленты и в отдельном месте (нише, коробе), в котором расположить блок питания, диммер, контроллер.

«Парящий потолок» схема установки светодиодной ленты в специальный профиль.

• Для светодиодной подсветки потолка по периметру с эффектом «парящий потолок», применяется специализированный алюминиевый профиль для натяжного потолка.
• Провода питания прокладываются заранее по потолку и выводятся на углах для подключения ленты.
• Светодиодная лента клеится во время установки алюминиевых направляющих для натяжного потолка.
• Важно! Стены должны быть идеально ровными, иначе при включенной подсветки, на стене будут видны тени от неровностей.

Контурная подсветка потолка, установка ленты за натяжным потолком.

• Для контурной подсветки потолка изнутри, мы рекомендуем использовать светодиодные ленты хорошего качества с большим гарантийным сроком и высокой светоотдачей!
• Лента клеится на заранее смонтированную алюминиевую полосу шириной 10-15мм., которая предназначена для отвода тепла, тем самым продлевая срок службы ленты!
• Рекомендуемое внутреннее расстояние между потолком и натяжным полотном – не менее 100 мм.

Контурная подсветка потолка, установка ленты за натяжным потолком, 2 вариант.

• На рисунке представлен чертеж сложного варианта двойной контурной подсветки натяжного потолка изнутри.
• В двух контурной подсветке используйте светодиодную ленту разных цветов, к примеру, во внутренний контур белого оттенка, а во внешний контур цветную ленту RGB
• Внимание! Перед монтажом потолка заранее продумайте и проложите питающие провода, а так же смонтируйте алюминиевую полосу шириной 10-15мм. , которая будет отводить тепло от ленты, тем самым продлевая срок службы ленты!

Сплошная (Витражная) засветка рекламных конструкций, баннеров.

• Для равномерной засветки всей лицевой площади рекламного короба (вывески) светодиодные ленты надо клеить на одинаковом расстоянии друг от друга.
• Расстояние между рядами светодиодной ленты должно быть равным расстоянию от ленты до засвечиваемой поверхности (светопропускающего оргстекла, баннерной ткани или других материалов), (на рисунке a=b).
• Рекомендуемая глубина короба – не менее 100 мм.

Сплошная засветка потолка, установка ленты за натяжным потолком.

• Для равномерной засветки по всей площади потолка, светодиодная лента должны быть наклеена рядами на одинаковом расстоянии друг от друга.
• Расстояние между рядами светодиодной ленты, должно быть не более или лучше равно расстоянию от ленты до натяжного полотна, (на рисунке a=b).
• Рекомендуемое внутреннее расстояние между потолком и натяжным полотном – не менее 100 мм.
• Альтернатива ленте, светодиодные модули с линзами, которые дают широкий угол засветки 160-170 градусов, или светодиодная сеть.

Совет! Какую ленту лучше выбрать в нишу для потолка и как её правильно установить! Читать далее →

1. Выбор светодиодной ленты для сплошной подсветки потолка.

• Для равномерной засветки всей площади натяжного потолка лучше использовать светодиодные ленты с редким расположением светодиодов, например: Светодиодные ленты Arlight SMD2835 30 диодов на1 метр открытого типа, у них высокая цветопередача CRI>94 и энергоэффективность >100 лм/Вт., что позволяет сделать яркую подсветку при не высоком расходе электроэнергии!
• Применив цветные светодиодные ленты (RGB) в подсветке потолка, и настроив желаемый цвет с помощью пульта можно получить «ВАУ» эффект!

2. Подготовка потолка к монтажу светодиодной ленты.

• Для максимальной светоотдачи, «черновой» потолок рекомендуется покрасить в белый цвет, либо заклеить светоотражающей фольгой! и обязательно удалить мусор (висящие части шпатлевки, элементы гипсокартона и т. п.), что бы в последующем не отваливалось не чего на полотно!
• Обратите внимание, что лучше закрасить выделяющиеся элементы (провода, элементы вентиляции и крепежа) в белый цвет, что бы предотвратить в последующем их отсвечивание через полотно!

3. Монтаж светодиодной ленты на потолок.

• Клеить светодиодную ленту на потолок надо рядами на одинаковом расстоянии друг от друга.
• Расстояние должно быть не более или лучше равно расстоянию от ленты до натяжного полотна, (на рисунке a=b).

4. Проверка и завершающие работы.

• Перед натяжкой полотна, советуем «погонять» прогреть светодиодную ленту несколько часов.
• Проверить качество наклейки, если где-то отстало, то можно подклеить применив суперклей.

Подсветка картин и зеркал светодиодной лентой.

• Для равномерной контурной светодиодной подсветки зеркал или картин, рекомендуем использовать светодиодную ленту с большим количеством светодиодов, 60 — 120 штук на 1 метр.
• Расстояние между стеной и картиной (зеркалом) должно быть минимум 40 мм, чтобы организовать место для блока питания и мягкую засветку.
• Светодиодная лента наклеивается по периметру (рамке) зеркала ближе к краю так, чтобы блок питания не загораживал световой поток.
• Для подсветки зеркал есть специальные тонкие и узкие блоки питания, и сенсорные датчики для включения и диммирования ленты.
• Лучше заранее предусмотреть место установки блока питания, где-то неподалёку в нише или шкафу, что позволит сократить расстояние между зеркалом и стеной до 20 мм.
• А для эстетического вида и «мягкой» засветки светодиодную ленту, можно наклеить в алюминиевый профиль с матовым экраном.

Подсветка штор светодиодной лентой.

• Есть несколько вариантов подсветки штор, всё зависит от того, какой эффект мы хотим получить.
• Светодиодную ленту лучше использовать с частым количеством светодиодов, 60 — 120 штук на 1 метр, что бы на шторе не было видно точек от светодиодов!
• Подсвечивая штору светодиодной лентой изнутри (от окна, вариант №1 на чертеже), мы получим мягкую подсветку, так как свечение будет за шторой и часть уйдет в окно на улицу!
• Обычно шторы подсвечивают с «лица» (вариант №2 на чертеже), лента клеится на карниз в нише на потолке, и свет плавно падает по всей длине шторы!
• Для управления подсветкой, рекомендуем использовать диммер (контроллер), им можно будет выставить желаемую яркость и дистанционно включать.
• Блок питания лучше подобрать в узком алюминиевом корпусе и установить за шторой, на стене или потолке.
• Для «мягкой» засветки рекомендуем применить алюминиевый профиль с матовым экраном, вклеив в него ленту.

Как не стоит клеить светодиодную ленту в короб из гипсокартона или карниз из полиуретана!

Мы не рекомендуем монтировать светодиодную ленту на дно в короб из гипсокартона или полиуретана согласно приведенному чертежу слева, по одной главной причине!

Световой поток от ленты попадая на верхний край короба образует на поверхности потолка резкую линию (световой переход), а если лента наклеена чуть криво или на краю короба есть мелкие неровности от шпаклевки, то всё это будет видно на потолке при включенной подсветке!

А еще, со временем в коробе может скапливается пыль, тем самым нарушая естественное охлаждение ленты и перекрывая часть светового потока.

Светодиодная подсветка своими руками — различные варианты изготовления

Главная » Виды ламп » Светодиоды

Автор: Школа светодизайна MosBuild

Все прочнее укрепляются позиции диодного освещения на рынке электротехники. И это не случайно, ведь на сегодняшний день это самый энергосберегающий и экологически чистый вид освещения. К тому же подобные элементы на кристаллах дают большой размах фантазии в оформлении интерьера за счет ассортимента, представленного на прилавках, как в разновидностях светодиодных приборов, так и в цветовой гамме.

А как сделать светодиодную подсветку своими руками? Или все же придется обратиться за помощью к специалисту для решения данного вопроса? В этом нужно попробовать разобраться.

Основная экономия при производстве ремонта как раз и состоит в том, чтобы не переплачивать наемным рабочим, а постараться сделать ту работу, которую возможно, самому.

Итак, перед тем как сделать подсветку, требуется понять, как же разделяются светодиодные приборы освещения и какие их виды бывают.

Содержание

1. Разновидности светодиодных осветительных приборов
2. Монтаж подсветки на светодиодах
3. Подключение RGB-ленты
4. Преимущества и недостатки подсветки

Разновидности светодиодных осветительных приборов

Приборы, изготовленные на основе светодиодов, могут быть как в форме привычного настольного светильника или обычной лампочки, так и в виде светящейся гибкой ленты или прозрачной цветной трубки, внутри которой находится цепь элементов. Такая трубка называется «дюралайт» и имеет мало отличий от светодиодной полосы. Целесообразным будет остановиться на каждом из вариантов их исполнения.

Разновидности светодиодов

• Обычные светодиоды – имеют вытянутую цилиндрическую форму и маркируются как DIP. Это первый появившийся в продаже элемент, в основе которого лежит полупроводник. Закругленный край эпоксидного корпуса выступает в роли линзы, служащей в качестве направляющей свет детали. Кристаллов в таком приборе может быть от одного до трех, при этом подобный светодиод, равно как и другие его виды, может светиться как одним цветом, так и двумя или тремя соответственно.

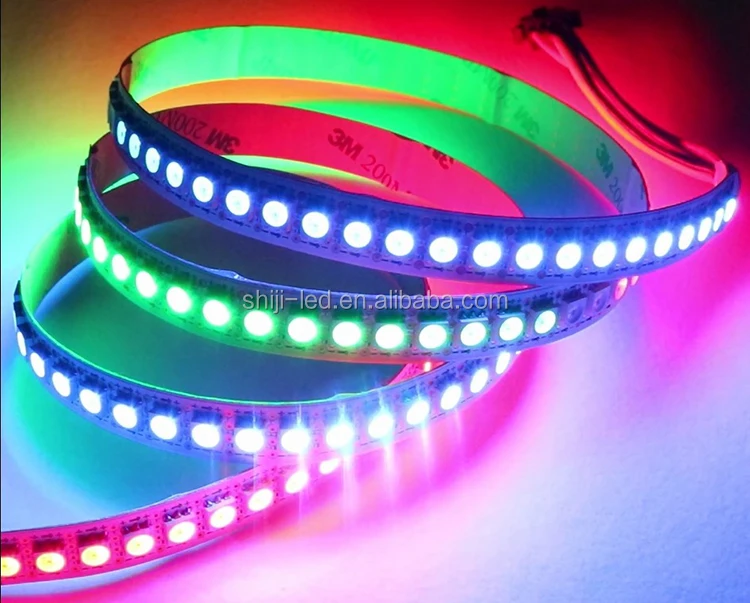

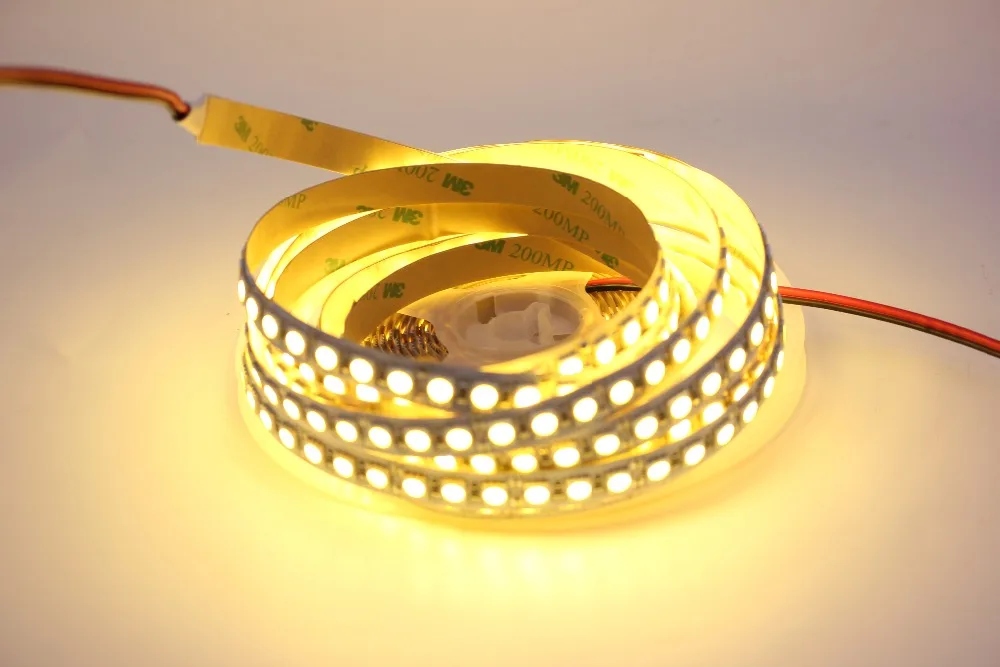

• Светодиодная лента – более высокотехнологичный продукт, в основе которого лежат элементы поверхностного монтажа – SMD. Они имеют меньший размер, и в отличие от DIP-компонентов, монтирующихся на ножках, крепятся снаружи печатной платы, что дает возможность сборки двухсторонних схем. При помощи прослойки люминофора светодиоду можно придать нужный цвет.
• Дюралайт – гибкая трубка, внутри которой параллельно подключены последовательные цепочки светодиодов. Чаще всего такая подсветка используется при освещении витрин, в роли гирлянд, но возможно ее применение и в оформлении многоуровневых потолков.

Также основой для кристаллов может служить алюминиевая основа. Такие светодиоды маркируются как СОВ (Chip-On-Board) и являются новейшим достижением в этой сфере. По причине конструктивной особенности подобных чипов свет распределяется более равномерно.

Существующие конструкции светодиодов

Основа работы всех светодиодов, независимо от их вида, – это принцип излучения, вырабатываемого элементом. Электроэнергия, проходя через состоящий из разных типов полупроводников кристалл, преобразовывается в видимый световой поток. Свечение, по сути, создается за счет разницы в направленности проводимости полупроводников.

По этой же причине светодиод работает лишь в одном положении полярностей подаваемого напряжения. И если лампу накаливания можно подключить, подав питание «фаза-ноль» в любом положении, то при подаче плюсового заряда на «-» чипа не будет никакого свечения. LED- компонент просто не будет работать.

Монтаж подсветки на светодиодах

Разобравшись с видами светодиодов и определившись с тем, какой из них наиболее подходит для подсветки, можно приступать непосредственно к выполнению установки. Для обычных квартир и собственных домов оптимальным будет выбор светодиодной ленты, т. к. она достаточно проста в установке и в то же время отвечает всем требованиям, предъявляемым многоуровневому освещению.

Если помещение имеет большую площадь, то длина одного отрезка ленты не должна превышать 15 м. При большем размере основание может не выдержать температуры нагрева соединяющих проводов в результате превышения потребляемой мощности. Вообще наилучшим вариантом будет подготовка частей LED-ленты по 10 метров, которые в последующем будут соединены с диммером или контроллером (при использовании многоцветного варианта) параллельно.

Маркировка места возможной резки светодиодной ленты

Главное – световую полосу нельзя резать там, где придется. На ее полотне промаркированы места, где можно произвести подобное действие.

Светодиодная лента может быть с клеевой поверхностью, тогда для монтажа требуется лишь отклеить защитную пленку и прижать полосу к нужной поверхности. Если приобретено изделие без подобного элемента крепления, то необходимо использовать двухсторонний скотч.

Также подобные полосы могут быть разными по степени влагозащищенности (с силиконовым покрытием и без), по силе светового потока (оно зависит от температуры цвета и мощности), а также по плотности (30, 60, или 120 единиц на один метр).

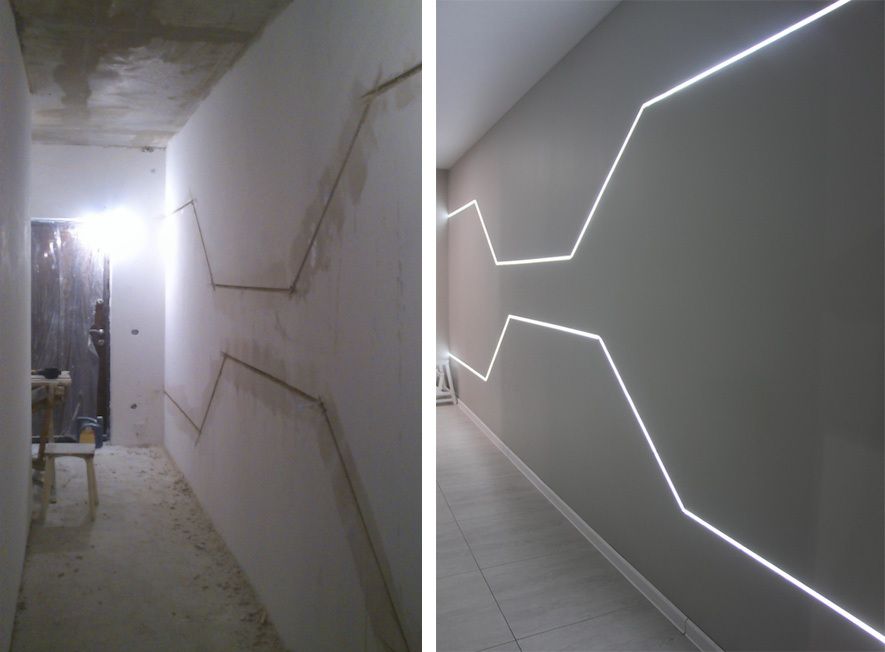

Наиболее часто светодиодное освещение, сделанное своими руками, выполняется в виде контурной подсветки, хотя каких-либо ограничений в ее использовании нет. С помощью подобного продукта возможно не только выгодное разграничение помещений на световые зоны, но и подчеркивание цветовой гаммы комнаты.

Возможно нанесение световых рисунков на потолке или создание звездного неба над головой. К тому же, когда в одной комнате живут двое детей, интересным будет выполнить разграничение детской на две зоны в разных тонах, по цветам, которые нравятся одному или другому ребенку.

Многоцветная светодиодная лента требует для работы наличия не только стабилизирующего устройства, но и RGB-контроллера, который выполняет функцию «мозга», управляющего цветом свечения.

Подключение RGB-ленты

При подключении светодиодной ленты не имеет значения, будет она однотонной или многоцветной, оно происходит по одинаковому принципу. Единственное отличие RGB-полосы – наличие в ее схеме питания контроллера и иногда усилителя. Вот на этих приспособлениях стоит остановиться подробнее.

При соединении блока питания с контроллером разницы в действиях с одноцветными лентами не наблюдается – контакты соединяются по маркировке полярности. Немного сложнее коннект контроллера и полосы. Три провода здесь отвечают за цвета, а четвертый – за питание:

1. В – синие оттенки;
2. R – красные;
3. G – зеленые;
4. V+ – подача питания.

В целом подключение будет выглядеть так:

Подключение RGB-контроллера

Так же, как и при монтаже однотонной LED-полосы, при выполнении такой работы, как установка светодиодной подсветки своими руками, потребуется разделение ленты на отрезки. Только в случае с RGB-лентой нужно понимать, что светодиоды в ней с большим потреблением электроэнергии, а потому необходимо включение в схему усилителя сигнала, регулирующего силу светового потока и позволяющего равномерно светиться чипам.
