Как поставить хомут на трубу + как можно сделать хомут самостоятельно

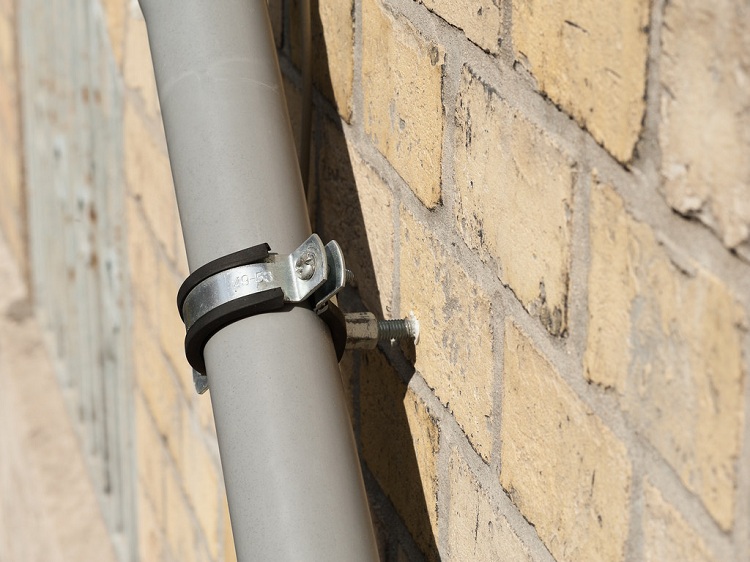

При первых признаках разгерметизации трубопровода необходимо быстро найти поврежденный участок и устранить выявленный дефект. При выполнении экстренных аварийных работ можно использовать самодельные хомуты, позволяющие прекратить течь в трубопроводе на некоторое время. Готовые хомуты для крепления труб, произведенные в заводских условиях из нержавеющей стали или огнестойкого пластика, применяют при выполнении монтажных работ по устройству систем отопления, канализации, водоснабжения, газоснабжения. Данные крепежные изделия позволяют надежно зафиксировать положение труб, идущих вдоль горизонтальных и вертикальных поверхностей (потолков, стен), а также устанавливающихся на специальные стойки.

В данном видеоролике опытный мастер показывает, как сделать хомут из проволоки:

Конструкция простейшего хомута

Все без исключения трубные хомуты состоят из бандажа — обжимного материала, изготавливаемого производителями из стали, и из внутреннего уплотнителя, называемого манжетой. В качестве уплотнительного материала, обеспечивающего герметизацию поврежденного участка, обычно берут специальную рифленую резину, которая позволяет предотвратить деформацию трубы при сильном затягивании крепежных винтов. Наличие резиновой прокладки в конструкции изделия также способствует понижению вибрации и шума.

При выборе хомутов обращают внимание на такие характеристики изделия как:

  • внутренний диаметр;
  • ширина бандажа;
  • толщина стальной полосы.

Диапазон затяжки хомута варьируется в зависимости от размера элемента крепежа. Основными показателями, определяющими область его применения, являются прочность соединения и уровень допустимой нагрузки.

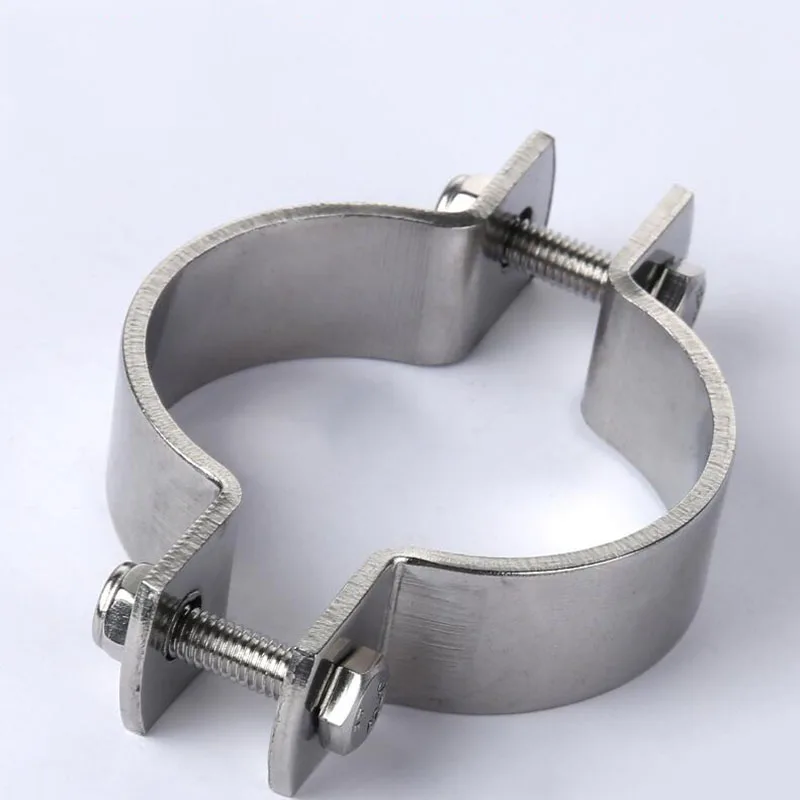

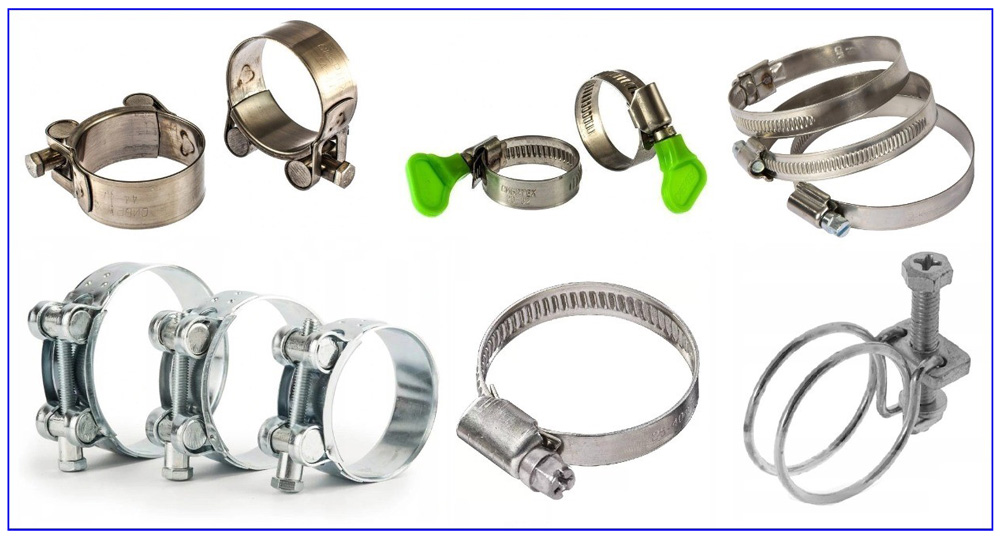

Металлические хомуты для крепления и ремонта труб разного диаметра состоят из стального каркаса и уплотнителя, выполненного из гофрированной резины

Изготовление хомута из подручных материалов

Найдите полоску оцинкованной жести, толщина которой не превышает одного миллиметра, и кусок трехмиллиметровой резины. Поищите в своих запасах пару болтов (М6, М8 или М10), а также подходящие к ним гайки и шайбы. Из инструментов пригодятся:

  • молоток;
  • штангенциркуль;
  • гаечные ключи;
  • тиски или плоскогубцы;
  • ножницы по металлу, которые можно заменить при наличии электролобзиком или болгаркой, снабженными соответствующими режущими элементами;
  • дрель и сверла (М7, М9 или М10, М12).

Для определения диаметра трубы воспользуйтесь штангенциркулем. Если диаметр трубы большой, то проведите необходимые измерения с помощью уголка и линейки. Далее вырежьте жестяной каркас хомута в виде полосы, ширина которой должна быть 4-8 см, а длину придется высчитать. Для этого определяется длина окружности трубы путем умножения ее диаметра на 3,14 (число Пи, знакомое всем со школьного курса геометрии). К полученному результату добавляют 3-4 см, из которых впоследствии делаются «ушки» с просверленными отверстиями для крепящих болтов.

Размер отверстий в «ушках» зависит от диаметра болтов, причем если шайбы широкие, то можно добавить лишних 2-3 мм, чтобы упростить в дальнейшем монтаж хомута. Если ширина бандажа превышает 6 см, то рекомендуется просверливать отверстия не под два болта, а под три. Разметить маркером линию, по которой произвести отгибание «ушек» под прямым углом к жестяной полосе. Эту операцию можно сделать вручную, если полоса тонкая. С более толстым материалом работают с помощью тисков или плоскогубцев.

Далее жесть огибают вокруг трубы, на которую планируется надевать хомут, и стараются соединить ушки так, чтобы просверленные в них отверстия совпали. Если жесть плохо сгибается, то полоску обстукивают молотком. Вырезанную заранее резиновую прокладку, выкроенную с учетом ширины бандажа, вставляют в хомут.

Алгоритм установки хомута на трубу

Перед установкой хомута разводят в стороны ушки так, чтобы им можно было спокойно обхватить трубу. При этом резиновая прокладка должна хорошо перекрывать место дефекта трубы. Если все было вымерено правильно, то между ушками должно остаться не более трех сантиметров. Данное расстояние обязательно уменьшится в процессе стягивания болтами хомута, причем этот процесс продолжается до тех пор, пока не удастся прижать резиновый уплотнитель к трубе максимально плотно.

Хомут для устранения течи в трубе водопроводной или отопительной системы дома устанавливается на место повреждения своими руками в течение нескольких минут

Установка хомутов в большинстве случаев производится на протекающую трубу. Перекрытие подачи воды, теплоносителя или сточных вод не производится. Поэтому эффективность выполненного ремонта будет сразу же видна. Вытерев насухо трубу и бандаж, выждите минут пять и убедитесь в том, что протечка устранена. Слишком длинные болты при необходимости легко обрезаются болгаркой или ножовкой по металлу.

Правильно установленный хомут может служить несколько лет, защищая объект от затопления. Однако, прорывы в системах водоснабжения и отопления желательно заваривать или заменять дефектные участки новыми трубами.

Врезка в магистральный водопровод

При подключении водопровода частного дома к центральной системе водоснабжения используется врезной хомут для труб, позволяющий провести работы под давлением в сжатые сроки с помощью специализированного профессионального оборудования. Устанавливается хомут для врезки в трубу без давления простым слесарем с помощью фрезы и пары гаечных ключей. При этом не предполагается использование сварочного аппарата. В любом случае данные работы проводятся сотрудниками служб, обслуживающих магистральный водопровод в населенном пункте, при наличии у клиента всех разрешительных документов.

Этапы установки врезного хомута для труб в магистральный трубопровод. Хомуты для врезки в трубу упрощают проведение работ по подключению объекта к системам центрального водоснабжения

Теперь вы знаете, как сделать и поставить хомут на водопроводную трубу. При повреждении трубопровода вы сможете самостоятельно устранить проблему хотя бы на некоторое время до приезда профессиональных сантехников.
