Как сделать гидроуровень своими руками: инструкция как сделать строительный водяной уровень своими руками, видео и фото

Гидроуровень: устройство, принцип использования | Строй Советы

Оглавление:
Гидроуровень: как устроен и как работает
Работа с гидроуровнем: особенности использования
Как «настроить» гидроуровень своими руками: важные моменты

Гидроуровень – простейшее устройство, позволяющее производить разметку горизонтальной плоскости. Несмотря на его элементарное устройство, это самый точный строительный инструмент, погрешность которого обусловлена исключительно человеческим фактором. Пользоваться гидроуровнем одновременно просто и сложно – его основной недостаток заключается в невозможности производить разметку в одиночку. В принципе, в одиночку мало кто работает, так что инструмент этого типа смело можно назвать идеальным решением для производства домашнего ремонта. О нем и поговорим в этой статье, в которой вместе с сайтом stroisovety.org мы разберемся с его устройством и принципом работы, ответим на вопрос, как пользоваться гидроуровнем и как изготовить своими руками?

Гидроуровень своими руками фото

Гидроуровень: как устроен и как работает

Работает гидравлический уровень весьма просто – в основу его функционирования заложен принцип сообщающихся сосудов. Как бы вы ни изменяли их местоположение, на каком бы расстоянии друг от друга они ни находились – жидкость, залитая в них, благодаря гравитации всегда занимает одно и то же положение. В смысле того, что ее уровень в одном и в другом сосуде одинаковый. Именно этот эффект и используется в работе гидроуровня – если совместить метку на стене с уровнем жидкости (воды) в одном сосуде и после этого поставить метку напротив уровня воды в другом сосуде, вы получите две метки, расположенные четко в горизонтальной плоскости. Теперь дело за малым – соединить две метки линией, и у вас в наличии нужная горизонталь.

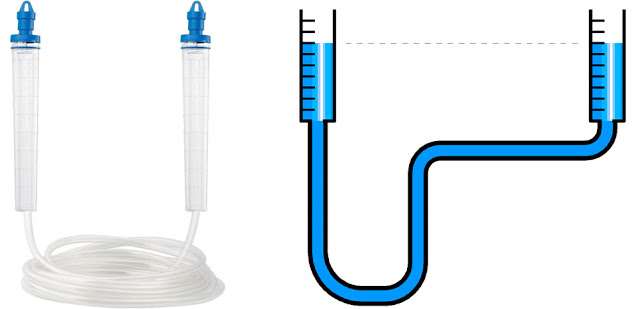

Что представляет собой гидравлический уровень? Его устройство можно даже назвать примитивным – по сути, это небольшого диаметра прозрачная трубка, наполненная водой. Длина трубки не имеет никакого значения – это может быть короткий отрезок метровой длины или целая пятидесятиметровая бухта шланги. Практически все производители дополняют гидроуровни колбами с градуировкой – по их мнению, это важный момент, помогающий в работе. На самом деле он только все портит. Колбы решают только один вопрос – благодаря удобно закрывающимся колпачкам вода не выливается из гидроуровня при неаккуратном обращении с инструментом. За это удобство мастеру приходится платить точностью измерений – широкая колба искажает видимость поверхности воды. Кроме того, человеку проще сосредоточить зрение на маленьком участке поверхности воды, нежели гадать, в каком месте уровень будет точнее. Да, да – неровно установленная колба дает существенную погрешность.

Гидроуровень фото

Хотите получить высокую точность разметки гидроуровнем? Тогда от применения колбы лучше отказаться. Не использовать их очень просто – воды необходимо наливать меньше, и вся проблема решается. В таком случае у вас и точность получается высокая, и уровень можно закрыть, дабы водичка из него не вытекала.

Работа с гидроуровнем: особенности использования

Вопрос, как пользоваться гидроуровнем, вкратце был описан несколько выше – вернее сказать, мы рассказали о принципе его применения, не упомянув при этом важные тонкости. Именно в них и заключается вся суть работы с этим приспособлением. Тонкостей этих немного, но взяв за их принцип, можно будет создавать проекции не только горизонтальных линий, но и плоскостей – мало того, при некоторых знаниях элементарной геометрии посредством гидравлического уровня можно будет даже отбивать на стенах точные вертикали. Именно на стенах – что касается пола и потолка, то здесь придется пользоваться правилами переноса. Чтобы проще было понять, как правильно работать с гидроуровнем, рассмотрим технику его использования на двух простых примерах.

1. Создаем плоскость подвесного потолка или стяжки пола. Такая разметка производится следующим образом. Для начала берем рулетку и находим середину высоты стены. Это довольно условная точка, которая, по большому счету, может располагаться где угодно над уровнем пола в помещении. Просто удобнее ее делать по центру стены – впоследствии этот маяк можно применять и для других построений. Это всего лишь маяк, который послужит начальной точкой отсчета для геометрических построений и не более. Теперь берем гидроуровень и устанавливаем один его конец напротив метки, а второй в любом углу помещения – задача в том, чтобы опуская шланг выше или ниже, добиться положения жидкости в шланге четко напротив установленной вами метки. Как только это произойдет, тот человек, который держит второй конец уровня, должен сделать соответствующую отметку на стене в углу. Точно таким же способом, беря за исходную точку самую первую метку, переносим ее во все остальные углы помещения без исключения (как на внутренние, так и на наружные). Причем следует учесть, что перенос должен производиться исключительно из одного и того же места – мало того, переносить метки необходимо на две стены, образующие угол. Ну а дальше все просто – вооружаемся отбивочным шнуром (нитка с синькой) и, растягивая ее между метками, прорисовываем по всему периметру комнаты основополагающую плоскость в помещении. Теперь, имея эту линию, в любой момент можно перенести ее с помощью рулетки выше или ниже. Если нужен монтаж подвесного потолка – перенесли эту плоскость рулеткой под потолок. Если речь идет о монтаже стяжки пола или дощатого настила, соответственно, опустили плоскость вниз на нужный уровень.

   Как пользоваться гидроуровнем фото

2. Разметка плоскости для обшивки стен гипсокартоном. Естественно, эту работу проще сделать длинным реечным уровнем – если он качественный и не обманывает сильно, то проблем нет. Но если такой длинной палки-мерялки нет под рукой или ее точность вызывает сомнения, то придется воспользоваться знаниями геометрии и получить нужные вертикали путем бесхитростных построений. По сути, отталкиваясь от ранее проведенной горизонтали, нужно будет построить треугольник с углом 90 градусов. Способов, как это сделать, достаточно много. Самый простой из них – это воспользоваться обычным строительным уголком. Как вариант, если, конечно, имеется под рукой кафельная плитка, то можно использовать ее – в этом случае может быть незначительная погрешность. Самый оптимальный вариант в такой ситуации все же это геометрическое построение. От угла отмечаем расстояние, на которое вы планируете отодвинуть каркас гипсокартона. От этой точки отступаем произвольное расстояние (оптимально 0,5м). Теперь делаем из профиля элементарный циркуль – отрезок профиля с двумя отверстиями, расстояние между которыми равно 0,5м и, взяв за центр первую от угла точку, чертим половину окружности (вторую половину круга вам не даст начертить угол). Теперь берем рулетку и, приставив ее начало ко второй точке на горизонтальной линии, находим место пересечения деления рулетки 0,5м с радиусом окружности – таким способом мы получаем вторую точку вертикальной прямой. Проведя через нее и центр окружности линию, мы получаем четкую вертикаль. Точно такие же построения производим и на другой стене – после чего соединяем две вертикали по полу и потолку и получаем плоскость гипсокартонной стены.

   Работа с гидроуровнем фото

Согласен, сложно. Зато предельно точно. Таким способом можно построить вертикаль в любом месте стены.

Как «настроить» гидроуровень своими руками: важные моменты

Как ни странно, но даже такое простое приспособление, как гидравлический уровень, требует правильного отношения – в частности, очень важно понимать, что правильность его работы зависит от качества заполнения приспособления водой. Если в трубке, кроме жидкости, будут еще и пузырьки воздуха, то уровень будет работать некорректно. Именно по этой причине в процессе заполнения гидроуровня жидкостью необходимо выдержать два простых правила.

1. Наполнять трубку необходимо медленно – лучше это делать не из крана, а из ведра. По принципу, как сливают бензин с бочки или бензобака. Опустили один конец гидроуровня в емкость, подтянули воду ртом, дождались, пока вода не польется со свободного конца трубки, перекрыли ее ток пальцем и на этом все.
2. Второй момент – перед каждым использованием трубку нужно проверять на наличие воздушных пробок. Чтобы не делать это часто, уровень следует подвешивать открытыми концами вверх. В таком случае воздушные пробки образовываться не будут – мало того, те, что уже успели образоваться, будут свободно выходить наружу.

В принципе, это все. В заключение темы скажу несколько слов по поводу вопроса, как сделать гидроуровень своими руками? В общем-то, делать его и вовсе не придется – достаточно пойти в магазин, купить тонкую прозрачную трубку и наполнить ее водой. Это и весь гидравлический уровень – как говорится, дешево и сердито.

Автор статьи Александр Куликов

Водяной уровень своими руками — Секреты строителя

Ремонт для многих стал очень неприятным, тяжелым и длительным процессом. А строительство и просто непосильной задачей. Ведь самостоятельно построить тот или иной объект довольно сложно и для не профессионалов довольно проблематично. Но при грамотном распределении времени и разумном подходе к выбору инструментов и материалов, а также соблюдению правил техники безопасности можно существенно сэкономить. Самое главное при строительстве новых объектов – это сделать идеально ровную горизонтальную поверхность. Ведь даже небольшое искривление способно не только визуально испортить впечатление от ремонта, но и принести физическое неудобство, например, косо поставленная дверь.

Что такое водяной уровень?

Для облегчения и упрощения различных процессов во время строительства были созданы различные приборы и приспособления. Например, водяной уровень или строительный степлер. И если первый можно сделать своими руками, то второй лучше купить. Советы как правильно выбрать строительный степлер помогут при его покупке. Водяной уровень – это приспособление, состоящее из длинного шланга и двух запаянных сосудов, которые наполнены жидкостью. В основе его работы лежит известный еще со школы принцип сообщающихся сосудов. Водяной уровень может еще быть в виде деревянного бруска, в котором на середине впаяна колбочка. Пузырек воздуха в этой колбе и показывает уровень. Такая разновидность удобна при измерении уровня на горизонтальных поверхностях. А для его  измерения на вертикальных удобнее будет воспользоваться водяным уровнем из шланга и колбочек.

Преимущества водяного уровня, сделанного своими руками

Кроме весьма очевидной экономии средств у такого прибора есть и другие плюсы, которые весьма существенны:

1. Доступность материалов, необходимых для его изготовления.
2. Высокая точность и простота измерений.
3. Можно определить отношение плоскостей к горизонту, если длина до 10 метров.

К недостаткам относят чувствительность воды к понижению или повышению температуры воздуха. Зимой она замерзает, а летом испаряется. Если поменять воду на незамерзающую жидкость, то этой проблемы можно избежать. Также у готовых изделий есть существенный минус, их длина ограниченна метражом. Если делать уровень самому, то можно рассчитать необходимую длину, идеально подходящую для конкретного случая. Если помещение очень большое, то работа с таким приспособление будет очень удобно. К тому же готовое приспособление весит очень мало.

Как сделать водяной уровень своими руками

Сделать гидроуровень может даже ребенок, конечно, под присмотром взрослого. Для этого необходимы следующие предметы: гибкий полый шланг и два прозрачных сосуда. Особенностями магазинного изделия являются специальные колбы. Но при работе в условиях низких температур шланг может сорваться с них. Поэтому в процессе самостоятельного изготовления их заменяют на сосуды. Одной из важнейших особенностей водяного уровня является перемещение воды в шланге. Она должна передвигаться плавно, без проблем. Оптимальным диаметром будет 1 – 1,5 см. Важно помнить, что под воздействием солнечных лучей шланг может мутнеть, поэтому увидеть уровень воды будет сложно. Самостоятельное изготовление водяного уровня предполагает использование шланга необходимой длины. Отмерив нужную длину шнура его нужно отрезать. Затем к обоим концам прикрепить сосуды. На них также заранее стоит нанести шкалу. Если никаких подходящих колб в доме нет, то можно использовать шприцы. Их них нужно вытащить поршни, а разметка там уже есть. В качестве жидкости можно использовать обычную воду. Таким образом сделать водяной уровень можно быстро и экономно. А возможность самостоятельно сделать приспособление нужной длины будет приятным бонусом.

Применение уровня на практике

Еще на уроке физики показывали опыт с сообщающимися сосудами. Поэтому пользоваться водяным уровнем может любой ученик средней школы. Нужно приложить в требуемой высоте один конец уровня, например на уровне метра от пола. А второй конец в предполагаемом месте постепенно перемещать так, чтобы уровень воды в обоих сосудах находился на одном уровне. После нахождения оптимального положения жидкости обе точки помечают. Уровень применяют в процессе многих подготовительных работ, например, по стяжке пола или установке батарей. Правильно сделанные измерения помогут сделать все идеально с первого раза, сэкономив время и средства. Особенно важно будет правильное использование гидроуровня в процессе работ по закладке фундамента. Ведь от него зависит прочность, устойчивость и надежность всей конструкции.

Самостоятельное изготовление такого простого приспособления как водяной уровень намного упрощает процесс строительства, в то же время делая его качественным.

КАК СДЕЛАТЬ И КАК ИСПОЛЬЗОВАТЬ ГИДРАВЛИЧЕСКИЙ | Своими руками

Содержание ✓

• ✓ Точнее уровень.
• ✓ Гибкий уровень воды с резервуаром.

Всем, кто занимается строительным бизнесом, неоднократно приходилось определять горизонтальность элементов конструкций и зданий, используя гибкий водяной уровень — отрезок прозрачной виниловой трубки, наполненный водой.

Поверхность воды на разных концах трубы всегда устанавливается на одном уровне с горизонтальной линией. В этом легко убедиться, взяв концы наполненной трубки в руки и удерживая их в вертикальном положении рядом друг с другом. Вода сначала будет двигаться вверх и вниз, а затем через некоторое время остановится на обоих концах одной и той же линии. Неважно, какова длина трубки и ее диаметр.

Если вдруг поверхности не на одном уровне, значит, какая-то причина создает помеху свободному течению воды внутри трубы. Например, если трубка перекручена или где-то есть воздушная «заглушка», в результате чего либо один, либо оба конца трубки забиты.

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

Точнее уровень.

Для выравнивания очень длинных линий (более 30 м) используется гибкий уровень воды (иногда называемый гидроуровень ) может быть несколько громоздким и не совсем податливым. Поэтому оптический уровень здесь будет более подходящим инструментом. Однако если вы не геодезист и не подрядчик, занимающийся масштабным строительством, то вам, скорее всего, не придется бить уровень на расстояниях более 30 м.

Гибкий водяной уровень имеет много преимуществ перед уровнем. Помимо того, что гидроуровень будет стоить сущие копейки, он еще и неприхотлив: его можно уронить, наступить на него и бросить в кладовку без ущерба для его точности и использовать как угодно — в любых условиях.

Гидроуровень очень удобно использовать в тех местах , где нет прямой видимости: с разных сторон углов зданий и вблизи крупных препятствий, где оптический уровень приходится устанавливать несколько раз.

В небольших помещениях, где затруднена фокусировка по уровню, также можно использовать гидроуровень. Наконец, во многих случаях с гибким уровнем воды (в отличие от уровня) может справиться один человек

Если этих причин недостаточно, чтобы остановить свой выбор на гибком уровне воды, стоит помнить также, что он намного точнее уровень.

Тот факт, что поверхность воды с разных концов трубы останется абсолютно на одном уровне, не зависит от того, кто производит измерение. А вот точность показаний уровня напрямую зависит от человека. Если зрительная труба установлена ​​с небольшим отклонением от горизонтального направления (а это частое явление) и погрешность измерения составляет, скажем, 0,08 см/м, то на линии в 30 м она будет уже 2 ,4 см. Погрешность может стать еще больше, если вы случайно отключите юстировку устройства, коснувшись штатива, и вовремя этого не заметите.

Ничего, кроме дешевой трубки.

Гибкий водяной уровень может состоять либо из прозрачной гибкой виниловой трубки, либо из трубки с резервуаром для воды. Чаще всего я использую трубу длиной 10 м, с которой легче обращаться. Его длины хватает для большинства моих обычных работ, связанных с реконструкцией зданий.

Я обнаружил, что у некоторых новых трубок внутри есть тонкий маслянистый налет, на котором могут собираться мельчайшие пузырьки, что отрицательно сказывается на точности прибора. Однако промывание внутренней поверхности трубки теплой водой с обычным моющим средством позволяет легко удалить масляные отложения.

Трубки малого диаметра менее громоздки, но при заполнении склонны к скоплению пузырьков. Показания трубок малого диаметра читаются труднее из-за выраженного мениска. что обусловлено силами поверхностного натяжения воды. В трубах большего диаметра мениск будет менее выпуклым.

Несколько лет я использовал трубку с внутренним диаметром 6,25 мм, которая была проста в использовании. Однако недавно я сделал новый уровень, для которого использовал трубку с внутренним диаметром 7,8 мм. Новый уровень легче заполнить водой и с него проще снимать показания.

Согласовать только с трубкой. Для работы с виниловой трубкой ее нужно наполнить водой. Для этого один конец трубки нужно поместить в сосуд с чистой водой, а другой конец держать ниже сосуда и всасывать воду и трубку до тех пор, пока вода не потечет из него самотеком. Затем возьмите оба конца трубки и . удерживая их вместе, убедитесь, что уровни одинаковы и находятся рядом с концами трубки. После этого можно приступать к работе.

Если уровни воды не одинаковы, это, скорее всего, вызвано скоплением пузырьков воздуха в трубке. Для их удаления необходимо пропустить дополнительную воду через трубку или иначе. держа трубку за концы, встряхните ее несколько раз. Следует отметить, что уровень воды, а также пузырьки воздуха будут более отчетливо видны, если в воду добавить несколько капель пищевого красителя.

Работать с уровнем воды лучше всего вдвоем. Например, у нас есть комната, в которой мы хотим смонтировать подвесной потолок и для этого нам необходимо провести на стенах горизонтальную линию на высоте будущего потолка по всему периметру. Для этого концы водяного уровня нужно развести в разные пространства комнаты и держать их у стены. Делать это можно на любой удобной высоте, ведь цель на первом этапе – получить реперные (референтные) отметки, расположенные на одном уровне, который может вовсе не являться конечным уровнем потолка.

Подождав, пока вода осядет, нужно сделать пометки на стене воды относительно уровня воды. Если стены оклеены обоями или покрашены краской, то в этом случае неплохо было бы наклеить наклейки на стены в нужных местах и ​​сделать на них пометки. Если диаметр трубки небольшой и мениск резко выражен, то необходимо согласовать с партнером и сделать отметки одинаково: на верхней границе мениска или — на нижней.

Для переноса меток на другие ракурсы нужно одну из конек трубки установить перед меткой, а вторую передвинуть в угол, где метки нет. Во время переноса трубки ее отверстия следует прикрывать пальцем, чтобы не пролилась вода.

После этого необходимо отметить точку на проектной высоте потолка над одной из опорных точек, измерить расстояние по вертикали между этими точками и установить это расстояние от опорных точек в других углах. Между точками нужно провести мелом линию, которая будет соответствовать высоте потолка.

Разумеется, все реперные (референтные) отметки можно делать сразу на той высоте, которую мы выбрали для потолка. Однако удобнее работать с трубкой, стоя на полу. После этого вы можете перемещать отметки вверх с помощью стремянки.

Прикрепив проволочную петлю к каждому концу гибкого водяного уровня с помощью липкой ленты, вы можете повесить один конец на гвоздь, и тогда с уровнем может работать один человек. А в перерывах между использованием инструмента его можно подвесить за эти петли в месте, где он не будет мешать.

Работать с уровнем все же удобнее вдвоем. Но когда я один, мне гораздо проще использовать гибкий уровень с танком.

Гибкий уровень воды с резервуаром.

Для своего уровня я сделал бак из прочного пластикового ведра емкостью около 5 л. (Если вы решите использовать трубку большего диаметра и длиннее, чем я, вам может понадобиться резервуар большего размера) 8 его дна уплотняют штуцер 09,4 мм для трубки 07,8 мм. Для этого я сначала просверлил в ковше отверстие 012,5 мм. Затем изготовил две резиновые прокладки размером 31,25 мм с внутренним отверстием 012,5 мм и установил их на штуцер так, чтобы с каждой стороны стенки ковша было по одной прокладке, одной шайбе и одной гайке. Мест стыки штуцера с ведром обработаны силиконовым герметиком и плотно затянуты гайками. После этого танк готов к эксплуатации.

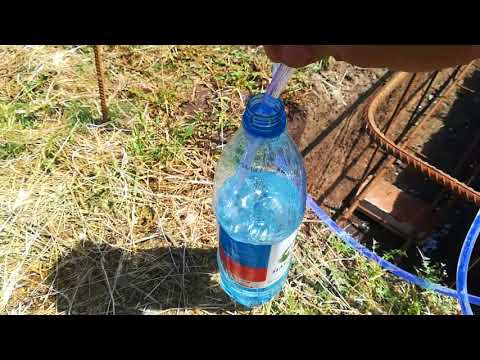

Чтобы заполнить резервуар и трубку водой, я сначала наполняю ведро.

предварительно закрыв отверстие тубы пальцем. Затем, когда ведро поднято, сливаю воду, чтобы заполнить трубку и удалить из нее пузырьки, и поднимаю свободный конец трубки до уровня ведра. Вода в резервуаре и в трубке постепенно осядет до одного уровня.

Вернемся к примеру с установкой подвесного потолка. Для работы с уровнем резервуара ведро нужно поставить на лестницу или на козлы где-нибудь в центре помещения, а свободный конец трубки перемещать последовательно в каждый угол, чтобы получить реперные отметки. В этом случае ни помощник, ни последующая корректировка отметок не потребуются.

Работа с резервуаром может быть сделана еще удобнее. Например, если прикрепить свободный конец трубки к стойке скотчем. Благодаря этому приспособлению легко выравнивать опалубку для заливки бетона, для чего нужно в каком-то месте опалубки установить рейку с трубкой и отметить уровень воды на рейке. Оставшуюся часть опалубки потом очень легко выровнять: нужно по очереди устанавливать рейку к разным ее участкам и, перемещая щиты опалубки вверх или вниз, следить, чтобы уровень воды находился на одной линии с отметкой сделал ранее. После этого опалубка окончательно закрепляется.

По той же методике, но с использованием шаблона для кладочных работ, можно определить высоту кладки относительно контрольной отметки. Более высокий уровень воды в трубке покажет, что кладка расположена ниже необходимого уровня, а более низкий уровень воды будет свидетельствовать о том, что эта часть кладки завышена. Если вы хотите узнать точные отклонения высоты от горизонтальной линии, отметьте расстояния на шаблоне и измерьте их. Необходимый уклон при монтаже дренажных труб также можно точно определить, воспользовавшись описанной схемой кладочных работ.

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРОВ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

• Какие резцы нужны начинающим столярам?
• Опора регулируемая вручную (для станка, верстака, стола)
• Какую лучше купить сабельную пилу. Маркировка полотен
• Ремонт зарядки шуруповерта своими руками
• Как правильно (покрасить) краскораспылитель
• Насадка для миксера своими руками
• Гвоздезабивной пистолет и степлер – выбираем лучшее
• Сварка в защитных газах: технология, аппараты и ее режимы, методы
• Зажимы рабочие и варианты их использования
• Садовый бур — зачем нужен и как применяется

Подписывайтесь на обновления в наших группах и делитесь.

Давайте дружить!

Как настроить вашу одно- или многоточечную гидравлическую систему

Гидравлические системы для подъема, опускания или тяги могут варьироваться в зависимости от каждого отдельного проекта. Существует множество возможных конфигураций, поэтому следует тщательно выбирать правильные компоненты для вашей системы, чтобы обеспечить безопасный и успешный результат.

Важно! Для неопытных людей понимание гидравлических систем под давлением может быть сложным. У каждого тяжеловесного проекта есть свои уникальные требования, и использование неправильной настройки может привести к катастрофическим последствиям. Прежде чем приступить к работе, проконсультируйтесь с квалифицированным и опытным специалистом.

Далее следует простой вводный обзор того, как настроить подъемную систему для тех, кто не знаком или не знает о доступных опциях. Для начала мы собрали восемь примеров, начиная от простых комплектов цилиндров с ручным насосом и заканчивая сложными синхронными подъемными системами.

Если вам нужна консультация по выбору подходящего гидроцилиндра, обратитесь к нашему Руководству покупателя.

См. Руководство по выбору цилиндров

Базовая установка одностороннего действия для гидравлических цилиндров общего назначения

На этой схеме показана очень простая гидравлическая система, пригодная для подъемного оборудования одностороннего действия. Подобные устройства можно использовать в самых разных ситуациях технического обслуживания общего назначения или в гидравлическом прессе.

На нем изображен ручной насос для управления подачей цилиндра. (Обратите внимание, что его можно заменить насосом с приводом). Стоит знать, что для цилиндра грузоподъемностью 25 тонн и выше может потребоваться много ходов ручного насоса, особенно для приложений с более длинным ходом.

• Для удобства такой набор часто можно приобрести в виде комплекта. В них есть все необходимое, в том числе чехол для хранения и защиты предметов.
• Вы также можете приобрести комплекты для технического обслуживания и полезные аксессуары для цилиндров, такие как опорные плиты для дополнительной устойчивости или наклонные седла для предотвращения повреждения плунжера. Эти дополнительные элементы обеспечивают большую универсальность и могут помочь продлить срок службы цилиндра.
• Даже в такой простой установке, как эта, всегда рекомендуется использовать манометр, так как он открывает окно в гидравлическую систему. Узел манометра Enerpac GA45GC 45® идеально подходит для использования с ручным гидравлическим насосом.

Комплект с цилиндром одностороннего действия с увеличенным ходом

Здесь показана другая базовая гидравлическая система, использующая гидравлический цилиндр одностороннего действия. На этот раз он включает в себя цилиндр с более длинным ходом и пневматический гидравлический насос.

Обратите внимание на использование опорной плиты цилиндра серии JBI, которая повышает как стабильность, так и распределение нагрузки.

При использовании любого из наших механических насосов (воздушных/электрических) мы всегда рекомендуем использовать наши глицериновые манометры, чтобы снизить вибрацию иглы и обеспечить точное считывание давления.

Цилиндр двустороннего действия для механизированного втягивания тяжелых грузов

При опускании тяжелого груза иногда важно контролировать втягивание. Когда это требуется, следует использовать систему, предназначенную для цилиндра двойного действия. Цилиндр двойного действия использует гидравлику для подъема или опускания груза, в отличие от цилиндров одностороннего действия, которые полагаются на возвратную пружину и силу тяжести для втягивания плунжера. Последнее может занять много времени. (особенно на длинноходных цилиндрах).

• Использование обратного клапана с пилотным управлением (v66), установленного во впускном отверстии цилиндра для временного удержания нагрузки.
• Как и прежде, при использовании помпы с механическим приводом используйте заполненный глицерином манометр, чтобы свести к минимуму вибрацию иглы.
• На приведенной выше схеме показан насос с приводом, но можно использовать и ручной насос, однако убедитесь, что резервуара насоса достаточно для полного выдвижения и втягивания цилиндра(ов).
• Обратите внимание, что необходим насос с 4-ходовым распределительным клапаном.
• Установите клапаны управления потоком на обеих линиях подачи/отвода для лучшего контроля/точной настройки.

Совет по безопасности – Убедитесь, что все муфты подсоединены и работают должным образом – дефектная или неправильно прикрепленная муфта может блокировать поток, что может привести к потенциальному повышению давления, что приведет к выходу избыточного давления из внешнего предохранительного клапана на цилиндре.

2 Цилиндр двустороннего действия для толкающего или тянущего применения

Описанная выше система предназначена для приложений, требующих 2 точки подъема, где необходим управляемый подъем. Блоки коллектора используются для разделения обоих направлений потока на 2 цилиндра, а в линии подачи используются клапаны управления потоком, позволяющие точно настроить синхронность подъема в нескольких точках. Обратите внимание, что манометр входит в линию подачи.

• Проточные клапаны добавляются к коллекторам для контролируемого расширения.
• Всякий раз, когда вы собираетесь использовать несколько цилиндров, убедитесь, что насос имеет достаточно большой резервуар, чтобы вместить достаточное количество гидравлической жидкости для хода всех цилиндров.
• Если требуется контролируемое втягивание, вы можете установить клапаны управления потоком в коллектор линии втягивания.
• Необходим насос с 4-ходовым распределительным клапаном.
• Для удобства вы можете использовать узлы манометров управляющего коллектора Enerpac AM42GC/AM41GC, которые включают в себя коллектор, регулирующие клапаны, манометры и муфты для четырех мест установки домкрата.

2 Установка цилиндров с использованием цилиндров одностороннего действия

Выше показана другая двухточечная установка подъема, но на этот раз она упрощена за счет использования цилиндров одностороннего действия. С каждым цилиндром используется предохранительный удерживающий клапан для временного удержания нагрузки.

Для долговременного удержания груза рассмотрите возможность использования цилиндров Enerpac с гидравлическими стопорными гайками, которые механически блокируют груз, обеспечивая безопасную работу в зоне и вокруг нее.

Совет по безопасности – Никогда не работайте под гидравлически подвешенным грузом. Всегда механически фиксируйте груз либо с помощью стопорных блоков, либо с помощью механических цилиндров с контргайками.

Многоточечная гидравлическая система с 4 цилиндрами одностороннего действия

Выше показана обычная многоточечная гидравлическая система с использованием цилиндров одностороннего действия и распределительных коллекторов.

• Рекомендуется установить манометры на каждом выпускном отверстии коллектора управления, так как это покажет распределение нагрузки по четырем точкам подъема. Это помогает контролировать нагрузку и повышает синхронность.
• Опорные плиты серии JBI используются для повышения устойчивости за счет распределения нагрузки по большей площади поверхности.
• V66 Пилотные обратные клапаны используются для временного удержания нагрузки.
• Если требуются длительные периоды удержания нагрузки, рассмотрите возможность использования механических цилиндров со стопорными гайками Enerpac и/или использования рифления.

4-точечная установка с использованием 4 цилиндров одностороннего действия и НОВОГО раздельного коллектора Enerpac

На приведенном выше рисунке показана альтернативная 4-точечная установка, в которой используется новый раздельный коллектор Enerpac (SFM). SFM распределяет поток равномерно по всем точкам подъема независимо от распределения нагрузки по подъемным цилиндрам. Особенности и преимущества SFM показаны ниже;

• Клапаны компенсации нагрузки для синхронного подъема и опускания тяжелых грузов
• Равномерный поток из всех выпускных отверстий независимо от распределения нагрузки по гидравлическим цилиндрам
• SFM42 может использоваться для цилиндров как одностороннего, так и двустороннего действия для большей универсальности.
• Манометры установлены на всех выходных патрубках для понимания распределения нагрузки между местами установки домкрата.
• Помогает управлять синхронными движениями при подъеме или опускании.

Насосы с разделенным потоком для многоточечного синхронного подъема s

Насосы с разделенным потоком предлагают множество преимуществ для крупномасштабных многоточечных подъемных работ. Для операций подъема и опускания с несколькими точками насосы с разделенным потоком являются гораздо лучшей альтернативой, чем использование насосов с независимым приводом.

Вверху: Насос с разделенным потоком, работающий на многоточечном подъемнике с четырьмя SCJ50. Простое управление
с помощью джойстика или подвесного пульта управления обеспечивает управляемый подъем, несмотря на неравномерную нагрузку на
за каждую точку подъема.

В зависимости от выбранной конфигурации они могут обеспечивать исключительную точность управления +/- 1 мм на опережающий и отстающий цилиндры домкрата. См. доступные варианты, описанные ниже,

Стандартный насос с разделенным потоком серии SFP s

Когда допустима синхронизация максимум 4%, стандартные насосы с разделенным потоком серии SFP обеспечивают безопасное и экономичное решение.

Если вам нужно более 8 точек подъема, их можно объединить в сеть с дополнительными насосами с разделенным потоком, увеличив количество точек подъема до впечатляющих 32 единиц!

• Предлагается с 2, 4, 6 или 8 выходами с разделенным потоком
• Индивидуальная или одновременная работа для клапанов с функцией выдвижения/удержания/отвода
• Расход на выход в диапазоне от 0,27 до 4,2 л/мин при 700 бар
• Подходит как для цилиндров одинарного, так и для двустороннего действия
• Клапаны компенсации нагрузки управляют операциями подъема и опускания с точностью до 4 % между ведущими/отстающими цилиндрами
• Доступны с резервуарами емкостью 20, 40 или 150 литров.

Насосы с разделенным потоком с программируемым логическим управлением

Для приложений с высокой точностью насосы с разделенным потоком серии SFP можно модернизировать, чтобы они стали управляемыми ПЛК синхронными подъемными системами. Это расширяет возможности SFP по превращению в точную синхронную систему подъема/опускания, способную достигать точности +/- 1 мм от опережающего/отстающего гидравлического цилиндра.

Модернизация до сетевых насосов с разделенным потоком, позволяющая использовать до 32 точек подъема

В этой модернизации используются внешние датчики хода, которые обмениваются данными с главным блоком управления для обеспечения непрерывной обратной связи. Точно так же модернизированные насосы с разделенным потоком серии SFP также могут быть объединены в сеть для создания впечатляющей системы синхронного подъема с 32 точками — без необходимости изменения какого-либо стандартного оборудования SFP.

Помимо перечисленных выше впечатляющих возможностей, системы SFP предлагают дополнительные элементы, показанные ниже:

• Управление несколькими насосами с разделенным потоком с помощью одного главного блока управления
• Насосы могут располагаться ближе к точкам подъема, что приводит к более короткому шлангу длины для повышения точности.
