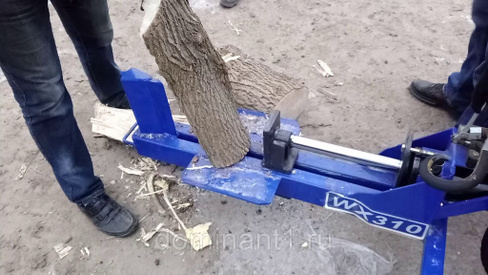

Как устроен электрический дровокол. Виды гидравлического дровокола

Вид дровокола зависит от количества выполняемых операций, он может быть:

бытовым , в функции которого входит только раскол древесины;
профессиональным , способным раскалывать не только дрова, но и подавать, торцевать, выгружать их.

Бытовое приспособление оснащено простейшим электрическим мотором , обеспечивающим вращательные действия гидронасоса. Привод прост в обслуживании, при этом он надежный и экологичный.

Единственный недостаток — работает только от электросети, полностью зависим от нее, также недостаточна мощность устройства.

Дровоколы с большей мощностью считаются более мобильными, предназначены для использования профессиональными лесозаготовителями, способны колоть дрова быстрее и в больших масштабах. Для работы мотора используется бензин либо дизельное топливо.

Система гидравлики для запуска дровокола подается от трактора, возможно от его вала отбора мощности. Также для работы механизмов может использоваться электродвигатель с тракторным приводом или бензиновый мотор, начинающий вращаться при подключении к гидравлике трактора.

Колуны также различаются по способу закладки дров. Существует 3 вида:

Горизонтальный. Это самый распространенный вид. В этом случае бревно кладется на рельсы горизонтально. Движение зачастую осуществляется бревном по направлению к ножу. Но бывают и модели, когда нож двигается навстречу.
Вертикальный. Самая миниатюрная конструкция. В ней зачастую нож двигается сверху на бревно, которое установлено вертикально внизу. Но бывают модели, когда нож установлен стационарно, а в движении находится дерево.
Смешанный. Самый редки вид. В основном такой закладкой обладают профессиональные модели. Основное их преимущество – это переработка большого количества дров. Поэтому их устанавливают в основном на деревообрабатывающих предприятиях.

Дровоколы гидравлические. Как выбрать гидравлический дровокол

Основные характеристики современных дровоколов и их описание представлены в небольшой табличке ниже.

Критерий выбора	Разновидности и возможности устройств
Тип конструкции	Наиболее популярные устройства – гидравлические дровоколы, усилие в котором создается за счет мотора и гидравлического поршня, благодаря чему заготовку прижимают к ножу. Винтовой колун (дровокол «морковка») – еще одно распространенное решение в силу того, что его можно сделать своими руками. Ось привода приводит во вращение винтовой конус, который при подаче заготовки буквально ввинчивается в нее и разрывает слои древесины. Реечный дровокол является простым в устройстве, но довольно опасным в применении. В таком колуне заготовка толкается за счет усилия, передаваемого рейке от вращающейся шестеренки. Если все перечисленные выше варианты снабжены приводом, то инерционный или пружинный дровокол уже требует некоторого применения ручной силы. За счет большого плеча и пружины он модернизирует подход к традиционной колке.
Привод	Применяются устройства на базе электродвигателей (220 В/380 В) и бензиновых моторов. Выбор определяется исключительно удобством и условиями работы.
Максимальное усилие расщепления	Определяет величину усилия давления поршня на заготовку – характерно для гидравлических и реечных дровоколов. В частном порядке достаточно использовать модели с усилием от 4 до 6 т. Более мощные модели подойдут для работы с длинными бревнами и в промышленных масштабах.
Рабочее положение	Определяет положение оси заготовки при работе. Различают колуны с горизонтальным, вертикальным и комбинированным положением. Первый вариант является самым распространенным при использовании в частном порядке и применяется в большинстве гидравлических и реечных конструкций в силу удобства и безопасности.
Размеры бревен	Длина бревен при использовании гидравлических дровоколов ограничивается величиной хода поршня и максимальным усилием расщепления. Обычно это значение ограничено 0,52 м. Толщина заготовок может варьироваться в пределах от 0,25 до 0,5 м в зависимости от модели колуна. В реечных решениях длина бревна определяется размерами рейки и, опять же, создаваемым усилием. Применение винтовых дровоколов позволяет использовать чурки большего диаметра – вплоть до 0,7 м, но при этом повышается трудоемкость работы.
Опции	Настройка высоты. Данная опция положительно сказывается на удобстве работы, но при этом увеличивает стоимость изделия, ее отсутствие можно компенсировать самодельной подставкой. Наличие колес , желательно больших. Обеспечивают удобство при транспортировке. Система безопасности , обычно двухрычажного типа, при которой оператор должен одновременно задействовать две руки на пульте – является неотъемлемой частью всех современных заводских изделий.

Дровокол самодельный. Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

Конструкция пружинного дровокола

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Готовый самодельный пружинный дровокол

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

: Уже готовый самодельный дровокол с пружиной с указанными размерами

: Перекладина несет большую нагнузку потому не лишне ее усилить, также неплохо укрепить площадку под пружину

: Пружина и колун для дровокола

: Можно работать одной рукой или придумать зажим для установки поленьев (более безопасно)

: Схема пружинного дровокола для самостоятельного изготовления

: Основа сделана в виде треугольника. Это стационарный вариант

: Узел подвижного сочленения и крепление пружины — вариантов несколько

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Видео как работает электрический дровокол

Категории: Электрический дровокол, Гидравлический дровокол, Пружинный дровокол

Понравилось? Поделитесь с друзьями!

⇦
Как сделать примыкание крыши к крыше. Традиционные примыкания кровли к стенам

⇨
Как из фанеры сделать арку из. Арка своими руками из фанеры

Как сделать дровокол | Онлайн-журнал о ремонте и дизайне

Содержание

Механические дровоколы
Простой дровокол своими руками: механика
Пружинный дровокол
Дровокол инерционный вертикальный
Дровоколы с электроприводом
Винтовой (конусный)
Параметры конуса и резьбы
Электромотор и редуктор
Где расположить мотор
Гидравлический дровокол
Видео по теме

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в дровник для просушки. Больше всего сил уходит на то, чтобы дрова наколоть. Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Самый простой и безопасный вариант. Жаль только производительность низкая. Зато безопасно

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

Пружинный дровокол

Конструкция пружинного дровокола

Готовый самодельный пружинный дровокол

Уже готовый самодельный дровокол с пружиной с указанными размерами

Перекладина несет большую нагнузку потому не лишне ее усилить, также неплохо укрепить площадку под пружину

Пружина и колун для дровокола

Схема пружинного дровокола для самостоятельного изготовления

Основа сделана в виде треугольника. Это стационарный вариант

Узел подвижного сочленения и крепление пружины — вариантов несколько

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Тяжелый колун — вот залог успеха в этой модели

Дровокол механический вертикальный: чертеж с размерами

Для увеличения эффективности можно сделать утяжелитель

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош, если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Самодельный винтовой дровокол с электромотором

Небезопасная конструкция. Желательно и цепь и мотор прикрыть кожухом

Упор нужен чтобы держать цепь внатяг

Упор с другой стороны

Вот такая примерно резьба нарезается на цилиндре для дровокола

«Удлиннитель» для винта — чтобы рабочее пространство было подальше от мотора или ремней/цепей

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме

Сделать гидравлический дровокол

Для многих из нас в мире долгие и холодные зимние месяцы приносят неизбежный тяжелый труд по рубке или распиловке дров в качестве топлива для отопления дома.

Многим людям требуется дрова для отопления лишь несколько раз в год. Будь то катание на лыжах на выходных или летний поход, рубить дрова для костра очень редко.

Но для некоторых из нас древесина является ежедневной необходимостью. Так мы обогреваем наши дома, готовим еду и зарабатываем на жизнь.

В реальности топор или цепная пила становятся небольшим препятствием для нашей продуктивности и физического здоровья.

Гидравлический дровокол может значительно сократить усилия, необходимые для этого.

Вы даже можете приобрести довольно недорогие дровоколы для дома и небольших работ.

В этой статье мы обсудим, как сделать его за несколько простых шагов.

Чтобы собрать собственный гидравлический дровокол, вам потребуются следующие компоненты. Все эти элементы необходимы для полноценного домашнего разветвителя:

Лезвие для колки дров
Клин для колки, на который крепится лезвие для колки
Гидравлический регулирующий клапан, управляющий лезвием
Гидравлический домкрат или цилиндр
Гидравлический насос, приводящий цилиндр в действие
Бак для гидравлической жидкости со шлангами для подключения к другим компонентам
И электродвигатель или другие источники питания для питания всего устройства

Сборка гидравлического делителя — не самая сложная работа в мире для присяжного мастера.

Как только вы приобретете и правильно соберете эти компоненты, упомянутые выше, вы получите полностью функционирующий гидравлический дровокол.

После этого вы можете с легкостью распилить бревна.

Однако, чтобы построить дровокольный станок, обеспечивающий максимальную безопасность и эффективность, а также экономящий ваше время и деньги, необходимо помнить еще о нескольких гайках и болтах.

Связанные материалы: Какой размер гидравлического цилиндра для дровокольного станка?

Как сделать гидравлический дровокол для максимальной эффективности

Шаг 1: Выбор источника питания

Два популярных источника энергии, которые вы можете выбрать для своего гидравлического дровокольного станка, — электрический и газовый.

Электрические дровоколы обычно менее мощные по сравнению с бензиновыми аналогами.

Кроме того, с этими устройствами вам также придется иметь дело с тем фактом, что во время работы вы должны находиться рядом с розеткой электропитания.

Электрические дрова идеально подходят для более простых работ по дому, особенно в домах с ограниченными потребностями в дровах.

Если вам нужно только время от времени разбивать журналы, лучше использовать этот вариант.

Блоки, работающие на газе, с другой стороны, в значительной степени являются отраслевым стандартом, поскольку они часто обладают мощностью, и вы можете эксплуатировать их, привязав их к определенному месту.

Типичный американец, нуждающийся в дровах, может использовать газ или электричество.

Совет: для бензиновых дровоколов для достижения максимальной эффективности мы рекомендуем четырехтактный бензиновый двигатель мощностью не менее пяти лошадиных сил

Третьей, гораздо менее распространенной альтернативой являются агрегаты с приводом от трактора, которые используются почти исключительно в сельскохозяйственных и лесохозяйственных целях.

Этот тип разветвителя не имеет отношения к большинству читателей этой статьи, но это тип разветвителя, поэтому я включил его для большей полноты.

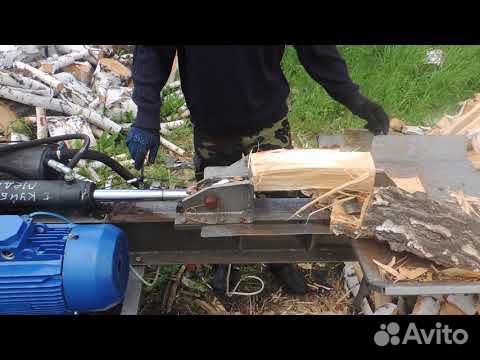

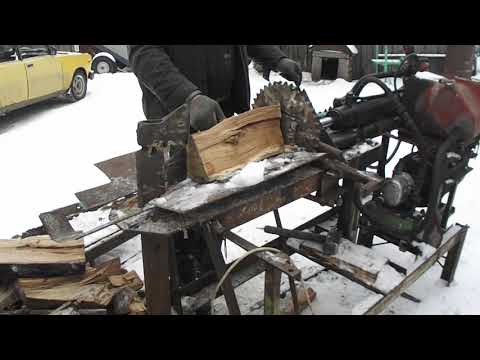

Демонстрация гидравлического дровокольного станка, сделанного своими руками

Шаг 2: Выбор ориентации дровокол

Прежде чем приступить к сборке гидравлического дровокольного станка, необходимо определиться еще с одним важным выбором — ориентацией дровокола.

Совет: чтобы защитить спину от напряжения и травм, вам также следует подумать о каком-либо механизме подъема бревен для дровокола.

Популярные варианты включают параллельный подъемник для бревен или блок с тросовой лебедкой.

В зависимости от свободного места, расположения ваших платформ и инструментов, а также размеров бревен, с которыми вы имеете дело, вы можете выбрать дровокол с гидроцилиндром, работающим вертикально или горизонтально.

Шаг 3. Создание основной платформы

Рама вашего гидравлического дровокольного станка является важной частью конструкции, так как она поддерживает все остальные компоненты.

Эта платформа также является осью для гидравлического домкрата и держателем раскалываемой древесины.

Наконечник: Я рекомендую как минимум трубку 3 x 6 x 36 дюймов толщиной не менее четверти дюйма.

Чтобы гарантировать вашу безопасность и максимальную эффективность механизма, вы должны использовать цельнометаллические трубы для всей конструкции.

Этап 4: Установка гидравлического насоса

Для установки гидравлического насоса:

Отметьте положение для насоса в центре платформы моста или рядом с ним
Вырежьте кронштейн для насоса из куска половинки дюйма металла с помощью плазменного резака или резака
После того, как у вас есть кронштейн, выровняйте отверстия для винтов для гидравлического насоса на металлическом листе и просверлите отверстия.
Теперь вернитесь к выбранному вами месту на платформе оси и просверлите отверстия для монтажного кронштейна
Затем прикрутите кронштейн к платформе с помощью гаек из нержавеющей стали
Наконец, теперь вы можете прикрепить насос к кронштейну с помощью соответствующих гаек и болтов из нержавеющей стали.

Совет: Используйте гидравлический блок объемного типа с вашей установкой, чтобы гарантировать максимальную эффективность при высокой вязкости гидравлического масла. Центробежные насосы могут быть весьма неэффективны при работе с жидкостью средней и высокой вязкости.

Шаг 5. Установка режущего диска

Еще одним важным компонентом любого гидравлического дровокольного станка является режущее лезвие.

Вы можете выбрать один из трех основных типов режущих клиньев: простая двухсторонняя головка, более сложная четырехсторонняя опция или шестигранный раскалывающий клин, более распространенный в коммерческих операциях.

В качестве альтернативы вы можете сделать собственный клин из кусков плоского металла.

Если у вас есть подходящая режущая головка, поместите ее на платформу на одной линии с гидравлическим насосом и примерно в 6 дюймах от края, затем надежно приварите ее на место.

Совет. Для максимальной эффективности резки режущая головка должна быть острой, но при этом достаточно широкой, чтобы раскалывать бревна на участке.

Правильно откалиброванный режущий клин должен быть достаточно плотным, чтобы предотвратить заклинивание или скручивание во время работы, но при этом свободно вращаться, чтобы гарантировать бесперебойную работу

Шаг 6. Подключение гидравлики дровокол, так как это компонент, который вдавливает клин в бревно, раскалывая его.

Для установки гидравлики вашего дровокола:

Просверлите монтажные отверстия для компонента на платформе моста
Затем надежно прикрепите гидравлический блок к платформе с помощью болтов
Затем прикрепите регулирующий клапан к гидравлическому блоку если он поставляется отдельно
Наконец, подсоедините гидравлические линии от насоса к гидроцилиндру

После того, как вы правильно подсоединили гидравлику, ваш дровокол готов начать перекачивать гидравлическое масло и раскалывать несколько бревен.

Совет: Убедитесь, что ваша гидравлическая система оснащена предохранительным клапаном из соображений безопасности . Убедитесь, что используются трубы, рассчитанные на давление 2500 фунтов на квадратный дюйм или выше

Убедитесь, что вы закрепили цилиндр с обоих концов, и используйте только моторное масло, не содержащее моющих средств, или чистое гидравлическое масло с вашим дровоколом.

Этап 7: Раскалывание бревен

Теперь у вас есть полнофункциональный гидравлический дровокол, и осталось только начать распиливать древесину.

Чтобы использовать дровокол:

загрузите бревна по одному на осевую платформу между клином и краем платформы
Используйте гидравлический рычаг для управления домкратом, толкая его в бревно, чтобы расколоть it
Поверните бревна и повторите при необходимости

Заключение

Если вы решите построить свой собственный гидравлический дровокол, помните, что безопасность превыше всего с любой тяжелой техникой DIY.

Таким образом, хотя вы можете вносить изменения в устройство в соответствии с вашими уникальными потребностями, убедитесь, что все компоненты безопасны и рассчитаны на давление, которое будет производить машина.

С нашим руководством и акцентом на безопасность вы сможете настроить гидравлический дровокол своими руками и распилить бревна с максимальной эффективностью в кратчайшие сроки.

Схемы разделителя бревен своими руками — как собрать самому

brad.evans

19 апреля 2022 г.0003

Мы надеемся, что вам нравятся продукты, которые мы рекомендуем, и просто чтобы вы знали, что как партнер Amazon MyLogSplitter может зарабатывать на соответствующих покупках.

Колка бревен — сложная задача, особенно если делать это вручную с помощью топора или кувалды. Использование дровокольного станка — гораздо лучший вариант для быстрого и эффективного раскалывания бревен и дров.

Однако, если вы считаете, что покупка электрического дровокольного станка выходит за рамки вашего бюджета, не волнуйтесь, вы можете сделать его с помощью Чертежи дровокола своими руками .

Все, что вам нужно, чтобы построить свой собственный дровокол, это, конечно же, хорошие чертежи дровокола или, по крайней мере, существующий дровокол, который можно использовать в качестве «модели» для изготовления собственного дровокола. Все, что вам, скорее всего, понадобится, чтобы сделать свой собственный дровокол, — это базовое сварочное оборудование и некоторые существующие инструменты и детали в вашей мастерской, например, хороший двигатель, который можно модифицировать и использовать в дровоколе.

Если вам интересно ознакомиться с нашими рекомендациями по схемам разделителя бревен своими руками, вы можете щелкнуть здесь, чтобы ознакомиться с планами!

Содержание

Горизонтальный или вертикальный дровокол

Прежде чем искать чертежи дровокола своими руками, вам сначала нужно определиться с типом дровокольного станка, который вы хотите, и которым удобно пользоваться. Сделать свой выбор будет проще, если вам удастся ответить на некоторые из этих вопросов.

Вам нужно знать диаметр бревен, которые вы планируете расколоть. Вертикальный дровокол — лучший выбор, если вам нужно расколоть больше крупных бревен, которые трудно поднять и разместить на дровоколе.

Эти дровоколы позволяют катить, а не поднимать бревна на переднюю часть дровокола. Вам просто нужно перевернуть бревна на опорную плиту, используя принудительное давление клина вниз. Хотя вертикальные дровоколы можно использовать как горизонтально, так и вертикально, они не так удобны, как компоновка для горизонтального использования, как горизонтальные дровоколы.

Вертикальные дровоколы имеют движение прижимающего клина сверху вниз. Таким образом, бревна сначала ставятся вертикально на подножку, после чего вставляется клин, который вдавливается в бревно для раскола. В то время как бревна легко накатывать на доску для раскола, расщепленные части нужно собирать вручную и откладывать в сторону, чтобы вы могли продолжить раскалывать дрова.

Горизонтальные дровоколы лучше для коммерческого использования

Горизонтальные дровоколы размещаются стационарно в горизонтальном положении, при этом бревно поднимается и помещается на люльку на верхней части траверсы. Затем гидравлический цилиндр вдавливает бревно в клин, чтобы расколоть его на куски, которые падают на стороны дровокола.

Горизонтальный дровокол — лучший выбор, если вам нужен дровокол для коммерческого использования. Установив эти дровоколы, вы можете подвозить грузовики с бревнами к дровоколу, чтобы подавать и загружать их прямо на дровокол. Это помогает сократить трудозатраты при расщеплении и производстве большего количества дров за меньшее время.

Детали разделителя бревен

Если вы посмотрите на чертежи разделителя бревен, то заметите, что для его сборки требуется много деталей. Обычными компонентами являются гидравлические, конструктивные и механические детали, размеры которых должны соответствовать вашей нагрузке при раскалывании древесины.

Список материалов

Всегда выбирайте и используйте чертежи расщепителя бревен, которые поставляются с подробным списком деталей. Это поможет вам узнать, есть ли какие-либо материалы у вас дома или у вашего поставщика запчастей. Вы можете сэкономить значительную сумму денег, если у вас уже есть некоторые из перечисленных материалов в вашем магазине. Кроме того, самодельные дровоколы не только дешевы в изготовлении, но и сокращают ваши счета за коммунальные услуги.

Ключевые факторы схемы дровокола

Ключевые факторы, влияющие на выбор схемы дровокольного станка, — это факторы, которые определяют количество требуемой силы, необходимой для раскалывания плотной твердой древесины, и определяют количество времени, необходимое для этого.

К ним относятся:

Время цикла

Это количество времени, которое требуется штоку дровокольного станка для выдвижения и расщепления бревна, а также для возврата в исходное втянутое исходное положение. Будет безопаснее, если вы выберете план, предлагающий управляемую скорость, которая помогает контролировать время цикла.

Более низкая и более контролируемая скорость обычно помогает предотвратить травмы, которые могут быть вызваны контролируемыми движениями дровокола. Даже такие конструкции, как делители маховика, помогают увеличить скорость цикла.

Максимальная длина бревна

Длина бревна, которую может удержать дровокол, определяется гидравлической аппарелью. Однако его можно сконструировать таким образом, чтобы его можно было легко отрегулировать в соответствии с длиной раскалываемого бревна. Это можно определить, измерив максимальную длину бревен, которые вы будете разбивать.

Всегда лучше строить дровоколы с бревнами длиной 24 дюйма и более. Таким образом, вы можете разделять не только бревна длиной до 24, но и более короткие бревна. Однако, если ваш план разделителя бревен имеет короткую длину журнала, вы не сможете разделить более длинные журналы в своем разветвителе после его сборки.

Максимальное давление

Поскольку усилие расщепления является важным фактором, определяющим возможности гидравлических цилиндров, важно, чтобы цилиндр был рассчитан на максимальное давление, на которое рассчитан насос. Это усилие раскалывания указано в тоннах давления на чертежах дровокола.

Никакой некачественной работы или некачественных материалов

Действительно стоит построить собственный дровокол, используя чертежи дровокольного станка, особенно если вы мастер на все руки. Вы можете заменить материалы, которые будут использоваться для сборки дровокола, имеющимися у вас материалами. Это не только ускоряет процесс строительства, но и снижает его стоимость.

Однако это не означает, что вы можете использовать некачественные материалы или низкокачественную работу для изготовления дровокола. Электрические дровоколы могут быть опасными машинами, которые должны быть изготовлены из прочных и высококачественных материалов, чтобы избежать травм или возможной смерти.

Так что, если у вас есть какие-либо сомнения относительно материалов, которые вы будете использовать для машины, лучше сначала проконсультироваться со специалистом, прежде чем использовать ее.
