Как сделать эркер: Как сделать эркер

Как сделать крышу эркера и стропильную систему

Как сделать эркер на крыше своими руками

Эркер являются частью помещения, которая будет выходить за фасадную плоскость. Мода на такие архитектурные решения не исчезает со времен Средневековья.

Но сделать эркер на крыше трудно даже опытному строителю, и главный секрет возведения – опыт и знания про особенности и разновидности конструкции, а также методы возведения.

Рассмотрим, как сделать эркер на крыше.

Содержание:

• 1 Общие сведения
  • 1.1 Достоинства и недостатки кровли с эркером
  • 1.2 Виды и типы эркерных конструкций
• 2 Подробности
  • 2.1 Знакомство, расчеты, сметы
  • 2.2 Изготовление эркера своими руками
  • 2.3 Кровля над эркером
  • 2.4 Как правильно сделать крышу своими руками
• 3 Рекомендации и полезные советы
• 4 Заключение

Общие сведения

Достоинства и недостатки кровли с эркером

По внешним данным эркер сильно похож на балкон или террасу. Но конструктивно он является частью дома со стенами капитального типа. В зависимости от проекта он способен занимать несколько этажей, иметь в основании трапецию, полукруг, прямоугольник или иной многогранник.

У эркерных кровель есть большое число достоинств:

• Красивый внешний вид.
• Отличная устойчивость к сильным ветровым порывам – будет обеспечена отсутствием фронтона кровли.
• Обтекаемая форма делает кровельную конструкцию над эркером надежно защищенной от разных типов осадков.
• Облегченный процесс утепления.
• Возможность использовать подкровельное пространство в качестве помещения для бытовых нужд или проживания.
• Возможность использовать непростые дизайнерские решения при обустройстве пространства под кровлей.
• Дополнительный тип защиты несущих стен над эркером благодаря большому кровельному свесу.
• Уменьшение нагрузки на основание и ее более равномерное распределение за счет отсутствия кровельного фронтона.

Достоинств у эркерной кровельной конструкции много, но есть и определенные минусы:

• Сложность проведения работ по монтажу – допущенные ошибки трудно исправлять, а они сильно уменьшают надежность элемента архитектуры и нивелируют его преимущества.
• Возведение кровли на эркере требует больших вложений финансов – работы по проектированию и постройке достаточно трудные и дорогие.
• Увеличение тепловой потери.

Рассмотрим, какие есть виды эркерных конструкций.

Виды и типы эркерных конструкций

Эркер может отличаться по габаритам и форме, и по площади они способны варьировать. Строители и проектировщики могут задавать эркеру почти все возможные формы.

К самым популярным можно отнести:

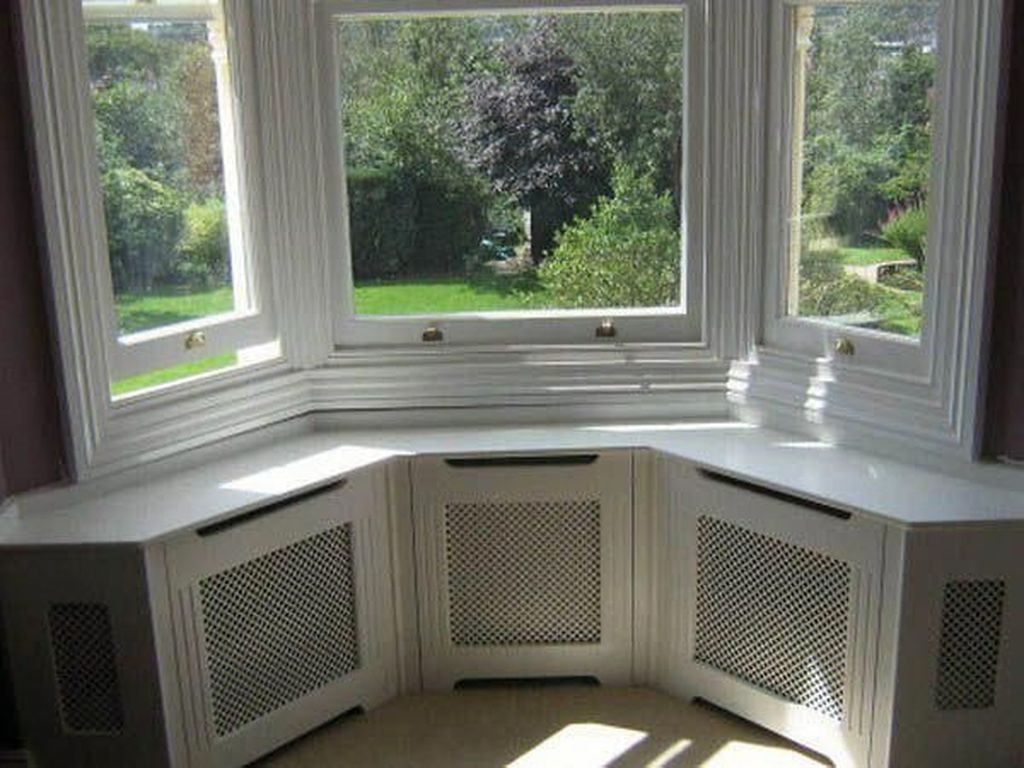

1. Трапеция – боковые части примыкают к фасаду под разными углами, за исключением прямого. Окно центрального типа обычно имеет большой размер, нежели располагающиеся по бокам.

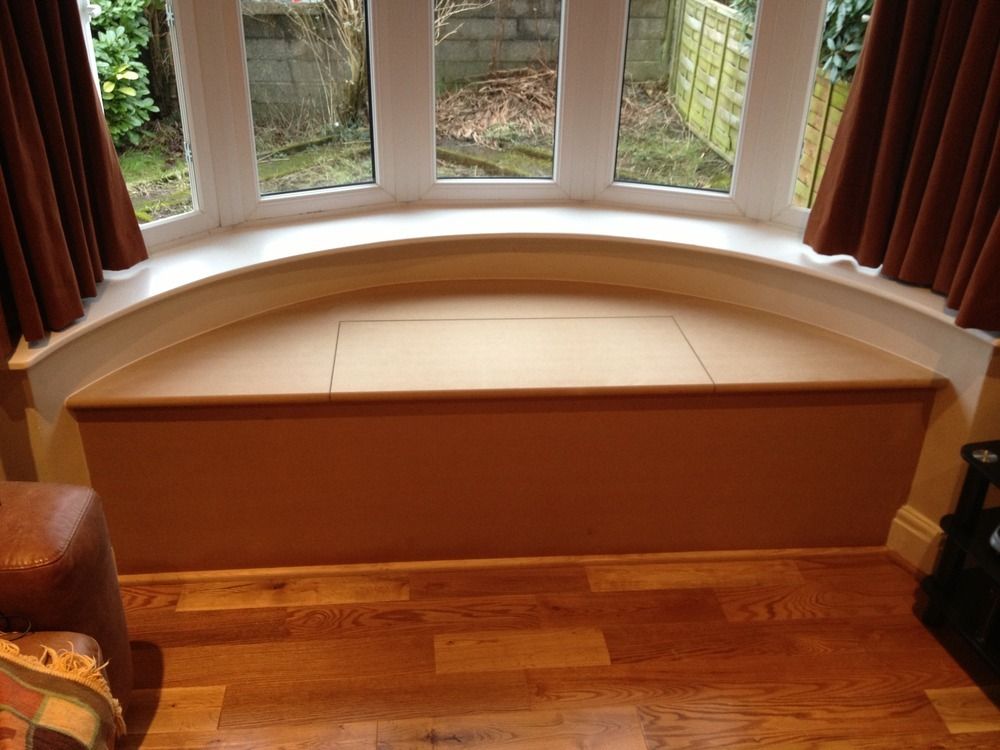

2. Венецианский тип эркера, то есть полукруг. Он будет придавать внешнему виду дома плавность линий. Отлично он смотрится и с улицы, и внутри. К такому типу можно отнести располагаемые по углам постройки башенки.

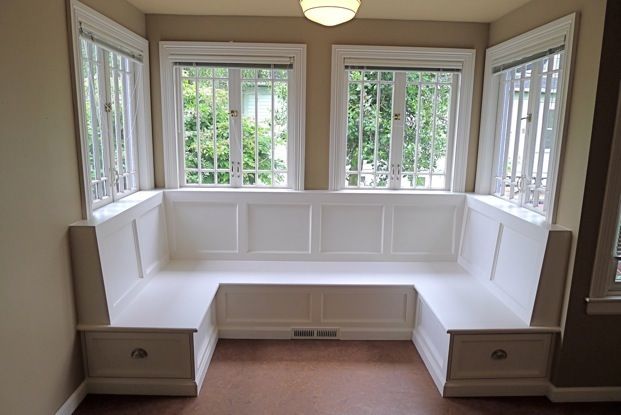

3. Прямоугольник – можно сделать при примыкании боковых сторон до фасада под углом в 90 градусов. Внутреннее помещение обладает привычными параметрами, но выглядит все не так интересно.
4. Треугольник – не так популярен, как остальные конструкционные разновидности. Но выглядит все это очень оригинально.

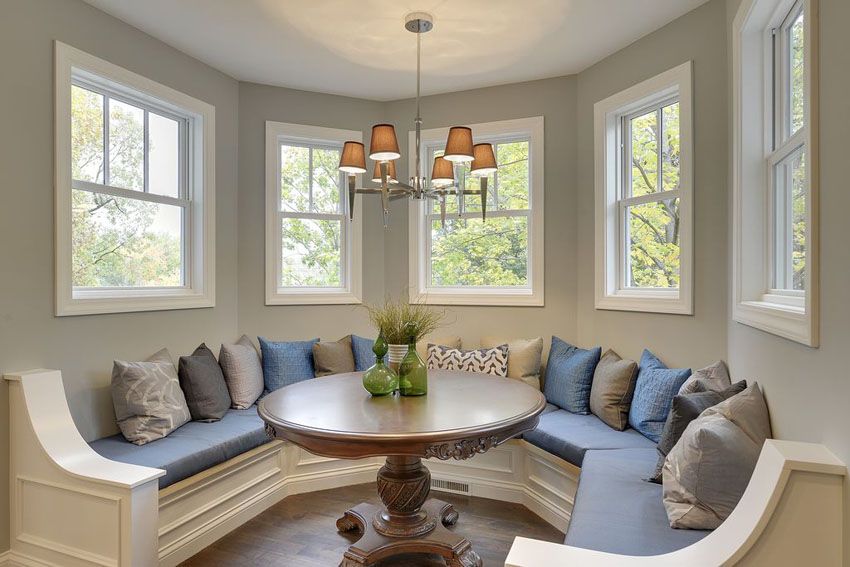

Есть и более сложные формы геометрии, и именно они будут определять не просто внешний вид строения, но еще и интерьер помещения.

Подробности

Знакомство, расчеты, сметы

Стропильная кровельная домовая система с эркером

Устройство системы стропил эркера сделана из конькового бруса, а еще стропил с разным назначением. Как сделать эркер на крыше своими руками? Так как у кровельных скатов могут быть разные углы наклона, есть несколько видов стропил, главными из которых являются:

• Промежуточные центральные – их прикрепляют на каждый конец конькового бруса, по 3 штуки.
• Накосные (то есть угловые) стропила – служа основными несущими конструкционными частями, находятся по углам каркаса, а также обладают наименьшим уклоном по сравнению с промежуточными стропилами.
• Промежуточные – размещены от обвязки до конька, между стропилами центрального типа.

При установке системы стропил кровли дополнительно монтируют:

• Прогоны конькового типа – ригели, которые горизонтально направлены и создают опору для угловых и центральных стропил.
• Короткие (то есть наружные) стропила – конструкционные элементы, которые закреплены на угловые стропила и обвязку, а также имеют одинаковый наклон.
• Мауэрлат – брус, который крепят по верху стен снаружи и равномерно распределяют стропильную нагрузку, которая служит основанием, то есть связующим каркасным звеном между стенами и крышей.
• Подкос – подпорка для ног стропил с большими пролетами, а также дает возможность перекрывать больше пролеты и при этом экономить сечения главных балок.

Рассмотрим, как высчитывать общую площадь.

Как высчитать площадь эркера

Чтобы измерить площадь эркера, требуется использовать такие инструменты:

• Линейка – по минимуму точное измерительное устройство, которое дает большую погрешность.
• Строительная рулетка – подойдет для измерения малых площадей.
• Лазерный дальномер – инструмент, который показывает самый точный результат измерений, а также дает возможность производить работы без помощи напарника.

Главной проблемой при подсчете эркерной площади будет его сложная форма, закругленная или скошенная. Если она является не треугольником или прямоугольником, а более сложный многоугольник, его важно поделить на несколько простеньких фигур. Следующие действие такие:

• Измерьте все стороны.
• Сделайте чертежи, отметьте на нем полученные данные.
• По формулам вычисления выполните подсчеты для обычных фигур.

Рассмотрим пошаговый алгоритм.

Изготовление эркера своими руками

Первый этап строительного процесса эркера – изготовление проекта, а также планирование формы. В определенных случаях дополнительно требуется производить оформление документов. Если выстраивать конструкции, и это будет идти параллельно со домом, то в них нет необходимости. если пристройку эркера делают к зданию, которое эксплуатируется какое-то время, важно внести поправки в проект и получить разрушение на пристраивание.

Укладка основания

По структуре фундамент под конструкцию эркера аналогичен основанию здания. Подойдет монолитный ленточный, и тут есть свои этапы возведения. Фундамент сильно нуждается в усадке, после которой можно будет производить обработку материалами для гидроизоляции.

Как возводить эркер

Если возводить эркер крыши своими руками, то не рекомендуется делать все выше одного этажа своими руками. самые подходящие материалы – газобетон или кирпичи, причем у кладки есть множество особенностей, которые важно учитывать:

1. Для стен внутреннего типа можно использовать газосиликатные блоки, или же газобетон.
2. Для внешнего типа кладки лучше всего брать облицовочный кирпич высокого качества.
3. При одновременном применение и газобетона, и кирпича, требуется правильно просчитывать нагрузку на основание.
4. Тепловая изоляция должна быть в среднем слое, и это может быть минеральная вата или иные, куда более современные материалы напыляемого типа.
5. Требуется предусмотреть гидроизоляцию – пленку мембранного типа или иные аналогичные решения.
6. Стены здания и эркер должны представлять собой конструкцию монолитного типа. Это дает возможность избегать проблем при эксплуатационном процессе.

Отдельно стоит поговорить про крышу над эркером.

Кровля над эркером

Главным правилом при применении будет то, что кровля должна правильно вписываться в основной кровельный стиль. На практике можно встретить несколько разновидностей кровли над эркером. Самым простым вариантом кровли над эркером будет изготовление продолжения кровли основной постройки. Ее форма будет зависеть от того, в виде чего сделан эркер (трапециевидный, полукруглый, треугольный или прямоугольный).

Кровельные разновидности над эркером

Можно отличать такие популярнейшие виды кровель над эркерами:

• Вальмовая – ее делают в постройках с продолговатой кровлей, обладает коньками и четырьмя скатами, причем два из них представляют собой по форме треугольники, а два трапеции.
• Шатровая – применяется для эркеров с небольшой площадью, а также придает постройке схожесть с башней, а также обладает большим числом граней.
• Многощипцовая – сложная кровельная конструкция кровли эркера с ендовами и фронтонами, разновидность скатной кровли с двумя, а также более щипцами, элементами двухскатного типа с коньками.
• Декоративная – она оснащена дополнительными конструкциями, к примеру, теми же башнями.

Основным критерием при выборе разновидности кровли над эркером – выполнение собственных функций. Чаше всего можно встречать кровлю одноэтажного дома с эркером, которая самая простая в плане конструкции. Она не будет требовать больших материальных и трудовых трат.

Схема стропильной кровельной системы над эркером

Размеры, точное местонахождение каждого каркасного элемента и сечение – все это предусматривает схема стропильной системы. Более того, чертежи системы стропил включают в себя следующие характеристики:

• Высота кровли.
• Ширина пролетом.
• Угол наклона каждого ската.
• Габариты прогона конька.
• Методы конструкционного усиления.
• Особенности фиксирования элементов конструкции.

На фото прилагается схема системы стропил на эркере вальмовой кровли.

Как правильно сделать крышу своими руками

При установке стропильной системы кровли и эркера обычно применяют те же материалы, что и для главной кровли. Кроме того, чтобы сделать крышу дома с эркером, требуются такие материалы:

• Обрешеточные балки.
• Оцинкованное железо.
• Балки стропильного типа.
• Саморезы, шурупы и гвозди.

Рабочие этапы:

1. Начальным рабочим этапом станет подготовка пояса для армирования. Эта балочная опора, которая к тому же делает кладку намного прочнее. Материалом пояса будет армированная сетка и бетон.
2. Далее важно начать устанавливать подстропильные балки, тут применяют брус и доски, которые соединяемые посредством шурупов и саморезов. Их важно обрезать с малыми зазорами, которые убирают после того, как были закреплены балки.
3. Перед тем, как начать монтаж стропил, уточняйте угол кровельного наклона. Стропила требуется подогнать на земле, а после подъема сшить на кровельном коньке посредством пластин из металла и саморезов, а также прикрепляют к балкам подстропильного типа.
4. После стропильную систему требуется укрывать материалом для гидроизоляции и делают обрешетку.
5. Теперь можно перейти к самому сложному монтажному этапу, а также монтируют ендовы с использованием разных желобов. Нижние планки требуются для отведения снега и воды. Верхняя планка будет выполнять декоративную функцию, а также прекрасно скрывает недостатки. Их прикрепляют на ендовую доску, а еще производят обработку стыков герметиком.
6. На финальном этапе кровле над эркером требуется утеплять, а также подшивать.

Теперь немного полезностей для начинающих мастеров.

Рекомендации и полезные советы

Опытные мастера советуют обратить внимание на такие моменты:

• До окончательного выбора размера и типа кровли над эркером следует создавать уменьшенную модель трехмерного типа.
• Все пиломатериалы, которые используют при постройке крыше, требуется обрабатывать при помощи антисептика.
• Гидроизоляционная пленка должна быть минимум с двумя слоями, чтобы можно быть разместить к ней уплотнитель вплотную.
• Пленка для гидроизоляции должна как можно лучше пропускать водяные пары.
• Ендовы должны быть оцинкованного типа, потому что требования к их влагонепроницаемости и устойчивости к коррозии наиболее высокие.

Следуя таким советам, вы сможете сделать все правильно.

Заключение

Выстраивание надежной, красивой крыши и эркера умелыми руками придаст всей постройке красивый внешний вид. Сделать на крыше эркер – значит, увеличивать внутреннюю площадь, а также преображать помещения в более просторные и светлые. В конструкциях эркера создают отличные зоны отдыха и зимние сады, комфортные комнаты для детей.

Эркер в деревянном доме: как пристроить эркер к деревянному дому

Содержание:

1. Эркер – история, суть и назначение в конструкции дома
2. Как сделать эркер
3. Документация и планировка
4. Фундамент
5. Сборка
6. Видео о строительстве дома из бруса с эркером

Эстетическая составляющая для частного домостроения из даров природы особенно важна. Сочетание геометрических форм с истинным рисунком экологически чистого сырья – исключительно беспроигрышный вариант. Деревянный дом с эркером примечателен несложным устройством и рядом полезных функций. Подробности ниже.

Эркер – история, суть и назначение в общей конструкции дома

Представляет собой дополнение, выступ от общей геометрии дома. Летоисчисление существования эркера начинается в период глубокой древности, когда строили обзорные башни. Такая часть замка позволяла разглядывать окрестности на предмет «ворога лютого».

Спустя некоторое время мастера поняли и другие преимущества сей выступающей части, и использовали её возведение для следующих моментов:

1. Увеличение полезной площади.
2. Получение достаточной инсоляции – облучения солнечным светом.
3. Индивидуальность объекта. Бревенчатые дома с эркером или брусовые, не выглядят унылыми типовыми строениями.

Однако не стоит думать, что пристройка проста в сборке или проектировании – конструкция обладает нюансами, не учитывать которые чревато для всего объекта. Ниже оные и рассмотрены.

Как сделать эркер

Правильное устройство эркера в деревянном доме начинается с этапов, схожих с общим возведением объекта – проектирование, разрешение, фундамент, сборка, покрытие кровлей.

Документация и планировка:

• Если дом изначально задуман с соответствующим выступом, то пакет документов этот факт отобразит и специального разрешения не потребуется. Другое дело, когда речь идёт о пристрое спустя время. Тогда заручиться одобрением соответствующих служб необходимо.
• Что касается планировки, то эркер в деревянном доме будет выполнять функцию по задумке владельцев – дополнительный уголок отдыха, оранжерея, кабинет. Тогда планировка на бумаге выглядит соответствующим образом.
• Имеет значение и форма выступа. Трудности вызовут сферические очертания, своей невозможностью самостоятельного изготовления. Лучше отдать предпочтение угловым сопряжениям граней.

Имеет смысл и выбор материала – бревно или брус. Непрофессиональному плотнику удобнее работать с острыми углами, нежели с окружностью, которая требует тщательных расчётов.

Фундамент:

• Отклоняться от основного типа нельзя. Тем более не устраивать платформу вовсе. В эстетическом плане лучше всего будут смотреться монолитные ленты разнообразных геометрических форм, которые потом облицовывают.
• Этапы заливки или установки выбранного типа фундамента не отличаются от устройства на голом месте. Траншея, опалубка, утепление, армирование, заливка. В случае когда основание должно быть присоединено к основному строению, необходимо сделать жёсткую привязку с помощью штробления и закладки прута большого сечения.

Также нельзя забыть об утрамбовке песчано-гравийных слоёв на дно. Они будут служить амортизаторами и задержат агрессивные сточные воды.

• После заливки и выдерживания срока, отведённого на усадку, платформу гидроизолируют битумной мастикой либо рубероидом в несколько слоёв.

Для удобства процесса в случае нового фундамента, снятие грунта должно быть на ширину достаточную для вмещения пары работников и в зависимости от желаемого размера эркера.

Сборка:

• Подложка для оклада, первого венца, не должна быть подвержена влаге. Лучше лиственничной доски не найти. Её кладут на обрезки арматуры, выступающие из готового фундамента и таким образом, часть дома эркерного типа получит дополнительную защиту и устойчивость.
• Рубка углов. Она может представить серьёзное препятствие для самостоятельной работы непрофессионалам, так как чашка вырубается под углом в 45⁰. Также стоит отметить, что если дом представляет собой угловые сопряжения с остатком, то не стоит отходить от этого и при строительстве эркера. Лучше всего осуществить сборку и подгонку на земле, отмечая каждый венец, дабы при установке на постоянное место сложностей не возникло.
• Брусовое сырьё даёт преимущество неопытным рубщикам, в отличие от проекта – дом из бревна с эркером. Геометрически правильные формы легче привести к задуманному результату, нежели окружность. Кроме того, сделать тёплый угол можно и без остатка, если поступить следующим образом: конец срезать на 60⁰ — при сечении в 150 мм получится 210 мм по торцу.

На внутренней поверхности бруса определённого быть углом вырезается паз. Расстояние от края не менее 10 см, паз соответственно 5 см. Брус для сопряжения скашивается таким же образом и в нём делается шип.

Примерив и подогнав один к другому, элементы крепятся. Шаблонов лучше не делать – сырьё может быть различно по параметрам в несколько мм, а при сборке это даст ощутимое несоответствие.

• Точно так же как и при сборке дома, венцы перекладываются уплотнителем, а после возведения не стоит забывать о конопатке.
• Если строительство ведётся после возведения основного объекта, то не стоит сразу делать «окно в Европу», то есть заранее прорубать вход в эркер в стене. Это осуществляют после, так же как и проёмы в самом эркере. Они требуют большой ответственности как в плане размера, так и в строгости установки – делать большие окна или многочисленные не рекомендовано, так как даже одноэтажные дома с эркером — это уже расходы на дополнительный обогрев.

К тому же широкие стеклопакеты имеют риск быть раздавленными, особенно при строительстве по высоте всего фасада. Определиться с конструкцией нужно ещё на стадии проектирования.

• Стропильная система. Лучшим выходом будет продолжение основной кровли. Если же хозяева хотят «изюминки», то куполообразные или зонтичные виды обычны для таких конструкций.

Собственноручное строительство не будет сложным, так как система в отличие от обширной общей части в разы меньше, а значит, работать будет легче. Важным моментом станет установка отдельного каркаса для любого вида конструкции – стропильные ноги не должны приходиться на оконные проёмы, а только на участки углов. Таким образом, нагрузка снизится, а система получит устойчивость.

По окончании всех работ, с рубкой проёмов и установкой стеклопакетов нужно погодить до истечения срока усадки. Он индивидуален для каждого объекта, особенно этажных вариантов. После, будут видны огрехи строительства, которые перед отделкой нужно обязательно устранить.

Проект «деревянный дом-эркер» несложен, если владельцы, несведущие в плотницком ремесле, будут скрупулезно выполнять все требования, присущие этому вопросу. Потребуется достаточно времени, чтобы освоить главные аспекты – угловую рубку, расположение проёмов, установку крыши.

Если собственники не обладают ни знаниями, ни желанием и свободным временем, а получить интересный фасадный приём всё-таки хочется, то всегда можно доверить работу команде специалистов. В этом случае, скорость строительства вырастет многократно и долгожданные метры площади ждать себя не заставят.

Постройте эркер, о котором вы всегда мечтали

Из сотен частей, из которых состоит дом, окна больше всего влияют на нашу жизнь. Снаружи они отражают архитектурный стиль дома и при правильном размере и размещении создают ощущение баланса и масштаба. Внутри они обеспечивают естественное освещение и обрамляют наш взгляд на мир. Они также могут преобразовывать комнату и определять, как мы ее видим — цвета, текстуры и мебель, которые мы выбираем для пространства, и наша деятельность в этой комнате часто зависят от того, сколько света пропускают окна. Все это из плоского стекла. . Но это только начало. Вы можете придать внешнему виду своего дома дополнительный размер, получить больше света и значительно улучшить вид, заменив это плоское стекло элегантным эркером. В отличие от плоского окна, эркер захватывает свет и виды под тремя углами. Доска с глубоким сиденьем также представляет собой уютное место для чтения газет и наблюдения за окружающим миром. Как и большинство компонентов дома, эркеры бывают разных стилей и размеров. Следующие советы по покупкам облегчат выбор правильного эркера для вашего дома; мы также предоставили некоторые детали, которые могут развеять тайну установки, независимо от того, выполняете ли вы работу или нанимаете подрядчика.

ЭТОТ 30-ГРАДУСОВЫЙ блок от Eagle Windows & Doors изготовлен из двустворчатых окон с перевернутым коттеджем. Над окном установлены несъемные фрамуги с полукруглыми решетками.

Стили эркеров

Эркер на самом деле состоит из трех окон, соединенных на заводе в единый большой блок. Широкое центральное окно обрамлено более узкими створками или двустворчатыми окнами. Две вертикальные стойки, называемые стоечными стойками, разделяют эти три. Наиболее распространенным стилем является угловой эркер, который выступает из дома и наклонен к стене под углом 30 или 45 градусов. Коробчатый отсек квадратный — боковая створка выходит прямо из дома на 90 градусов. Коробчатый отсек со стеклянной крышей известен как садовый отсек или окно теплицы. Все основные производители окон предлагают угловые эркеры с углом наклона 30 и 45 градусов; некоторые делают отсеки под углом 60 градусов. Большинство из них также предлагают отсеки под углом 90 градусов. Размер. Каждый тип отсека поставляется в сотнях стандартных и нестандартных размеров для любого проема. Стандартные размеры обычно имеют ширину от 3 футов 6 дюймов до 10 футов 6 дюймов и высоту от 3 футов до 6 футов 6 дюймов. Материалы. Большинство окон сделаны из дерева или винила. Варианты внешней отделки включают грунтованную древесину, экструдированный винил и древесину, облицованную алюминием или винилом, не требующим особого ухода. Окна из грунтованного дерева экономичны, но их необходимо красить, периодически очищать и перекрашивать, чтобы предотвратить гниение. Виниловые окна также доступны по цене и не требуют обслуживания, но их рамы включают винил на внутренних поверхностях, что не всем нравится. Облицованные окна обычно стоят дороже, но предлагают не требующий особого ухода виниловый или алюминиевый внешний вид и красивый полностью деревянный интерьер. Большинство отсеков имеют теплоизоляционное остекление — два стекла, разделенные воздушной прослойкой. Если вам нужна более высокая энергоэффективность, закажите окно с аргоном между стеклами или выберите низкоэмиссионное остекление, которое пропускает солнечное тепло зимой и отражает его летом. Дома в холодном климате могут выиграть от тройного остекления (три стекла, два воздушных пространства), которое обеспечивает на 15-25 процентов более высокую энергоэффективность, чем стандартное изоляционное остекление. Сколько ты заплатишь. Хотя цены сильно различаются в зависимости от размера и конструкции окна, рассчитывайте заплатить от 800 до 1100 долларов за 30-градусный эркер с виниловым покрытием высотой 3 фута и шириной 6 футов. Устройство, изготовленное по индивидуальному заказу, будет стоить как минимум на 15–20 процентов дороже, а его доставка займет от четырех до шести недель по сравнению с менее чем неделей для большинства отсеков стандартного размера. Вот почему важно выбрать окно, которое лучше всего подходит для вашего дома, бюджета и графика.

Решающие факторы

Какой бы эркер вы не выбрали, ответьте на следующие пять вопросов перед покупкой. Какой размер окна? Проще и дешевле установить нишу такого же размера или меньше, чем старое окно. Более широкий отсек требует большего проема и нового коллектора — и обычно добавляет к работе от 300 до 500 долларов. Тем не менее, большое окно принесет больше света в комнату и создаст больший визуальный эффект внутри и снаружи. Какой тип створки? Не существует установленного правила относительно того, какой стиль створки — створчатой ​​или двустворчатой ​​— должен быть в нише. Часто эркерные створки совпадают с другими окнами дома, но это не обязательно. Выберите стиль, который вам больше нравится. Более высокие и узкие ниши обычно лучше смотрятся с распашными створками. Более короткие блоки наиболее привлекательны с двустворчатой ​​рамой. Вы также обнаружите, что центральное окно отсека обычно фиксировано. Но его также можно заказать с открывающейся створкой или двустворчатой ​​створкой меньших размеров. Как поддерживается окно? Эркеры должны поддерживаться снизу раскосами или сверху стальными тросами, прикрепленными болтами к подвесному каркасу. Обе системы работают хорошо, но несущие кабели гораздо менее навязчивы, поскольку они спрятаны внутри оконной рамы. Не все производители предлагают опорные тросы, но их можно купить отдельно и адаптировать для использования практически на любом эркере. Над окном есть карниз? Эркеры часто прячутся под карнизом, при этом пространство между верхней частью окна и нижней стороной софита заполняется изоляцией и скрывается обшивочными досками. Прежде чем выбрать эркер, измерьте глубину карниза по горизонтали. Затем закажите устройство, достаточно мелкое, чтобы поместиться под ним, если сможете. Большинство 30-градусных эркеров имеют глубину от 12 до 14 дюймов, а 45-градусные — от 16 до 22 дюймов. Коробчатые и 60-градусные отсеки обычно имеют глубину от 18 до 24 дюймов. А если над ним нет карниза? Когда эркер установлен на остроконечном конце или в середине стены — и прямо над ним нет свеса крыши — над ним необходимо соорудить небольшую крышу или юбку. Юбки крыши также должны быть построены над любым окном, которое выступает за нависающий карниз. Наконец, убедитесь, что ваш подрядчик по реконструкции имеет опыт установки эркеров, особенно если старый проем необходимо увеличить. Даже некоторые специалисты по замене окон не знакомы с особенностями установки ниш.

Где его найти:

Jeld-Wen

PO Box 1329

Klamath Falls, OR 97601

800-535-3936

WWW.Jeld-Wen.com Andersen Windows

100 4000 4000 4. 100 4000 4. 100. 100 4000 4000 4. 100. 100 4plect. Ave. N, Dept. Th398

Bayport, MN 55003-1096

800-426-4261

www.andersenwindows.com Dementte

750 E. Swedesford Rd., Dept. Th398

750 E. Swedesford Rd., Dept. Th398

Valley Forlege, Paedesford Rd., Th398

Forlege, Paedesford Rd., Th398

. 19482

800-782-8777

www.certainteed.com Chelsea Building Products, Inc.

565 Cedar Way, Dept. Th398

Oakmont, PA 15139

800-424-3573

www.chelseabuildingproducts.com Craftline

1125 Ford St., Dept. Th398

Maumee, OH 43537

800-283-3311

Crestline Windows

888 Southview Dr., Dept. Th398

Mosinee, WI 54455

800-552-4111

www.crestlineonline.com Eagle Windows and Doors

375 E. 9th St., Box 1072, Dept. Th398

Dubuque, IA 52004

800-324-5354

www.eaglewindow.com Flintwood Продукция

Производитель сборных кровельных фартуков.

1866 English St., Dept. Th398

Maplewood, MN 55109

800-728-4365 Georgia-Pacific Corp.

133 Peachtree St., NE 39, Dept.8

Atlanta, GA 30303

800-284-5347 Great Lakes Window

30499 Tracy Rd., Box 1896, Dept. Th398

Toledo, OH 43603

800-666-0000

www.greatlakeswindow .com Kolbe & Kolbe

1323 S. 11th Ave., Dept. Th398

Wausau, WI 54401

800-955-8177

www.kolbe-kolbe.com Marvin Windows & Doors

Box 100, отд. Th398

Warroad, MN 56763

800-346-5128 Peachtree Doors and Windows

4350 Peachtree Industrial Blvd., Dept. TH398

WWW, GA 30071

800-Peach-999

WWWOR. .com . Pella Corp.

102 Main St., Dept. TH398

Pella, IA 50219

800-84-Pella

www.pella.com Vetter Windows

888 Southview Dr., Dept. TH398

888 Southview D. Мосини, Висконсин 54455

800-838-8372 Weather Shield Windows

1 Weather Shield Pl., Dept. Th398

Medford, WI 54451

800-477-6808

www.weathershield.com

How to Install a Bay Окно: Часть 1

Описание: Добавление эркера может сделать комнату или дом совершенно новым местом. В этой первой статье, состоящей из двух частей, опытный строитель Рик Арнольд описывает свой процесс установки эркера в существующем доме. Для Арнольда ключом к плавному процессу является сначала строительство крыши. Затем крыша устанавливается как единое целое поверх эркера. Процедура возведения крыши проходит в несколько этапов. Сначала сделайте шаблон основания крыши. Затем из шаблона создайте гвоздезабиватель для стропил. После того, как стропильный молоток сделан, разложите и закрепите обычное стропило, затем разложите и закрепите вальмовые стропила. После того, как вальмовые стропила установлены, вставляются нарожники. Последним этапом строительства перед установкой крыши является раскладка и резка обрешетки. Эта статья включает в себя врезки по выбору эркера и использованию строительного калькулятора для расчета размеров. В статью также включены различные технические чертежи, которые иллюстрируют, как определить вырезы для шаблона и обшивки.

Вторая часть этой статьи доступна здесь .

Дополнительный журнал : Посмотрите эту серию видеороликов о методе Рика Арнольда по строительству эркерной крыши.

Недавно я помог маме и отчиму переехать в небольшой дом на ранчо, чтобы им не было лестницы и им было легче передвигаться. Небольшой дом был в приличном состоянии и пригоден для жизни, но отсутствие света в спальне, выходящей на север, делало помещение мрачным. Из-за растущих проблем с передвижением моего отчима казалось вероятным, что он будет проводить там все больше и больше времени, поэтому я решил сделать комнату более привлекательной, заменив существующее окно на выступающий эркер.

Установка эркера – один из самых простых способов преобразить помещение. Выходя за пределы стены дома, эркер собирает свет с трех направлений, создавая привлекательное, собирающее солнце пространство, которое идеально подходит для демонстрации растений, уютного чтения хорошей книги и осветления темных внутренних пространств.

Неудивительно, что установка эркера требует больше усилий, чем установка обычного окна. Эта первая часть статьи, состоящей из двух частей, посвящена выбору окна и заблаговременному созданию красивой крыши для его покрытия. Может показаться странным сначала обрамлять крышу, но это упрощает весь проект. Вторая часть охватывает установку окна, его герметичность и внешнюю отделку.

Основы эркера

Наиболее распространенные эркеры имеют внешние углы, которые сходятся под углом 45°, но доступны и другие стили. К счастью, способы установки для всех типов и размеров схожи. Эркеры обычно продаются с изголовьем и сидением, которые скрепляют окно и образуют его верх и низ. Вы также можете получить их без изголовья и сиденья для установки в наклонных или криволинейных стенах. Представленное здесь окно с углом наклона 45° с бортами изголовья и сиденья является наиболее распространенным типом установленных окон. Я выбрал самую узкую модель окна, которая была доступна у этого производителя, чтобы окно не загромождало маленькую спальню.

Зачем сначала строить крышу?

С годами я понял, что когда выступающему окну нужна крыша, лучше сначала построить крышу. Во-первых, проще и безопаснее строить крышу на земле. Кроме того, наличие каркасной, но съемной крыши облегчает обрезку кирпича или сайдинга для гидроизоляции и интеграцию окна в дом. Это также означает, что дом уязвим для непогоды в течение меньшего времени.

Если вы когда-нибудь видели эркер, который выглядит неправильно, возможно, причина в том, что его крыша имеет неправильную форму. Правильная форма для окна с углом 45°, подобного представленному здесь, основана на секции восьмиугольной крыши с вальмовыми стропилами 22,5°.

Под этим углом вальмовые стропила делят пополам передние углы окна, придавая крыше приятную форму. Уклон крыши также является важным фактором. Когда я устанавливаю крышу с фронтона, мне нравится использовать крутой уклон, чтобы крыша имела достаточную массу, чтобы сбалансировать окружающую стену. Для выступа этого окна я добавил 4 -1/2 дюймов к каркасу крыши для готового софита, сделанного из доски 1×5. 5-дюймовый. софит работает с большинством эркеров, но для больших окон (шириной 8 футов и более) могут потребоваться более широкие софиты, чтобы лучше соответствовать выступу на главной крыше дома.

При выборе угла наклона и выступа для вашего окна обязательно учитывайте архитектурные особенности, такие как другие окна и выступы крыши дома, которые могут мешать крыше окна. После того, как у вас есть предложенный дизайн, сделайте эскиз, чтобы увидеть, как он будет выглядеть на здании. Шаг этой крыши 12 на 12 также дополняет квадратную форму окна.

Изготовление шаблона

Я видел, как эти маленькие крыши бросают вызов даже опытным строителям, но мой метод проектирования упрощает их возведение. Первое, что я делаю, это копирую форму окна (в плане) на кусок 3⁄4 -дюйм. ОСБ. Я использую этот шаблон OSB, чтобы разметить и вырезать 2×4, которые образуют потолочные балки и нижнюю панель. Я называю эту сборку базой. Когда у меня есть основа, я переделываю шаблон в гвоздодер для крепления стропил.

Чтобы сделать шаблон, я щелкаю линию на фанерном изголовье окна, указывающую 4 дюйма, которые проходят в черновой проем. Затем я переношу форму окна в шаблон. Используя обрезки заготовки, прибавляю к шаблону ширину свеса и вырезаю циркулярной пилой ОСП трапециевидной формы. Затем я вырезаю и собираю потолочные балки и нижнюю панель поверх шаблона.

Компоненты крепятся с помощью 2 -1⁄2 -дюймов. винты. Я использую шурупы, потому что они позволяют одной рукой удерживать компоненты, а другой закручивать. Винты тоже лучше держатся. Эта деталь важна, потому что крышу можно поднимать на окно и снимать несколько раз, прежде чем она будет установлена ​​в последний раз.

Сделать гвоздезабивной станок для стропил

После того, как основа готова, я переделываю шаблон в гвоздезабивной станок для стропил. Стропила крепятся вдоль верхнего края гвоздезабивателя; затем вся сборка крепится к дому. Если вы используете тросовую подвесную систему производителя, чтобы выдержать вес выступающего окна, на этот гвоздезабиватель OSB можно установить крепежный кронштейн, что упростит установку всего окна.

Вы можете предположить, что стороны гвоздезабивателя под углом 45°, как и стороны основания, но это не так. Их чуть меньше. Проще говоря, это потому, что крыша основана на сегменте восьмиугольника, а не на коробке.

Правильная форма гвоздезабивателя имеет решающее значение, и математика несколько сложна. Я упрощаю задачу, используя прием, которому научился много лет назад (см. «Изготовление гвоздезабивателя для стропил по шаблону», стр. 40).

Обрежьте и подгоните стропила

Прежде чем делать замеры стропил, я удостоверяюсь, что стропильный молоток расположен перпендикулярно основанию. Если это не так, я толкаю или тяну его до тех пор, пока это не произойдет; затем я закрепляю его в правильном положении. Первое стропило, которое я вырезал, — это обычное стропило. Я измеряю от внешнего края гвоздезабивателя до внешнего края субфасции. Поскольку крыша будет иметь уклон 12 дюймов 12, обычное стропило будет иметь срез под углом 45 ° на каждом конце. После того, как я прикрутил обычное стропило на место, я измеряю два соседних вальмовых стропила. Они длиннее обычного стропила, поэтому у них будут немного разные углы. С крышей 12-в-12 бедра будут под углом 43° вверху и 47° внизу.

Правильная посадка бедер очень важна. Я предлагаю быть осторожным, когда вы режете; Вы всегда можете обрезать их, если они слишком длинные. Если бедра будут слишком короткими, обшивка не сядет правильно, поэтому лучше сделать второй разрез, чем сделать их слишком короткими в первый раз.

Бока делят пополам стороны окна под углом 45°, поэтому верхние части имеют скос под углом 22,5°. После того, как я проверю соответствие, я использую это первое стропило в качестве шаблона для следующего стропила. Я выравниваю его и отмечаю дно, затем отмечаю скошенный конец. Я сохраняю его ориентацию таким же образом, когда разрезаю стропила. Теперь у меня есть правый и левый скос.

Последняя пара стропил идет от центра угловой нижней фасции к центру угловой стороны на стропильном гвоздезабивном устройстве. Это домкратные стропила. Они будут иметь углы 45° на обоих концах и скос 45° наверху. Поскольку другая сторона будет такой же длины, я использую первую в качестве шаблона, чтобы отметить вторую.

Вырежьте обшивку

Закончив стропила, я вырезал обшивку крыши. Однако я не устанавливаю его, потому что это помешает установке тросов из нержавеющей стали, поддерживающих окно. Во второй половине этой статьи, состоящей из двух частей, будет показано, как установить кабели.

Чтобы измерить центральную часть, я сначала измеряю длину фасции. Затем измеряю высоту. Наконец, я измеряю ширину в верхней части. Чтобы вырезать центральную панель, я переношу размер панели на край панели и отмечаю ее центр. Я использую угольник, чтобы убедиться, что измерение высоты перпендикулярно краю обшивки. Затем я переношу верхний размер на обшивку, центрируя его на перпендикулярной линии и используя угольник, чтобы сформировать прямой угол наверху.

Для раскроя боковых частей обшивки измеряю по субфасции; затем я измеряю вальмовое стропило и длину по верху гвоздезабивателя. Протягиваю ленту до воображаемой точки, где обшивка соприкасается со зданием.

Чтобы выложить треугольные куски обшивки крыши, я переношу размер подфасции на край панели. На противоположных концах фасции я переношу размеры вальмовых стропил и гвоздей вверх. В конце обоих измерений я делаю небольшую дугу, держа карандаш на конце ленты. Там, где пересекаются две дуги, находится точка наверху.

Во второй части этой статьи я покажу вам, как установить эркер, установить крышу и интегрировать весь оконный блок в стену.

Изготовление шаблона для основания крыши

Модный стропильный гвоздезабивной станок из шаблона

Разметка и крепление общего стропила

Разметка и крепление вальмовых стропил

Использование строительного калькулятора

Сначала измерьте высоту стропильного гвоздезабивателя. Введите номер и нажмите , поднимите . Затем измерьте длину стропила, введите это число и нажмите по диагонали . Наконец, нажмите кнопку шаг . В результате получается верхний угол. Округлите это число до ближайшего градуса и вычтите его из 90, чтобы получить нижний угол.

Разметка и крепление нарожников

Разметка и вырезание обшивки

Центральная обшивка

Боковая обшивка
