Как сделать дымоход в бане: Дымоход в бане своими руками

Как сделать дымоход для бани через потолок?

Бани традиционно отапливаются твердыми видами топлива. Это могут быть дрова или уголь, но, главное не меняется – необходим проход, через который будет выходить дым и остальные продукты сгорания топлива. Монтаж основных составляющих, обычно, не вызывает вопросов – все достаточно просто, а вот как правильно сделать дымоход для бани, особенно, в том месте, где он проходит через потолок, знают далеко не все. Нужно не просто пропилить дырку в потолке, а соорудить пожаробезопасную систему и обеспечить печи достаточную тягу.

Проект

Перед тем, как начать закупку материалов и монтаж, необходимо все рассчитать. Это избавит от ненужных трат и позволит понять более точно, какие нужны будут детали. На самом деле, устройство для вывода дыма является довольно непростой системой со своими требованиями к обустройству.

Хитрость: если сделать трубу разъемной, состоящей из двух частей, это позволит со временем поменять нижнюю часть, которая прогорает быстрее верхней. Кроме того, ее будет легче установить.

Общая высота сооружаемого устройства определяется достаточно просто: необходимо отмерить расстояние от выходного патрубка печи до конька крыши и прибавить к полученной цифре еще полметра. На эти пятьдесят сантиметров труба должна быть выше конька.

Длину обоих частей делают такой, чтобы соединились они примерно посередине высоты чердачного помещения. Необходимо учесть, что часть длины нижней детали уйдет в соединение с патрубком печи, так что, потребуется небольшой запас в 10 – 15 сантиметров.

Особенности

Дым, выходя из печи, имеет довольно высокую температуру. Это нужно использовать, для увеличения отдачи тепла в помещении бани, но, при этом, необходимо тщательно утеплить верхнюю составляющую, чтобы она не слишком нагревала пространство вокруг себя и не подожгла перекрытие.

Для этого, нижний элемент оставляют неутепленным, так как он пройдет в помещении, которое требуется нагревать, а в верхней части, он будет покрыт утепляющим негорючим материалом. На нижнем элементе утепление начинается на небольшом расстоянии от поверхности потолка и выходит на чердак. Верхний элемент утепляется полностью.

Установка

Главное в процессе монтажа – знать, как правильно сделать раскладку для того места, где дымоход бани будет проходить через потолок. Все начинается с отверстия в перекрытии. Оно выпиливается в том месте потолка, где предполагается сделать вывод для дыма.

Размеры выпиливаемой дыры – 45 на 45 сантиметров. Этого достаточно для устройства любой конфигурации и размера. Располагаться проем должен строго над выходным патрубком печи. Нужно подобрать место таким образом, чтобы труба прошла точно через центр выпиленной дыры.

Далее, начинается изготовление квадратных металлических заготовок для крепления всей конструкции к потолку. На одной нужно прорезать круглое отверстие, равное по диаметру самой трубе, а на второй, отверстие должно быть овальной формы, так как она будет установлена на скате крыши и располагаться под наклоном. Размер квадратов – 50 на 50 сантиметров.

Нижняя деталь одевается одной стороной на патрубок печки, а второй вставляется в заготовку с прорезанным круглым отверстием. Оставив по всем сторонам соединения дымохода с заготовкой одинаковые зазоры, квадратная деталь прикручивается к перекрытию со стороны внутреннего помещения бани.

Далее, к нижней составляющей присоединяется ее вторая часть. Они соединяются хомутом из металла. Второй квадратной заготовкой, с отверстиями овальной формы, труба крепится к скату крыши со стороны чердака.

Пространство, между металлическим листом, прикрученным со стороны внутреннего помещения и поверхностью пола чердака, заполняется глиной, асбестом или керамзитом. Можно использовать и другие негорючие материалы, которые обеспечат достаточную тепловую изоляцию.

Нередко, для этих целей используют кирпич. Однако, необходимо позаботиться о том, чтобы все пространство между кирпичами и самим выводом для дыма, было заполнено негорючим материалом.

Как сделать дымоход для бани своми руками: устройство, прочистка, монтаж дымохода

Содержание

  • Выбор типа системы и расчетно-проектные мероприятия
  • Монтаж дымохода в бане: основные этапы
  • Особенности эксплуатации систем

Правильная печь для русской бани — дровяная, а для нее необходима система удаления продуктов горения из топки. Дымоход для бани рассчитывается и проектируется с учетом тепловой мощности отопительного оборудования, его местоположения и особенностей строения. Для устройства такой системы могут быть использованы разные материалы в зависимости от конструкции печи.

Возвести дымоход для бани своими руками вполне по силам даже начинающему мастеру, не имеющему практического опыта. Важно при этом строго придерживаться правил строительства конструкций такого рода и рекомендаций специалистов. Основные требования к дымоходам и системам вентиляции изложены в СНиП 41-01-2003, II-35-76, ГОСТ 9.104-79, а также в своде правил НПБ 252-98, регламентирующих меры противопожарной безопасности.

Как сделать дымоход в бане самостоятельно и с минимальными затратами? Ответ на данный вопрос простой: нужно приобрести необходимые материалы и комплектующие и собрать систему своими силами. Известный автоконструктор Фердинанд Порше сказал: «Если хочешь сделать что-то хорошо, сделай это сам». Так неужели смонтировать дымоход в бане сложнее, чем создать культовую машину.

Выбор типа системы и расчетно-проектные мероприятия

Наши далекие предки строили бани, которые топились «по-черному», дым из таких сооружений выходил, из расположенных под самым потолком, отверстий. Со временем печи совершенствовались и были разработаны несколько типов дымоходов, которые классифицируются по следующим признакам:

  1. По конструктивным особенностям: прямые и лабиринтного типа.
  2. По использованным в процессе строительства материалам: кирпич, стальные или керамические трубы.
  3. По способу вывода канала из помещения наружу: через крышу или сквозь стену.

Для ответа на вполне закономерный вопрос, какой дымоход лучше для бани следует внимательно изучить проект и сделать выбор. При этом следует учитывать не только технические характеристики оборудования, но и собственные возможности в выполнении работ по возведению или монтажу конструкций.

Предупреждение: при отсутствии опыта строительства печей не следует браться за возведение сложной конструкции лабиринтного типа. Неизбежные ошибки в силу недостатка навыков могут привести к неправильному функционированию дымохода и другим серьезным последствиям.

Для небольшой домашнего комплекса вполне достаточно металлической печи заводского или кустарного изготовления с каменкой и водонагревательным баком. Дымоход в баню такого типа лучше смонтировать из готовых элементов, приобретенных в розничной торговой сети. Детали устройства должны соответствовать требованиям ГОСТ 9817-95 и ТУ 4863-001-78129737-06. Применение некондиционных труб может привести к их преждевременному выходу из строя.

Для ответа на вопрос, как рассчитать дымоход для бани следует определить тепловую мощность отопительного прибора. Она указывается в паспорте или в технической документации устройства. Проходное сечение дымохода вычисляется по специальным таблицам, которые можно найти на сайте или в строительных нормативах.

Важное замечание: верхний срез трубы должен находиться выше конька крыше не менее чем на 500 мм, это необходимо для обеспечения устойчивой тяги.

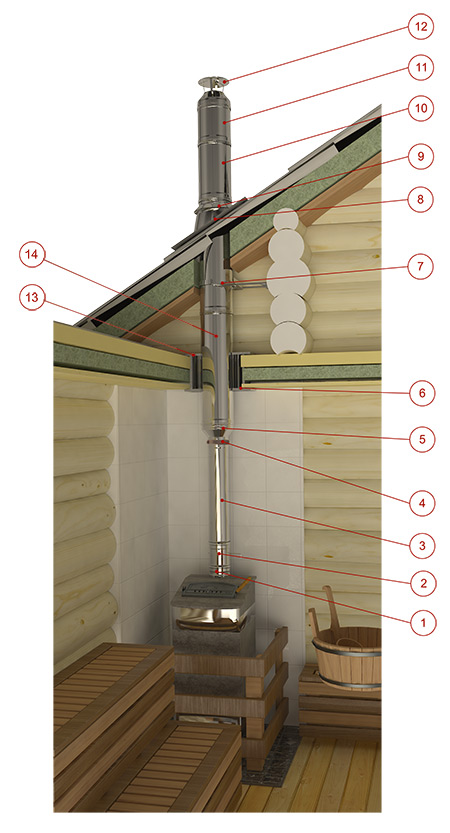

Основные элементы дымохода для бани приведены в перечне:

  1. Труба стальная или керамическая прямоугольного или круглого сечения.
  2. Узел с шиберной заслонкой.
  3. Сэндвич кожух с наполнителем из негорючего материала.
  4. Проходной узел для защиты строительных конструкций от воздействия высоких температур.
  5. Оголовок с теплоизоляцией.
  6. Защитные экраны для прилегающих участков стен и потолка.
  7. Теплообменник на дымоход для подогрева воды.
  8. Зонт.

Устройство дымохода в бане с выходом отводного канала через стену потребуется ряд дополнительных элементов: опорная конструкция, тройник и труба для сбора конденсата.

Монтаж дымохода в бане: основные этапы

Подготовка к установке системы выполняется во время выполнения строительных и кровельных работ. Монтаж дымохода предусматривает устройство в стене, потолочных перекрытиях и в крыше проемов для устройства проходных узлов. Отдельные операции для удобства исполнителей осуществляются в процессе выполнения основных строительных работ.

Важно! Дымоход из кирпича для бани возводится вместе с печью на надежном огнеупорном фундаменте. Такая конструкция имеет большой вес и нуждается в устойчивой опоре.

В целом процесс монтажа системы связан с установкой отопительного прибора. Непосредственно установка дымохода в бане осуществляется в такой последовательности:

  1. На печь, закрепленную на основании, монтируется газоотводный канал для удаления продуктов сгорания.
  2. на него устанавливается теплообменник и надежно закрепляется.
  3. В местах выхода канала через потолочные перекрытия и кровлю устраиваются проходные узлы.
  4. Часть трубы, проходящая через чердачное помещение и снаружи, монтируется внутри теплоизоляционного кожуха.
  5. На месте стыка дымоотводящего канала с крышей устанавливается узел гидроизолирующий так называемый флеш — проходник.
  6. На завершающем этапе монтируется зонт на верхнем срезе трубы.

Если в бане строится дымоход через стену, то проем для канала оставляют с вертикальной строительной конструкции. Особое внимание в процессе выполнения работ уделяется стыкам между элементами системы, они должны быть герметичными и не иметь избыточных напряжений. Такого рода нагрузки могут привести к их разрушению. Монтаж дымохода наружного типа имеет ряд особенностей, систему необходимо надежно закрепить к стене.

Особенности эксплуатации систем

Баня преимущественно используется по прямому назначению, как правило, не чаще одного раза в неделю. В процессе эксплуатации на стенках газоотводного канала образуется нагар, который уменьшает эффективное проходное сечения и может воспламениться. Как прочистить дымоход в бани без привлечения трубочиста. Сделать это несложно при помощи специального ершика, из трубы сажа удаляется через ревизионное отверстие.

Дымоход в баню своими руками изготовленный и установленный прослужит длительное время при правильном обслуживании. Непосредственно перед топкой печи, особенно в зимнее время, рекомендуется сначала в камере сгорания сжечь несколько газет. Это позволит в щадящем режиме разогреть дымоотводящий канал и будет способствовать созданию устойчивой тяги.

Дымоход устроен так, что естественное движение воздуха через топку обеспечивает устойчивое горение топлива и удаления продуктов за пределы помещения. Тяга регулируется за счет перекрытия канала поворотом заслонки шибера. Это приспособление позволяет экономить топливо при топке печи.

Правильный дымоход в бане при соблюдении несложных правил эксплуатации не только прослужит долго, но и будет способствовать экономии дорогостоящего топлива. Посещение бани для русского человека – это не просто гигиенические процедуры, а целый ритуал. Точное его соблюдение возможно только в определенных условиях для создания, которых и устанавливается весь комплекс оборудования.
