Приветствую всех друзья на сайте «Электрик в доме». Многие сталкиваются с проблемой, когда срочно необходимо подключить зарядку для телефона или планшета, но нет свободной розетки. Решением данной проблемы может послужить увеличение количества разъемов для подключения методом замены одинарных розеток, и сегодня рассмотрим, как подключить двойную розетку с заземляющим контактом.

Подключение двойной розетки своими руками

Современное понятие сдвоенной розетки не совсем однозначно. Многие из нас еще воспринимают такое устройство, как несколько отдельных розеток, размещенных вплотную друг к другу. Однако, подобный вариант не слишком эстетичен, а порой требует еще и расширения существующей в стене ниши для монтажа дополнительного подрозетника.

Совсем другое дело, когда двойная розетка выполняется в виде моноблока, и ею вполне можно заменить установленный на том же месте старый прототип. В худшем случае придется демонтировать для замены существующую установочную коробку, но если это сделать аккуратно, процесс не приведет к глобальному переклеиванию обоев или перекраске всей стенки.

Двойная розетка в один подрозетник

Так как в большинстве случаев замена одиночных розеток является частью мелкого ремонта, мы будем рассматривать пример, как подключить двойную розетку используя старый подрозетник либо оставшееся после него место, не будет необходимости в прокладке новой проводки и восстановлении поврежденного интерьера. Хотя косметический ремонт может потребоваться.

Демонтаж старой розетки

До начала работы с электропроводкой нужно позаботиться о своей безопасности. В первую очередь отключите питающие автоматы в квартирном щитке. Затем проверьте отсутствие напряжение на заменяемой розетке – используйте для этого индикаторную отвертку.

При самостоятельных действиях сразу демонтируется старая розетка. Для этого откручиваются ее крепежные винты, и снимается верхняя крышка. Далее отсоединяются провода и откручиваются крепежные лапки самого изделия в коробке.

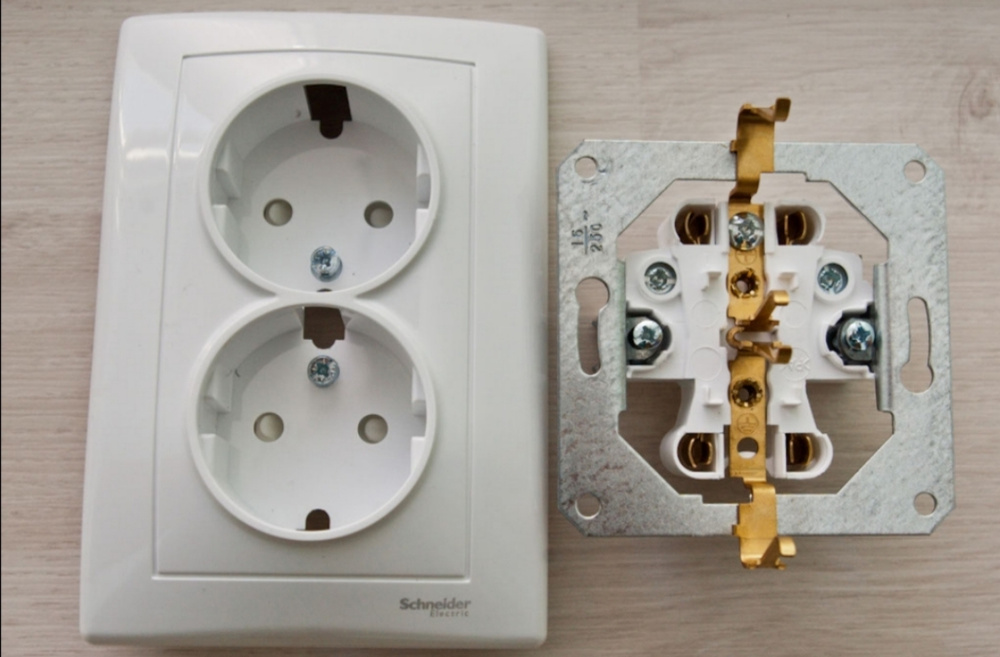

Аналогично разбирается и розетка, подлежащая установке: ее лицевая панель осторожно отделяется от рабочей части.

Установка нового подрозетника

У меня заранее установлен новый подрозетник фирмы Schneider Electric для внутренней установки с диаметром 68 мм. Пользуюсь ими достаточно давно, могу высказаться о них только хорошее — очень надежные и качественные.

К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки. Если у вас подрозетник старого образца или его вовсе нет, тогда лучше установить новый. Нормальный подрозетник — залог надежно зафиксированной и невыпадающей розетки.

Чтобы сам подрозетник был надежно зафиксирован в стене его необходимо прихватить на алебастр или шпаклевочную смесь.

Подготовка к подключению

Приступаем к разделки кабеля. Для снятия внешней изоляции я использую нож с пяткой от ШТОК. Некоторые новички могут подумать, чем больше запас провода, тем лучше (останется на будущее).

Длинные провода в коробке нам не нужны, иначе при установке механизма розетки он просто туда не влезет. Поэтому оставляем запас провода примерно 10 — 12 см.

Если провода от старой проводки остались короткие можно попробовать их нарастить. Кстати на эту тему есть отдельная статья, как удлинить провода в розетке.

Далее зачищаем изоляцию с токопроводящих жил примерно на 10 мм.

Подключение проводов

Когда провода подготовлены, подключаем их на свои контакты. По цветовой маркировке расключение проводов в распределительной коробке выполнено таким образом, что фазный провод коричневого цвета, нулевой рабочий (ноль) синего цвета, заземляющий провод – желто-зеленого.

Ослабляем винты на клеммах для подключения, вставляем провода в контакт и хорошенько затягиваем винты с помощью отвертки.

На какую клемму подключать фазу или ноль особой разницы нет. Можно слева, можно справа. Я всегда подключаю фазный провод на правый контакт розетки. Главное не подключить их к одному контакту (шине) иначе произойдет короткое замыкание.

Заземляющий провод подключается к центральному контакту, расположенному на скобе. Рядом с этим контактом есть значок «ЗАЗЕМЛЕНИЕ».

Установка двойной розетки в подрозетник

Когда провода будут подключены можно приступать к укладке всего механизма в подрозетнике. Когда устанавливается двойная розетка в один подрозетник, важно сделать аккуратную укладку проводов в коробке.

Нельзя допускать их попадание под крепежные лапки (иначе при их затягивании повредится изоляция). Я перед установкой сгибаю провода «гармошкой» и они отлично укладываются.

Затем розетка осторожно заглубляется вовнутрь и фиксируется саморезами или крепежными лапками, упирающимися в стенки подрозетника. Я использую первый вариант.

Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу. Наконец ее суппорт соединяется саморезами с корпусом установочной коробки.

Когда рамка суппорта будет надежно закреплена, устанавливается декоративная накладка. При правильном монтаже розетки, она ляжет на стену вплотную, без зазора.

Двойная розетка из двух одинарных

Как я уже сказал выше двойная розетка в одном корпусе не очень удобна для использования современных евровилок. Чтобы включить электроприбор в розетку их приходится переворачивать. Это не всегда удобно и не всем нравится такой эстетический вид. Поэтому если вам такой вариант увеличения электрических точек не подходит можно установить блок из двух одинарных розеток.

Для этого нам понадобится две одинарные розетки, два подрозетника для них (можно использовать один двойной) и накладная рамка на два отверстия. Кстати я уже писал, как установить тройную розетку в блоке. Сущность этих методов аналогична, только сегодня вместо трех розеток под одной рамкой мы установим две.

Для начала необходимо высверлить отверстия в стене и установить подрозетники. Отверстие высверливается с помощью специальной коронки по бетону. Если коронки под рукой нет, можно обойтись без нее. Для этого с помощью сверла по бетону по намеченной окружности насверливаются отверстия, а затем все лишнее выбивается молотком и зубилом.

Чтобы в момент установки розетки стали на свое место и не накладывались друг на друга, расстояние между подрозетниками должно быть 71 мм. С подрозетниками данного типа это легко проконтролировать, так как у них есть специальные защелки для стыковки их в блоки. Собрал блок и нужное расстояние обеспечивается автоматически.

После установки и фиксации подрозетников приступаем к разделке кабеля. Кабель к месту подключения проложен марки ВВГнг сечением 2.5 мм2. Перед тем как подключить двойную розетку нужно убедиться, что отключен питающий автомат и напряжение на кабеле отсутствует.

Как подключить провода к блоку розеток

В случае двойной розетки в одном корпусе было понятно куда подключать провода. Там всего-то было три контакта: фаза, ноль и заземление. Но как подключить двойную розетку с заземлением в этом случае? Здесь есть свои нюансы.

Как вы знаете последовательное (методом шлейфа) подключение заземляющих проводников по правилам ПУЭ ЗАПРЕЩЕНО. Запрет такого подключения регламентируется пунктом 1.7.144.

Поэтому фазный и нулевой провод будем подключать шлейфом, а провод заземления отдельным ответвлением. Для этого я с помощью опрессовки в коробке делаю столько ответвлений, сколько предстоит подключить розеток.

После того как ответвления заземляющего провода будут готовы изолируем гильзу термоусадочной трубкой или изолентой. Теперь можно выполнять подключение двойной розетки.

На одну из клемм первой розетки подключаем два фазных провода. Один от питающего кабеля другой идет на вторую розетку. Нулевой провод подключаем аналогично фазному, только естественно на другую клемму. Куски подключаемых проводов должны быть одинакового сечения с питающим проводом. Затем к каждой розетке подключаем свой заземляющий провод.

Подключив провода можно приступать к установке и креплению розеток в подрозетнике. Каждую рабочую часть розетки устанавливаем в свой подрозетник. Затем крепим накладную рамку.

Данная двойная розетка установлена в спальной комнате и рассчитана на подключения мелкой бытовой техники (светильник, зарядка телефона, ноутбука).

На этом буду заканчивать нам сегодняшний материал. Надеюсь, статья Вам дорогие читатели и гости сайта «Электрик в доме» понравилась. Буду очень Вам признателен, если поделитесь ею в социальных сетях. Если возникнут вопросы или пожелания, пожалуйста, обращайтесь в комментариях.

Как подключить двойную розетку самому

Почему именно двойная розетка?

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер.

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

• Отвертка соответствующая шурупам, прикручивающим розетку

• Отвертка, покрытая диэлектриком

• Подрозетник

• Кабель (если предстоит установка розетки, а не ее замена)

• Перфоратор (также — если требуется установка розетки на новое место)

• Розетка

• Нож

• Саморезы

• Кусачки

• Мультметр

• Перфоратор (также — если требуется установка розетки на новое место)

Прежде чем приступать к подключению

Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:

• Выбрать место установки

• Проложить кабель

• Установить подрозетники

• Выбрать подходящие розетки

Процесс установки

Первое, что нужно сделать — это обезопасить себя, обесточив розетку.

Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.

Откроется механизм розетки, с которым и предстоит работать:

Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

Вот они перед нами:

Подключение двойной розетки

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

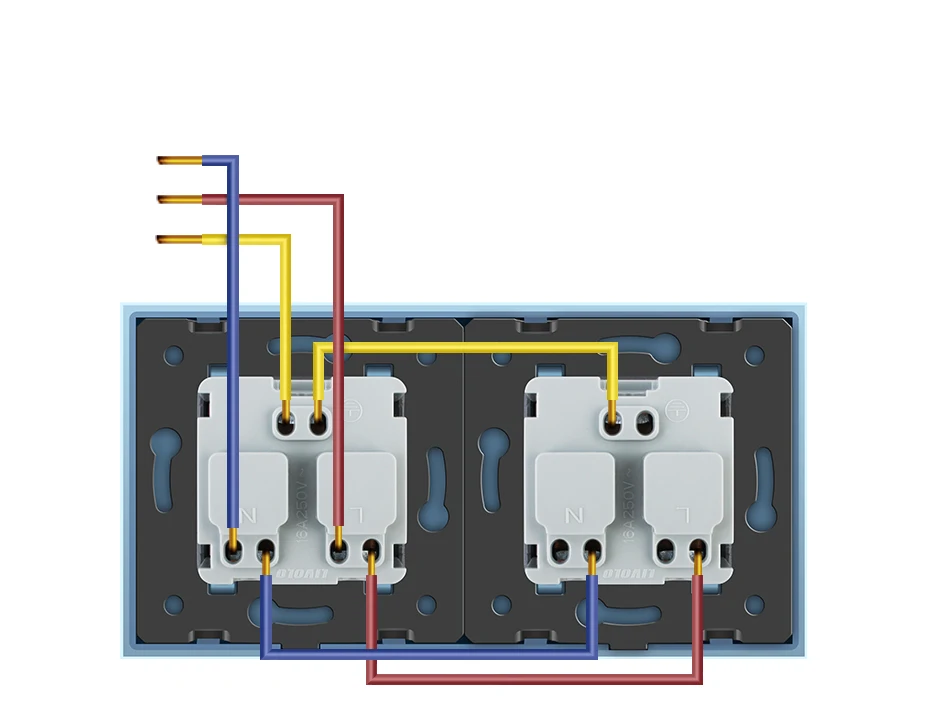

Соединение происходит вот по такой схеме:

То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.

При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.

Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:

Также можно воспользоваться индикаторной отверткой.

Очень важно осуществить подключение проводов к клеммам розетки правильно.

На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.

Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.

Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным.

Если все верно, то можно затянуть винты.

Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.

Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.

После того как механизм закреплен, можно прикладывать накладку и затягивать винты.

Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула.

Осталось только включить напряжение и проверить работоспособность розетки.

При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.

Обучающее видео, подробно и наглядно рассказывающее об установке двойной розетки:
