Дровокол своими руками: механический, с электроприводом

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в дровник для просушки. Больше всего сил уходит на то, чтобы дрова наколоть.  Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Содержание статьи

• 1 Механические дровоколы
  • 1.1 Простой дровокол своими руками: механика
  • 1.2 Пружинный дровокол
  • 1.3 Дровокол инерционный вертикальный
• 2 Дровоколы с электроприводом
  • 2.1 Винтовой (конусный)
    • 2.1.1 Параметры конуса и резьбы
    • 2.1.2 Электромотор и редуктор
    • 2.1.3 Где расположить мотор
  • 2.2 Гидравлический дровокол
• 3 Видео по теме

Механические дровоколы

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Самый простой и безопасный вариант. Жаль только производительность низкая. Зато безопасно

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

Конструкция пружинного дровокола

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Готовый самодельный пружинный дровокол

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Уже готовый самодельный дровокол с пружиной с указанными размерами

Перекладина несет большую нагнузку потому не лишне ее усилить, также неплохо укрепить площадку под пружину

Пружина и колун для дровокола

Можно работать одной рукой или придумать зажим для установки поленьев (более безопасно)

Схема пружинного дровокола для самостоятельного изготовления

Основа сделана в виде треугольника. Это стационарный вариант

Узел подвижного сочленения и крепление пружины — вариантов несколько

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Тяжелый колун — вот залог успеха в этой модели

Дровокол механический вертикальный: чертеж с размерами

Для увеличения эффективности можно сделать утяжелитель

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош,  если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Самодельный винтовой дровокол с электромотором

Цепная передача более шумная, но более надежная

Небезопасная конструкция. Желательно и цепь и мотор прикрыть кожухом

Упор нужен чтобы держать цепь внатяг

Упор с другой стороны

Вот такая примерно резьба нарезается на цилиндре для дровокола

«Удлиннитель» для винта — чтобы рабочее пространство было подальше от мотора или ремней/цепей

Где расположить мотор

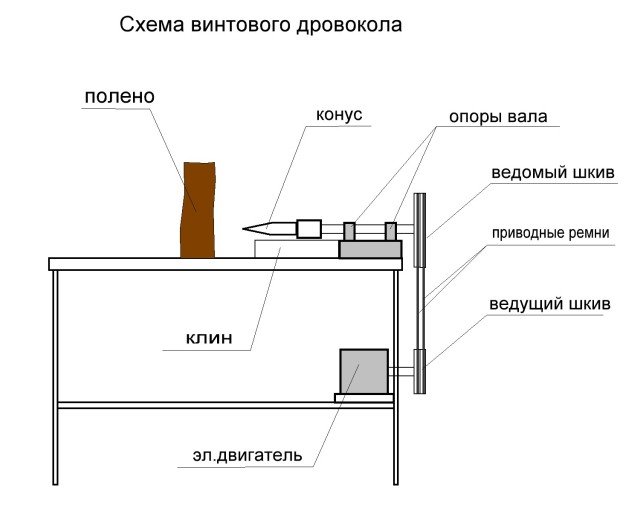

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

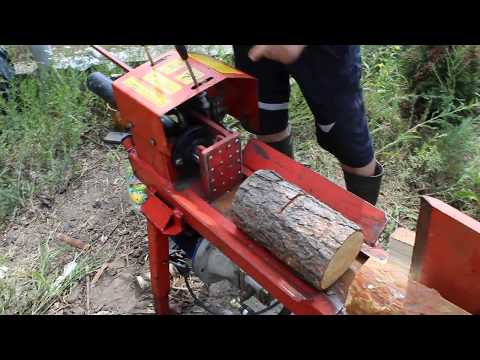

Видео по теме

Дровокол своими руками (120 фото)

Жители русских деревень, лишённые обычных для горожан удобств? не имеют возможности пользоваться преимуществами центрального отопления, поэтому они вынуждены отапливать свои жилища при помощи традиционных русских печей, работающих на дровах.

Дрова они потому дровами и называются, что, по сути своей являются изделиями из древесины. То есть, для того, чтобы ими можно было «накормить» печь, длинные брёвна сначала нужно распилить на чурки, после чего чурки раскалываются на поленья.

Краткое содержимое статьи:

Эволюция дровокола

Самым трудоёмким из этих процессов, является расколка чурок на поленья. Единственное орудие, позволяющее колоть дрова – это дровокол. Издревле на Руси дровоколом был молодой мужчина, самостоятельно коловший дрова для своей печки посредством топора или колуна.

Когда мужчине двадцать, тридцать или даже сорок лет, он легко справляется с этой задачей. Размахнись рука, раззудись плечо. К пятидесяти годам, даже втянутому в физический труд человеку, размахивать колуном становится тяжеловато, и он начинает задаваться вопросом: как сделать дровокол и облегчить свой труд, создать особое приспособление для колки дров, назначив его дровоколом вместо себя? Читайте также: как установить водостоков своими руками.

Обзавестись дровоколом сегодня совсем несложно. Взял да и купил, благо производят их крупные компании, гарантирующие шикарные функциональные возможности этих машин. Однако сельский житель нашей Родины не располагает достаточными средствами для его приобретения.

Наш человек – от рождения «Кулибин» — ему достаточно посмотреть на фото дровокола сделанного своими руками кем-то другим, чтобы самому загореться этой идеей и сделать это полезнейшее приспособление самостоятельно.

Существует несколько видов механических дровоколов: ручные, конусные, пружинные. Все они в большей или меньшей степени облегчают процесс расколки дров.

Два кольца, два конца, а посередине лезвие

Простейший ручной дровокол предназначен не столько для облегчения труда, сколько для того, чтобы как-то обезопасить этот труд. Делается он достаточно просто: сваривается круглая железная рама диаметром примерно 25 сантиметров или чуть больше.

Внизу делается металлическое основание, в котором сверлятся отверстия для крепления. Сверху устанавливается железное кольцо диаметром 25 см. Между опорами закрепляется направленное вверх лезвие и приваривается к основанию.

Многочисленные фото самодельных дровоколов такого типа встречаются повсюду в сети и не вызывает особого вдохновения у наших самоделкиных Процесс расколки дров в таком дровоколе напоминает расколку дров топором или колуном.

В кольцо вставляется чурка и устанавливается на лезвие. Для того чтобы её расколоть, нужно просто ударить по ней сверху кувалдой. Конечно, никакой экономии физических усилий, в данном случае не получается, но, поскольку махать приходится не остро отточенным лезвием топора или конусом колуна, а обычной кувалдой, труд становится намного безопаснее.

Дровокол с пружинным механизмом

Несколько более совершенную пружинную конструкцию имеют другие простейшие механические дровоколы, они обеспечивают не только безопасность пользователя, но и значительно облегчает его труд.

Делается пружинный дровокол из бросовых материалов, его изготовление по силам, практически любому мужчине, у которого руки растут от туда, откуда надо. Механизм дровокола состоит из подвижных и неподвижных частей.

Неподвижная часть механизма

Его неподвижной частью является основа, изготавливаемая из стального швеллера, к нему вертикально под углом 90 градусов приваривается неподвижная металлическая опора – такой же швеллер.

Для придания конструкции большей прочности внизу опору с двух сторон укрепляют ещё и стальным уголком в виде распорок.

После чего к нижней части опоры на уровне крепления уголков приваривается площадка с приваренным к ней обрезком трубы таким образом, чтобы угол между площадкой и основанием составил 90 градусов.

Подвижная часть

Далее идёт конструирование подвижной части дровокола. Сверху к основе на шарнире прикрепляется подвижная стальная балка. С одного конца балки внизу так же приваривается обрезок трубы. Обрезки труб на площадке внизу опоры и снизу балки в верхней части опоры должны находиться точно напротив друг друга.

Между ними устанавливается автомобильная рессора, которая удерживается в нужном положении обрезками труб, располагающимися сверху и снизу напротив друг друга.

С другого конца балки приваривается острый металлический клин, направленный вертикально вниз и горизонтально направленная ручка. Сверху над клином приваривается утяжелитель, в качестве которого можно использовать всё что угодно, например, обрезок ржавого рельса.

Принцип действия

Принцип действия этого механизма прост. Автомобильная рессора удерживает балку дровокола в исходном положении. Под клин дровокола устанавливается чурка, которую нужно расколоть. «Оператор» дровокола резко нажимает на ручку, двигая её вниз. Под действием мускульной силы человека, умноженной на массу утяжелителя, клин раскалывает чурку пополам. После этого ручка отпускается, балка под действием рессоры возвращается в исходное положение.

Простые дровоколы с ручным приводом в одну человеческую силу намного эффективней обычного топора или даже колуна, но всё же недостаточно производительны.

Дровокол типа «морковка»

Другое дело дровокол, оснащённый электроприводом или двигателем внутреннего сгорания. Разновидностью таких агрегатов являются конусные дровоколы, которые сегодня запущены в серийное производство на многих предприятиях.

Тем не менее, вряд ли стоит тратить деньги на то, что можно сделать своими руками из подручных материалов. Для этого нужно всего лишь пара шарикоподшипников, пара опор карданного вала, собственно карданный вал и шкив.

Изготовление морковки

Любые из этих деталей легко найдёт почти каждый человек в своём гараже. Иное дело, конус или так называемая морковка, изготовление её требует квалификации токаря и высококачественной стали. Цилиндрическая заготовка должна иметь длину не менее 15-20 см. и диаметр 5-6 см. Конус должен иметь угол 30 градусов. На конус наносится резьба глубиной 2 мм. и шагом 7 мм.

Во внутренней части конуса необходимо выточить достаточно глубокую полость и просверлить два три отверстия на той части заготовки, где нет резьбы, с нанесённой на них внутренней резьбой.

Сборка дровокола

После этого можно начинать сборку «морковного» дровокола. Подшипники устанавливаются в опоры кардана и привариваются к ним. Карданный вал вставляется в подшипник одной из опор, затем на него надевается втулка, которая должна играть роль защиты вала от мусора, затем на вал надевается вторая опора с шарикоподшипником, до упора во втулку.

Затем на один из концов карданного вала надевается конус и закрепляется на нём болтами. Другой конец вала плотно насаживается на шкив, который закрепляется на карданном вале гайкой.

Опоры шарикоподшипников прикрепляются к станине, под которой устанавливается электромотор, соединённый с дровоколом посредством ремённой передачи. Для снижения количества оборотов «морковки» рекомендуется использовать редуктор.

Данная модель дровокола достаточно эффективна и имеет только один существенный недостаток: при раскалывании берёзовых чурок, он плохо справляется с берёзовой корой. Его недоработки приходится исправлять обычным топором или колуном.

Фото дровокола своими руками

Сохраните статью себе на страницу:

Пост опубликован: 26.11

Присоединяйтесь к обсуждению:

Scroll UpAdblock
detector

11 Схемы самодельных дровоколов, которые можно легко сделать своими руками

Вам надоело рубить бревна по старинке топором и колодой, но вы не хотите тратить деньги на дорогой дровокол, так что же Вам делать? Ну, для более опытных энтузиастов DIY один из вариантов — построить свой собственный.

Создание собственного самодельного дровокола может оказаться непростой задачей, и некоторые люди могут не знать, с чего начать. Чтобы помочь вам, мы прошерстили Интернет, чтобы узнать, что пытались сделать другие люди, и вот сводка планов самодельных разделителей бревен, которые мы обнаружили.

Содержание

1.  Разделитель логов Unicorn

Этот парень не приложил много письменных инструкций, но по изображениям ясно, что он пытается сделать и как работает его разделитель.

Он соорудил двигатель, который вращает штопорообразную головку. Этот штопор — «рог» единорога — вонзается в бревно, раскалывая его на ходу.

Если вы можете сделать головку штопора, остальная работа не составит труда. В комплекте есть схема, как сделать штопор — эта часть обозначена на русском языке, хотя общую идею понять несложно.

Нам нравится вся установка — она творческая и оригинальная, а также относительно безопасная. Это выглядит как быстрый и эффективный способ работы с большинством типов журналов, и его стоит попробовать, если вы хотите создать собственный сплиттер.

Подробная информация о просмотре

2. Колесо долга

, если вы хотите построить Log Spliter за самую низкую стоимость и основной скидки. вероятно, завалялись, эта хитроумная штуковина, которую мы нашли в видео на YouTube , должна представлять интерес.

Концепция проста – режущее лезвие установлено на большом колесе, прикрепленном к газовому двигателю. Двигатель вращает колесо, и бревна размещаются на пути лезвия для раскалывания.

Преимущества создания чего-то подобного очевидны. Дизайн требует минимальных затрат и может быть легко адаптирован для работы с любыми материалами, которые у вас есть под рукой.

Впрочем, недостатки тоже сразу бросаются в глаза — если не быть предельно осторожным, этот сплиттер — просто рецепт отрубленных пальцев или чего похуже.

Всего лишь минутная потеря концентрации может легко привести к серьезной травме, и мы дважды подумаем, прежде чем строить такую, но одно можно сказать наверняка: она, безусловно, демонстрирует изобретательность этого парня.

3.  Самодельный ручной дровокол – Часть I

https://youtu.be/pwP1StX690Y

Эта идея взята из другого видео на YouTube. Видео дает вам несколько примеров того, как построить такой же дровокол, а также показывает, насколько эффективным он может быть.

Концепция проста. Вы устанавливаете раскалывающее лезвие на конце длинной руки и используете пружину, чтобы возвращать лезвие в исходное положение после каждого использования.

После сборки им может легко пользоваться практически любой взрослый. Вы размещаете бревно на пути лезвия, а затем тянете лезвие вниз на бревно с достаточной силой, чтобы расколоть его, после чего пружина снова поднимает головку для еще одного выстрела.

Что касается самодельных дровоколов, то и этот довольно безопасен, хотя вы, конечно же, не захотите, чтобы им управляли дети.

Однако, несмотря на все усилия, необходимые для его создания и эксплуатации, мы не уверены, что это намного лучше, чем просто размахивать топором по старинке. Возможно, с этим творением, по крайней мере, каждый удар вызывает меньше раздражения, чем рубка дров вручную.

В любом случае решать вам – мы просто предлагаем вам идеи!

4.  Ручной разделитель бревен — Часть II

Здесь у нас есть еще один разделитель бревен, который по концепции очень похож на №3, но на этот раз с некоторыми чертежами, которые помогут вам его построить.

Опять же, у вас есть лезвие, прикрепленное к руке, которую опускают на бревно, чтобы расколоть его. Затем рычаг возвращается в исходное положение с помощью пружины.

Один из способов увеличить мощность этого дровокол, при условии, что у вас достаточно большая пружина, состоит в том, чтобы прикрепить груз к лезвию, чтобы увеличить усилие, когда вы опускаете его на бревно.

Подробнее

5.  Гидравлический дровокол своими руками

Проблема с большим количеством чертежей самодельных дровоколов заключается в том, что, хотя они могут быть относительно простыми и недорогими в изготовлении, многие из них обеспечивают лишь сомнительный уровень производительности и надежности.

Немногие из них могут сравниться с хорошим гидравлическим дровоколом по мощности и удобству, но эта модель отличается.

Здесь этот мастер-сделай сам делится своими планами по созданию версии мощного гидравлического дровокола своими руками. Поскольку он режет вертикально, а не горизонтально, он даже утверждает, что он превосходит покупные сплиттеры, поскольку вам не нужно сгибаться и подниматься во время процесса.

Конечно, для сборки этой машины потребуется больше опыта — и компоненты, вероятно, будут стоить больше, чем некоторые из более простых моделей, которые мы упомянули в этом обзоре, — но как только она будет готова, она с легкостью разрежет ваши бревна. .

Если вы считаете, что справитесь с задачей построить его и сможете достать материалы, сборка одного из них все равно будет намного дешевле, чем покупка дровокольного станка, так почему бы не попробовать?

Подробнее

6. Небольшой, но мощный самодельный дровокол

лучший вариант.

Этот парень проведет вас через шаги, необходимые для сборки его самодельного дровокола. Нам нравится, как он использует все, до чего может дотянуться, например, ось от Saab 900 или старую пивную бочку для гидравлического резервуара!

Он также объясняет, как развивалась конструкция и как он усовершенствовал свой сплиттер благодаря экспериментам и опыту.

В результате получился разветвитель, который выглядит очень самодельным, но при этом выглядит так, как будто он работает довольно хорошо. Мы даем этому парню высшие оценки за креативность, находчивость и мастерство. Можете ли вы сделать то, что работает так же хорошо, используя его план?

Подробнее

7.  Большой разделитель для минимизации подъема

Здесь мы нашли подробную информацию о том, как человек, который хотел спасти свою спину от нагрузки при сгибании и подъеме, которая обычно связана с использованием традиционного дровокольного станка, построил машину, отвечающую его собственным требованиям.

Это здоровенная, крупная единица оборудования, которая весит более 2000 фунтов, и если вы хотите ее скопировать, вам придется быть готовым потратить немного денег на приобретение компонентов.

Тем не менее, это все равно обойдется вам намного дешевле, чем покупка нового дровокольного станка, и, самое главное, он будет выполнять ту работу, в которой вы нуждаетесь.

Хотя мы не можем быть уверены в его истинной мощности, парень, который его разработал, говорит, что никогда не находил бревна, которое нельзя было бы расколоть.

Конечно, если вы ищете что-то для более промышленной работы, вам, вероятно, придется подумать о покупке профессионального оборудования, но если вам нужен дровокол только для домашнего использования, вам подойдет что-то вроде этого. более чем соответствует поставленной задаче.

Подробнее

8.  30-тонный зверь из Скандинавии

Если вы любите все, что делается своими руками, а также любите грубую силу и грубую силу, вам обязательно понравится этот скандинавский монстр.

В этой машине нет ничего тонкого — она просто использует свою огромную силу, чтобы проталкивать бревна через секцию лезвия, раскалывая их на несколько частей.

Вы можете либо выстроить бревна по одному и проталкивать их, либо иметь дело с целыми стволами деревьев. Это еще одно видео, которое мы нашли на YouTube, поэтому планов на продолжение нет, но если вы хотите скопировать идею, вы сможете увидеть, что нужно сделать.

Это большой шумный дровокол, но из видео видно, насколько он эффективен при работе с большим количеством даже самой твердой древесины. В этом отношении его можно сравнить с большим газовым дровоколом .

Если вам нужно расколоть дерево примерно в таком масштабе, и вы не возражаете против использования чего-то беззастенчиво грубого, но крайне эффективного, вам может быть интересно попробовать построить что-то в этом роде.

9.  Самопровозглашенный дровокол Redneck

В этом дровоколе так много всего нравится. В соответствии с лучшими проектами DIY, он чрезвычайно прост и сделан из кусочков, которые дизайнер нашел, а также из нескольких кусков хлама.

Он утверждает, что, кроме начального этапа изготовления рамы, он также не использовал никаких чертежей или письменных планов, предпочитая доделывать их по ходу дела.

Он включает в себя хорошие фотографии и четкие объяснения процесса строительства, в том числе подробности того, как его хитрое изобретение пошло не так и что он сделал, чтобы восстановить его.

Этот парень явно талантливый мастер-сделай сам, но нам также нравится его чувство юмора. Нам понравилось читать о его ножном дровоколе «Redneck» — и, возможно, вам понравится пытаться построить и использовать его.

Подробная информация о просмотре

10. Основные бревенчатые сплиттер

, в то время как эта машина никогда не собирается сделать это как . заставит и избавит вас от непосильной работы по размахиванию топором.

Как и в случае со многими из этих дровоколов своими руками, вам, возможно, придется потратить немного денег на основные компоненты, но если учесть, что покупка дровокола может стоить более 1000 долларов, сборка такой машины по-прежнему очень экономична. альтернатива.

Это устройство вырабатывает достаточно энергии, чтобы разрезать дубовые бревна сбоку, как показано на видео, хотя кажется, что оно их немного раздавливает.

Однако, используя этот дровокол для расщепления бревен вдоль волокон, вы видите, насколько это будет чрезвычайно эффективно.

Подробностей о том, как это собрать, на сайте немного не хватает, но, по крайней мере, вы можете увидеть основы того, как это делается, и если у вас есть небольшие технические ноу-хау, вы сможете что-то соорудить. похожий.

Подробнее

11.  Внимание к деталям!

Вот еще один, который мы хотели включить — и по нескольким причинам.

Во-первых, в соответствии с лучшими традициями «сделай сам», он сделан из лома и других мелочей, которые можно найти в доме, поэтому его изготовление обходится очень дешево.

Во-вторых, видео очень хорошо сделано. Это еще одно видео на YouTube – так что никаких рисунков или планов, которые помогут вам, если вы захотите скопировать, – но видео настолько четкое и демонстрирует все, что вам нужно сделать, что вряд ли вам понадобится что-то еще.

В-третьих, конечный продукт выглядит очень эффектно. Если вы хотите что-то, что будет легко колоть дрова для вас дома, это будет чрезвычайно эффективная машина для этого.

И, наконец, нам нравится внимание к деталям при изготовлении этого разветвителя.

В большинстве видеороликов, которые мы видели, показаны хитроумные приспособления, сделанные из ржавых кусков металла, которые выглядят так, будто вот-вот развалятся, но этот парень, очевидно, гордится тем, что делает свою работу как можно лучше, даже не торопясь, чтобы покрыть ее. краски, чтобы она тоже выглядела соответствующе.

Посмотрите — с точки зрения эстетики этот — явный победитель.

Слово предупреждения

Поискав в Интернете информацию о том, какие гениальные изобретения придумывают люди, мы чувствуем, что должны закончить словом предостережения.

Даже купленные дровоколы могут быть опасными машинами, и ими всегда следует пользоваться с осторожностью и вниманием.

Тем не менее, некоторые из вещей, которые мы видели в Интернете — в том числе, возможно, одна или две, которые мы включили в этот обзор, — почти смертельные ловушки. Если вы попытаетесь сделать что-то подобное самостоятельно, прежде всего убедитесь, что вы ставите безопасность на первое место!

В конце концов… пальцы, руки и ноги намного мягче, чем бревна, для раскалывания которых предназначены эти машины.

Оригинальные конструкции, которые помогут вам сэкономить деньги

Мы любим мастеров и мастеров-любителей за креативность и изобретательность, которые машины любят в этой витрине. Некоторые из этих планов выглядят весьма эффективными, тогда как другие кажутся более сомнительными. Изготовление собственного дровокола своими руками может сэкономить вам много денег, но, как мы уже упоминали, убедитесь, что ваша первая мысль всегда связана с безопасностью.

Не забудьте закрепить!

10 Самодельный дровокол Планируется построить собственный

Будь то камин, дровяная печь, дровяная печь или уличная яма для костра, для всего этого необходим запас дров. Итак, начните раскалывать бревна дома с помощью этих 10 бесплатных чертежей самодельных дровоколов своими руками, которые основаны на творческом самостоятельных разработках. Вы все можете использовать свой собственный мозг, чтобы изобрести новый самодельный дровокол, и, глядя на эти идеи, вы легко сделаете это. Просмотрите все эти чертежи дровокола своими руками, чтобы думать как гений, и эти чертежи предлагают творческие способы игры с новым и переработанным оборудованием, чтобы выполнить нашу работу по расколу древесины с минимальными затратами. Покупка коммерческих дровокольных станков может оказаться слишком дорогой. Иди с этими Схемы дровокола своими руками с пошаговыми инструкциями, визуальными руководствами и учебными пособиями помогут вам легко построить дровокол по минимальной себестоимости.

Используйте старые газовые двигатели, тракторные двигатели, гидравлические насосы и различные детали машин, чтобы легко разрывать бревна. Эти проекты включают в себя переработку большого количества старых вещей из старых автомобилей для создания долговечного дровокольного станка, который начнет резать бревна, как овощи. Эти проекты дровокола своими руками также включают использование коммерческих материалов с переработанными материалами для создания хорошо спроектированных дровоколов.

Наконец, вы получите бесплатные планы управления дровоколом с помощью трактора. Просмотрите все эти бесплатных самодельных плана дровокола , которые слишком креативны, чтобы поразить все ваши чувства.

1. Самодельный дровокол «Единорог»

Если вы привыкли сидеть у камина или костровой ямы, нам нужно иметь хороший запас дров. Итак, сделайте этот дровокол своими руками , чтобы быстро разделить дрова от бревна лиственных пород. Он поставляется с прочным металлическим заостренным рогом, похожим на единорога, который врезается прямо в бревно, разрывая все. Вот как построить дровокол дома! инструкции

2. Сборка небольшого дровокола

Для раскалывания небольших бревен выберите этот простой в эксплуатации небольшой дровокол. Изготовление этого небольшого дровокола может быть немного сложным, поскольку оно включает в себя все: от сборки рамы до сварки деталей и установки новейшего оборудования для полной сборки. Бесплатные чертежи и учебник здесь beckmannag

3. Как построить винтовой дровокол

Вам нужен хороший запас дров для деревянных печей? Затем получите здесь планы по созданию собственного станка, позволяющего быстро распиливать бревна. Сделайте раму для дровокола из квадратных труб 60 мм х 60 мм. Затем установите электродвигатель на 3000 об/мин. Полный учебник здесь instructables

4. Загрузочный рукав дровокол своими руками

Получите бесплатные чертежи и инструкции по сборке этого загрузочного рукава дровокол. Его высота составляет 10 футов, а вес — 2000 фунтов. Используйте лебедку на 12 В, чтобы загрузить погрузочный рукав длиной 5 футов. Загрузочный рычаг способен забрать бревно длиной 24 см и диаметром 24 см. На машинах используется 12-сильный двигатель Kohler с электростартером, который помогает управлять двухступенчатым гидравлическим насосом. зернистость

5. Дровокол, сделанный из металлолома

Соберите также красивые дровоколы из металлолома. Получите бесплатные видеоинструкции, чтобы построить долговечный дровокол. Сделайте это, используя 100% перепрофилированный металлолом. Во-первых, просто соберите прочную металлическую раму с V-образным верхним краем. Затем получите преимущество в толкании бревен с помощью 20-тонного гидравлического тяжелого бутылочного домкрата. ютуб

6. Гидравлический дровокол Менее 200 долларов США

Сделайте этот дровокол с помощью перепрофилированного двигателя старого автомобиля. Здесь использован двигатель с вертикальным валом мощностью 8 л.с. от старого трактора, который очень хорошо подходит для этого дровокольного станка. Получите ваши бревна лиственных пород легко разделить на дрова, используя этот гидравлический дровокол, который будет стоить вам менее 200 долларов. youtube

7. Сборка самодельного дровокольного станка

Посмотрите еще одну творческую версию самодельного дровокольного станка , работающего от системы гидравлического насоса. На самом деле это ремейк старого дровокольного станка, работающего с ВОМ старого трактора. Получите некоторые профессиональные навыки сварки, чтобы добавлять и удалять детали при обновлении старого дровокола. Бесплатный видеоурок здесь, чтобы построить разделитель бревен. ютуб

8. Самодельный дровокол

Этот самодельный дровокол проекта требует сначала построить раму для установки дровокола. Затем вы можете перейти к использованию некоторых коммерческих аксессуаров и насосов, чтобы заставить его работать более правильно и эффективно. Используйте для этого проекта двигатель мощностью 8 л.с. или бензиновый двигатель объемом 301 куб.см. Подробности здесь youtube

9. Дровокол своими руками

Этот хорошо работающий дровокол DIY поставляется с остроконечным рогом в виде единорога и просто проходит сквозь бревна, разрывая бревна на дрова. Используйте идеальный гидравлический насос и систему двигателя для управления этим дровоколом, который, безусловно, станет отличным подарком для пользователей дровяных обогревателей. Видео инструкции здесь youtube

10. Как сделать разделитель бревен

Узнайте, как быстро сделать разделитель бревен. Здесь вам просто не нужно устанавливать отдельный двигатель для этого дровокол своими руками. Просто запустите свой трактор, чтобы он работал хорошо. Идея здесь состоит в том, чтобы просто построить раму, в которой будет установлен сплиттер, имеющий выходы для подключения трактора. Просто запустите трактор и рубите бревна на дрова. Подробности здесь youtube

Хотите запастись дровами на зиму? Если вы хотите хранить дрова, просто следуйте нашим инструкциям и следуйте этим бесплатным планам сарая для дров, которые покажут вам, как построить место для хранения сухих и свободных от вредителей дров на улице в холодные зимние месяцы.

Вывод:

Одна из самых трудных работ — разорвать бревна лиственных пород для получения дров. Итак, на помощь приходят дровоколы, сделанные своими руками. Они сделали раскалывание и расщепление дров такими же простыми, как резка овощей.
