Дровокол представляет собой станок, предназначенный для заготовки дров. Модификаций этого устройства существует достаточно много. На данный момент можно приобрести упомянутый агрегат в уже готовом виде, то есть произведенный на заводе, а можно сделать дровокол своими руками.

Окунемся в прошлое

Такие примитивные инструменты ударного типа, как топоры, клинья, колуны, кувалды и прочие, известны всем в качестве приспособлений для раскалывания поленьев. Однако с такой работой сложно будет справиться женщине или пожилому человеку, да и сам процесс может оказаться опасным. Топор, сорвавшийся с топорища, часто становится причиной серьезной травмы для неумелого дровосека. А как кусочки металла, отлетающие от клина, либо острые щепки зачастую ранят руки или лицо работающего! К тому же нередко люди, выполняющие много однообразных ударных движений, могут страдать от заболеваний опорно-двигательного аппарата.

Сам себе мастер

В изготовлении такого приспособления нет никаких сложностей. Чтобы смастерить подобный станок, требуется минимальное число деталей. Самыми сложными элементами можно назвать каркас или станину. Однако стоит учесть, что дровокол и дровокольный станок – это разные понятия. Станок способен не только осуществлять раскол древесины, но и делать его торцовку. Это более сложное оборудование, которое в хозяйстве нужно не так часто. Поэтому остановимся подробно на том, как сделать дровокол своими руками. Все приборы данной категории можно разделить на две группы: гидравлические и механические. Каждый из упомянутых типов обладает отличительными особенностями.

Механика

Можно сделать механический дровокол своими руками. В его основу заложен специальный шуруп в виде конуса, ввинчиваемый в полено, что приводит к «размалыванию» последнего на несколько частей. Если вы решились на создание такого агрегата, следует быть готовым к преодолению определенных трудностей. Во-первых, вам необходим сам конус. Его можно приобрести в крупном строительном магазине. Кстати, невзирая на то, что эта деталь достаточно дорогая, её приобретение и сборка всего станка обходится в несколько раз дешевле, чем покупка нового прибора бытового назначения.

Дровокол обладает еще одним важным механизмом – двигателем, который отвечает за работу агрегата. Тут ограничений нет — можно использовать бензиновый или электрический двигатель. Правильнее будет отдать предпочтение второму варианту, так как найти его намного проще, да и затраты на электричество будут гораздо ниже, чем на жидкое топливо. Однако стоит понимать, что эффективная работа дровокола может быть обеспечена только в том случае, если мощность двигателя будет составлять не менее трёх киловатт.

Особенности устройства

Обратите внимание: недопустимо устанавливать конус на вал такого двигателя, поскольку этот механизм характеризуется слишком высоким числом оборотов. Чтобы конус вращался с оптимальной скоростью, правильнее всего будет реализовать цепную передачу. Каркас станка выбирайте по своему вкусу. Многие оборудуют устройство колесами, что позволяет перемещать прибор по участку, а не таскать тяжелые поленья самим к дровоколу. Однако неподвижный агрегат можно считать более удачным, так как он отличается большей устойчивостью.

Важно позаботиться заранее о том, чтобы поблизости находился источник питания (это в случае электрического привода). Для дровокола требуется сконструировать навес, способный защитить его от осадков, а конструкцию необходимо установить максимально близко к поленнице. Это позволит вам не заниматься постоянным перетаскиванием материала.

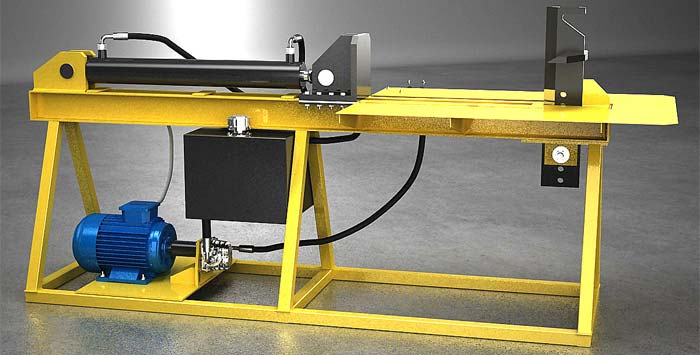

Вариант второй — гидравлика

Вы можете поинтересоваться: а как сделать дровокол гидравлический своими руками? Сразу оговоримся, что самостоятельно сконструировать подобное устройство очень проблематично, практически невозможно. Ведь для этого обязательно потребуется дорогостоящее оборудование и помощь профессионалов. Кроме того, такие агрегаты не пользуются особой популярностью в частных хозяйствах. Да и себестоимость деталей очень часто превышает сумму, которая могла бы быть вложена в приобретение готового прибора, сделанного на заводе. Кому-то просто нравится принцип работы такого устройства. По сути, станок сжимает дрова посредством гидравлического цилиндра, тем самым раскалывая их. Самую большую проблему здесь представляет гидравлическая часть. Но если вы все же решили смастерить гидравлический дровокол своими руками, вам понадобится приобрести цилиндр с толкателем, резервуар для масла, насос и управляющий узел. При его сборке вам потребуется помощь мастеров, ибо при отсутствии необходимых навыков выполнить работу самостоятельно вряд ли получится.

Вариант третий

Можно сделать винтовой дровокол своими руками. Эта идея достаточно оригинальная, а заключается она в использовании для колки дров конуса, оснащенного резьбой. Если вам интересно, как сделать дровокол своими руками, заметим, что данный вариант наиболее приемлем. Конструкция его довольно прочная, а в процессе сборки винтового агрегата нет особых сложностей. Лучше всего, если конус будет профессионально изготовлен на токарном станке, однако при отсутствии такой возможности можете воспользоваться обычной болгаркой, посредством которой следует снять с заготовки большую часть металла. Сначала болванка должна быть посажена на предполагаемое место конуса, где она будет свободно вращаться. Тогда вы без особых проблем сможете нарезать резьбу.

Сделать дровокол своими руками не так уж и сложно. Состоит прибор из нескольких частей. Его можно оснастить электрическим или бензиновым двигателем, однако первый вариант обеспечит лучшие условия работы. Конусная насадка с резьбой, как и в случае с механическим агрегатом, не должна устанавливаться непосредственно на вал двигателя. Цепная передача позволит вам добиться оптимального скоростного режима для устройства, а это примерно 400-600 оборотов в минуту. Принцип работы подобного устройства достаточно примитивен. Конус вращается и вворачивается в полено, что приводит к его раскалыванию.

Вариант четвертый

Не менее интересен дровокол реечный. Своими руками его соорудить также не очень сложно. Заметим, что принцип работы этого механизма отличается от всех остальных. Подача чурок в данном случае производится по специальному желобу, а навстречу им движется режущий элемент.

Преимущества дровоколов

Всем понятно, что о подобном оборудовании обычному городскому обывателю почти ничего не известно. Однако достаточно увидеть фотографии такого агрегата, как, скажем, дровокол гидравлический (своими руками созданный или приобретенный в магазине — не суть важно), чтобы понять, как он работает, и какими преимуществами обладает. Основным положительным моментом в использовании дровоколов является то, что человеку не приходится прилагать особых усилий. Тут почти нет необходимости наклоняться, так как прибор может быть легко подстроен под ваш рост. Агрегат всегда готов к применению. Необходимо лишь включить станок, и он приступит к работе, наколов столько дров, сколько вам нужно. Конечно, его работа на протяжении длительного времени стабильна. Ну а разобраться, как он функционирует, сможет любой, поскольку в его устройстве вообще нет ничего сложного. При условии соблюдения всех правил безопасности, касающихся электрической части, а также при должной защите станка от влаги и сырости, с эксплуатацией агрегата не должно возникнуть никаких проблем.

Дровоколы на трактор — виды, изготовление, видео, конструкция

Дровокол навесной на трактор – это конструкция, нашедшая широкое применение в хозяйствах, где регулярно выполняется заготовка большого количеств древесины. Наличие навесного оборудования этого типа позволяет колоть наиболее крупные деревянные колоды, экономя массу времени сил фермера.

Дровоколы, предназначенные для работы в паре с тракторами, делятся между собой по нескольким критериям. Первый из них – это способ закладки поленьев в конструкцию при раскалывании.

По этому фактору навесные приспособления делятся на 3 вида:

• горизонтальные – в таких дровоколах поленья укладываются на предусмотренную в конструкции нишу, после чего передвигаются к колющему элементу или, в случае с некоторыми моделями агрегатов, колющий элемент движется по направлению к древесине;
• вертикальные – в приспособлениях этого типа колющий элемент раскалывает полено, двигаясь к нему сверху. Для работы с такими дровоколами деревянные колоды необходимо фиксировать. При этом фиксатор может быть предусмотрен конструкцией дровокола, или же полено потребуется держать руками;
• смешанные – принцип действия этих дровоколов подбирается в зависимости от типа древесины. Главное достоинство такого оборудования на трактор заключается в его высокой производительности, что позволяет использовать агрегаты этого типа на крупных деревообрабатывающих предприятиях.

Как правило, горизонтальные конструкции обладают меньшей эффективностью по сравнению с их вертикальными и смешанными аналогами. Это объясняет низкий спрос на них и возможность использования только для заготовки небольшого количества древесины.

В зависимости от принципа действия, дровоколы для тракторов делятся на такие виды:

• гидравлические – обладают простой конструкцией и высокими эксплуатационными параметрами. Каждый гидравлический дровокол обладает большим преимуществом – плавным столкновением колющего элемента с бревном;
• винтовые, или конусные – эти приспособления оборудуются гаечно-винтовыми соединениями, в число преимуществ которых входит надежность и высокая мощность. Винтовой дровокол на трактор обладает длительными сроками применения и не требует специального обслуживания.

Такого рода классификация дровоколов для тракторов позволяет подобрать оборудование, которое подойдет для разных объемов древесины и эксплуатационных условий.

Содержание

• 1 Плюсы и минусы гидравлического дровокола на трактор
• 2 Конструкция и принцип гидравлического дровокола
• 3 Дровокол на трактор своими руками – как сделать надежный агрегат?

Плюсы и минусы гидравлического дровокола на трактор

Дровокол с гидравлическим приводом обладает рядом преимуществ.

К ним относится:

• навесное оборудование этого типа обладает простой конструкцией, что существенно облегчает его самостоятельный ремонт;
• гидравлический дровокол можно устанавливать и использовать на разных тракторах, в том числе, имея в распоряжении самодельный трактор из УАЗа;
• конструкция обладает высокой производительностью, и может применяться для раскалывания наиболее твердых пород древесины.

Несмотря на ряд преимуществ, гидравлический дровокол на трактор также имеет несколько недостатков.

В их числе следует выделить:

• необходимость в регулярной замене масла – в противном случае трущиеся детали агрегата при работе с некачественным смазочным материалом довольно быстро заклинят или полностью выйдут из строя;
• иногда для ремонта самодельного дровокола на трактор довольно сложно найти подходящие детали;
• для исключения высоких нагрузок на ВОМ трактора потребуется регулярно точить колун дровокола.

Несмотря на определенное количество недостатков, именно гидравлический дровокол на трактор считается одним из наиболее популярных агрегатов, как для периодического применения в быту, так и для регулярной эксплуатации в крупных хозяйствах.

Конструкция и принцип гидравлического дровокола

Дровокол гидравлический состоит из следующих элементов:

• прочной металлической станины;
• упора;
• цилиндра;
• насоса;
• клинового лезвия:
• бака для заливания масла;
• двигателя, приводящего агрегат в движение.

Как горизонтальный, так и вертикальный или смешанный дровокол на трактор обладает аналогичной схемой. Единственная разница между ними заключается лишь в том, что в вертикальной конструкции пятка заменяется режущим элементом.

Стандартные дровоколы для тракторов достаточно часто выходят из строя в связи с небольшим диаметром предусмотренного в их конструкции цилиндра. Нередко на цилиндр, диаметром примерно 10 см, создается давление, достигающее давления в 10 тонн. Несмотря на это двигатель дровокола продолжает функционировать, даже несмотря на отсутствие какого-либо эффекта от работы. В отличие от стандартных агрегатов, гидравлические дровоколы сконструированы таким образом, что при их работе происходит постепенное нарастание силы. В случае нехватки силы происходит остановка вращения цилиндра, что предотвратит поломку агрегата даже при продолжающейся работе масляного насоса.

Дровокол на трактор своими руками – как сделать надежный агрегат?

Самодельный дровокол на трактор обладает максимально простой конструкцией. Он состоит из расположенной вертикальной рамы, помещенной на отдельную платформу, а также обыкновенного автомобильного домкрата, расположенного снизу. Верхняя часть рамы должна обладать разъемной конструкцией, что позволит раскалывать поленья разного диаметра.

Перед сборкой дровокола на трактор потребуется изучить детальные чертежи его конструкции. В них должны быть указаны размеры всех используемых деталей и алгоритм их монтажа в агрегат.

После изучения схемы можно приступать к непосредственному изготовлению конструкции.

Алгоритм действий должен выглядеть следующим образом:

1. Вначале необходимо грамотно продумать и собрать раму оборудования. Лучше всего сразу устанавливать элементы конструкции на шасси или колеса, чтобы в дальнейшем оборудование было проще перемещать по участку;
2. Далее на раму необходимо установить основную гидравлическую часть;
3. Вместо предусмотренного в конструкции ножа потребуется использовать клин конусной формы;
4. Двигаться от стенки к раскалываемому полену клин будет под воздействием центрального винта – его лучше всего приобрести отдельно. Об изготовлении гидравлического дровокола на трактор наглядно расскажет видео.

После сборки дровокола понадобится установить на трактор. Самым оптимальным вариантом считается способ подключения от ВОМ, предусмотренного в конструкции сельскохозяйственной машины. Такой метод позволит поддерживать стабильные обороты вала отбора мощности и передавать их на конус дровокола, исключая его перегрузки.

Вам может также понравиться:

Как сделать дровокол с помощью гидравлического домкрата

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 акций

• Делиться

• Твитнуть

Дровокол — полезный инструмент, который особенно пригодится в холодные зимние месяцы. Вместо того, чтобы тратить часы, пытаясь наколоть дрова топором, вы можете сделать ту же работу с помощью дровокола, затратив меньше усилий за час или меньше.

Однако цена дровоколов может достигать нескольких сотен долларов, и для некоторых из нас это может быть дороговато. Но, приложив немного усилий, вы уже можете построить свой собственный дровокол с гидравлическим домкратом всего за четверть цены — или меньше, если у вас уже есть необходимые материалы в вашем доме.

В этой статье я дам вам шаг за шагом
пошаговое руководство о том, как сделать дровокол с помощью гидравлического домкрата.

Вам понадобится

Прежде чем мы начнем этот урок, убедитесь, что у вас уже есть эти предметы. Если вы обычный мастер на все руки, возможно, они уже есть в вашем сарае. В противном случае вы можете легко купить их в местном хозяйственном магазине.

Регулировка давления насоса на дровоколе

Вот инструменты и материалы, которые вы
Для этого урока потребуется:

• Гидравлический домкрат
• Листовой металл
• Стальная балка
• Гидравлические шланги
• Однолопастной клин
• Зажимы стальные скобы
• Ацетиленовая горелка
• Сварочная маска или защитная
  защитные очки
• Защитные перчатки
• Колесики, на всякий случай
  дополнительная мобильность для вашего разделителя бревен.

Шаг 1. Создание каркаса

Первым шагом является создание каркаса для
ваш разделитель журналов. Это необходимо для обеспечения достаточной поддержки вашей гидравлической системы.
домкратом, пока он работает, чтобы протолкнуть древесину на клин.

Попробуйте построить рамку в форме
козлы, чтобы у вас было достаточно опоры на ее четырех ногах. Размер
верхней части рамы будет зависеть от размера гидравлического домкрата, клина и
дерево, которое вы будете резать.

После того, как вы определились с размерами
вам понадобится, сварите все необходимые детали, чтобы сформировать раму. В процессе
поэтому убедитесь, что вы носите необходимое снаряжение, чтобы защитить себя
во время процесса.

Как выбрать лучший разделитель бревен при ограниченном бюджете

Шаг 2. Соберите выдвижной блок

Выдвижной блок — это часть бревна
разветвитель, где вы будете размещать дрова. В этом поможет гидравлический домкрат.
плавно надавите на клин. Это также помогает надежно удерживать древесину.
на месте.

Нет конкретных измерений относительно
выдвижной блок — это действительно зависит от размеров древесины, которую вы
будет часто использоваться, поэтому приварите скользящий блок соответствующим образом.

Совет: обязательно используйте дополнительные прокладки
и продолжайте проверять скользящее движение блока. Как только вы будете удовлетворены
как скользит ваш скользящий блок, теперь мы можем перейти к следующему шагу.

Шаг 3: Установка домкрата

Теперь приступим к установке домкрата
гидравлический домкрат – самая важная часть вашего дровокольного станка. Просто расположите
домкрат на одном конце рамы со скользящим блоком прямо под ним.

Убедитесь, что домкрат правильно установлен
место гарантирует, что скользящий блок будет эффективно толкаться в направлении
заточенный клин.

После определения места установки гидравлического домкрата закрепите его, надев кольцо на шейку домкрата и приварив кольцо к раме. В противном случае вы рискуете получить шаткий дровокол, когда будете пытаться толкнуть древесину на клин.

Шаг 4. Прикрепите клин

С противоположной стороны от места установки
гидравлический домкрат, начните приваривать отвал на место. Имейте в виду, что
гидравлический домкрат будет толкать кусок дерева на диск, так что вы должны установить
лезвие обращено в сторону домкрата.

Если вы не смогли найти или купить однолезвийный
клин для крепления, можно просто приварить кусочки металла в заостренный клин. Перед
вы привариваете клин, обратите внимание на тип древесины, которую вы будете резать, и на давление
что гидравлический домкрат может применяться. Это поможет вам определить угол клина.
что вам нужно будет эффективно резать дерево с его помощью.

Но, как правило, поскольку эти
гидравлические домкраты управляются вручную, возможно, вам придется использовать более острый клин для
более эффективное расщепление бревен – просто убедитесь, что клин надежно приварен
на раму.

Шаг 5: Прикрепите колеса

На самом деле это необязательный шаг, но я бы рекомендовал прикрепить колеса тележки к самодельному дровоколу.

Имейте в виду, что готовый продукт будет
быть тяжелым, поэтому необходимость вынимать его каждый раз, когда вы хотите его использовать, может быть довольно
работа. Крепление колес под платформой обеспечит лучшую мобильность,
предоставляя вам больше возможностей относительно того, где вы могли бы его использовать.

Можно использовать колесики или тележку.
колеса для этого шага. Эти колеса можно легко прикрепить с помощью винтов.

Доступны некоторые усиленные роликовые колеса
если вы используете тяжелые гидравлические домкраты и древесину высокой плотности. Пока ты
на нем, убедитесь, что вы покупаете те, у которых есть рычаг, который останавливает колеса от
катится. Это гарантирует, что ваш разделитель журналов останется на месте, даже если
это рубит дрова.

Вот и все – у вас есть
успешно создал свой собственный дровокол с гидравлическим домкратом.

Шаг 6. Проверьте свою машину

Самое приятное в создании собственного оборудования
заключается в том, что вы можете настроить его по своему вкусу. Это особенно верно
даже для вашего самодельного дровокол.

Теперь, когда вы закончили строительство
вашей машины, вы можете протестировать ее, чтобы определить ее скорость и мощность. Ты можешь
начните с использования бревен от более мелких деревьев хвойных пород и постепенно увеличивайте до более крупных
лиственные деревья.

При тестировании разделителя бревен возьмите
обратите внимание на то, как работает скользящий блок и как держится ваша рама. Это
обычно это признак того, что вы достигли мощности машины.

Также обратите внимание, насколько эффективен клин
находится при раскалывании дров. Если вы заметили, что он не так эффективен при нарезке
через бревно всегда можно попробовать подточить или заменить клином
с более подходящим углом.

Продолжайте тестировать свою машину, пока не найдете наиболее удобную настройку.

Самодельный загрузочный рычаг для дровокола

1 / 3

Пара кнопок используется для управления загрузочным рычагом, а рычаг управления управляет раскалывающим клином.

Фотография предоставлена ​​FARM SHOW

2 / 3

Клин состоит из острого как бритва лезвия толщиной 1 дюйм, сделанного из инструментальной стали, с блоками, установленными по обе стороны от него.

Фото предоставлено FARM SHOW

3 / 3

«Рычаг загрузки может легко поднять бревно длиной 24 дюйма и диаметром 24 дюйма, — говорит Холлмен.

Фото предоставлено FARM SHOW

❮❯

Эд Холлмен, Марион, Нью-Йорк, хотел, чтобы дровокол был более удобным для его спины, поэтому он спроектировал и построил прочный вертикальный дровокол, оснащенный рычагом для загрузки бревен.

«Это значительно упрощает раскалывание бревен, потому что требуется очень мало подъема или сгибания», — говорит Холлмен.

Сплиттер имеет высоту почти 10 футов и весит около 2000 фунтов. 12-вольтовая лебедка используется для подъема и опускания погрузочной стрелы длиной 5 футов, что позволяет Холлмену складывать бревна с уровня земли, а затем поднимать стрелу для использования в качестве стола. Когда он закончит раскалывать бревна, рука складывается вертикально для транспортировки.

«Рычаг загрузки может легко поднять бревно длиной 24 дюйма и диаметром 24 дюйма, — говорит Холлмен. «Мне нравится выстраивать бревна на платформе погрузочной стрелы перед тем, как начать их раскалывать, чтобы работать быстрее».

Он начал со стальной двутавровой балки шириной 13 дюймов, глубиной 7 дюймов и толщиной 1/2 дюйма, которую нашел на Craigslist, а также излишки стали толщиной 1/4 и 3/16 дюйма. панели.

Электростартер Kohler мощностью 12 л.с. от Cub Cadet используется для привода двухступенчатого гидронасоса дровокола. Он приводит в действие гидравлический цилиндр длиной 24 дюйма и диаметром 4 дюйма, который приводится в действие разделительным клапаном с фиксатором в положении возврата.

Холлмен также разработал двухступенчатый раскалывающий клин, который, по его словам, чрезвычайно эффективен. Клин состоит из острого как бритва лезвия толщиной 1 дюйм, сделанного из инструментальной стали, с блоками, установленными по обе стороны от него. Бревно помещается поверх двух зубчатых блоков, расположенных на расстоянии около 6 дюймов друг от друга.

«Приподнятые блоки помогают уберечь прочные бревна от взрыва», — говорит Холлмен. «Система спроектирована таким образом, что клин может раскалывать большинство бревен, используя только ступень низкого давления насоса.
