КАК СДЕЛАТЬ ПРОВОДКУ В КВАРТИРЕ СВОИМИ РУКАМИ

Старая или некачественно проведенная проводка может стать причиной многих бед. Вы можете не только потерять имущество, но и существенно повредить свое здоровье и здоровье близких. Замена электропроводки – это затратное и трудоемкое дело, но, возможно, оно крайне необходимо. Вы всегда можете обратиться за помощью к специалистам компании УкрПровод. Наши сотрудники быстро и качественно проведут ремонтные работы, при этом соотношение цены и качества приятно удивят.

Но если нет возможности воспользоваться услугами специализированной бригады, мы все же попробуем помочь сделать проводку в квартире своими руками.

Мы уже описывали общие моменты монтажа электропроводки своими руками, а более детально о том, как проложить кабельную линию скрытым или открытым способом, Вы можете узнать в статье по ссылке.

ПРИБОРЫ И ИНСТРУМЕНТЫ, КОТОРЫЕ МОГУТ ПОНАДОБИТЬСЯ

Если Вы решили провести проводку в квартире своими руками, тогда наверняка понадобится инвентарь.

Список необходимых инструментов:

1. Молоток. Универсальный ручной инструмент, полезный при монтажных работах. Молотки различаются между собой весом бойков. Для электромонтажа будет достаточно максимум 600г. Но, если планируется использование электроустановочных скоб, тогда понадобится молоток с бойком 150г. Очень удобно если на обратной стороне у него будет гвоздодер.
2. Набор ключей малых размеров (6-24мм). Можно взять универсальный ключ с набором насадок. Используется для соединения проводов при помощи сжимов, болтов. Пригодится при работе с распределительным шкафом.
3. Монтажный нож. Для проведения электромонтажных работ выбирается нож с изолированной ручкой.
4. Отвертки. Возьмите набор отверток или универсальную со сменными насадками. Для работы в труднодоступных местах применяется отвертка с длинным жалом и дополнительной изоляцией.
5. Рулетка. Для электромонтажа подойдет на 7,5-10м. Если площадь помещения большая, можно взять специальную на 50м с матерчатой лентой.
6. Пассатижи. Выбирайте только с заизолированными рукоятками.
7. Перфоратор. Если Вы планируете проложить скрытую электролинию, вручную это сделать будет трудоемко и длительно. В таком случае, перфоратор станет Вашим спасением. Он работает в трех режимах: сверление, долбление, ударное сверление. В некоторых моделях присутствует реверс (переключатель направления вращения). Тогда он используется также в качестве шуруповерта. Для выполнения разного рода работы выбираются различные насадки: буры для сверления бетона, камня; коронка по бетону; коронка по мягким материалам и т.д.
8. Болгарка (углошлифовальная машина). Также отлично подойдет для штрабления стен. Следует запастись сменными дисками: они различаются по диаметру, толщине. Отличаются между собой диски для работы по металлу, по камню. Внимание! Работа с данным инструментом является опасной! Будьте предельно осторожны.
9. Мультимер. Совмещает в себе функции вольтметра, амперметра, омметра. Может быть аналоговым, цифровым.

Конечно же, это не полный перечень инвентаря, способного облегчить проведение проводки в квартире своими руками, есть также электрические отвертки, ударные дрели и многое другое. Мы перечислили лишь самые универсальные инструменты. Что именно использовать – решать Вам.

ЗАЗЕМЛЕНИЕ В МНОГОКВАРТИРНОМ ДОМЕ

Итак, Вы приняли решение сделать проводку в квартире своими руками. И хотите сделать все максимально правильно и безопасно. Для этого, конечно же, Вы соберетесь сделать три электролинии: фаза, ноль (N-проводник, нейтраль) и заземление (PE-проводник, защитный провод). Но! Не стоит спешить. Для начала, выясните, какая система заземления предусмотрена в здании.

Для домов, построенных после 2000 года характерна система заземления TN-S. Это значит, что N-провод и PE-провод разделены по всей длине цепи. Заземление уходит в землю уже на трансформаторной подстанции. Это самая современная система. Если в Вашем доме установлена такая — можете спокойно проводить безопасную электропроводку.

Со старыми постройками возникнут существенные сложности. Большинство из них строились с системой TN-C, что означает соединение защитного проводника и нулевого в один (называется проводник PEN). После, в некоторых зданиях произошла модернизация до TN-C-S. Это означает, что на отдельных участках цепи происходит объединение PE и N в PEN-проводник. Такая модернизация делает Ваш быт более безопасным, но до уровня TN-S все же не дотягивает. Чтобы определить, проведено ли в доме обновление системы заземления, необходимо посмотреть на провода в этажном электрощитке. Если входящих проводов 4, а квартирных 2 – у Вас TN-C, если соответственно 5 и 3 – Вы обладатель TN-C-S. В последнем случае допускается прокладка заземляющего провода в квартире.

Если Вы не планируете полностью делать замену проводки в квартире, но хотите заполучить заземление, просто проведите отдельную кабельную линию в качестве заземления. Это можно сделать открытым способом, например, в кабель-канале.

Как видите, самая большая загвоздка у жильцов домов с системой заземления TN-C. Но, несмотря на это, большинство этих людей активно использует электроприборы, предполагающие наличие PE-провода. Что посоветуем в таком случае?

Вариант 1. Наиболее безопасный, на наш взгляд: использование защитных автоматов, УЗО, предохранителей. О них мы подробнее расскажем далее.

Вариант 2. Сделать все же трехжильную проводку, но провод заземления не подключать ни в одной электроточке. Конец PE-проводника должен быть заизолирован и не подключен ни к чему. Для чего это нужно? Когда проводка Вашего дома будет модернизирована, Вы просто сможете подключить заземление к щитку и электроприборам. При этом дополнительных затрат и ремонтных работ проводить не надо будет.

А теперь поговорим о том, что многие делают, но делать это не рекомендуется. А в некоторых случаях даже запрещается. Мы настаиваем на том, чтобы при проведении проводки в квартире своими руками, Вы отказались, от таких методов. Даже если услышите дружеские советы из серии «у меня так, и ничего».

1. Расщепление нуля. Подключение защитного провода к общему PEN. Возможные опасности: нейтраль может перегореть. Если у Вас установлены защитные устройства, они сразу отключат сеть. Если таких нет – корпуса электроприборов, заземленных этим способом, окажутся под напряжением 220В, что приведет к опасной для здоровья ситуации. Поиск повреждения N-проводника при этом будет сложнее, чем в случае с фазным.
2. Соединение нейтрали и защитного провода непосредственно в розетке. Помимо вышеописанной ситуации может произойти еще одна неприятность. Во время ремонта можно перепутать нулевой и фазный проводники. Для электроприбора не важно по какому проводу идет ток, поэтому принципиального значения это не имеет. Но вот если заземление соединится не с нулем, а с фазой – вот тогда разница станет ощутима. Все корпуса электроприборов, включенных в такую розетку, будут под напряжением 220В.
3. Самый опасный способ – использование для заземления труб отопления и водоснабжения. Если контакт с землей разорван, а такое бывает, когда Ваши соседи заменяют трубы на пластиковые, вместо безопасного заземления, образуется конденсатор электроэнергии, способный также подпитываться блуждающими электротоками, о которых никто даже не подозревает. Самый бездумный вариант – подключить PE на трубу газоснабжения. По статистике, около 90% взрывов бытового газа случается из-за некачественно проведенной проводки. Такое подключение может стоить не только здоровья, но и жизни большого количества людей.

Еще раз повторим, что, если Вы хотите сделать проводку в квартире своими руками правильно — не стоит пользоваться вышеперечисленными тремя способами. Лучше воспользуйтесь полезными приборами электрозащиты, о которых мы поговорим ниже.

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ

Никто из пользователей электросети не застрахован от такой ситуации, как короткое замыкание. При таком явлении сила тока может подскочить в 10 раз, что приведет к резкому увеличению количества тепла в электропроводе. А это уже приводит к опасности возникновения пожара. Защитить себя и свое имущество можно установив ВА – термомагнитный автоматический выключатель. Если показатели электротока превысят пороговые значения ВА прервет подачу такого тока в автоматическом режиме. Современные модели автоматов уберегут Вас и от токов малого напряжения. Устанавливаются на входе электролинии в квартиру, чаще всего в электрощитах. Различаются между собой следующими параметрами:

• время отключения питания (самые быстрые – 0,005с)
• принцип обнаружения неполадки (тепловой и электромагнитный)
• размер порогового значения параметров тока для отключения (в % от номинальных)
• количество полюсов
• сила тока, на которую рассчитаны

Подключение автоматических выключателей является достаточно простой работой, поэтому Вы с легкостью самостоятельно сможете их подключить при проведении проводки в квартире своими руками.

УЗО

Следующая опасность, которая может Вас постигнуть при использовании электричества в быту – удар током при соприкосновении с проводом без изоляции, а также с корпусом не заземленного электроприбора. Электрики называют такое явление дифференциальным током, или током утечки. Для защиты людей и животный в квартире устанавливают дифференциальный выключатель, который также называют устройством защитного отключения (УЗО). Такой прибор, обнаруживая утечку электричества, разрывает сеть практически мгновенно – в течение 10-30мс. УЗО бывают разных типов в зависимости от количества регистрируемого тока утечки. Для квартиры оптимальным вариантом будет УЗО на 30мА. Напряжение электротока также важно: есть аппараты на 220В, 380В. Номинальное напряжение на котором будет работать выключатель выбирается из ряда: 6А, 10А, 13А, 16А, 20А, 25А, 32А, 40А, 63А, 80А, 100А, 125А. Устанавливается в электрощитке, в случае опасности обесточивает сразу всю квартиру. Можно установить несколько УЗО – на различные электроцепи (отдельно на освещение, отдельно на розетки – к примеру). Если Вы решились на установку дифференциального выключателя, тогда в обязательном порядке нужны будут в квартире отдельные N и PE.

И еще один совет: перед установкой УЗО следует обновить Вашу проводку. Ветхая электросеть со скрытыми утечками может вызвать ложное срабатывание механизма. Поэтому, если решились сделать новую проводку в квартире своими руками, можете воспользоваться моментом и установить УЗО. Если же Вы меняете только отдельную линию, ставить дифференциальный выключатель на все помещение не стоит.

ДИФФЕРЕНЦИАЛЬНЫЕ АВТОМАТЫ (АД)

Это великолепные устройства для Вашей электробезопасности. Они объединяют в себе функции УЗО и ВА: защищают от дифференциального тока, а также электросеть от перегрузок. Как и предыдущие охранные механизмы выбор того или иного АД будет зависеть от электропараметров Вашей сети и уровня защиты.

ПРЕДОХРАНИТЕЛИ

С такой системой электрозащиты сталкивалось большинство людей: предохранители предотвращают вред от короткого замыкания и сверхвысоких токов, находятся в распределительных щитах.

Пробки – одноразовые предохранители, работающие на принципе регистрации избытка тепла.

К предохранителям многократного использования можно отнести ВА, о которых говорилось выше, и автоматические предохранители.

ЭЛЕКТРОСЧЕТЧИК

Каждый из нас понимает, что такое электросчетчик и для чего он нужен. В многоквартирных домах счетчики располагаются либо в этажных электрощитах, либо в квартире при входе электрокабеля к потребителю.

Если при проведении замены проводки в квартире своими руками у Вас возникли сомнения в правильности работы Вашего счетчика, Вам стоит вызвать представителя энергосетей. Вам выпишут предписание на поверку прибора, хотя, возможно, Вам будет проще купить новый.

При покупке прибора учета Вам следует знать несколько параметров для того, чтобы сделать правильный выбор. Во-первых, Вам нужно определиться, какой счетчик Вы хотите: индукционный или электронный. Во-вторых, на какую электросеть он рассчитан: однофазную или трехфазную. Определитесь со способом крепления: счетчики могут крепиться на трех винтах, или на DIN-рейке. Обязательно проверьте целостность пломб электроприбора.

Устанавливать счетчик самостоятельно нельзя. Необходимо вызвать специалиста, у которого есть разрешение на проведение таких работ.

ЭЛЕКТРОЩИТ В КВАРТИРЕ

Вводной распределительный электрощит в квартире необходим для того, чтобы:

• распределять электроэнергию между разными группами потребителей (разные электролинии для отдельных комнат, групп розеток, выключателей и т. д.)
• служить месторасположением различных защитных устройств электросети
• в некоторых случаях электросчетчик также устанавливается в распределительный щиток

Электрощиты бывают внутренними и накладными. Изготавливаются из пластика или металла. Для правильного выбора электрощита Вам необходимо определиться с его размерами, а именно – на сколько модулей он пригоден. Модуль – это размер однополюсного автоматического выключателя (примерно 18мм). Например, двухполюсный ВА займет уже два модуля. Однофазное УЗО – три. И т.д. Если Вы посчитали, сколько модулей Вам потребуется – купите на всякий случай электрощит чуть большего размера, с запасом. Пустые модули можно будет прикрыть впоследствии специальными заглушками.

Если Вы решили сделать проводку в квартире своими руками, Вы наверняка столкнетесь с необходимостью самостоятельно установить электрощит. При монтаже электрощита в первую очередь нужно установить его в нужном месте расположения. Помните, что доступ к нему должен быть легким и безопасным. После этого щит нужно укомплектовать необходимыми электроприборами: ВА, АД, УЗО – в зависимости от Вашего выбора. Простая схема последовательности установки приборов для квартиры может быть следующей. На входе у Вас дифференциальный автомат. Он охраняет всю квартиру и позволяет обесточить все помещение сразу. Далее ставим электросчетчик. После идет общее для квартиры УЗО, от которого расходятся отдельные электролинии с индивидуальными автоматическими выключателями. Крепление приборов происходит при помощи DIN-рейки.

И, напоследок, еще несколько простых советов. Если Вы решили обновить Вашу электросеть скрытого типа, Вам стоит это сделать в период ремонта, т.к. Вам в любом случае необходимо будет штрабировать стены. Для электропроводки открытого типа такое условие не обязательно. Провод в кабель-канале довольно легко меняется, это не столь трудоемко и пыльно. И не забудьте предупредить соседей об осуществлении громких ремонтных работ.

Очень надеемся, что наша статья немного помогла Вам понять, как сделать проводку в квартире своими руками. Если же Вы все-таки сомневаетесь в своих силах, обратитесь к специалистам. Заказать проведение электромонтажных работ нашей компанией можно, воспользовавшись многоканальными телефонами, или же электронной почтой, указанными в соответствующем разделе сайта. Также у нас Вы можете купить необходимые сопутствующие электротовары. Предлагаем Вам широкий выбор автоматических выключателей, УЗО, дифференциальных автоматов высочайшего европейского качества таких производителей как GE, ABB, Schneider Electric, Eaton (Moeller), и более дешевые, но тем не менее достойные варианты от ИЭК, АСКО. Звоните нам и мы обязательно поможем подобрать то, что нужно именно Вам.

Как сделать электропроводку в квартире

Провести новую проводку своими руками не настолько сложный процесс как может показаться на первый взгляд. Всё зависит от степени подготовленности хозяина квартиры  в области электрофизики и умения пользоваться инструментами. Немаловажным фактором является способность  правильно спланировать электропроводку в квартире, чтобы она соответствовала нормам и была удобна для использования.

Краткое содержимое статьи:

В каких случаях нужно менять электропроводку в квартире

Часто электропроводка в квартире не соответствует  установленным нормам. Например, это  квартиры старого жилого фонда, где или где проводка проводилась по старому ГОСТу.  В то время в принципе не было  бытовых электроприборов, которые сейчас повсеместно используются. В основном использовались провода из алюминия, которые имеют целый ряд недостатков и не пригодны в современных условиях.

В таких домах, квартиры не имеют достаточного количества точек для подключения электричества, поэтому жильцы часто используют тройники удлинители, из которых составляют целые каскады электропроводок.

Всё это увеличивает нагрузку на используемую точку, и усугубляет возможность короткого замыкания и пожароопасность. Тянущиеся по комнатам провода не увеличивают комфортность проживания в квартире.

Все эти факторы приводят к необходимости замены проводов.

С чего начать

Службы  поставки электроэнергии  отвечают за подводку электричества до распределительного щитка в подъездах жилых домов, остальная электропроводка ложится на плечи квартиросъёмщика. Возникает вопрос с чего начать, в частности, как поменять старую проводку своими руками.

Прежде всего, нужно составить правильный/грамотный план электропроводки вашей квартиры. Определиться с количеством точек для подключения, количество выключателей розеток. Далее составить принципиальную электрическую схему проводки в квартире.

Рассчитать нагрузку на электропроводку с учётом всех ваших электроприборов.  На каждом электроприборе указывается его потребляемая мощность в Ватт, которая рассчитывается по  упрощенной формуле: Ватт = Ампер * Вольт.

Исходя из полученной схемы, рассчитать количество необходимых материалов, количество розеток выключателей длину проводов и т.п.

При этом надо знать — все кабели прокладываются строго вертикально и горизонтально. Розетки располагаются на расстоянии 20 см. от пола, при желании их положение можно изменять, например, на кухне — над рабочим столом. Горизонтальная прокладка проводов должна находиться на расстоянии 20 см. от потолка.

Выбор кабеля для прокладки, розеток и выключателей

Выбор подходящего кабеля для прокладки является очень важным моментом, так как в зависимости от нагрузки подбирается его определенное сечение.

При составлении схемы лучше всего ее разбить по зонам: кухня, ванная комната, рабочий кабинет, и  т.д. Исходя из этих зон, делается соответствующая разводка. Скорее всего, кухня будет самое энергоемкой зоной, из-за неё загруженности различными кухонными приборами, комбайнами, электроволновкой, электроплита и т.п.

Правильнее всего выбирать медный провод. Ни в коем случае не следует соединять между собой медный алюминиевый провод из-за их химических свойств.

Кабель, идущий к коробке – распределителю в подъезде, д.б. сечением не менее 6 мм.

2 основных вида кабеля

Это ВВГ и NYM.  Это трехжильные кабели. Лучше всего использовать ВВГ кабель, он не требует обжима, В то время как NYM —  мягкий и требует обязательного обжима, используя специальную гильзу. Кроме того ВВГ кабель имеет плоскую форму, что гораздо  удобнее при его прокладке.

Надо знать, что трехжильные кабели имеют провода разных цветов, где синий всегда 0, жёлтый или коричневый всегда земля, фаза — провод любого другого цвета.

Разметка

Прежде чем  начать штробить стены для укладки кабеля, нужно произвести разметку,  т.е. нарисовать на стенах места, где будут стоять розетки, выключатели и пути прокладки провода. Прокладка проводов к розеткам и выключателям производится  обязательно сверху вниз — от потолка к полу.

Иногда из-за особенности строения дома, электроточки приходится смещать, например, если она (или штроба к ней) приходится на бетонную стену, заложенный кусок арматуры, возможные коммуникации и т. п., поэтому так важна разметка.

Закладка кабеля, выключателей и розеток

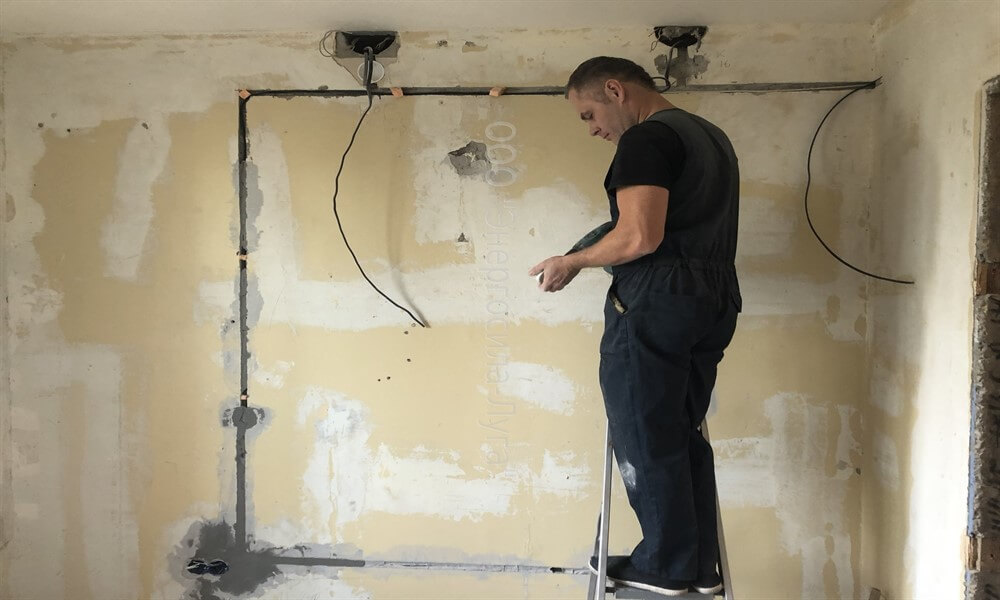

Для закладки кабеля делаются штробы, для установки подрозетников  также выдалбливаются ниши для их установки.  Раньше штробы делались вручную, используя молоток и зубило или долото.

В настоящее время, для этих целей существуют специальные штроборезы (с пылесосом), для некоторых стен, изготовленных из мягких материалов, хорошо использовать болгарку со специальным диском. Глубина выемки под подрозетник делается с учетом всех его размеров.

Подрозетник устанавливается с таким расчётом, чтобы его края приходились вровень с гладкой поверхностью стены. Крепится подрозетник в стене, используя гипсовые растворы, перед этим нужно удалить всю пыль и хорошо смочить место установки, перед его установкой в него проводится кабель (с запасом) через специальные в нем отверстия.

Таким же образом устанавливаются распаечные коробки. Распаечные/распределительные коробки нужны в случае разветвлённой проводки, чтобы не прерывать цепь, идущую через выключатель освещения к розетке (через распределительную коробку проводится самостоятельный провод — к розетке и самостоятельный провод — через выключатель к освещению).

Кабель закладывается в штробы и фиксируется через определенные промежутки. В качестве такого фиксатора м.б. гипсовый раствор, т.к. он быстро «схватывается»,  затем этим же раствором, при помощи шпателя, замазывается вся штроба.

В некоторых случаях возможна проводка по потолку в квартире, но это бывает редко. Дело в том, что в обычных квартирах потолок выложен из цокольных плит и поэтому, прокладка затруднительна и не эстетична. Чаще всего, такая проводка используется в промышленных помещениях, без перегородок, имеющих большую площадь, с подвесными потолками или в магазинах – супермаркетах.

Установка розеток и выключателей

Выключатели и розетки устанавливаются в подрозетнике. Перед установкой лишний провод следует удалить, но так чтобы остался некоторый запас, который бы свободно поместился вместе с выключателем, розеткой в подрозетник.

Концы проводов кабеля оголяются на 5-7 мм, затем они крепятся в соответствующие места выключателя, розетки для контакта. После этого, изделие устанавливается в подрозетник и, при помощи отвертки, удерживая его рукой, плотно прижав к стене, по часовой стрелке вкручиваются фиксирующие винты, так что устройство фиксируется на боковых распорках.

Надо сказать, не покупайте дешевых розеток, выключателей, качественные стоят дороже, но это – надежность, эстетичность, долговечность и они не будут вываливаться из стены, как это бывает часто.

Проверка

Обязательно проверяйте проводку, прозванивайте ее на каждом этапе, делать это нужно постоянно, чтобы быть уверенным в том, что все соединения выполнены безукоризненно. Это гарантированный контроль того что ваша схема была продумано правильно, что не придется ничего переделывать по окончании работ.

После окончательной установки проводки, ее проверка бывает весьма затруднительна. Проверка производится простым тестером.

Фото электропроводки в квартире



Вам понравилась статья? Поделитесь 😉



Как подключить домашнюю пристройку | Справочник по дому

Финн МакКухил

Независимо от того, насколько велика или мала ваша пристройка к дому, вполне вероятно, что вам потребуется обеспечить ее электроэнергией. При добавлении рабочей комнаты, ванной комнаты или пары спален для расширения семьи строительные нормы и правила и здравый смысл диктуют размещение электрических розеток и освещения. Даже что-то такое маленькое, как садовое окно, может выиграть от дополнительного светильника. Заблаговременное планирование и ознакомление с местными нормами перед началом сборки сэкономят вам время и деньги.

Электроснабжение

1. План этажа в масштабе — лучшее место для начала разводки проводки. Во-первых, решите, будете ли вы питать пристройку от основного щитка дома или вам нужно установить дополнительный щит в пристройке. Для большой пристройки, где вы ожидаете потребность в нескольких цепях или высоком потреблении энергии, дополнительная панель имеет смысл, поскольку она уменьшает количество питающих проводов, которые вы должны проложить к пристройке, а также дает вам более близкое место для отключения мощность для будущего обслуживания или в аварийной ситуации. Оцените силу тока, требуемую для каждой стандартной бытовой цепи на 110 В, а также для любых цепей с высоким спросом на 220 В, необходимых для отопления, охлаждения или приготовления пищи. Измерьте общую потребляемую силу тока при покупке субпанели.

Материалы

1. Мощность автоматического выключателя должна соответствовать допустимым пределам нагрузки проводки. Большинство стандартных цепей освещения можно безопасно подключить к 15-амперному выключателю с проводом 14/2. Общая проводка для бытовых цепей на 110 вольт обозначается сечением провода и количеством жил. Термин 14/2 относится к проводу 14-го калибра с двумя, обычно одним черным и одним белым проводниками. В то время как стандартная бытовая проводка фактически состоит из трех проводников, оголенный заземляющий провод не учитывается. Для цепей, предназначенных для более требовательных целей, таких как бытовая техника или компьютеры, используйте более толстую проводку 12/2 с 20-амперным выключателем.

Сроки

1. В большинстве случаев наилучшее время для прокладки проводки в пристройке — после установки внешней обшивки и до укладки гипсокартона внутри. На этом этапе строительства внутренняя часть пристройки защищена от непогоды, а стойки стены все еще легко доступны. Сантехника также должна быть установлена ​​до электропроводки. Провод более гибкий, чем медная или ПВХ труба, и его проще перенаправить, если возникнет такая необходимость.

Разрешения и инспекции

1. Прежде чем устанавливать какую-либо проводку, проконсультируйтесь с местным органом по обеспечению соблюдения норм и правил. Точные требования к расстоянию между розетками, требованиям к заземлению и цепи немного различаются в зависимости от области. В большинстве случаев перед выдачей свидетельства о праве собственности требуется разрешение на строительство и проверки. Лучшее время для осмотра электрооборудования — после завершения электропроводки и до того, как стены будут обшиты гипсокартоном или панелями. Это особенно важно, если вы выполняете работы самостоятельно и имеете небольшой опыт работы с электричеством. Инспектор укажет на любые проблемы с безопасностью и расскажет, как их исправить, прежде чем одобрить работу.

Справочные материалы

• Дополнение к дому плюс: Советы по электропроводке в жилых помещениях
• Боб Вила: Дополнение к электропроводке

Автор биографии

Финн МакКухил — независимый писатель из Северного Мичигана. Он работал репортером и обозревателем в Южной Флориде, прежде чем увлекся компьютерами. Изучив программирование в Университете Южной Флориды, он более 20 лет возглавлял ИТ-отделы трех крупнейших поставщиков автомобилей. Теперь он строит деревянные лодки в северных лесах.
