Как сделать ТВ антенну своими руками

Несмотря стремительное развитие интернета, телевидение остаётся главным источником информации для большинства населения. Но для того чтобы в вашем телевизоре была качественная картинка, нужна хорошая антенна. Совсем не обязательно покупать телевизионную антенну в магазине, ведь её можно сделать своими руками и сэкономить при этом приличные деньги.

Как сделать качественные антенны для различных диапазонов вещания и какие материалы при этом использовать, вы сможете узнать прочтя нашу статью.

Содержание

Типы антенн
Антенны для приёма цифрового телевидения
Антенны своими руками
Антенна из пивных банок
Зигзагообразная антенна Харченко
Антенна из коаксиального кабеля
Спутниковая антенна
Антенный усилитель

Типы антенн

Существует множество типов и форм телевизионных антенн, ниже приведены основные из них:

- Антенны для приёма «волнового канала».

- Антенны принимающие «бегущую волну».

- Рамочные антенны.

- Зигзагообразные антенны.

- Логопериодические антенны.

Антенны решётки

Антенны решётки.

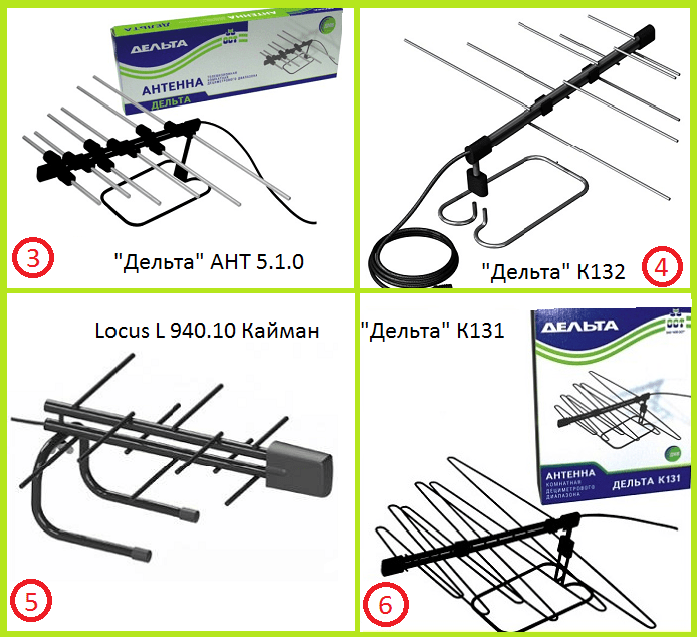

Антенны для приёма цифрового телевидения

Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:

- Комнатная антенна — подходит для приёма сигнала в формате DVB-T2 только на расстоянии до 10 километров от ретранслятора. В принципе на этом расстоянии, сигнал способна принять даже обычная оголённая проволока вставленная в антенный разъём телевизора и направленная в нужную сторону, но для более стабильного и устойчивого сигнала лучше воспользоваться комнатной антенной.

- Антенна типа «Ворона» — способна принимать цифровой сигнал на расстоянии до 30 километров. Данный тип антенны устанавливается вне жилища и не требует чёткой направленности на ретранслятор. Но в случаях если расстояние от источника сигнала составляет более 30 километров или рядом имеются генераторы помех, желательно направить антенну на телевышку.

Антенна типа DIPOL 19/21-69 — принимает сигнал на расстоянии до 50 километров. Требует установки на возвышенность 8-10 метров и чёткого направления на источник сигнала. В связке с усилителем, способна принимать цифровой сигнал на расстоянии до 80-100 километров. Отличные характеристики данной антенны, делают её одним из лучших вариантов для приёма сигнала в формате DVB-T2 на удалённом расстоянии от ретранслятора.

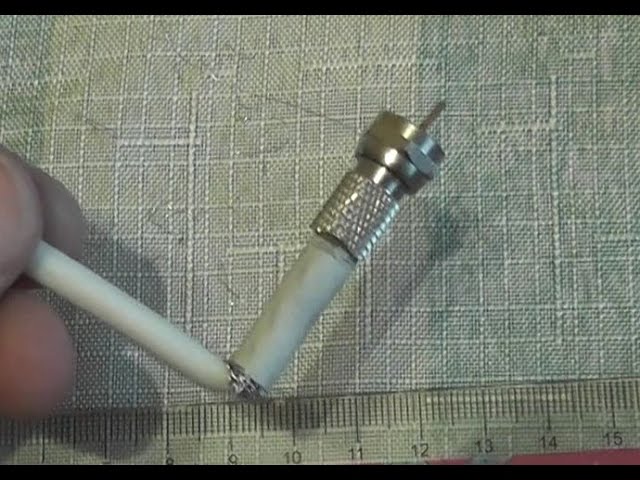

Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

Отмерьте от коннектора 15 сантиметров антенного кабеля.
Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Антенны своими руками

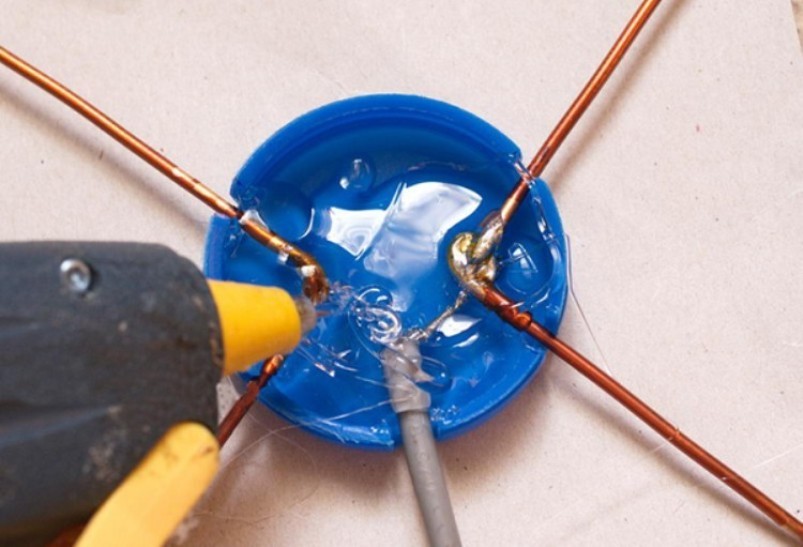

Давайте рассмотрим несколько вариантов телевизионных антенн, которые можно сделать самостоятельно, из подручных материалов:

Антенна из пивных банок

Антенну из пивных банок можно изготовить буквально за полчаса, из имеющихся у вас под рукой средств. Конечно сверх-устойчивого сигнала такая антенна не обеспечит, но для временного пользования на даче или в в съёмной квартире вполне сгодится.

Антенна из пивных банок

Чтобы сделать антенну вам понадобятся:

Две алюминиевые банки из под пива или другого напитка.
Метров пять телевизионного кабеля.
Штекер.
Два шурупа.
Деревянное или пластиковое основание на которое будут крепится банки (многие используют деревянную вешалку или швабру).
Нож, плоскогубцы, отвёртка, изоляционная лента.

Убедившись в том, что все вышеперечисленные предметы у вас имеются в наличии, произведите следующие действия:

Зачистите один конец кабеля и присоедините к нему штекер.
Возьмите второй конец кабеля и снимите с него изоляцию длиной в 10 сантиметров.
Расплетите оплётку и скрутите её в шнур.
Снимите слой пластика изолирующий стержень кабеля на расстояние в один сантиметр.
Возьмите банки и в крутите в них шурупы по центру дна или крышки.
Присоедините к одной банке стержень, а к другой шнур оплётки кабеля, закрутив их на шурупы.
Прикрепите банки на основание с помощью изоленты.
Закрепите на основании кабель.
Вставьте штекер в телевизор.
Перемещаясь по комнате, определите место наилучшего приёма сигнала и закрепите там антенну.

Существуют и другие вариации данной антенны, с четырьмя и даже восемью банками, но явного воздействия количества банок на качество сигнала не выявлено.
Как сделать антенну из пивных банок вы также можете узнать из видеоролика:

Зигзагообразная антенна Харченко

Своё название антенна получила в 1961 году, по фамилии её изобретателя Харченко К. П., который предложил использовать для приёма телепередач антенны зигзагообразной формы. Данная антенна очень хорошо подходит для приёма цифрового сигнала.

Антенна Харченко

Для изготовления зигзагообразной антенны вам понадобится:

Медная проволока диаметром 3-5 мм.
Телевизионный кабель 3-5 метров.
Припой.
Паяльник.
Штекер.
Изоляционная лента.
Кусок пластика или фанеры для основания.
Болты креплений.

Для начала нужно изготовить рамку антенны. Для этого берём проволоку и и отрезаем кусок 109 сантиметров. Далее сгибаем проволоку таким образом, чтобы у нас получилась рамка из двух параллельных ромбов, каждая сторона ромба должна составлять 13,5 сантиметров, из оставшегося сантиметра сделайте петли для скрепления проволоки. С помощью паяльника и припоя, соедините концы проволоки и замкните рамку.
Возьмите кабель и зачистите его конец таким образом, чтобы у вас с была возможность припаять стержень и экран кабеля к рамке. Далее, припаяйте стержень и экран кабеля в центре рамки. Учтите что экран и стержень не должны соприкасаться.
Установите рамку на основание. Расстояние между углами рамки в месте соединения с кабелем, должно составлять два сантиметра. Размер основания сделайте примерно 10 на 10 сантиметров.
Зачистите второй конец кабеля и установите штекер.
Если необходимо присоедините основание антенны к стойке, для дальнейшей установки на крышу.
Более подробную инструкцию по изготовлению антенны Харченко, вы можете посмотреть в видеоролике:

Антенна из коаксиального кабеля

Для изготовления антенны вам понадобится 75-омный коаксиальный кабель стандартного разъёма. Чтобы рассчитать необходимую для антенны длину кабеля нужно узнать частоту цифрового вещания и разделить её в мегагерцах на 7500, а полученную сумму округлить.

Антенна из кабеля

Получив длину кабеля сделайте следующее:

Зачистите кабель с одной стороны и вставьте в разъём для антенны.
Отступите два сантиметра от края разъёма и сделайте отметку от которой будете отмерять длину антенны.
Отмерив нужную длину, откусите лишнее плоскогубцами.
В районе отметки снимите изоляцию и оплётку кабеля, оставьте только внутреннюю изоляцию.
Загните очищенную часть под углом в 90 градусов.
Произведите настройку телевизора с новой антенной.

Визуально закрепить информацию вы можете посмотрев видеоролик:

Спутниковая антенна

Стоит сразу оговорится, что для приёма спутникового сигнала необходим тюнер и специальная приставка. Поэтому, если у вас нет в наличии этого оборудования, то создание спутниковой антенны своими руками будет не возможно, поскольку сами вы сможете изготовить только параболический отражатель:

Парабола из оргстекла — изготавливается методом нагрева. Оргстекло помещается на болванку, повторяющую форму параболического отражателя и помещается в камеру с высокой температурой. После размягчения оргстекла, оно принимает форму болванки. После остывания оргстекла, его вытаскивают из формы и обклеивают фольгой. Минус такого производства самодельной параболы в том, что затраты на её изготовление, превосходят рыночную стоимость заводского отражателя.
Отражатель из металлического листа — делается из листа оцинкованного железа, размером метр на метр. Листу придаётся круглая форма и от края к центру делаются разрезы по форме лепестков. После этого лист помещается на выгнутый шаблон отражателя и «лепестки» скрепляются точечной сваркой или заклёпками.
Сетчатый отражатель — делается из каркаса и сетки. Сначала изготавливают шаблон параметры которого рассчитывают по формуле. По шаблону изготавливают радиальные параболы из медной проволоки. Сечение проволоки выбирается исходя из диаметра антенны. Например, для антенны диаметром 1,5 метра берут проволоку диаметром 4-5 мм. Также необходимо изготовить круговые пояса. Диаметр поясов меняется с шагом 10-30 см. После изготовления каркаса его обтягивают мелкой медной сеткой.

Все перечисленные выше способы, могут рассматриваться всерьёз только из спортивного интереса, поскольку изготовление параболического отражателя в ручную, процесс очень трудоёмкий и дорогой. К тому же, произвести точные расчёты параметров спутниковой антенны в домашних условиях, очень сложно. Поэтому советуем вам не оригинальничать и покупать спутниковую антенну в полном комплекте.

Антенный усилитель

Если в месте где вы живете слабый телевизионный сигнал и обычная антенна не может обеспечить качественную картинку в вашем телевизоре, то помочь в этой ситуации может антенный усилитель. Изготовить его своими руками, вы сможете если немного разбираетесь в радиоэлектронике и умеете паять.

Усилители нужно устанавливать как можно ближе к антенне. Питание антенного усилителя лучше осуществлять по коаксиальному кабелю через развязку.

Схема питания развязки

Развязка устанавливается внизу у телевизора и на неё от адаптера подаётся питание в 12 вольт. Двухкаскадные усилители потребляют ток не больше 50 миллиампер, по этой причине мощность блока питания не должна превышать 10 ватт.
Все соединения антенного усилителя на мачте нужно производить при помощи спаивания, поскольку установка механических соединений приведёт к их коррозии и разрыву, при дальнейшей эксплуатации в условиях агрессивной внешней среды.
Бывают случаи, когда приходится принимать и усиливать слабый сигнал при наличии мощных сигналов от других источников. В этом случаи на вход усилителя попадают одновременно слабые и сильные сигналы. Это приводит к блокировке работы усилителя или переводу его в нелинейный режим, смешивающий оба сигнала, что выражается в наложении изображения с одного канала на другой. Исправить ситуацию поможет уменьшение напряжения питания усилителя.
Учтите, что на дециметровые усилители очень сильно влияют сигналы в метровом диапазоне. Для ослабления воздействия метровых сигналов, перед усилителем ДМВ ставят фильтр верхних частот, который блокирует метровые волны и пропускает сигналы только дециметрового диапазона.
Ниже приведена схема антенного усилителя метрового диапазона:

Схема антенного усилителя метрового диапазона

Коэффициент усиления составляет 25 дБ. при напряжении 12,6 вольт.
Потребляемый ток не более 20 миллиампер.
Встречно-параллельное включение диодов Д1 и Д2 предохраняет транзистора от выхода из строя при ударе молнии.
Каскады имеют общий эмиттер.
Конденсатор С6 обеспечивает коррекцию постоянной характеристики усилителя в области высоких частот.
Для стабилизации режима транзисторов, усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого.
Во избежании самовозбуждения усилителя, используется развязывающий фильтр R4 C1.

Также предлагаем ознакомиться со схемой дециметрового усилителя:

Схема дециметрового усилителя

Антенный усилитель дециметрового диапазона 470-790 мегагерц.
Коэффициент усиления 30 дБ. при напряжении 12 вольт.
Потребляемый ток 12 миллиампер.
Каскады имеют общий эмиттер и СВЧ транзисторы с низким уровнем собственных шумов.
Резисторы R1 и R3 обеспечивают температурную компенсацию режима транзисторов.
Питание усилителя осуществляется по коаксиальному кабелю.

С принципом работы антенного усилителя вы можете ознакомится в видеоролике:

Теперь, ознакомившись со схемами и вооружившись паяльником, вы смело можете начинать изготовление антенного усилителя.

Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!

Как сделать антенну для цифрового ТВ своими руками

Антенну для цифрового телевидения DVB-T2 можно собрать своими руками. Вот основные способы изготовления телеантенны из подручных материалов.

Содержание:

Что понадобится для сборки цифровой антенны

Перечень необходимых материалов изменяется в зависимости от того, о какой именно самодельной DVB- T2 антенне идёт речь. Есть несколько типов расходников: коаксиальный кабель, проволока, жестяные банки или даже болты. Что-то из этого списка вам точно подойдёт. Обязательно следует подготовить инструмент:

кусачки, пассатижи, плоскогубцы;
изоленту, скотч, клей;
герметик с пластиковым стержнем;
рулетку;
желательно вооружиться паяльником с припоем.

С помощью всего этого можно сделать DVB- T2 антенну своими руками . Ещё раз повторим, что список оборудования и необходимого инструмента может изменяться в зависимости от того, о какой именно телеантенне идёт речь. Поэтому сначала необходимо рассмотреть существующие технологии, наглядно иллюстрирующие, как сделать антенну для цифрового ТВ , и только потом заниматься сбором материала и инструмента.

Принцип работы антенны для цифрового телевидения

Независимо от типа сигнала (аналоговый или цифровой), его передачу обеспечивают телевизионные вышки. Телеантенна соответствующей мощности гарантирует качественный приём. Чтобы настроить цифровое телевидение, потребуется антенна синусоидальной формы. Позаботьтесь о максимальном рабочем диапазоне частоты. Этот показатель измеряется в МГц.
V-напряжение появляется, когда электромагнитные волны проникают сквозь принимающие лучи антенного устройства. Разные волны имеют особый потенциал, который отмечается характерным символом. Под влиянием наведенного напряжения формируется электроток, сосредоточенный внутри запертого приёмного контура. Он имеет R-сопротивление. Постепенно сила электротока нарастает. Микросхема телевизора обеспечивает обработку волн, трансформируя их в изображение, которое транслируется на экране. Звук подаётся через динамики.

Антенна для цифрового ТВ своими руками бывает как комнатной, так и наружной. Главное, чтобы она была дециметровой. Понятно, что комнатная антенна на даче, то есть в зоне плохого приёма сигнала, не обеспечит настройку всех каналов. Этот вариант в большей степени подходит пользователям, проживающим неподалёку от ретрансляторов.

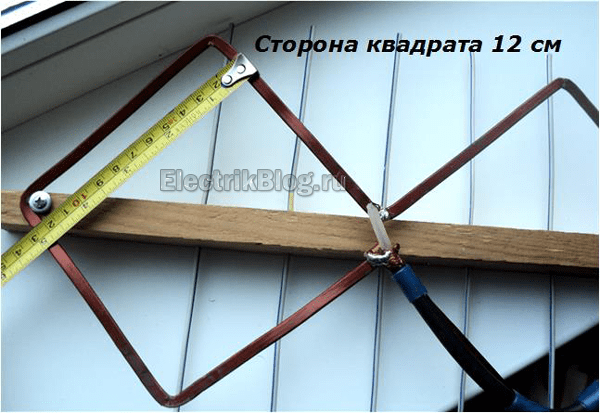

Телевизионная антенна типа «восьмёрка»

Создание антенны-восьмёрки для цифрового ТВ начинается с подготовки материала. Подробно рассмотрим, что именно потребуется для сборки такого устройства. Важным этапом изготовления антенны своими руками считается создание чертежа. Покажем, как рассчитать важные показатели, чтобы избежать сложностей в процессе установки.

Особенности конструкции

В интернете есть масса различных вариантов по созданию антенного устройства. Преимущественно пользователям предлагается уголковая конструкция, сделать которую можно нескольких вариантов. используя медные или алюминиевые трубки. Подобная антенна обеспечивает качественный приём, но исключительно на открытой местности в непосредственной близости к телевышке. Поэтому для дачи подойдёт конструкция «восьмёрки», изготовленная из проволоки или кабеля.

Если говорить о недостатках «восьмёрки», то он всего лишь один – плохой приём в условиях густой застройки. Преимуществ куда больше: простота в изготовлении, доступность материалов, отличный приём в отдалённых зонах. Несмотря на название, телеантенна в большей степени визуально напоминает два соединённых ромба.
Сделать антенну можно из антенного кабеля. Вам понадобится штекер, соответствующий антенному разъёму телевизора. Без должной фиксации приёмного устройства добиться качественной трансляции не получится. Поэтому используйте подручные материалы и средства для создания надёжного кронштейна.

Решили делать «восьмёрку» из кабеля? Подберите модель с оптимальным сопротивлением – от 50 до 75 Ом. Отдельное внимание следует уделить изоляции, если в планах наружное расположение антенны. Определите специфику фиксации конструкции, отталкиваясь от особенностей её расположения. Например, если вы живёте в многоэтажном доме, то самодельную антенну можно закрепить на шторах, используя самые обыкновенные булавки. Разумеется, они должны быть крупного размера.
Для установки телеантенны на крыше необходим качественный кронштейн. Сделать его можно, используя паяльник, напильник и надфиль. Со спиральной конструкцией всё более-менее понятно. Двойной квадрат – ещё одна альтернатива. Изготовить антенное устройство этого типа можно из трубок. Подойдут как алюминиевые, так и медные, латунные. В некоторых ситуациях используется толстая проволока. Подбирайте материал согласно количеству каналов и диапазона.
Первый квадрат всегда меньше второго. Он выполняет функции вибратора. Наибольшая часть конструкции – рефлектор. Соединить рамки необходимо стрелами. С целью увеличить коэффициент усиления сигнала достаточно сделать больше рамок. Например, сделайте «восьмёрку» из трёх квадратов или ромбов.

Материал для сборки

Самостоятельно сделать антенное устройство вполне реально. Чтобы выполнить всё правильно, придерживайтесь экспертных рекомендаций и инструкций. Основа конструкции создаётся из медной или алюминиевой проволоки, диаметр допускается от 2 до 5 мм. Примерно за 60 минут можно сделать телеантенну и приступить к установке. При желании пользователи смогут использовать альтернативные материалы для изготовления «восьмёрки»:

трубки;
уголки;
кабель;
полосы.

Конечно, нельзя забывать о важности оборудования. С помощью инструмента удастся выгнуть рамки оптимальной формы. Закрепите проволоку в тисках, а потом согните материал с помощью молотка. Оптимальный материал для создания мачты – древесина. Начинаться мачта должна где-то от 1,5 метра от уровня рамок.

Чертёж

Настроить качественный приём сигнала можно даже без предварительного глубокого расчёта длины волны. Во избежание появления проблем, создайте широкополосную конструкцию. Это станет гарантией максимального приёма телеканалов. В процессе чертежа и расчётов антенны нужно учитывать размеры конструкции, а также наличие дополнительных компонентов, способных улучшить сигнал.

Чтобы начертить конструкцию, отталкивайтесь от длины волны сигнала. Итоговое значение нужно поделить на 4. Итоговое значение – это требуемая сторона квадрата. Чтобы высчитать оптимальное расстояние между двумя комплектующими элементами антенного устройства, начертите наружные стороны ромбов так, чтобы они были немного длиннее внутренних.
Самостоятельно чертить новый эскиз необязательно, всегда можно воспользоваться готовыми расчётами. Длина внутреннего ромба должна составлять 13 см, а внешнего – 14 см. Разница длины ромбов имеет принципиальное значение. Учтите, что ни в коем случае соединять их нельзя. Крайние участки позволяют должным образом свернуть петлю. Именно с её помощью необходимо закрепить антенный кабель.

Сборка антенны

Итоговая длина конструкции – 1 метр и 12 сантиметров. Отрежьте с помощью кусачек проволоку, возьмите линейку, а потом начните гнуть её пассатижами или другим инструментом. По аналогичному принципу осуществляется подготовка и других материалов. Оптимальный угол – 90°. К слову, стороны по длине могут немного разниться. Небольшая погрешность возможна.

Мы получили следующие параметры конструкции:

13-сантиметровый элемент. Остаётся один запасной сантиметр специально для петли, которую можно согнуть.
Пара 14-сантиметровых элементов.
Пара 13-сантиметровых компонентов. Не забывайте о повороте противоположной направленности. Должен быть перегиб на другой ромб.
Ещё пара 14-сантиметровых комплектующих.
Последняя деталь полностью соответствует первой.

Если рамка антенны для цифрового телевидения сделана своими руками , то можно переходить к следующему этапу. Между двумя половинами должен образоваться незначительный зазор. Определённые погрешности и несостыковки возможны, ничего страшного нет. Зачистите петлю и перегиб. Снимайте оболочку до тех пор, пока не будет видна металлическая жила.

Зачистку можно провести обычной мелкозернистой наждачкой. Предварительно соедините петли, а потом зажмите их в тисках.

Конструкция практически готова, но для корректной работы антенного устройства обработайте кабель. Начните с двусторонней зачистки. Один из краёв подсоединяется непосредственно к антенне. Обработайте шнур таким образом, что он выпирал на 2 см, лишнее можно отрезать.
Скручивайте в жгут кабельную оплётку и экран. Это позволяет создать сразу два проводника. Залудите жилу и сделанный жгут. Используя паяльную станцию, прикрепите штекер на другом конце провода.
Приведём краткую пошаговую инструкцию по сборке антенны:

Зачистка антенного кабеля с обеих сторон.
Подключите провод к антенне, он должен выпирать на пару сантиметров.
Добавьте дополнительный проводник, для этого скрутите оплётку и экран.
К другому концу припаивается штекер.
Сделайте ещё 2 дополнительных проводника.
Места, на которых осуществлялась пайка, нужно протереть.
Пластиковый штекер надевается на кабель.
Пайка моножилы к центральному входу.
Многожильный жгут закрепляется на боковом входе штекера.
Зажмите изоляцию и накрутите наконечник. Можно также залить клеем.

Телеантенна собрана, поэтому самое время закрепить её.

Установка

Электрический кабель необходимо соединить с антенной. Припаять шнур можно посредине, поскольку привязка к определённому ТВ-каналу совершенно необязательна. Широкополосная телеантенна создана, поэтому приём большого количества сигналов гарантирован. Оставшийся разделённый конец кабеля необходимо припаять к другим сторонам конструкции.

Расположение кабеля в нижней части конструкции приведёт к ухудшению качества приёма. Поэтому делать этого не стоит.

Антенна собрана, поэтому самое время проверить её работоспособность. Включите цифровой ресивер и телевизор. Если сразу удалось найти 20 телеканалов, тогда смело заливайте герметиком зоны пайки. Как быть, если для просмотра доступно небольшое количество ТВ-каналов или появились сильные искажения изображения или другие помехи? Подберите оптимальное месторасположение для антенны. Положительные изменения отсутствуют? Замените коаксиальный кабель.

Процедуру проверки можно заметно упростить. Для этого потребуется обыкновенный телефонный провод. Стоит он недорого, поэтому проблем возникнуть не должно. С помощью паяльника закрепите на телефонном проводе штекер. Если качество сигнала стало лучше, тогда необходимо действительно поменять коаксиальный кабель.
Тюнеры способны обеспечить качественное вещание, даже если используется обыкновенная «лапша» вместо коаксиального кабеля. Впрочем, практика подтверждает ограниченный эксплуатационный срок. Обезопасить соединительные зоны и конструкции антенны от негативного воздействия дождя, снега и других осадков можно с помощью изоленты. Это временное решение.
Чтобы максимально продлить эксплуатационный срок антенного устройства, используйте термоусадочные трубки. Они гарантируют качественную изоляцию. На этом список альтернатив не заканчивается. Можно использовать герметик на клеевой основе. Это вещество не проводит ток. Не забудьте смастерить надёжный корпус для телеантенны. Ещё как вариант – крышка из пластика.

Телеантенна “двойной (тройной) квадрат”

В отдалённых регионах и зонах плохого приёма крайне непросто настроить «цифру». Впрочем, ситуацию можно легко решить, соорудив своими руками активную антенну . Она позволит заметно улучшить приём сигнала. Поэтому пользователь сможет без особых трудностей настроить все бесплатные каналы.
Рассматриваемой конструкции свойственен только один серьёзный изъян – необходимо направить антенну точно на телевышку, в противном случае качество сигнала будет неудовлетворительным. Следовательно, если пользователь понятия не имеет, где именно расположен ретранслятор, то он столкнётся с трудностями в процессе настройки «цифры».

Чем больше рамок, тем лучше сигнал. Абоненты, находящиеся вне зоны уверенного приёма, могут использовать больше трёх квадратов. Некоторые пользователи делают и 5 рамок. Запрещается красить телеантенну или покрывать лаком, поскольку это существенно снизит качество приёма.

Нельзя игнорировать очевидные преимущества конструкции. Разумеется, что сильная сторона – высокое качество приёма. Пользователи смогут поймать около 20 каналов, даже если находятся вдали от вышки. Главное – правильно определить размеры всех элементов конструкции и габариты согласующего устройства.

Материалы

Чтобы самостоятельно создать телеантенну для цифрового ТВ, необходимо запастись определёнными расходниками. Преимущественно конструкция делается из проволоки или металлических трубок. Влияет не только тип материала, но и его толщина. Например, трубки из меди, латуни и алюминия можно использовать для настройки каналов метрового диапазона с 1 по 12. Однако первые пять каналов требуют толщины в размере 10-20 мм, а 6-12 – от 8 до 15 мм.

Чтобы настроить каналы дециметрового диапазона, используйте проволоку с диаметром 3-5 мм. В целом конструкция антенны несложная и не состоит из большого количества элементов. Например, двойной квадрат представлен в виде двух рамок, соединённых верхней и нижней стрелой. Наименьшая рамка – это вибратор, соответственно, большая выполняет функции рефлектора.
Тройной квадрат обладает немалым коэффициентом усиления сигнала, об этом уже частично говорили ранее. Третью рамку называют директором.

Расчёт размера

Специфика расчёта антенны во многом зависит от диапазона. Разумеется, что нужно ориентироваться на дециметровый. Изготовьте антенну для цифрового телевидения так, чтобы её размеры отличались большим промежутком между окончаниями вибратора. Постарайтесь оставить как можно больше запаса, например, 50 мм.

Установка антенны

Пошаговая инструкция по изготовлению и подключению антенного устройства:

Сделайте из доступного металлического материала верхнюю стрелу, а потом соедините ею все рамки из середины.
Нижнюю стрелу следует сделать из расходников с изоляционными свойствами, например, из дерева или текстолита.
Все элементы необходимо расположить таким образом, чтобы центральные элементы были на одной прямой.
Направляющая должна быть настроена в сторону телевизионной вышки.
Используйте вибратор с открытым контуром. Края этого квадрата следует закрепить на текстолитовой пластине.
Если рамки сделаны из металла, то их края необходимо расплюснуть. Сделайте в них отверстия, чтобы зафиксировать нижнюю стрелу.
Оптимальный материал для изготовления мачты – древесина.

Телевизионная антенна типа «бабочка»

Квадраты, ромбы, восьмёрки – далеко не единственные формы для приёма «цифры». Некоторые пользователи предпочитают делать антенну бабочку . Если придерживаться инструкции и выполнить всё верно, то антенное устройство не уступает покупному аналогу дециметрового диапазона. Преимущество этого варианта состоит в том, что конструкцию не придётся создавать с нуля. Возьмите решётку и переделайте её в DVB-T2–телеантенну.

Инструкция по самостоятельному созданию антенны:

Подыщите подходящий материал для создания основы. Практика показывает, что неплохим решением станет деревянная доска.
Теперь необходимо нарезать восемь проводов по 37,5 см каждый.
Внутри провода следует зачистить. В качестве ориентира используйте двухсантиметровый задел.
Кабели должны принять V-образную форму, для этого их необходимо согнуть. Оптимальное расстояние между ними – 7,5 см.
Отдельно приготовьте два провода по 22 см каждый.
Проведите зачистку кабелей в тех точках, где они крепятся к основе антенного устройства.
Саморезы следует расположить вдоль доски, которая выполняет функцию основания. Парой проводов соедините V-образные компоненты.
Соедините телеантенну с проводом при помощи штекера.

На сборку конструкции уйдёт относительно немного времени. На всех этапах изготовления проблемы не возникают. Покупать материалы не нужно, используйте подручные средства.

Телеантенна из жестяных банок

Чтобы собрать простую антенну своими руками для цифрового ТВ , используйте коаксиальный провод, несколько алюминиевых или жестяных банок. Желательно также подготовить небольшую трубу из пластика. Выбор материала для основания очевиден – планка из древесины.

Обеспечить приём сигнала смогут исключительно жестяные или алюминиевые банки. Стекло или пластик для этого подходит.

К материалу выдвигается только одно требование – внутренняя поверхность должна быть ровной, а не ребристой. Каждый желающий способен сконструировать телеантенну, придерживаясь простой пошаговой инструкции:

Сначала тщательно вымойте банки, а потом подождите, пока они высохнут.
Обработайте конец антенного провода.
Снимите изоляцию центральной жилы, а потом скрутите оплётку.
У вас есть два проводника, которые необходимо прикрепить к банкам.
Проводники при желании можно припаять, если под рукой есть необходимый инструмент. Альтернативный вариант – закрепить проводники саморезами.
Скрутите петли на концах проводников. В них нужно продеть саморезы, а уже потом закрепить их на банках.
Используйте мелкозернистую наждачную бумагу, чтобы тщательно отчистить металлическую поверхность банок, следует снять краску.
Закрепите банки на основании, которым может быть планка из древесины или пластиковая труба.
Универсальных замеров не существует. Всё необходимо просчитывать в индивидуальном порядке.
Вставьте антенный кабель в телевизор или ресивер и попытайтесь настроить цифровые каналы.

Из пивных банок

Жестяные и алюминиевые пивные банки использовать можно, но предварительно снимите краску мелкозернистой наждачной бумагой. Не стоит питать иллюзий, рассмотренный вариант – аварийное решение. Поэтому при оптимальном стечении обстоятельств в хорошем качестве и без помех будет транслироваться всего лишь несколько телеканалов.

Вне всяких сомнений, конечный результат определяется в связи с тем, как далеко расположен ретранслятор сигнала. Причиной появления дополнительных помех может стать ландшафт, деревья, высокие здания. Конечно, качество изготовления телеантенны тоже играет свою роль.

Антенна DVB-T2 из коаксиального кабеля

Без особых проблем можно собрать своими руками цифровую антенну из кабеля , соблюдая следующую инструкцию:

Для начала необходимо подготовить около 50 см коаксиального кабеля.
С обоих концов его необходимо зачистить. Оголите центральную жилу, а оплётку скрепите в жгут.

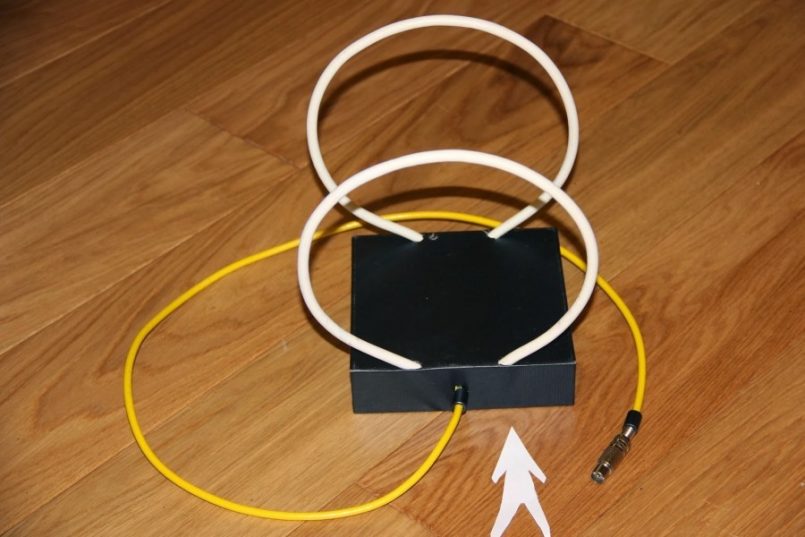

Придайте кабелю форму кольца или ромба. Зафиксировать его в таком положении можно с помощью скотча или изоленты. В качестве основания используйте фанеру. Между кольцами провода оставьте небольшой промежуток – 2 см.
Подготовьте ещё один кусочек кабеля – 175 см. Из этого куска следует сделать согласующее устройство в форме подковы. Проведите зачистку кабеля с обеих сторон.
Одну сторону кабеля следует зачистить, а на второй конец надеть штекер. Удалите оплётку и зачистите центральную жилу.
Кольцо и согласующее устройство следует соединить с коаксиальным кабелем.

Неплохим основанием для самодельной антенны для цифрового телевидения станет плексиглас.

Телевизионная антенна из болтов

Особенность этого варианта заключается в максимальной лёгкости конструкции. К основанию нет необходимости крепить дополнительные металлические компоненты. Возьмите деревянную палку толщиной от 2 см, сделайте своего рода «ямочки», используя дрель или саморезы. Делаются эти «ямочки» сбоку или вглубь по направлению линии. На них будут располагаться усики. Сделайте сквозные отверстия. Они должны пройти «ямочки» по касательной. На этом подготовка каркаса завершена.

Отрежьте куски проволоки по 17 см, вставьте их в «ямочки». Теперь необходимо намотать усики. Зафиксируйте их максимально надёжно с помощью болтов. Соедините усики, предварительно обмотав их тонкой проволокой. Следуя этим простым рекомендациям, можно создать довольно надёжную антенну своими руками для приёма DVB-T2. По прочности конструкция абсолютно ничем не уступает вариантам, в которых проводится пайка элементов. Однако на сборку телеантенны с помощью болтов придётся потратить немного больше свободного времени.

Самодельная телевизионная антенна дальнего действия – Новости Матери-Земли

Используйте логопериодическую схему, улучшенную Яги, для создания самодельной телевизионной антенны дальнего действия, состоящей из массива элементов, каркаса и мачты.

Несколько лет назад несколько моих друзей променяли городскую жизнь на деревню, сбежав на небольшой участок земли в горах. Они были в восторге от чистого воздуха и простора, но изоляция дала о себе знать — так сказать, на ровном месте: поскольку их тракт лежал в лощине, теле- и радиоприем почти отсутствовал.

Тот факт, что их дом был окружен холмистой местностью, а также находился на расстоянии от 70 до 120 миль от большинства местных передатчиков, диктовал необходимость в антенне с высоким коэффициентом усиления и большой дальностью действия, способной улавливать сигналы на таком расстоянии. Однако цена в 100 долларов, которую они назвали за коммерческую единицу, остановила их. Итак, они пришли ко мне (я инженер-электрик) и спросили, могут ли они построить антенну, которая будет служить той же цели.

Проведя небольшое исследование и последующую обработку чисел, я обнаружил, что они не только могут дублирует производительность дорогостоящей установки, но — используя обычное оборудование и несколько секций бамбука, который рос поблизости — они, вероятно, могли бы сделать это примерно за 20 долларов! К этому времени я был достаточно взволнован, чтобы сразу же вмешаться и помочь им, поэтому я составил план, и мы построили антенну — дважды! Видите ли, первая модель была разрушена во время шторма, поэтому я воспользовался возможностью, чтобы опробовать некоторые новые идеи на второй версии — модели с трубопроводом и пластиковыми трубами. Тот, который я собираюсь описать, включает в себя лучшие черты обоих этих прототипов.

Анатомия телевизионной или радиоантенны

Любая антенна — телевизионная, радио или какая угодно — состоит из трех частей: решетки элементов, каркаса и мачты. С точки зрения производительности массив элементов является наиболее важным, поскольку он улавливает сигналы, но на самом деле это не более чем металлический узор нужного размера и формы для конкретной цели. В этой конструкции используется логопериодическая диаграмма направленности, улучшенная Yagi, что, проще говоря, означает, что она имеет широкополосные возможности и, таким образом, может охватывать очень высокие частоты (УКВ, каналы 2–13), сверхвысокие частоты (УВЧ, каналы 14–83). ) и диапазоны частотной модуляции (FM) вещания.

Коммерческие элементы обычно изготавливаются из алюминиевого стержня, иногда анодированного для защиты от коррозии. Однако мы обошлись оголенным медным проводом «радио» и изолированным проводом звонка, оставшимся от другого проекта.

Каркас почти так же важен, как и массив элементов, потому что он поддерживает этот шаблон и удерживает его в форме. Наш бамбук нам ничего не стоил, он был прочным и легким; детали для каркаса из ПВХ-трубы и кабелепровода пришлось покупать, но собрать его было немного проще, чем вариант «трость». На самом деле подойдет все легкое и жесткое, но лучше выбрать непроводящий материал, чтобы не мешать рисунку.

Наконец, мачта удерживает всю антенну в сборе над крышей параллельно земле. Для выполнения этой работы мы использовали 10-футовый кабелепровод (электрическая металлическая трубка, или сокращенно ЭМТ), но подойдет и любая тонкостенная механическая трубка.

Часто, в зависимости от географического положения, четвертый компонент — ротор — может пригодиться для наведения антенны непосредственно на разные передающие станции. Купленные в магазине модели с моторным приводом стоят около 50 или 60 долларов, но мы разработали простую версию с ручным дистанционным управлением, которая стоила не больше, чем стоимость кабеля и нескольких аппаратных средств.

Звучит достаточно просто, не так ли? Что ж, потерпите меня, и я проведу вас через процедуру строительства шаг за шагом.

Экономичный каркас

Для начала вам нужно набросать каркас. Для этого потребуется один EMT диаметром 3/4 дюйма длиной 10 футов, второй кусок диаметром 1/2 дюйма длиной около 6 футов и третий сегмент размером 1/2 дюйма x 40 дюймов. Вам также понадобятся две 10-футовые секции 3/4-дюймовой трубы из ПВХ, 8-футовая длина, 1-дюймовый кусок и два 6-дюймовых куска. (Если у вас есть доступ к бамбуку, не стесняйтесь использовать его, но обязательно высушите и покройте лаком около 9 минут).0003 в два раза столько стеблей, сколько вы считаете нужным, потому что он хрупкий и может расколоться при резке или сверлении.)

Идея состоит в том, чтобы сделать решетку, подобную той, что показана на нашей схеме антенны. Используя 1/4-дюймовые крепежные болты, начните с «точки» (которую я назову передней частью рамы) и «зажмите» концы трех 10-дюймовых секций между двумя 6-дюймовыми пластиковыми заглушками, оставив около дюйма между наконечниками (кондуит должен быть в центре). Затем перейдите к противоположному концу стержней и прикрепите их болтами к 8-футовой секции ПВХ, сохраняя расстояние между концами одинаковым.

Затем отмерьте 42″ от передней части рамы и отметьте место установки 40-дюймовой части EMT, затем отмерьте 43″ назад от этой точки и сделайте то же самое для оставшейся 6-футовой секции. При необходимости обрежьте части кабелепровода, просверлите и прикрепите их к раме на той же стороне, что и крестовина 8 футов.

Наконец, закрепите 12-дюймовый вертикальный пластиковый стержень перпендикулярно задней 8-футовой секции (половина вверху и половина внизу). Возьмите всю раму за ее центральный стержень, чтобы установить точку баланса, отметьте это место, и вы будете готовы натянуть провода элементов, которые образуют узор.

Элементарно!

Возможно, вам будет легче представить структуру элемента, если вы представите скелет рыбы с позвоночником и ребрами. Сначала подключите магистраль, используя толстый оголенный медный проводник. Сделайте клеммы спереди, закрепив винт № 10 x 1/2″ для листового металла через каждую 6-дюймовую заглушку спереди, параллельно 10-футовым секциям рамы. Сделав это, установите аналогичные крепления на каждом конце вертикальной стойки, на заднем конце центральной стойки и на одном плече задней поперечины в точке посередине между двумя стойками.

Начните спереди и протяните один непрерывный отрезок провода от одной клеммы к винту на вертикальной стойке, сверху и вниз к головке задней перемычки, вверх к другому креплению на стойке и обратно к оставшейся клемме на передний. По мере продвижения туго затягивайте каждую секцию, а затем один раз оберните проводник вокруг каждого винта.

Далее нужно сделать «отражатель» — еще один отрезок той же проволоки, натянутой между болтами в задних углах рамы и винтом на кончике центральной стойки. (Лучше всего изолировать этот провод от головки винта с помощью ленты или трубки, чтобы изолировать его от металлического стержня.)

Ребра рыбы, называемые с технической точки зрения резонансными диполями, представляют собой парные короткие отрезки провода, которые выполняют большую часть работы по сбору сигналов. Они расходятся от магистральных пролетов под углами, примерно параллельными углу рефлектора.

Чтобы сделать их, возьмите измерительную ленту и жирный карандаш и, начиная спереди, отметьте следующие расстояния на верхнем и нижнем магистральных проводах и на внешней стороне двух пластиковых боковых стоек:

7 1/2″ … 8-3/8″ … 91/2″ … 10 5/8″ … 11 7/8″ … 13 3/8″ … 15″ … 16 7/8″ … 18 7/8″ … 21 1/4″ … 23 7/8″ … 26 3/4″ … 30″ … 33 5/8″ … 37 3/4″ … 42 3/8″ … 47 5/8″ … 53 1/2″ … 60″ … 67 3/8″ … 75 5 /8″ … 85″ … 95 1/4″ … 106 7/8″.

Теперь у вас должно быть четыре набора по 24 метки в каждом, с метками, расположенными близко друг к другу в передней части рамы и дальше друг от друга ближе к задней части. Просверлите направляющие отверстия диаметром 9/64″ в местах, указанных на схеме антенны, в обеих трубах из ПВХ и частично вверните 48 шурупов для листового металла № 10 x 1/2″.

Теперь установите раму ровно, передней стороной от себя и тремя длинными стержнями поверх поперечин. Начиная с самой задней метки на верхнем магистральном проводе, скрутите и припаяйте к нему конец самого толстого провода, затем протяните его к заднему винту на правой секции полюса и потяните ровно настолько, чтобы компенсировать провисание. Затяните винт и отрежьте оставшуюся часть провода.

Сделав это, протяните еще один кусок толстой проволоки от следующей отметки на хребте ко второму винту на левой стойке рамы и закрепите его с обоих концов, как и раньше. Сделайте это еще четыре раза, чередуя левый и правый и пропуская все остальные винты с каждой стороны.

На этом этапе вы можете использовать более легкую проволоку, если она у вас есть. Просто продолжайте процедуру, которую я описал, пока не дойдете до последней отметки на верхнем магистральном проводе. Затем переверните всю раму и проделайте то же самое с нижним стержнем остова, прикрепив провода ко всем винтам, которые вы оставили незанятыми, когда делали верхний. (Не забудьте использовать более толстую проволоку для самых задних пяти или шести ребер диполя. )

Пока рама все еще перевернута, измерьте и отметьте нижнюю часть каждой боковой стойки на следующих расстояниях от передней части рамы: 3 3/4″ … 4 1/4″… 4 3/4″ … 5 3/ 8″ … 6″ и 6 3/4″. Просверлите направляющие отверстия по этим отметкам и вставьте еще двенадцать шурупов для листового металла. Натяните свой толстый провод (если он у вас остался) между противоположными парами винтов, чтобы создать «директора», которые улучшат прием на каналах УВЧ с более высокими номерами.

Наконец, установите двойные клеммы, закрепив еще два винта из листового металла в нижней 6-дюймовой трубе спереди, отцентровав их на расстоянии примерно 1 дюйм друг от друга. Отрежьте два 4-дюймовых отрезка провода и соедините каждый из них между магистралью и клеммным винтом, скручивая и спаивая места сращивания проводов, чтобы обеспечить хорошее соединение. После того, как антенна будет установлена на постоянной основе, вы можете подключить двойной провод на 300 Ом, который будет передавать сигнал в ваш дом.

Два пива перед мачтой?

Мачта антенны крепится к центральной опоре рамы с помощью U-образного болта 1 1/4″ x 3″ и нескольких коротких отрезков железного или алюминиевого профиля 1/2″ x 1″. Обрежьте канал примерно до 4 дюймов в длину. Затем, используя U-образный болт в качестве шаблона, просверлите соответствующие отверстия диаметром 1/4 дюйма в центре каждого стержня. Две части швеллера подходят к центральному стержню в ранее отмеченной точке баланса; третья прижимается к мачте перпендикулярно, плоской спинкой к одному из других участков канала. Расположите раму примерно на фут ниже одного конца тонкостенного кабелепровода длиной 1″ x 10 футов и зафиксируйте его на месте с помощью U-образного зажима. Убедитесь, что ни один из проводов медных элементов не касается мачты или U-образного болта.

Перед монтажом антенны подумайте о молниезащите. Если у вас уже есть высокий громоотвод, прикрепленный к крыше или дымоходу, запланируйте установку антенны на несколько футов ниже него. Если нет, вы можете добавить удлинитель мачты, который в большинстве случаев обеспечит «защитный конус» для рамы антенны. Для этой рамы шириной 10 футов достаточно удлинения на 5 футов … и вы можете легко выполнить эту задачу, вставив кусок ЕМТ размером 1/2″ x 5 футов примерно на 9 дюймов в верхнюю часть трубы мачты, крест-накрест. закрепите его на месте с помощью винта с головкой 1/4″ x 1 1/2″ и гайки, а также герметизируйте соединение и открытый конец с помощью силиконовых или мебельных насадок с сердечником. (Я расскажу о фактическом заземлении мачты в ближайшее время.)

Как я упоминал ранее, какое-то роторное устройство действительно может улучшить силу сигнала, поэтому я собираюсь описать, как вы можете собрать крепление мачты, ротор и заземляющий штырь — все в одном. (Если вам не нужна возможность «наведения», просто прикрепите мачту к дымоходу или дому с помощью местного монтажного оборудования, но обязательно заземлите ее, пропустив отрезок провода 6-го калибра или аналогичный прямо между зажимом на дно трубопровода и металлический штырь или трубу, вбитую в землю на 4 фута рядом с фундаментом. )

Для начала изучите свесы крыши рядом с окном, через которое вы планируете провести двойной провод. Если они имеют обычную длину (около 16″), вам повезло, но не рассчитывайте поставить антенну где-нибудь рядом с линиями связи или высокими соснами. Первые могут представлять реальную опасность поражения электрическим током, а вторые могут мешать приему! (Попробуйте также установить раму выше конька крыши, иначе эффективность антенны может снизиться.)

Вам, вероятно, придется добавить еще один полноразмерный 1-дюймовый EMT к нижней части мачты, чтобы достичь своей цели. Если это так, соедините две секции центральным стержнем из трубы сортамента 40 диаметром 3/4 дюйма длиной не менее полуфута и с резьбой на обоих концах. Убедитесь, что он выходит на одинаковое расстояние в обе трубы, затем просверлите каждую половину и установите стопорные болты 1/4″ x 1 1/2″, чтобы скрепить соединение.

Теперь поднимите мачту и с помощью друга держите ее вертикально примерно в дюйме от края крыши, желоба или чего-то еще. Отметьте место на земле, где стоит мачта, затем осторожно отложите мачту в сторону и выньте в этом месте слой земли глубиной не менее двух футов, используя копатель ямы. Закройте железную трубу длиной 4 фута диаметром 1 1/4 дюйма и плотно забейте ее — сначала заглушкой — в центр этого отверстия. Утрамбуйте землю вокруг трубы, затем вставьте мачту трубопровода в железное отверстие.

Еще раз выпрямите мачту и отметьте места для двух опор: одну на софите крыши или рядом с ней и одну на уровне талии. Вы можете использовать два 18-дюймовых или 20-дюймовых отрезка 1 x 4 с отверстиями 1 1/4 дюйма, просверленными в их концах, для крепления мачты, а также 6-дюймовые полочные кронштейны и шурупы для крепления опор, в зависимости от вашей ситуации. На самом деле не устанавливайте опоры, пока они не будут вокруг канала… и вы можете укрепить края досок, обрезав их прибитой полосой из листового металла. (При желании можно использовать вырезанный теннисный мяч, чтобы закрыть отверстие для крепления нижнего шарнира. )

Теперь ваша антенна будет вращаться, но для этого вам понадобится внутренний пульт управления. Просто согните кусок стального стержня 1/2″ x 20″ в форме кривошипа и вставьте вал в отверстие 9/16″, просверленное в толщине разреза 1 x 6, чтобы соответствовать ширине вашего подоконника (шплинт). штифтовой замок с каждой стороны дерева предотвратит «ходьбу» кривошипа).

Закройте окно на плате кривошипа, затем вверните несколько винтов для нарезки резьбы в открытый металлический вал на расстоянии примерно 6 дюймов друг от друга. Сделайте то же самое на мачте антенны (на уровне рукоятки) и установите пару шкивов 1/8″ x 1″ на фасаде дома на одной линии с кабелепроводом.

Наконец, прикрепите трос 3/32″ к одному из винтов на мачте и проденьте его вокруг мачты около пяти раз. Проделайте то же самое с другим винтом, но заверните его в противоположном направлении, не разматывая первую группу витков. Повторите эту процедуру на коленчатом валу, убедившись, что тросы продеты через блоки шкивов и достаточно натянуты.

Эта лебедка должна помочь в точной настройке приема; однако он также может обеспечить альтернативный путь для электричества, если прямой удар молнии должен следовать по кабелю управления, а не искать более непосредственное соединение с землей. Секция «изолятора» из пластиковой трубы размером 1/2″ x 16″, вставленная в каждый кабель, должна прерывать этот проводящий путь.

Получите ваши сигналы прямо

К этому времени в вашу гостиную должна уже проситься мощная смесь телевизионных и FM-сигналов. Все, что осталось сделать, это подсоединить 300-омный двойной провод соответствующей длины к клеммам на передней части антенны, провести этот провод вниз до уровня окна, используя несколько распорок антенного провода (убедитесь, что осталось достаточно ослабьте в этой точке, чтобы обеспечить один полный оборот стержня) и пропустите поводок под оконной створкой.

Как только он окажется внутри, вы можете использовать разветвитель сигнала для подключения второго телевизора или FM-приемника, но помните, что чем больше оборудования вы добавите, тем слабее будет принимаемый сигнал. И еще одно: несмотря на меры предосторожности, которые вы предприняли при заземлении мачты, электрический заряд — от накопления статического электричества или в виде периферийной энергии от удара молнии — все еще может проникнуть в ваш телевизор. Вы можете довольно эффективно защититься от этого, установив недорогой блок статического разряда (иногда оптимисты называют его грозовым разрядником) на вводной линии. Эта часть должна быть подключена к заземляющей трубе отдельным проводом.

На этом все заканчивается. Поверьте мне, это труднее объяснить, чем выполнить на самом деле, так что не бойтесь прыгать сразу. Если вам придется покупать каждый компонент новым, я уверен, что вы в конечном итоге потратите больше, чем 20 долларов, которые мы сделали, но какая-то серьезная вымогательство, вероятно, поставит вас прямо на поле, даже если вы купите пластиковую трубу и трубопровод. Важно то, что вы будете ловить сигналы, брошенные вам на пути. И вы будете делать это с некоторыми очень базовой воздушной анатомией.

Первоначально опубликовано как «СОЗДАЙТЕ КРАЙНЮЮ АНТЕННУ ЗА 20 ДОЛЛАРОВ США» в выпуске MOTHER EARTH NEWS за май/июнь 1985 года.

Как сделать телевизионную антенну?

Вам надоело пропускать любимые передачи или смотреть одно и то же снова и снова? Мы составили список из 10 простых идей по созданию телевизионной антенны своими руками, которые сделают ваше время и дни потокового вещания намного приятнее.

Вы, наверное, слышали о возможности создания собственной антенны с поддержкой HDTV для сбора и потоковой передачи цифровых наземных передач.

Это не только звучит как замечательная концепция, но и помогает сэкономить деньги.

Эти недорогие, простые и быстрые в сборке идеи ТВ-антенн своими руками могут значительно увеличить время и качество потоковой передачи вашего канала.

Вы можете выбрать внутреннюю ТВ-антенну или наружную ТВ-антенну, воспользовавшись нашими простыми идеями по созданию HDTV-антенны своими руками.

В то время как наружные антенны известны тем, что улавливают более сильный сигнал, внутренние антенны имеют свои собственные преимущества.

Вам не нужно лезть на крышу, например, чтобы контролировать ориентацию антенны.

Итак, подведем итоги.

Комнатные антенны более удобны в использовании.

В любом случае выберите для себя множество вариантов антенн HDTV, сделанных своими руками, и вознаградите себя потоковой передачей HD-каналов, чтобы никогда не пропустить свои любимые программы.

Содержание

#1. Мощная HDTV антенна собственного производства
#2. Телевизионная антенна из ПВХ трубы (сделай сам)
№3. Самодельная ТВ-антенна
#4. Улучшите мощность сигнала с помощью самодельной телевизионной антенны за 20 долларов
#5. Сделайте свою собственную антенну HDTV за 3 доллара
#6. Самодельная ТВ-антенна
#7. Как построить антенну для цифрового телевидения
#8. Сделайте свою собственную антенну HDTV за 5 долларов
#9. Как сделать антенну для телевидения высокой четкости (HDTV)
#10. Телевизионная антенна высокого и стандартного разрешения
Заключение:
Как сделать телевизионную антенну Видео Предложения с YouTube

№1. Мощная антенна HDTV, сделанная дома

Вам надоело платить непомерно большие счета за кабельное телевидение и ждать, пока ваш кабельный провайдер решит ваши проблемы? Вы сэкономите время и деньги, сделав своими руками современную антенну HDTV из картона и алюминиевой фольги.

Требуется несколько футов картона, режущие материалы, алюминиевая фольга, дрель, винты и шайбы. instructables

Связанные: Как использовать антенну RV TV?

#2. Телевизионная антенна из труб из ПВХ (сделай сам)

Кто знал, что трубы из ПВХ могут быть такими полезными? Его можно даже использовать как телевизионную антенну своими руками! 11-й канал ОВЧ и 16-й канал УВЧ покрываются этой телевизионной антенной из ПВХ-трубы.

Этот сдвоенный диполь превзойдет по своим характеристикам любой другой кабель, с которым вы когда-либо сталкивались. Международный Кромвель

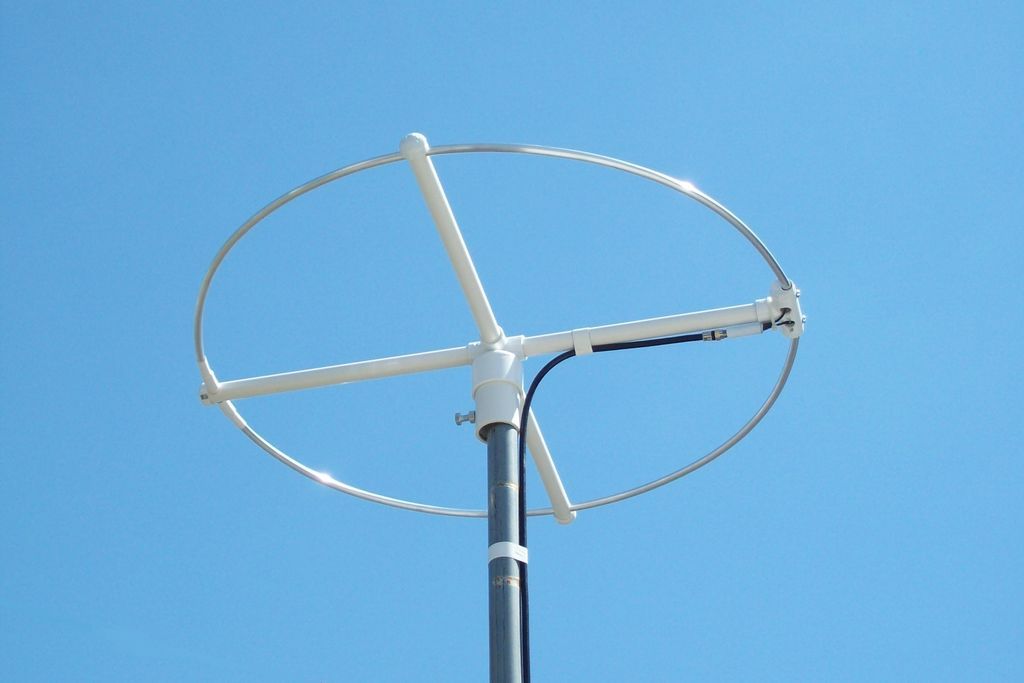

#3. Сделай сам ТВ-антенну

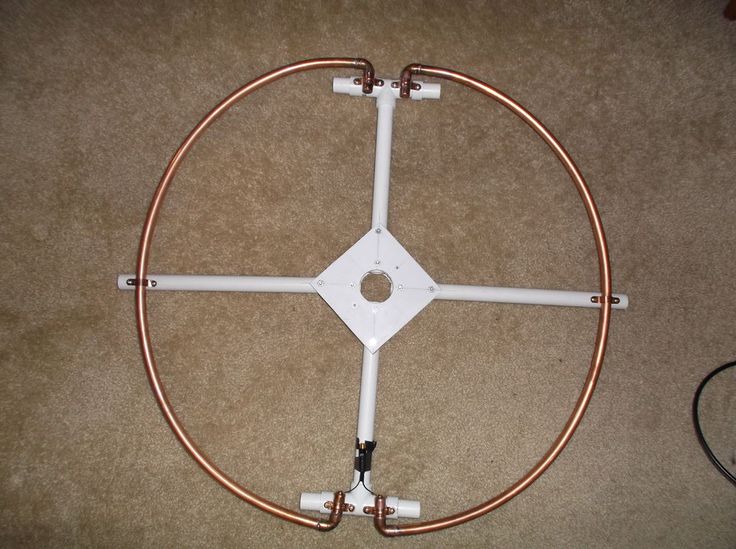

Сделайте эту простую ТВ-антенну своими руками, используя медные трубы, трубы из ПВХ и немного основного строительного оборудования.

Самое приятное, что его легко собрать и он полностью совместим с цифровым телевидением. инструкции

#4. Улучшите уровень сигнала с помощью самодельной телевизионной антенны за 20 долларов

Если вам надоел низкий уровень сигнала вашей нынешней телевизионной системы.

Эта телевизионная антенна, сделанная своими руками за 20 долларов, обеспечивает наиболее стабильный уровень сигнала.

Итак, все, что вам нужно, это пенопласт и медная лента, чтобы построить это. macgyverisms

Предложение: Как сделать усилитель телевизионной антенны на колесах?

#5. Сделайте свою собственную антенну HDTV за $3

Вот концепция, позволяющая сделать потоковое вещание каналов и время просмотра телепередач более приятными за счет добавления более высокого коэффициента HD! Ознакомьтесь с инструкциями по сборке этой антенны HDTV в магазине за 3 доллара.

Несомненно будет иметь огромный успех в домашних условиях! сквоукфокс

#6. ТВ-антенна «Сделай сам»

Эти ТВ-антенны, сделанные своими руками, сейчас завоевывают рынок и обладают рядом преимуществ, в том числе возможностью сэкономить деньги и бесплатно получить лучшие результаты.

Одна из самых приятных особенностей комнатной антенны заключается в том, что вам не нужно взбираться на крышу, чтобы отрегулировать ориентацию! Попробуйте эту простую комнатную антенну, которая улучшит качество и количество ваших каналов! инструкции

#7. Как построить антенну для цифрового телевидения

Как создать телевизионную антенну, не заплатив ни копейки? Для этой невероятно потрясающей цифровой телевизионной антенны, сделанной своими руками, вам понадобятся сосновая доска, медная проволока, шурупы с головкой, согласующие трансформаторы, изолента и многофункциональные инструменты.

Leatherman предоставляет подробную пошаговую инструкцию, которая проведет вас через всю процедуру. кожевник

#8. Сделайте свою собственную антенну HDTV за 5 долларов

Что может быть лучше, чем получать БЕСПЛАТНЫЕ HD-каналы для потоковой передачи? Есть способ сделать сеанс потоковой передачи ТВ более приятным.

Кроме того, это не кажется ужасным дизайном.

Не портит внешний вид вашего дома.

Эта инструкция по сборке ТВ-антенны своими руками содержит пошаговое видео, которое поможет вам в этом процессе. офигенное желе

#9. Как сделать антенну для телевидения высокой четкости (HDTV)

Эта антенна для телевидения высокой четкости не только недорога в производстве, но ее мощность сигнала также гарантированно составляет от 88 до 99 процентов.

Если вы ищете все эти функции в антенне HDTV, то эта антенна — лучший выбор.

Получить список поставок. uhfhdtvantenna

Рекомендовано: Руководство покупателя телевизионной антенны Winegard RV

#10. Телевизионная антенна высокого и стандартного разрешения

Вам понадобится папка, алюминиевая фольга, тонкий картон, коаксиальный кабель с F-разъемом, резак или нож, степлер и прозрачная упаковочная лента, чтобы сделать телевизионную антенну своими руками.
