Цифровое тв антенна своими руками из кабеля
Сильно много людей делают антенны из обыденного коаксиального кабеля для нового цифрового телевидения DVB-T/T2. В главном, особенной популярностью пользуются вот эти три конструкции ниже. Давайте соберем все три экземпляра и проверим, какая-же антенна из представленных самая чувствительная.
Мало расчетов, дабы выполнить как следует
Итак, 1-ое что для вас нужно выполнить, так это посетить веб-сайт — карта.ртрс.рф.
Введите в поисковой строке свой населенный пункт. Потом отыскиваете самую ближайшую вышку к вашему местоположению. Кликаем по этой вышке левой кнопкой и возникает табличка со значениями частот эфирных пакетов.
У нас вещают два пакета цифровых каналов: РТРС-1 и РТРС-2 по 10 каналов каждый. Смотрим на частоты и дабы принимать эти оба пакета, необходимо взять середину между этими частотами. Например, если 1-ый пакет имеет частоту вещания 700 Мгц, а 2-ой 500 Мгц, то избираем середину — 600 Мгц.
Ничего сложного.
Подходящую частоту определять научились, сейчас нужно отыскать длину волны. Она рассчитывается по формуле:
Длина волны = Скорость света / частота.
Скорость света равна 300 Мм/с. Делим это значение на частоту:
Другими словами, длина волны для частоты 582 Мгц равна 0,52 метра. Вот это значение нам необходимо будет для производства антенны. Середина моего промежутка между пакетами, вы же вычисляйте свою длину.
1-ая антенна своими руками: штыревая
Это точно самая обычная антенна. На самом деле это кусочек провода, длиной 1/4 длины волны.
Берем кусочек кабеля, защищаем его конец под штекер.
Одеваем и завинчиваем штекер.
Снимаем изоляцию с кусочка.
Потом удаляем экранированный слой. Сгибаем до перехода и линейкой отмеряем 12,8 см (1/4 длины волны) и отрезаем избыточное.
На этом антенна готова! Можно вставлять в телек либо приставку и воспользоваться. (Еще вариант здесь — https://sdelaysam-svoimirukami.
ru/4764-samaja-prostaja-antenna-dlja-cifrovogo-tv.html)
2-ой вариант антенны для DVB-T/T2: Петличная
Делается тоже легко. Оголяем кабель с одной стороны на расстоянии приблизительно 5 см. Снимаем верхнюю изоляцию и изоляцию с внутренней жилы.
Соединяем-скручиваем экранированный слой с жилой.
Дальше от начала этого соединения отмеряем 52 см и снимаем изоляцию до экрана приблизительно 0,5 см (за ранее можно одеть термоусадку).
Замыкаем обнаженный конец на этот разрез закручивая на него жилу.
Точно в центре снимаем сантиметровый слой изоляции с экранированным слоем.
Делать это комфортно канцелярским ножиком. Штекер был прикручен заблаговременно. Сейчас антенной можно воспользоваться (Схожий вариант здесь — https://sdelaysam-svoimirukami.ru/3978-antenna-iz-kabelya-dlya-cifrovogo-tv-za-5-minut.html).
3-я антенна по типу 2-ой: петличная
Эта антенна похожа на предшествующую, за тем исключением, что в центре не делается сантиметровый вырез.
А соединение идет только центральной жилой без экрана.
Какую же антенну избрать для цифрового телевидения?
Проведем тесты и определим какая же антенна обладает наилучшей чувствительностью.
В конечном итоге ах так расположились звезды:
Итак, вывод прост: если телевизионная вышка находится в конкретной близости к для вас, то полностью сгодится простая штыревая антенна, которая скроется за телеком и не будет никому мешать.
Антенна из кабеля для цифрового ТВ
Самая обычная антенна из кабеля для приёма цифрового ТВ, фото и подробное описание производства самоделки.
Дабы принимать цифровые ТВ каналы, совершенно не непременно брать дорогостоящую антенну, довольно сделать самодельную антенну из кабеля, и принимать каналы она будет не ужаснее покупных вариантов.
Для производства самодельной ТВ антенны пригодится минимум материалов.
Кусочек коаксиального кабеля типа RG-6 внешним поперечником около 7 мм, пригодится 50 см.
Пара F — разъёмов RG-6 для коаксиального кабеля.
Телевизионный тройник под F разъём.
Коаксиальный (антенный) кабель типа РК 75-3 (хоть какой удачный, не толстый, мягенький, с применением усилителя можно и 50-тиомный, также ещё более узкий).
Штекер для подключения кабеля к разъему телека.
Далее показан процесс производства самоделки. Отрезаем от антенного кабеля, кусочек длиной 500 мм.
На обоих концах кабеля аккуратненько, не нарушая оплётки, срезаем внешную изоляцию, на расстоянии 10 — 15 мм от края. Оголённую оплётку завернуть на внешную часть кабеля. Отступив 1 — 2 мм от края завёрнутой оплётки аккуратненько срезать изоляцию центральной жилы.
Потом, на одной из зачищенных сторон загнуть центральную жилу, плотно прижав её к оплётке, тем замкнув их между собой.
Накрутить на концы кабеля F-разъёмы RG-6.
Центральную жилу замыкаем с оплёткой только с 1-го конца, 2-ой замыкать ненужно.
Потом, по середине кабеля, необходимо разметить и срезать внешную изоляцию и оплётку длиной 20 мм, не затрагивая изоляцию центральной жилы!
Срез, заматываем изолентой.
Концы кабеля с F-разъёмами закручиваем на телевизионном тройнике.
Выходит вот такое кольцо из кабеля.
Желаю уточнить, что не претендую на разработку чего то нового в этой антенне, только изменил сборку на более комфортную, с учётом современных девайсов. Не могу осознать как работает эта антенна, но поверьте, поэкспериментировав с ней в разных критериях приёма (ретрансляторы 15 км. и 100 км.), удостоверился, что при таковой обычной конструкции она обладает хорошими чертами и работает (при маленький длине кабеля понижения (3 — 4 метра) не ужаснее активной!
Советуем ознакомиться с аналогичной устройством антенны с усилителем — самодельная ТВ антенна.
Видео, создателя этой самоделки, где тщательно показано как выполнить антенну из кабеля для цифрового ТВ своими руками.
Цифровое ТВ. Ликбез. Как подать питание от телека на антенну активную цифровую ТВ DVB-T2
Наш эксперт Станислав Боуш Ведает:
Активная тв антенна отличается от пассивной тем, что в ней есть усилитель телевизионного сигнала.
В пассивной антенне нет усилителя на транзисторах либо микросхемах. Прием происходит за счет направления антенны на телебашню. Антенна устроена таким макаром, что с 1-го направления сигнал усиливается, а со всех других ослабляется. Сектор приема обычно составляет 10-20 градусов, у очень добротных антенн может быть даже 5 градусов. Другими словами чем посильнее антенна, тем поточнее ее нужно навести на источник ТВ сигнала. Если нужна мощная антенна, она должна быть длинноватой. Верная наибольшая длина пассивной антенны приблизительно 1,3 — 1, 5 метра. Встречаются антенны без усилителя длиной 2-2,5 метра, но это необходимо для приема с 80-100 км. И кстати не факт, что все получится. В активной антенне есть усилитель. И к усилению антенны добавляется усиление усилителя.
Другими словами, если пассивная антенна имеет усиление 8 децибел, то активная с добавленным усилителем в 20 децибел будет иметь суммарное усиление 28 децибел.
УСИЛИТЕЛЬ — ВОТ ЧТО ПРЕВРАЩАЕТ ПАССИВНУЮ АНТЕННУ В АКТИВНУЮ!
Для того, дабы усилитель работал, нужно на него подать напряжение питания. В современные антенны питание 5 Вольт подается по центральной жиле кабеля. Антенные телевизионные сетевые адаптеры 12 Вольт медлительно, но непреклонно уходят в прошедшее (блоки питания антенны, которые втыкаются в розетку 220 вольт). Есть более современные решения. Еще более комфортные.
Как подать питание 5 вольт на антенну по антенному кабелю? Об этом Вы узнаете из статьи.
Вот антенна, к примеру, комнатная направленная активная, именуется Т-3310 создание компании antenna.ru. При подаче питания, светится индикаторный светодиод.
1-ый метод подачи – это питание от тв ресивера (цифровой приставки). Во всех, полностью во всех ресиверах реализована функция включения питания антенны.
Для этого в меню ресивера нужно отыскать пункт Питание антенны и переключить с ОТКЛ на ВКЛ. Вот так:
Как включить питание на антенну в телеке? Если он современный СМАРТ телек? А никак! К огорчению, в Цифровых телеках таковой функции нет! Ни в LG, ни в Самсунге, ни в JVC! Ни в каких телеках!
Не спрашивайте меня, почему — вот не изготовлено!
Потому вопрос как подать питание на активную антенну в современных телеках очень важен для осознания.
Потому для питания активных антенн выдумано особое устройство, которое почему-либо именуется не блок питания, а инжектор питания.
Видеоклип «Как подключить активную антенну к Телеку» на YOUTUBE
С вами канал antenna.ru!
Основная идея разработчиков была в том, что антенну нужно питать от USB разъема современного телека, делается это вот таким макаром:
Инжектор имеет три разъема – USB, ТВ папа, ТВ мать.
USB втыкаем в USB телека, ТВ папа – в ТВ гнездо телека, ТВ мать – к антенне!
А в половине современных телевизоров на USB разъем питание не подается! Поточнее, подается, но только если воткнуть в него флешку и в меню телека избрать пункт Глядеть кинофильм либо Слушать музыку с USB.
А у нас задачка совершенно другая, мы желаем глядеть 20 бесплатных каналов DVB-Т2 из эфира, а не записи с флешки.
Что делать? А все очень просто! Нужно применять блок зарядки от мобильного телефона. Вот, к примеру, таковой. USB инжектора втыкаем не в телек, а в блок питания.
Вуаля! Светодиод на антенне засветился, означает, антенну мы подключили верно.
Внимание! Инжектор питания без светодиодного индикатора индикатора это очень таинственная вещь — полностью неясно, получил ли он питание от USB, подал ли он питание 5 Вольт на активную антенну — без индикатора все это потаенна покрытая мраком. Вот поэтому я рекомендую инжектор питания Триада-311 с индикаторным светодиодом (ссылка на него есть в конце статьи).
Светодиод в антенне Т-3320/antenna.ru
И еще: В продаже есть антенны с интегрированным прямо в антенну USB инжектором.
Но, длина USB кабеля и антенного кабеля у таких антенн обычно очень маленькая, см 50, потому такие антенны комфортно применять исключительно в зоне уверенного приема, так как, если антенну будет нужно отнести метра на три от телека, сейчас пригодятся два удлинителя.
Для вас придется брать и антенный удлинитель, и удлинитель USB.
Итак, на вопрос «какая тв приставка подает питание на антенну» ответ — неважно какая!
Итак, на вопрос «какой телек может подать питание на антенну» ответ — не много какой!
Вывод: если нет цифровой приставки, а есть современный телек с DVB-T2 — используйте инжектор Триада-311 и зарядник от телефона для подключения питания активной антенны.
Вот, фактически и все!
Таким макаром, питание на активную телевизионную антенну идеальнее всего подавать от ТВ USB инжектора (5 Вольт).
С вами был канал antenna.ru и наш эксперт Станислав Боуш!
Видео: Простая ТВ антенна для цифровых каналов качественный приём сигнала.
Цифровая антенна своими руками – приём качественного сигнала
Содержание
- 1 Антенны приема цифрового сигнала
- 2 Прием цифрового сигнала антенной
- 3 Несимметричная цифровая антенна
Усвойте желающие настроить антенну на телевидение: цифровых вещиц природой не создано.
Во Вселенной существуют аналоговые сигналы, мощность изменяется по квантовым состояниям электронов. Переходы настолько малы, что человеку кажутся непрерывными. Сигнал возможно представить определенным числом, помноженным на элементарную энергию. Хотим дать понять: природа цифрового сигнала в понимании человечества лишена, цифровая антенна самостоятельно не конструируется. Возможно изготовить антенну для приема аналогового сигнала, несущего цифровую информацию.

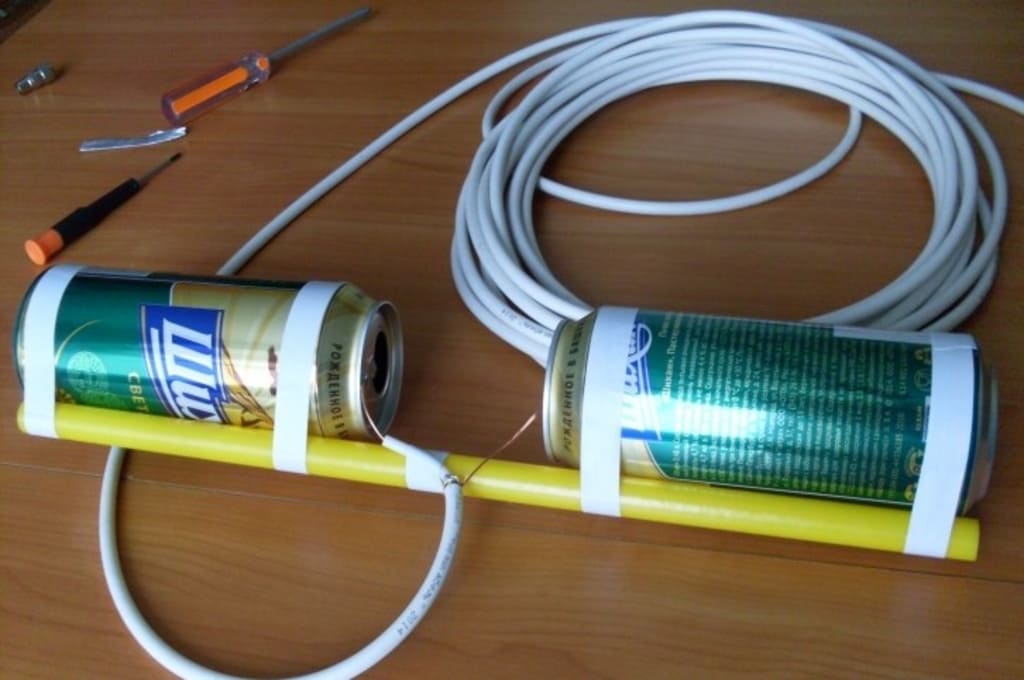

Цифровая антенна
Антенны приема цифрового сигнала
Сегодня исключительно цифровое телевидение. Однако! Мультиплексы, где программы штампуются кадрами, содержат радиопередачи. Хотим пояснить: при нынешнем положении дел вещание радио сбилось вверх, захватив частоты FM-диапазона, телевидение полностью вытеснено в ДМВ. Объясняется особенностями современной жизни. Водитель хочет дорогой слушать радио, смотреть телевизор. Видели длинные антенны раций? 34 МГц. Сравните: I канал СССР вещал 50 МГц. Каждому на крыше иметь антенну два метра длиной, чтобы посмотреть центральный канал?
Просто смехотворно.
В противоположность палкам антенны FM-ДМВ сравнительно малы. Легко умещаются на крыше. Облегчая страдания киноманов, каналы переносит одна частота. Картинка разбивается кадрами, получается, доступно немало программ при единственной настройке антенны. Удобно. Массу выгод технического решения увидим из явления, называемого сегодня цифровым мультиплексом. Антенну становится возможным точно нацелить на частоту приема (являющуюся тривиальным каналом ДМВ), чтобы смотреть передачи, слушать радио.
Для решения задачи конструируется некоторым представляющееся «самодельной цифровой антенной» устройство. Антенна обычная, – интересующимся типом добавим – линейная. Конструкция выбрана, благодаря малым габаритам. Выделена в цифровой передаче одна проблема…
Телевидение привыкло пользоваться горизонтальной поляризацией. Постигла участь цифровой мультиплекс. Получается, сигнал ловится тогда восхитительно, когда линия антенны перпендикулярна лучу приходящего сигнала. Нарушим правило, мощность начинает теряться, прием ухудшается.
Прием цифрового сигнала антенной
Желающие вести прием цифрового сигнала должны уяснить тип поляризации электромагнитного излучения. Отбросить спутниковое телевидение, вещающее кадрами, поляризация, как говорит Владимир Вольфович, горизонтальная однозначно. Тип сигнала принято ловить телевидением на полуволновой вибратор, выделяют сигнал двух типов:
- Симметричный.
- Несимметричный.
Поясним. Первый образован одинаковыми плечами, равными четверти длины волны. Суммарно получается половина длины волны. Сигнальная жила кабеля подсоединяется к одному плечу, экран – противоположному. Плеча в ряд образуют линию, разделены зазором 20 мм. Для согласования уравняйте сопротивления антенны и кабеля, потрудитесь симметрировать. Первое условие в идеале выполняется, второе на частотах ДМВ с уменьшением длины волны играет меньшее значение.
Антенна своими руками
Чтобы сделать цифровую антенну самостоятельно, достаточно мачту снабдить несущей пластиной, приделать горизонтально-симметрично два проволочных плеча толщиной 3 мм, длиною четверть волны каждое.
Полученное устройство паяют на коаксиал волновым сопротивлением 75 Ом, как указано выше, длина кабеля снижения берется по возможности ниже, каждый метр съедает часть полезной мощности потерями. Играет роль только длина до первого усилительного каскада. Снабжая кровлю питанием, поставив покупной блок нужной частоту, бухту в углу, свернутую за телевизором, лишаем возможности портить прием. Эффект переусиления иной раз вводит неприятные визуальные эффекты, самым известным считают двоение изображения.
Возможен другой негатив. Сначала стоит попробовать антенну без усилителя. Прием никак не будет искажен лишней мощностью. Если наблюдаются неприятные побочные эффекты, стоит пробовать бороться за улучшение качества. Важно поточнее направить антенну. В городе ввиду эффекта многолучевости, в селе за счет отклонения направления движения волны от прямой линии точка выхода луча находится не там, куда указывает (согласно карте) компас. Следует слегка подвигать антенну, задавая верное направление, находя наилучшее положение.
Прием сигнала антенной
Полуволновой вибратор описанной выше конструкции на диаграмме направленности образует два главных лепестка. Разнесены на 180 градусов. Диаграмма направленности симметрична в горизонтальной плоскости. Следовательно, характеристики улучшим, поставив экран. Очевидное решение, нечасто увидим по простой причине: антенна обязана ловить широкий диапазон, сложно подобрать правильное расстояние. Для полуволнового вибратора экран не будет куском проводящего материала – пара отрезков провода, из которого сделаны плечи. Расстояние между ними не столь важно, не должно быть большим. Вполне достаточно 5-ти сантиметров вверх-вниз от плоскости нахождения плеч. Длина экрана превышает размах обоих, электрически располагается на оплетке кабеля.
Важность обретает расстояние меж экраном и полуволновым вибратором. Затрудняемся с правильным ответом, какая пропасть разделяет детали, для зигзагообразных рамочных антенн величина составляет 0,175 длины волны сигнала. Полагаем, любители вправе попробовать экспериментально подобрать нужное расстояние, профессионалы имеют шанс смоделировать систему MMANA.
Первые получат приемлемый результат быстрее, вторые смогут заведомо предсказать итоговый расклад произвольной длины волны, что предпочтительнее. Моделирование антенн не входит в круг интересов авторов, люди увлеченные способны выложить готовый файл, сдобрив комментарии плодом технической мысли. Полагаем, расклад снизит величину помех.
Несимметричная антенна
Несимметричная цифровая антенна
Что касается несимметричного полуволнового вибратора, представляет одно плечо. Второе заменяется «землей» (бесконечная плоскость нулевого потенциала), на практике просто ничего в этом месте нет. Изготовление полуволнового несимметричного вибратора неоднократно показано форумами, порталом ВашТехник, сетью. Обычно антенна служит комнатным дополнением цифрового ресивера, который самостоятельно поймать боится. Чтобы сделать приспособление, вычисляется длина волны канала, делится на четыре. Вдоль отрезка зачищается экран кабеля, внутренняя изоляция сохраняется – не помешает приему.
На отогнутый на 90 градусов конец навинчивается F-коннектор, который вставляется в ресивер, гнездо телевизора (содержи приемная часть наземного цифрового телевидения нужное поколение микросхемы).
Практически у всех современных плазменных панелей нужное внутри. Настройка займет время, частота канала известна. Нужно узнать цифру – посещаем сайт http://ртрс.рф, смотрим регион, звоним по нужному телефону. Принимаются запросы по e-mail. Разумеется, если регион лишен цифрового телевидения, никакой информации найти не удастся.
Приведенный сайт является официальным ресурсом государственного унитарного предприятия, на которое возложены задачи оцифровки пространства РФ. Спросите, логопериодическая цифровая антенна делается ли самостоятельно? Ответ – незачем. Логопериодическая антенна перекрывает большой диапазон, если хотите смотреть три московских мультиплекса, берите. Отбросив опаску, используйте антенну типа волновой канал, отличается от логопериодической несколько худшими диапазонными характеристиками, проще конструкцией. Методику изготовления обсуждали, провинции маловато смысла тратить время.
Читатели понимают: устройство цифровой антенны идентично привычной. Поляризация линейная горизонтальная, частота определена каналом. Принцип действия цифровой антенны аналогичен. Преобразование электромагнитной волны в ток внутри проводника. Особенность цифровых антенн – точно настроены на одну частоту. Конструкция получается простой, эффективной. Обещая качественный просмотр (без визуальных, звуковых помех). Естественно, телевизор, приставка должны декодировать сигнал.
Осталось попрощаться с читателями. Сегодня отрасль радиолюбительства уходит в прошлое, кто предскажет ожидающее человечество завтра…
Влияют ли телевизионные антенны на Wi-Fi?
Поскольку цены на наши развлечения растут, использование цифровой антенны для получения бесплатного телевидения становится привлекательной идеей. Просмотр бесплатного эфирного телевидения через цифровую антенну потенциально может сэкономить семье кучу денег каждый месяц.
Но задумывались ли вы, не будет ли эфирная телевизионная антенна мешать вашей существующей беспроводной сети?
К счастью, это маловероятно, потому что сети Wi-Fi работают на других частотах, чем цифровые антенны.
Антенны цифрового телевидения работают на частоте 693,25 МГц, сообщает Into Tomorrow. Маршрутизаторы Wi-Fi, с другой стороны, работают на частоте 2,4 ГГц или 5 ГГц. Это огромный разрыв между частотами.
Тем не менее, рекомендуется держать маршрутизатор подальше от телевизора и другой электроники, а также металла. Вы также должны убедиться, что ничто физически не блокирует его со всех сторон. За исключением этого, у вас должен быть хороший сигнал Wi-Fi.
Какие каналы я могу принимать?
Доступность каналов через цифровую антенну зависит от вашего местоположения. Вы можете посмотреть, что вы потенциально могли бы получить, с помощью средства поиска каналов, которое выполняет поиск по почтовому индексу. Просто знайте, что то, что вы можете получить там, где вы находитесь, может отличаться от города рядом с вами, но, скорее всего, у вас будет доступ к широкому спектру телешоу и специальных мероприятий.
Разместите телевизионную антенну как можно выше, чтобы устранить блокировку сигнала, исходящего от физических объектов, таких как стены, деревья и склоны холмов.
Что вам нужно для начала работы
Вот наш лучший выбор оборудования, которое вам понадобится для использования антенн для приема телепередач.
Если вы живете в городе или соседнем пригороде:
Антенны Direct ClearStream Eclipse Amplified TV Antenna
64,99 долл. США от Amazon
дальше от вещательных вышек. Он легко захватывает гладкие поверхности, такие как стены или окна, для оптимального размещения, чтобы захватить как можно больше каналов.
Рекомендуемая антенна, если вы живете в дальнем пригороде или сельской местности:
Антенны Direct ClearStream 4V TV Antenna
130,20 долл. может быть установлен внутри, снаружи или на чердаке. Он имеет разнонаправленные элементы UHF и VHF, предназначенные для обеспечения приема в удаленных районах.
Соедините антенну с OTA DVR для записи любимых передач:
Устройство OTA DVR может записывать, приостанавливать, перематывать назад и вперед.
Вот продукты, которые мы рекомендуем:
- Tablo DUAL 128GB Over-the-Air [OTA] DVR: Записывайте до 80 часов HD и транслируйте до двух бесплатных вещательных каналов с антенны HDTV одновременно.
- Tablo QUAD 1TB Over-the-Air [OTA] DVR: Запись до 700 часов и одновременная трансляция до четырех бесплатных вещательных каналов с эфирной антенны HDTV.
Если у вас есть внешний жесткий диск, который пылится дома, рассмотрите эти варианты как более дешевую альтернативу. Просто подключите антенну и портативный жесткий диск к этим устройствам Tablo DVR, и вы готовы к работе.
- Табло DUAL Lite: Оснащенный встроенным Wi-Fi, он позволяет расположить антенну и видеорегистратор для лучшего приема сигнала.
- Таблица QUAD: Одновременная запись до четырех каналов OTA. Эта модель подключается к вашему маршрутизатору, а не к телевизору, что дает вам возможность транслировать прямую трансляцию на любое устройство.
Если вам необходимо приобрести портативный жесткий диск, мы рекомендуем портативные жесткие диски с USB-подключением (USB 2.0 или 3.0, емкостью от 1 ТБ до 8 ТБ). Мы рекомендуем следующие: портативный внешний жесткий диск WD Elements емкостью 1 ТБ и портативный внешний жесткий диск WD Elements емкостью 2 ТБ.
Как подключить старую телевизионную антенну к цифровому телевизору
Обрезание кабеля (или отказ от тарелки) может стать отличным способом сэкономить деньги. Множество отличного контента доступно через Интернет из таких источников, как YouTube, Netflix, iTunes и других. Но могут быть случаи, когда вы будете скучать по своим местным каналам, будь то экстренные новости и уведомления или просто местные программы. Если вы живете в сельской местности (или в многолюдном городском районе), где кроличьи уши просто не режут, в вашем доме уже может быть установлена средняя или большая телевизионная антенна на чердаке или на крыше. Но будет ли ваша старая антенна работать с современным цифровым телевидением?
Несколько слов об антеннах
Возможно, вы слышали о «HDTV» или «цифровых» телевизионных антеннах.
В действительности, хотя антенны могут быть спроектированы для лучшего приема (с небольшим количеством цифровых артефактов или вообще без них), на самом деле не существует такой вещи, как антенна для цифрового телевидения. Телевизионные антенны не различают аналоговые и цифровые сигналы — это просто набор металлических стержней, которые улавливают передачи УВЧ и УКВ на определенных частотах. Антенне все равно, что она принимает; он просто передает сигналы на тюнер (будь то блок тюнера или встроенный тюнер внутри вашего телевизора), который декодирует их в формат, который может отображаться на вашем телевизоре.
В то время как новые антенны могут быть лучше сконструированы, старые антенны могут работать так же хорошо, если они достаточно большие и (если они направлены) правильно расположены. В нашем случае антенна была большим разнонаправленным бегемотом 1970-х годов, который висел у нас на чердаке и не использовался десятилетиями. Тем не менее, мой папа помнил, что он неплохо работал с аналоговым телевидением до того, как кабельное телевидение было доступно в нашем районе, поэтому мы решили, что стоит рискнуть и попробовать подключить его резервным способом.
Что вам понадобится
В зависимости от структуры вашего дома и других факторов вам могут понадобиться некоторые ручные инструменты. Но для самой проводки антенны вам понадобятся только две вещи:
- Балун (или «трансформатор согласования импеданса», как его называет Radio Shack)
- Длина коаксиального кабеля RG6 (у меня четырехэкранированный)
Балун — это устройство, преобразующее несимметричный сигнал в симметричный. Для телевизионной проводки он преобразует старый двухжильный провод сопротивлением 300 Ом в новый коаксиальный провод сопротивлением 75 Ом. Если у вас есть проводка с двумя проводами (в хорошем состоянии), идущая к телевизору, вы можете просто использовать балун там, где заканчивается двойной провод, и короткий коаксиальный кабель, чтобы подключить его к телевизору. В остальном коаксиал вообще лучше держится.
Есть много споров по поводу двухпроводного кабеля или коаксиального кабеля. Я оставлю вам возможность самостоятельно изучить, какой из них лучше использовать в ваших обстоятельствах.
В моем случае двойной кабель был перерезан на полпути к стене дома, и в любом случае он даже не шел к общей комнате (где находится наш новый телевизор), поэтому мы выбрали коаксиальный кабель.
Антенна
Первым шагом в подключении антенны к телевизору является получение самой антенны. Если у вас установлен на крыше, вам нужно проявить некоторую осторожность. К установленным на чердаке антеннам (например, к нашим) добраться значительно проще, но на нашем чердаке нет половиц, поэтому подойти к антенне оказалось довольно деликатным маневром.
В нашей антенне используются два болта с барашковыми гайками для удержания двойных проводов. Сюда мы прикрепили балун.
Наша старая синяя антенна (это лишь небольшая ее часть), прикрепленная к новому балуну и коаксиальному кабелю
При определенных обстоятельствах может понадобиться предварительный усилитель (который усиливает сигнал). Однако, поскольку предусилители также могут усиливать шум, не рекомендуется использовать их без необходимости.
В моем случае наша антенна была достаточно большой, и я не думал, что нам понадобится предварительный усилитель.
Маршрутизация
Вот сложная часть: прокладка кабеля к телевизору. Я не буду вдаваться в подробности, так как каждый дом индивидуален, но в нашем случае кабель мог просто спуститься по обрубленному остатку дымохода на чердаке…
Коаксиальный кабель RG6 спустился по нашему дымоходу
… и через вентиляционное отверстие в дымоходе вниз в подвал. Нам пришлось привязать к кабелю плоскогубцы, чтобы утяжелить его и спустить в дымоход, так как было холодно и кабель продолжал скручиваться.
Что входит, то и выходит! На этом вентиляционном отверстии есть заглушка — мы аккуратно установили заглушку после запуска коаксиального кабеля.
Оттуда мы должны были провести его через потолок подвала, вокруг вентиляционного отверстия для холодного воздуха и выйти в подполье. В самом конце подполья мы просверлили отверстие позади телевизора, чтобы пропустить кабель.
