Как сделать гранулятор комбикорма: сборка гранулятора в домашних условиях

 Меньше пыли, экономное хранение и рациональный расход — все это преимущества гранулированных кормов. С помощью гранулятора любую зерновую смесь легко превратить в гранулы корма.

Что такое гранулятор и для чего нужно гранулировать комбикорм

Гранулятор — это аппарат для грануляции измельченного зерна, древесных опилок, шелухи подсолнечника. Главная цель грануляции — устранить повышенную влажность исходного сырья. Плюс корм или опилки в гранулах (паллеты) удобно хранить, транспортировать, компактно упаковывать.

Гранулировать можно дробленое зерно, сено, солому, кукурузу, шрот подсолнечника и любую готовую смесь. Дополнительно делают в домашних условиях гранулированный корм для ВРХ, свиней, птицы, кроликов с добавлением сорбентов (ила водоемов, белой глины, древесного угля), протеина животного происхождения, премиксов. Главное, чтобы влажность сырья для грануляции не превышала 15%.

Существует несколько видов грануляторов. Популярная модель — пресс-гранулятор. Это бункер, куда насыпают измельченное зерно, специальный вальцовый или шнековый пресс и рабочая матрица. С помощью пресса масса продавливается сквозь решетки матрицы, а ножи отрезают готовые колбаски корма.

Именно от размера рабочей матрицы зависят габариты частиц гранулированного корма. На промышленном производстве комбикормов матрицы используют с диаметром отверстий от 2 мм. Чем больше животное и старше, тем больший размер частиц. Например, самые маленькие — 2 мм гранулы используются в комбикормах для поросят-сосунов, кроликов. Побольше 5-10 мм — для КРС, свиней на откорме, коней, коз.

Если вы захотите сделать гранулятор дома, то запаситесь набором с несколькими рабочими матрицами:

  • для птицы — около 5 мм;

  • для свиней –8-10 мм;

  • для крупного рогатого скота, лошадей –10-15 мм.

Принцип действия гранулятора: разбор основных составляющих устройства гранулятора

Суть работы гранулятора проста. Рабочую матрицу вращает привод редуктора. Из бункера кормовая масса продвигается по шнеку в сторону рабочей матрицы. Высокое давление прессует массу и продавливает сквозь отверстия рабочей матрицы. Готовые частички корма (гранулы) попадают в желоб, а оттуда в ведро или мешок. Весь процесс грануляции чем-то напоминает работу гигантской ручной мясорубки.

Детали, материалы и поэтапная сборка гранулятора дома

Для монтажа гранулятора в домашних условиях вам понадобится:

  1. Схема монтажа.

  2. Корпус клиноременной передачи (основание).

  3. Привод матрицы гранулятора.

  4. Ролики гранулятора.

  5. Загрузочный бункер.

  6. Электродвигатель АИР 100L8.

  7. Подвижная пластина крепления электродвигателя.

  8. Устройство натяжения ремней или цепей.

  9. Клиноременная передача или цепная передача.

Начинают монтаж с основания. Для этого берут прокат из стали или лист с сечением 25*40 мм. Болгаркой вырезают детали корпуса гранулятора, которые потом соединяют сварочным аппаратом. Должен получиться короб с местом под крепление электродвигателя. На момент изготовления корпуса определитесь: гранулятор будет стационарным или мобильным. Для второго варианта приварите к корпусу колеса.

Можно пойти другим путем и воспользоваться готовым корпусом, Например, старой алюминиевой кастрюлей или обрезком трубы диаметром 400 мм. На готовом корпусе сделайте прорези, в которые вставте или крепления для фиксации гранулятора на доске, столе, или раму с колесами.

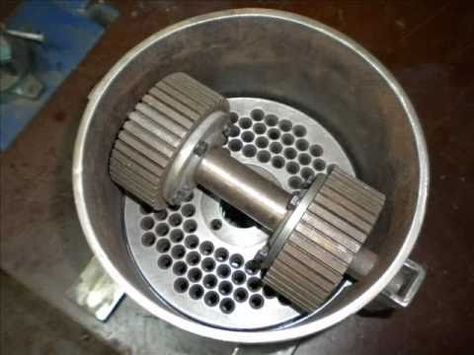

Рабочий узел гранулятора состоит из редуктора и емкости, куда крепится рабочая матрица. С помощью цепной передачи рабочий узел соединяется с мотором.

Рабочую матрицу мастера заказывают в интернете. Качественная деталь выпускается толщиной от 8 мм. Если вы хотите сами сделать матрицу, то придется сверлить отверстия диаметром от 2 до 10 мм в зависимости от вида животных, для которых готовится гранулированный корм. Посредине матрицы сделайте отверстие с пазом, куда будет крепиться редуктор с помощью шпонки.

Изготовление гранулятора в домашних условиях требует определенной сноровки и времени, а также некоторых финансовых затрат. Поэтому нецелесообразно собирать аппарат, если вы содержите десяток кур или пару свиней. В таком варианте гораздо проще купить готовый гранулированный корм для животных.

Соответствующие статьи:

Гранулятор для комбикорма своими руками

Все больше владельцев частных птицеферм и животноводческих хозяйств задумываются о покупке или создании гранулятора. Это устройство экономит затраты на кормление, а также обеспечивает животных более сбалансированным кормом.

Гранулятор можно сделать своими руками из мясорубки – такая модель довольно проста в использовании и пригодная для небольших хозяйств и частных подворий.

Содержание

  • 1 Польза гранулятора
  • 2 Гранулятор с матрицей, изготовленной самостоятельно
    • 2.1 Изготовление матрицы
    • 2.2 Корпус устройства
    • 2. 3 Сборка гранулятора
  • 3 Гранулятор из мясорубки
    • 3.1 Инструкция по изготовлению

Польза гранулятора

Рыночная цена на гранулированный комбикорм всегда выше, чем на рассыпной даже с аналогичным составом. Это объясняется тем, что гранулированный корм лучше храниться и легче транспортируется, не боится перепадов температуры, повышения влажности и может находится под прямыми солнечными лучами.

Гранулированный корм также позволяет снизить себестоимость содержания птиц и животных и удешевить статью расходов на кормление.

Корма, пропущенные через гранулятор, консервируются, что позволяет снизить угрозу попадания в пищу опасных бактерий.  Животные и птицы получают сбалансированный корм и не имеют возможности выбрать только то, что им нравится, каждая гранула содержит сразу несколько компонентов. А витамины, стимулирующие вещества и микроэлементы, которые можно добавить к составу комбикорма, позволяют увеличить продуктивность фермы на 20 – 30 процентов.

Грануляторы для комбикорма можно купить в специализированном магазине, но все больше частных фермеров отдают предпочтение самодельным конструкциям. Производство гранулированного комбикорма также является неплохим бизнесом – излишек кормов можно продавать по рыночным ценам или же заниматься производством гранулированного корма по своему собственному рецепту.

Такой корм пользуется большим спросом, поскольку является более натуральным и чистым.

Гранулятор с матрицей, изготовленной самостоятельно

Гранулятор для комбикорма бытовой своими руками можно изготовить и с самодельной матрицей.

Для изготовления потребуется:

  • Двигатель,
  • Вал,
  • Диск, толщиной примерно 2 см,
  • Жестяные листы,
  • Металлические углы,
  • Болты для крепежа деталей,
  • Сварочный аппарат,
  • Линейка,
  • Штангенциркуль,
  • Набор гаечных ключей,
  • Перфоратор и болгарка,
  • Фломастеры,
  • Редуктор,
  • Металлический диск.

Изготовление матрицы

Для изготовления матрицы берется металлический диск, толщиной большей, чем 2 см. Чем больше площадь диска, тем выше производительность устройства.

В центре диска высверливаются отверстия с пазами. Для этого можно использовать дрель или токарный станок. Пазы обеспечат более плотную посадку матрицы. На матрице также просверливают конусовидные отверстия для выхода гранул.

Корпус устройства

Корпус устройства изготавливается из отрезка трубы или жестяного ведра без дна. В верхнюю часть насыпаются составляющие комбикорма. В нижнюю часть корпуса после прохождения через матрицу поступает уже спрессованный готовый корм. Диаметр корпуса должен быть больше диаметра матрицы для более свободного вращения. В нижней части корпуса проделывается квадратное отверстие и под него помещается лоток для сбора готового корма.

Сборка гранулятора

Редуктор крепится внизу конструкции при помощи подшипников или муфты. Две части корпуса свариваются между собой с помощью ушек и специальных болтов.   Шестеренки и ролики матрицы монтируются в корпус. Раму корпуса изготавливают из уголков или швеллеров и устанавливают на гранулятор. Устройство крепится к станине. Последним устанавливается электродвигатель. После завершения работы гранулятор снаружи красится краской для металла для предотвращения ржавления.

Гранулятор комбикорма бытовой своими руками изготовленный по данной схеме функционирует за счет вращения матрицы. Вращение обеспечивается прочным креплением и приводом редуктора.

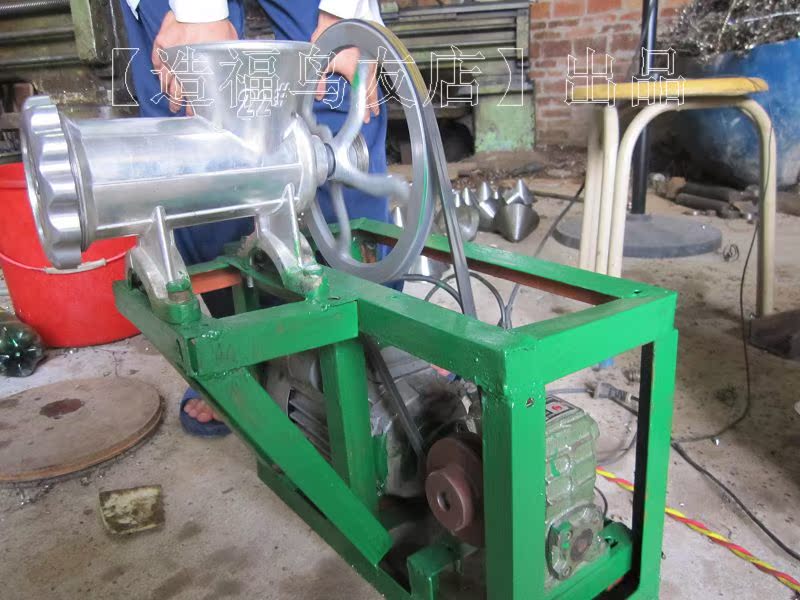

Гранулятор из мясорубки

Инструкция по изготовлению

Изготовление гранулятора комбикорма своими руками начинается с чертежей конструкции. Сделанные своими руками чертежи позволят не только сэкономить время, но и понять принцип работы гранулятора. Для примера можно использовать:

Как сделать гранулятор:

Гранулятор для комбикорма своими руками из мясорубки – одна из простейших моделей. Свой собственный небольшой гранулятор хорошо иметь даже частным подворьям с небольшим поголовьем скота и птицы. Это сэкономит затраты на корма и сделает кормление более сбалансированным и полезным.

Чтобы сделать гранулятор, понадобятся:

  • Устойчивая ровная поверхность,
  • Механическая мясорубка,
  • Токарный станок,
  • Сверла,
  • Два  шкива, для снижения оборотов двигателя и увеличения мощности,
  • Тонкая болванка для изготовления матрицы. Рекомендуемая толщина не более семи сантиметров,
  • Ремень,
  • Электродвигатель. Можно использовать двигатели от бытовых приборов.

Работа начинается с крепления ножей мясорубки к столу. Для этого в ножах проделываются отверстия и закрепляются болтами. Матрица – плотный диск с отверстиями, она изготавливается того же диаметра, что и решетка мясорубки. Для более плотного примыкания матрицы можно сточить ребра. Крышку делают с небольшим допуском на случай, если понадобится более толстая матрица. На крышке нарезаются канавки или привариваются кусочки проволоки для более легкого прикручивания. С наружной стороны матрицы крепятся ножи для нарезки готовых гранул. Последними монтируются два шкива, двигатель и ремень.  Ремень натягивается не слишком прочно, чтобы уберечь двигатель от перегрева и сгорания. Устройство готово к работе.
