Водяной уровень своими руками — как сделать ватерпас

Все специалисты, занимающиеся строительством (буквально от каменщика и до электрика), зачастую используют в своей работе водяной уровень (ватерпас). Совсем не обязательно отправляться за его приобретением в магазин, столь необходимый инструмент можно изготовить самостоятельно, главное – нужно понимать принцип его действия. В основе изготовления водяного уровня лежит хорошо известный нам еще со школы закон сообщающихся сосудов, который рекомендуется использовать во время проведения строительных работ. В противном случае вы просто не сможете правильно выполнить измерения.

Предлагаем вам попытаться сделать водяной уровень своими руками, но прежде чем приступить к его изготовлению, вам придется немного ознакомиться с теорией.

Содержание

  1. Процесс изготовления
  2. Выбираем диаметр шланга
  3. Определяемся с длиной шланга
  4. Применение на практике
  5. Видео

Процесс изготовления

Главной деталью водяного уровня является шланг. При этом совершенно не обязательно дополнительно использовать прозрачные колбы, которые вы видели не раз в уже готовых моделях уровней, продаваемых в магазинах стройматериалов, поскольку при низкой температуре шланг с этих колб, как правило, слетает, да и воду набирать в колбы довольно неудобно (появляются лишние пузырьки).

Выбираем диаметр шланга

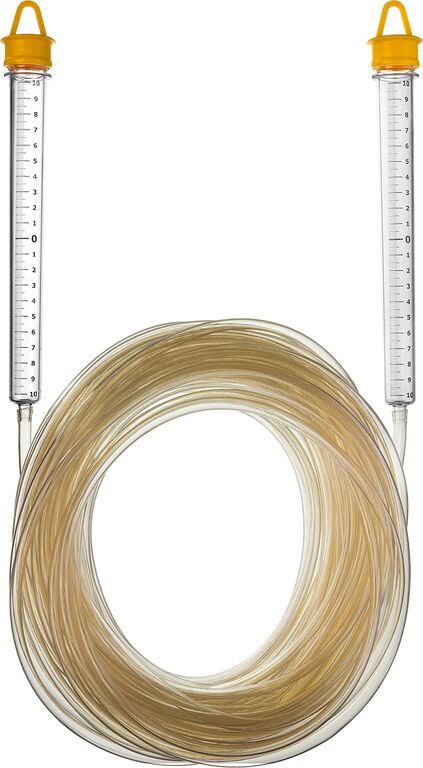

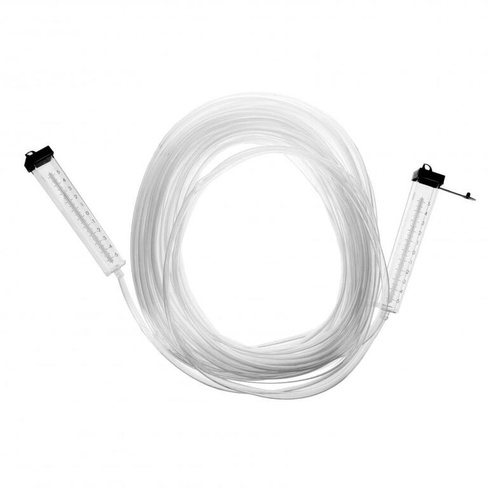

Прозрачный полиэтиленовый шланг

Итак, что все же необходимо для изготовления водяного уровня? Вам потребуется лишь обычная водопроводная вода и прозрачный, толстостенный полиэтиленовый шланг, который не будет ломаться при изгибе. Именно в таком шланге, вода перемещается свободно и быстро по всей длине, а в шланге небольшого диаметра вода перетекает медленно, и приходится довольно долго ждать момента, когда установится уровень, и можно будет ставить метку (к тому же уровень воды в такой трубке плохо виден). Самой главной проблемой тонкого шланга являются мельчайшие пузырьки воздуха, образующиеся во время наполнения его водой.

Лучше всего использовать для изготовления гидроуровня шланг диаметром от 1,2 до 1,5 см.

Со временем шланг начинает мутнеть, и как следствие ухудшится видимость уровня воды, находящейся внутри. Ультрафиолет для полиэтилена губителен.

Определяемся с длиной шланга

Выбираем длину шланга

Длину шланга нужно выбирать, исходя из размеров помещения. Обычно длина комнат равняется длине плит перекрытия, то есть составляет приблизительно шесть метров. Поэтому максимальная длина шланга, используемого для изготовления водяного уровня, может быть не более десяти метров. Если шланг будет коротким, то вам придется делать переходы, а это способствует росту вероятности появления ошибок.

Получившийся самодельный уровень не спеша наполните водопроводной водой. Внимательно следите, чтобы при этом не образовывались пузырьки воздуха. Если же вы заметили их появление, то подождите некоторое время, пока не выйдет воздух. Это правило необходимо соблюдать, чтобы результаты измерений водяного уровня, изготовленного вашими руками, были точными.

Применение на практике

Применение водяного уровня

Одному работать с гидроуровнем сложно, замеры строителям лучше выполнять вдвоем. Технология приблизительно следующая. К заранее нанесенной начальной отметке (допустим, на расстоянии от пола – один метр), первый рабочий прикладывает конец уровня, а в это же время второй совмещает противоположный конец трубки с новым местом отметки.

Применение уровня на примере стяжки пола

Вода на втором конце трубки и должна показать точный уровень, который необходимо будет отметить карандашом. Такие отметки наносятся в каждом из углов комнаты. Затем, при помощи рулетки,  можно уточнить полученные измерения и произвести дальнейшие расчеты.

Как использовать водяной уровень

Как видите, изготовить водяной уровень самому несложно, даже интересно, плюс ко всему вы еще уменьшите денежные траты на приобретение требуемого инструмента.

Видео

В следующем видеоматериале показан пример использования самодельного водяного уровня без колб:





Помогла ли вам статья?

КАК СДЕЛАТЬ И КАК ПОЛЬЗОВАТЬСЯ ГИДРОУРОВНЕМ | Своими руками

Содержание ✓

  • ✓ Точнее нивелира.
  • ✓ Гибкий водяной уровень с резер­вуаром.

Каждому, кто занят в строительном деле, не раз приходилось определять горизонтальность элементов конструк­ций и зданий, для чего используют гиб­кий водяной уровень — отрезок про­зрачной виниловой трубки, которая заполнена водой.

Поверхность воды на разных кон­цах трубки всегда устанавливается на одном уровне, соответствующем гори­зонтальной линии. В этом можно легко убедиться, если взять в руки концы за­полненной трубки и держать их в верти­кальном положении рядом друг с дру­гом. Вода сначала будет перемещаться вверх-вниз, а затем через какое-то время остановится в обоих концах на одной линии. При этом совершенно не важно, какова длина трубки и её диа­метр.

Если же вдруг поверхности окажут­ся не на одном уровне, то это означает, что какая-то причина создаёт помеху свободному перетеканию воды внутри трубки. Например, если трубка ока­залась перекрученной или где-то есть воздушная «пробка», и в результате ли­бо один, либо оба конца трубки оказа­лись закупоренными.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Точнее нивелира.

Для выравнивания очень длинных линий (превышаю­щих 30 м) гибкий водяной уровень (ино­гда его называют гидроуровнем) может оказаться несколько громоздким и не совсем податливым. Поэтому оптиче­ский нивелир здесь будет более подходящим прибором. Однако, если вы -не геодезист и не подрядчик, занятый а крупном строительстве, то вам скорее всего не придётся отбивать уровень на расстояниях более 30 м.

Гибкий водяной уровень обладает множеством преимуществ по сравне­нию с нивелиром. Помимо того, что ги­дроуровень обойдется в сущие копей­ки, он ещё и неприхотлив: вы можете ронять его, наступать на него и бросить в кладовке без какого-либо ущерба для его точности и пользоваться им как заблагорассудиться – в любых условиях.

Гидро уровнем очень удобно пользоваться в тех местах, где отсутствует прямая ви­димость: с разных сторон углов зда­ний и вблизи крупных препятствий, где оптический нивелир приходится уста­навливать несколько раз.

В небольших помещениях, где при работе с нивелиром возникают труд­ности с фокусировкой, также можно ис­пользовать гидро уровень И, наконец, во многих случаях с гибким водяным уровнем (в отличие от нивелира) смо­жет справиться один человек

Если указанных причин недостаточно, чтобы остановить свой выбор на гибком водяном уровне, го нелишне вспомнить ещё и о том, что он гораздо точнее ни­велира.

То, что поверхность воды с разных концов трубки будет оставаться абсо­лютно на одном уровне, никак не зави­сит от того, кто производит измерение. А вот точность показаний нивелира на­прямую зависит от человека. Если зри­тельную трубу нивелира установить даже с малым отклонением от горизон­тального направления (а это являет­ся обычным делом) и ошибка измере­ний составит, скажем, — 0,08 см/м, то на линии в 30 м -набежит- уже 2,4 см. Ошибка может стать ещё больше, если вы случайно собьёте настройку прибо­ра, задев треногу, и вовремя не замети­те этого.

Ничего, кроме дешёвой трубки.

Гибкий водяной уровень может состоять как из одной лишь прозрачной гиб­кой виниловой трубки, так и из трубки с резервуаром для воды. Чаше всего я ис­пользую трубку длиной 10 м, с которой легче справляться. Её длины достаточно для большинства моих обычных работ, связанных с реконструкцией зданий.

Я обнаружил, что у некоторых новых трубок с внутренней стороны имеет­ся тонкое маслянистое покрытие, на котором могут собираться крошеч­ные пузырьки, что негативно влияет на точность прибора. Однако промыв­ка внутренней поверхности трубки тёплой водой с обычным моющим средством позволяет легко удалить масляный налёт.

Трубки малого диаметра – менее гро­моздки, но склонны к накоплению пу­зырьков при заполнении. Показания с трубок малого диаметра труднее считы­вать из-за резко выраженного мениска. что вызвано силами поверхностного на­тяжения воды. В трубках большего диа­метра мениск будет менее выпуклым.

В течение ряда лет я использо­вал трубку с внутренним диаметром 6,25 мм, которая была удобна в рабо­те Однако недавно я сделал новый уро­вень, для которого использовал трубку с внутренним диаметром 7.8 мм. Новый уровень легче заполнять водой и с него легче снимать показания.

Выравнивание с помощью только трубки. Для работы с виниловой труб­кой надо заполнить ее водой. Для это­го один конец трубки нужно поместить е сосуд с чистой водой, а другой конец держать ниже сосуда и всасывать воду е трубку до тех пор, пока вода не поте­чет из ней самотеком. Затем взять оба конца трубки и. удерживая их вместе, убедиться, что уровни одинаковы и на­ходятся вблизи концов трубки. После этого можно приступать к работе.

Если уровни воды — не одинаковы, та это, скорее всего, вызвано тем, что в трубке скопились пузырьки воздуха Чтобы удалить их, следует пропустить через трубку дополнительное количе­ство воды или же. держа трубку конца­ми вверх, встряхнуть ее несколько раз. Нужно отметить, что уровень воды, так же как и пузырьки воздуха будут про­сматриваться более чётко, если доба­вить в воду несколько капель пищевого красителя.

Работать с водяным уровнем лучше всего вдвоём. К примеру, у нас имеется помещение, в котором мы хотим смон­тировать подвесной потолок и для этого необходимо начертить на стенах гори­зонтальную линию на высоте будущего потолка по всему периметру. Для этого концы водяного уровня нужно разнести в разные утлы помещения и удерживать их около стены. Делать это можно на любой удобной высоте, поскольку це­лью на первом этапе является получе­ние реперных (опорных) отметок, рас­положенных на одном уровне, которые могут вовсе и не являться окончатель­ным уровнем потолка.

Подождав, пока вода устоится, нуж­но сделать отметки на стенал напро­тив уровня воды. Если стены оклеены обоями или же окрашены краской, то в этом случае было бы неплохо прикле­ить на стены в нужных местах стикеры и делать отметки на них. Если диа­метр трубки невелик и мениск резко выражен, то нужно договориться с на­парником и делать отметки одинаково: по верхней границе мениска или — по нижней.

Чтобы перенести отметки на другие углы, необходимо установить один ко­ней трубки напротив сделанной отмет­ки, а второй переместить в угол, где ещё нет отметки. Во время переноса трубки ее отверстия следует закрывать пальцем, чтобы не расплескать воду.

После этого нужно над одним из ре­перов наметить точку на проектной вы­соте потолка, замерить расстояние по вертикали между этими точками и от­ложить это расстояние от реперных то­чек в других углах. Между полученными точками нужно наметить меловую ли­нию, которая и будет соответствовать высоте потолка.

Конечно же, все опорные (реперные) отметки можно сразу сделать на той вы­соте, которую мы выбрали для потолка. Однако удобнее работать с трубкой, стоя на полу. После этого можно перенести отметки вверх, используя стремянку.

Прикрепив к каждому концу гибко­го водяного уровня с помощью липкой ленты проволочную петлю, можно по­весить один конец на гвоздь, и тогда с уровнем сможет работать один чело­век. А в промежутках между использо­ванием инструмента, его можно будет повесить за эти петли в таком месте, где он не будет мешать.

Работать с уровнем все же удобнее вдвоём. Но когда я остаюсь один, мне гораздо проще использовать гибкий уровень с резервуаром.

Гибкий водяной уровень с резер­вуаром.

Для своего уровня я изготовил резервуар из крепкого пластикового ведра ёмкостью примерно 5 л. (Если вы решите использовать трубку больше­го диаметра и более длинную, чем ис­пользую я, вам возможно потребуется более объемный резервуар) 8 его ниж­ней части герметично закрепил штуцер 09,4 мм для трубки 07,8 мм. Для это­го сначала я просверлил в ведре отвер­стие 012.5 мм. Затем изготовил две ре­зиновые прокладки размером 31,25 мм с внутренним отверстием 012,5 мм и насадил их на штуцер таким образом, чтобы с каждой стороны от стенки ве­дра было бы по одной прокладке, по одной шайбе и по одной гайке. Места стыков штуцера с ведром обработал силиконовым герметиком и туго за­тянул гайками. После этого резервуар готов для работы.

Чтобы заполнить резервуар и труб­ку водой, я сначала заполняю ведро.

предварительно закрыв пальцем от­верстие трубки. Затем при приподня­том положении ведра даю стечь до­статочному количеству воды, чтобы заполнить трубку и удалить из неё пу­зырьки, и поднимаю свободный конец трубки до уровня расположения ведра. Вода в резервуаре и в трубке постепен­но установится на одном уровне.

Вернёмся к примеру с монтажом подвесного потолка. Для работы с по­мощью уровня с резервуаром ведро на­до поставить на стремянку или на козлы где-нибудь в центре помещения, а сво­бодный конец трубки перемещать по­следовательно в каждый угол с целью получить реперные отметки. В этом слу­чае ни помощник, ни последующая кор­ректировка отметок не потребуются.

Работу с резервуаром можно сде­лать ещё удобнее. Например, если при­мотать свободный конец трубки к рей­ке клейкой лентой. Благодаря такому приспособлению легко выровнять опа­лубку для бетонной заливки, для че­го нужно установить рейку с трубкой в каком-нибудь месте опалубки и отме­тить уровень воды на рейке. Оставшу­юся часть опалубки выравнивать за­тем очень просто: нужно устанавливать рейку поочерёдно на различные её сек­ции и, перемещая щиты опалубки вверх или вниз, добиться того, чтобы уровень воды оказался на одной линии с отмет­кой, сделанной ранее. После этого опа­лубку окончательно крепят.

Тот же самый приём, но с использова­нием шаблона для кладочных работ, мо­жет быть использован для определения высоты кладки относительно реперной отметки. Более высокий уровень воды в трубке будет показывать, что кладка расположена ниже положенного уров­ня, а более низкий уровень воды укажет, что эта часть кладки завышена. Если вы хотите знать точные отклонения высо­ты от горизонтальной линии, отметьте расстояния на шаблоне и замерьте их. Необходимый уклон при монтаже дре­нажных труб также может быть точно за­дан благодаря использованию описан­ного шаблона для кладочных работ.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
  • Какие резцы нужны начинающему столяру?

  • Опора, регулируемая своими руками (для станка, верстака, стола)

  • Какую лучше купить сабельную пилу. Маркировка полотен

  • Ремонт зарядки шуруповерта своими руками

  • Как правильно пользоваться (красить) краскопультом распылителем

  • Насадка-миксер своими руками

  • Гвоздезабивной пистолет и степлер – выбираем лучшие

  • Сварка в защитных газах: технология, аппарат и его режимы, способы

  • Работа струбциной и варианты ее использования

  • Садовый бур – для чего он нужен и как применяется

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Как легко спроектировать гидравлическую систему выравнивания – инженер-наставник

В моей дизайнерской карьере много раз мне приходилось перемещать объект, не вращая его. Поднятие предмета со стола — отличный пример этого. В аэропорту мы можем увидеть погрузчика багажа, использующего ножничный подъемник для загрузки и выгрузки ваших личных вещей.

Гидравлическое выравнивание использует два одинаковых цилиндра для поддержания уровня. Один цилиндр отслеживает движение аппарата, а другой воссоздает движение на другом конце аппарата. Это делается путем соединения отверстий цилиндров и штоков соответственно друг с другом.

Существует пять основных способов перемещения предметов без вращения. Это:

  • Параллельные звенья
  • Выравнивание цепей и звездочек
  • Ножничные подъемники
  • Гидравлическое выравнивание
  • Электронное выравнивание

В этой статье основное внимание будет уделено гидравлическому механическому выравниванию поверхности, которое является наиболее сложным. Есть много компонентов, которые необходимо учитывать. Одна из причин того, что гидравлическое выравнивание лучше, заключается в том, что оно позволяет двум концам перемещаться относительно друг друга, как на изображении ниже, где стрела на подъемной рабочей платформе, показанной ниже, может выдвигаться. Параллельные звенья, цепь и звездочка являются недостаточными, поскольку они не могут изменять длину.

Традиционно используется для выравнивания платформы на подъемнике. На платформе между платформой и стрелой должен быть верхний гидроцилиндр. Этот цилиндр приводится в движение аналогичным нижним цилиндром между стрелой и стояком или поворотным кулаком. Важно отметить, что нижний цилиндр не поднимает и не опускает стрелу, он указывает верхнему цилиндру, что делать.

Как это работает

Глядя на схему ниже, мы видим, что существует пять основных компонентов: верхний и нижний цилиндры, клапан удержания нагрузки, установленный на верхнем цилиндре, двойной уравновешивающий клапан (в центре) и гидрораспределитель (верхний). Направленный регулирующий клапан и двойной уравновешивающий клапан предназначены для изменения времени, поэтому мы будем игнорировать их до конца статьи.

Мы проиллюстрируем, как работает система, выполнив цикл:

Мы начнем с того, что стрела находится в опущенном положении, так что нижний цилиндр втянут, а верхний выдвинут. Когда стрела поднимается, нижний цилиндр выдвигается. Масло в секции штока будет вынуждено уйти и переместиться в верхний цилиндр, где оно создаст давление, откроет уравновешивающий клапан и войдет в секцию штока. Масло из секции отверстия верхнего цилиндра будет вытеснено и переместится в нижнюю секцию.

Когда мы опускаем стрелу, происходит обратное.

Для проектирования хорошего гидравлического выравнивания вы хотите рассмотреть шесть факторов:

  1. Размер цилиндра
  2. Дополнительный ход
  3. Удерживание нагрузки
  4. Ограниченное давление и скорость жидкости
  5. УЧЕТ Для отклонения

65656565656565656565656565656565656565656565656565656565656566569н. Размер цилиндра

Первое, что вам нужно сделать при проектировании гидравлического выравнивания, это выбрать цилиндры с одинаковой геометрией. Размер отверстия и штока, а также длина хода должны быть одинаковыми. Если есть какая-то разница, вы не получите хороших результатов.

Дополнительный ход

Рекомендуется оставлять не менее ¼ дюйма дополнительного хода на каждом конце нижнего цилиндра. Вы же не хотите попасть в ситуацию, когда цилиндр подъема стрелы выдвинут не полностью, а нижний цилиндр уже выдвинут. Как вы понимаете, цилиндр подъема стрелы намного мощнее, и он разорвет нижний цилиндр. Произойдут очень плохие вещи. Вам также нужен дополнительный ход, чтобы вариации в изготовлении не накапливались и не вызывали проблем.

Удерживание груза

Шланги иногда рвутся, поэтому вы также можете добавить удержание груза прямо на верхнем цилиндре, чтобы предотвратить любое непреднамеренное движение платформы. Уравновешивающие клапаны с передаточным отношением 3:1 или 4,5:1 должны хорошо работать в этом приложении. Убедитесь, что они установлены как минимум на 15% выше, чем давление в системе.

Ограничение давления и скорости жидкости

Чтобы синхронизировать эти цилиндры, нам необходимо ограничить давление и скорость жидкости. Мы делаем это для того, чтобы не было больших потерь энергии при артикулировании стрелы.

Во-первых, вам нужно следить за скоростью масла, выходящего из цилиндров, и поддерживать ее на уровне менее 10 футов в секунду. Это будет то же самое, что и для стандартной гидравлической обратной линии.

Причина этого в том, что вам не нужны большие перепады давления только для перемещения жидкости между цилиндрами. Вы хотите, чтобы жидкость выполняла работу по поддержанию уровня, а не просто пыталась выйти из противовеса достаточно быстро. Чтобы исправить это, увеличьте размер шланга.

Во-вторых, важно поддерживать низкое рабочее давление. Вы захотите работать с давлением около 2/3 давления в системе. Для системы на 3000 фунтов на квадратный дюйм мы хотим, чтобы наш цилиндр работал при 2000 фунтов на квадратный дюйм. Причина этого в том, что мы не хотим, чтобы внезапные скачки давления приводили к непреднамеренному открытию уравновешивающих клапанов и изменению уровня. В результате вам потребуется увеличить диаметр цилиндра и длину хода на обоих цилиндрах.

Два отличных ресурса, которые помогут вам в вашем дизайне.

Учет отклонений

Вероятно, это критерий, которым чаще всего пренебрегают, потому что он не очевиден. В идеальном мире геометрия цилиндра с одинаковой геометрией на обоих концах будет работать идеально. Чтобы сделать геометрию одинаковой, потребуется, чтобы размеры (A, B, C и D) на рисунке были одинаковыми как для верхнего, так и для нижнего цилиндров.

Имейте в виду, что вращение этих компонентов можно изменить. Чаще всего в реальном мире стрелы отклоняются. Когда стрела загружена в горизонтальном положении, она может отклоняться на 5°, но когда она находится почти вертикально, она может отклоняться только на 0,5°. Если мы не учтем это, платформа не будет корректно отслеживаться и выйдет за пределы уровня.

Для этого геометрия цилиндра должна обеспечивать поворот платформы на 4,5° больше, чем поворот стрелы. Это приводит к тому, что геометрия цилиндра немного отличается на каждом конце.

Если это так в вашей конструкции, вы захотите иметь немного другую геометрию, но оставить одинаковые диаметр отверстия, шток и длину хода в цилиндрах.

Ручная регулировка

Гидравлическое выравнивание не идеально, и время от времени вам потребуется регулировать уровень платформы. На приведенной ниже схеме нам потребуется добавить гидрораспределитель по двум причинам. Первое очевидно; время от времени регулировать уровень платформы. Во-вторых, нам нужен способ заправить цилиндры и шланги. Воздух не является другом любой гидравлической системе, поэтому важно, чтобы масло попадало в систему, а воздух удалялся. Из закрытых систем, подобных этой, трудно удалить воздух, поэтому я рекомендую полностью задействовать платформу, когда стрела поднимается и опускается как минимум дважды.

Непосредственное использование направляющего клапана с рабочими портами с закрытым центром сопряжено с двумя проблемами. Во-первых, при резком скачке давления обратный поток в резервуар блокируется, поэтому системе необходимо поглощать избыточное давление. Вторая причина заключается в том, что, хотя на схеме показано, что порты заблокированы, в действительности клапан имеет небольшую утечку. Это связано с тем, что золотник клапана имеет небольшой зазор с отверстием, просверленным в клапане. Хотя это количество жидкости невелико, оно обычно измеряется в каплях в минуту. Если оставить установку устройства на ночь, это может привести к резкому изменению угла платформы.

Размещение двойного уравновешивающего клапана между направляющим клапаном и контуром цилиндра решает обе эти проблемы. Это обеспечит герметичность цилиндров, а также позволит избежать скачков давления, а также тепловых давлений. Эти уравновешивающие клапаны предназначены исключительно для удержания нагрузки, поэтому целесообразно использовать клапан с более высоким коэффициентом. Я рекомендую клапан 10:1, установленный на 15% выше, чем давление в системе.

Гидравлическое выравнивание – Тип 2

Существует еще один тип гидравлического выравнивания, при котором переключатель уровня активирует клапан управления направлением. Реле уровня может определить, когда платформа отклонится от уровня более чем на несколько градусов, и гидрораспределитель среагирует соответствующим образом. Этот тип выравнивания прост, но очень дерганый и имеет эффект храповика. Я упоминаю об этом только для того, чтобы дополнить картину, потому что этот тип управления был заменен современным электронным управлением.

Заключение

Подъем предметов является неотъемлемой частью техники. Удерживать их на одном уровне во время подъема — желанная задача, но это может вызвать стресс. Прочитав эту статью, вы сможете сделать первые шаги по проектированию гидравлической системы нивелирования.

Добавление гидравлической жидкости в резервуар

Опубликовано журналом Fluid Power Journal в Test Your Skills
1 Комментарий

Добавление подпиточной жидкости в резервуар относится к наиболее важным задачам технического обслуживания из-за последствий неправильного выполнения. Имейте в виду, что система, которая нуждается в подпиточной жидкости на регулярной основе, имеет утечку. Обнаружение источника этой утечки и его устранение необходимо для обеспечения правильной работы системы.

Важно поддерживать уровень жидкости на должном уровне. Система, переполненная в холодном состоянии, будет выливать жидкость через вентиляционный сапун, когда система прогреется, потому что жидкость расширится.

В системе с низким уровнем жидкости насос может гудеть и аэрировать жидкость. В мобильных гидравлических системах с резервуарами ограниченной емкости низкий уровень жидкости может не вызвать гул насоса и аэрацию жидкости, но приведет к перегреву системы из-за недостаточного охлаждения. Помните, что вместимость резервуара может быть не больше, чем галлон в минуту производительности насоса, и уменьшение этой производительности при низком уровне жидкости приведет к более частой циркуляции одной и той же жидкости через систему, где она будет получить дополнительное тепло до того, как он достаточно остынет.

Если насос установлен ниже резервуара, жидкость обычно заполняет впускное отверстие насоса. Если шум насоса указывает на то, что насос аэрирует, в системе закончилась жидкость, и ее необходимо немедленно остановить, чтобы предотвратить возгорание насоса. Насосы, установленные над резервуаром, допускают попадание воздуха в жидкость, когда уровень падает ниже входного отверстия. Это позволяет воздуху поступать в насос вместе с жидкостью, циркулировать по системе и аэрировать жидкость в резервуаре. Помимо предательского воя помпы и пены в бачке, работа цилиндров станет неровной и рывковой. Продолжение работы системы опасно для персонала и может привести к повреждению насоса.

Уровень жидкости в машине обычно проверяется при рабочей температуре с помощью визуального индикатора или щупа. Не заполняйте машину до полной отметки, когда она холодная. Это приведет к переполнению машины при прогреве. Подождите, пока машина прогреется, а затем долейте достаточное количество жидкости, чтобы довести уровень до полной отметки.

Важно добавлять только правильную жидкость и в нужном количестве, поскольку многие жидкости несовместимы друг с другом. Неподходящие жидкости могут серьезно повредить или разрушить систему, размягчив уплотнения или не смешиваясь с существующим маслом. Это выведет машину из строя и потребует дорогостоящего ремонта. Каждая машина поставляется производителем с рекомендацией о том, какое гидравлическое масло следует использовать. Правильное масло указано в руководстве по эксплуатации. Перед добавлением масла сверьтесь с руководством по эксплуатации, чтобы убедиться, что масло, которое будет добавлено в машину, входит в список масел, перечисленных производителем машины. Смешивать масла не рекомендуется, поэтому придерживайтесь одной марки и типа масла. Имейте в виду, что добавление масла, не одобренного производителем машины, приведет к аннулированию большинства гарантий.

Добавление жидкости без внесения грязи и загрязнений является постоянной проблемой. Один авторитет заходит так далеко, что утверждает, что новая жидкость, добавляемая в систему, часто превышает уровень загрязнения, указанный для системы, и большая часть этого загрязнения вносится во время хранения, транспортировки и добавления жидкости в систему. Жидкость, добавляемая в резервуар, должна закачиваться через фильтр. Большинство производителей фильтров выпускают для этой цели тележки для фильтров.

Если проблема связана с загрязнением маслом, дозируйте жидкость непосредственно из литровых или галлонных контейнеров, которые открываются непосредственно перед использованием жидкости. Во избежание загрязнения из источника масла не храните частично заполненные масляные емкости.

Перед заполнением резервуара очистите область вокруг крышки заливной горловины безворсовой хозяйственной салфеткой. Обязательно добавляйте правильную жидкость. Не наливайте жидкость из масляного контейнера, на котором нет этикетки. Осмотрите наполнительную сетку и предохранительный сапун. Если необходимо использовать воронку, убедитесь, что она чистая. Как правило, бесшовные пластиковые воронки собирают и удерживают меньше грязи и загрязняющих веществ, чем металлические. Заливайте через заливную горловину ровно столько масла, чтобы уровень в резервуаре был на отметке «полный». Наконец, закройте крышку заливной горловины и подготовьте безворсовую салфетку для очистки масла, которое могло капнуть на машину.

Проверьте свои навыки

1. Если насос установлен ниже резервуара (затопленный впускной патрубок), низкий уровень жидкости можно подтвердить с помощью:
