Фланцевые элементы используются при создании разъемных соединений. Они обеспечивают подключение насосов, приборов учета, накопительных емкостей. Изделия обладают длительным сроком службы, имеют значительный запас прочности.

Для чего используются фланцы?

Вопросов, связанных с эксплуатацией фланцев, огромное количество. Рассмотрим наиболее распространенные.

Фланец стальной: для чего нужен?

Фланцевые элементы соединяют соосные участки трубопровода. С их помощью подключаются вспомогательные установки и переходные модули.

Для чего используется фланец:

• прокладка отопительных линий коммунального и производственного назначения;
• подготовка трубопроводов для транспортировки нефти, газа и воды;
• ремонт труб, установка дополнительного оборудования.

Специфика эксплуатации фланцев зависит от параметров объекта.

Из чего состоит фланец?

Конструкция фланцевого модуля зависит от его вида.

• Приварной. Наиболее распространенное решение. Изделие используется при монтаже линий и подключении фильтров. Фланец располагается на краю трубы, сварной шов проходит в его тыльной части.
• Воротниковый. Типовой фланец, имеющий юбку под приварку. Фиксация элемента выполняется одним швом.
• Свободный. Композитный модуль, состоящий из стопорного кольца и крепежа. Кольцо приваривается на конце трубы, блокируя соскакивание фланца. Крепеж свободно перемещается по линии, при монтаже притягивается болтами.

Определить, для чего служат фланцы, поможет проектная документация по объекту. В ней прописаны требования к изделиям и особенности их монтажа.

Что такое фланец в сантехнике?

Сантехническое назначение фланца не отличается от производственного. Он обеспечивает герметичное соединение труб, помогает подключить дополнительные элементы.

Что такое условный диаметр?

Условный диаметр — метрический показатель, отражающий размерность проходного отверстия плоского фланца.

Подбор стальных фланцев

При покупке фланцевых элементов нужно обращать внимание на следующие моменты.

• Тип стали. Производители изготавливают фланцы, используя различные марки стали. Наиболее распространенные из них: 09Г2С, 20, 12Х18Н10Т, 15Х5М. Каждая сталь имеет свои особенности. Одна устойчива к агрессивным средам, вторая — к температурным перепадам, третья — к механическим воздействиям.
• Рабочее давление. При работе с трубопроводами высокого давления задействуются усиленные фланцы. Они создают соединения значительной прочности и герметичности.
• Температура. При транспортировке сред различной степени нагрева используются фланцы, не подверженные температурной деформации.

Правильный подбор элементов исключит риск протечки и деформации крепежа.

Что нужно учесть при проверке изделия?

Проверка фланцев — обязательная процедура, выявляющая некондиционные детали. К монтажу допускается продукция, без следующих дефектов:

• глубокое коррозионное поражение;
• нарушение геометрии;
• механические повреждения;
• некорректное расположение монтажных отверстий;
• иные недостатки, препятствующие корректной установке элемента.

Товар должен поставляться в заводской упаковке, комплектоваться сертификатами и паспортами.

Для покупки качественных фланцев обратитесь в «ЭкоМонтаж». Предприятие реализует изделия отечественного производства, предлагает решения для различных типов сетей. Приобрести продукцию могут частные лица и коммерческие организации.

Заказать консультацию

Ваше имя*

Ваш телефон*

Что такое фланцы и зачем они нужны?

Главная    Блог Ижевска    Строительство. Ремонт    Что такое фланцы и зачем они нужны?

Автор: iforget • Дата публикации: 04.08.2021

Использование сварочных технологий, для соединения компонентов трубопровода, позволяет получить жесткую неразъемную конструкцию, что может несколько ограничить возможности обслуживания и ремонта магистрали. Фланцы же, навариваемые на окончания труб и стягиваемые болтами с гайками, позволяют получить быстроразъемное соединение.

Что называется фланцем?

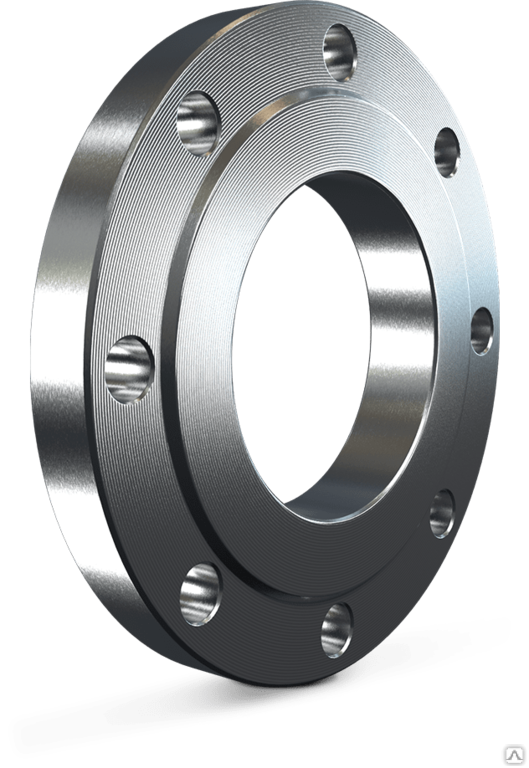

Фланец – плоское металлическое круглое, реже квадратное либо прямоугольное изделие, с отверстием в центре, для коммутации с торцом трубы, и несколькими отверстиями для крепежа, расположенными по периметру. Герметизацию соединения обеспечивает специальная прокладка, которая может быть в разном исполнении и выполняться из разных материалов.

Фланцевое соединение формируется из пары таких элементов, соединяемых крепежом.

Фланцы используются, как для стыковки трубной арматуры, так и для соединения компонентов трубопровода с различным оборудованием приборами и резервуарами.

Поскольку соединения имеют разъемную конструкцию, они легко демонтируются, для выполнения ремонта, профилактики либо модернизации магистрали.

Основные типы фланцев

Изготовление, области применения и условия эксплуатации фланцев регламентируют действующие госстандарты:

• ГОСТ 12815-80 для компонентов трубопроводов;
• ГОСТ 28759. 1(2,3,4) -90 для оборудования и емкостей.

Согласно ГОСТ 12815-80, выпускаются изделия:

• литые, выполняемые из стали, способные работать при температуре от -253 до +600 градусов и давлении до 20 Мпа, серого или ковкого чугуна, которые выдерживают нагрузки до 4 Мпа и температуру до +400 градусов;

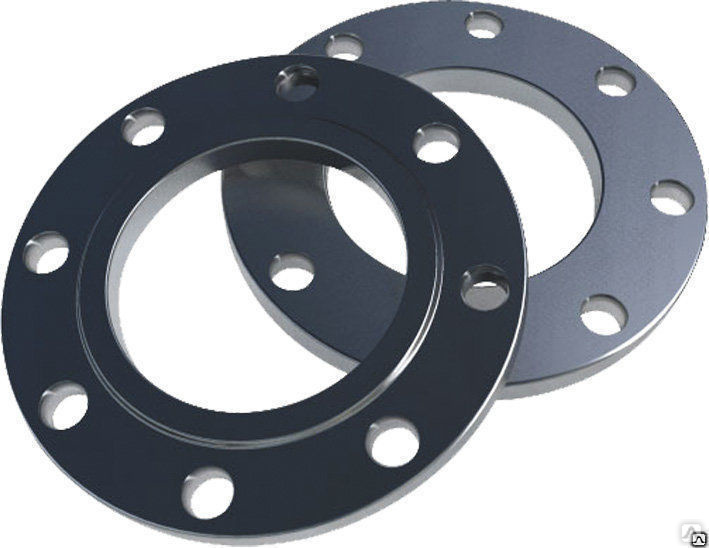

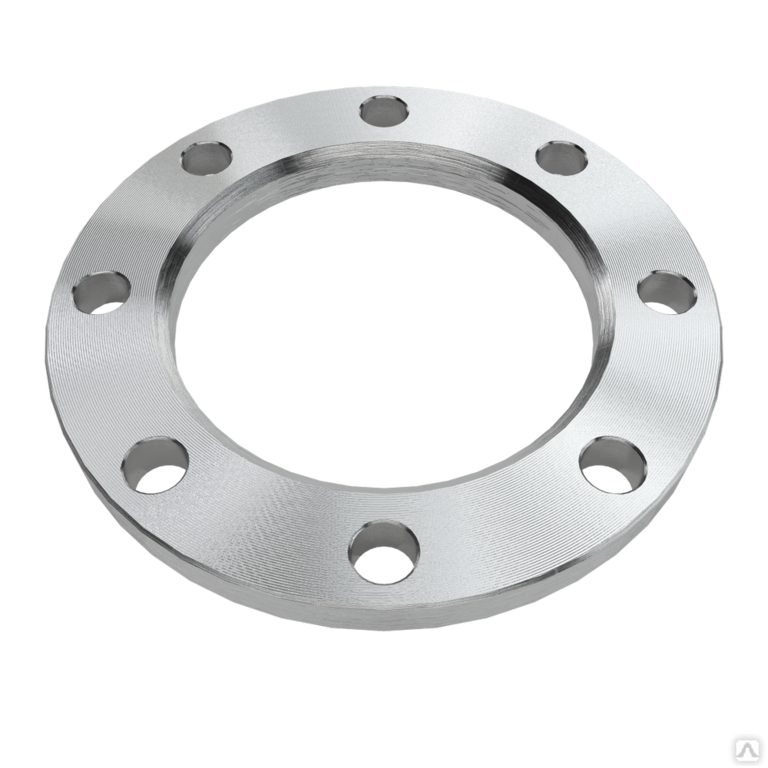

• привариваемые плоские стальные, в том числе, глухие, предназначенные для работы в температурном диапазоне от – 70 до +300 градусов, под нагрузкой до 2,5 Мпа;

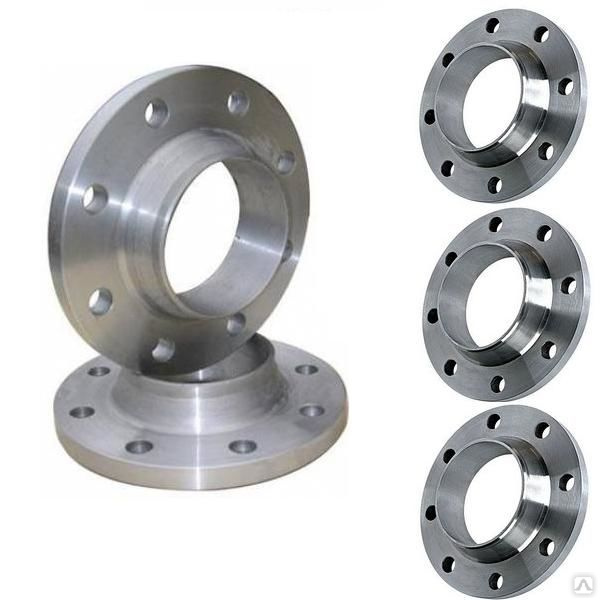

• стальные воротниковые, привариваемые встык, используемые при температуре среды от -253 до +600 градусов и давлении до 20 Мпа;
• с привариваемым кольцом и свободно вращающимся фланцем. Выполняются из стали и могут использоваться при температуре транспортируемых сред от -30 до +300 градусов, с нагрузкой до 2,5 Мпа.

ГОСТ 28759. 1(2,3,4) -90 регламентирует выпуск стальных фланцев:

• плоских приварных, под емкости и аппараты, диаметром 400-4000 миллиметров, работающих в температурном диапазоне от -70 до +300 градусов и давлении до 1,6 Мпа;
• воротниковые, привариваемые встык, для оборудования и емкостей, с внутренним диаметром 400-4000 миллиметров, с показателем условного давления до 6,3 Мпа и температурой рабочей среды от -70 до -540 градусов;
• привариваемые встык, под восьмиугольный уплотнитель, для емкостей и аппаратов, диаметром 400 -1600 миллиметров. Способны работать под нагрузкой до 16 Мпа, при температуре среды от -70 до 540 градусов.

Изделия характеризуются вариантом исполнения стыкуемой поверхности, материалом изготовления, геометрическими размерами, весом, рядностью и показателем условного прохода. Эти показатели также полностью регламентируются действующими госстандартами.

Особенности соединения труб фланцами

Особенности монтажа фланца определяются его конструкцией. Так:

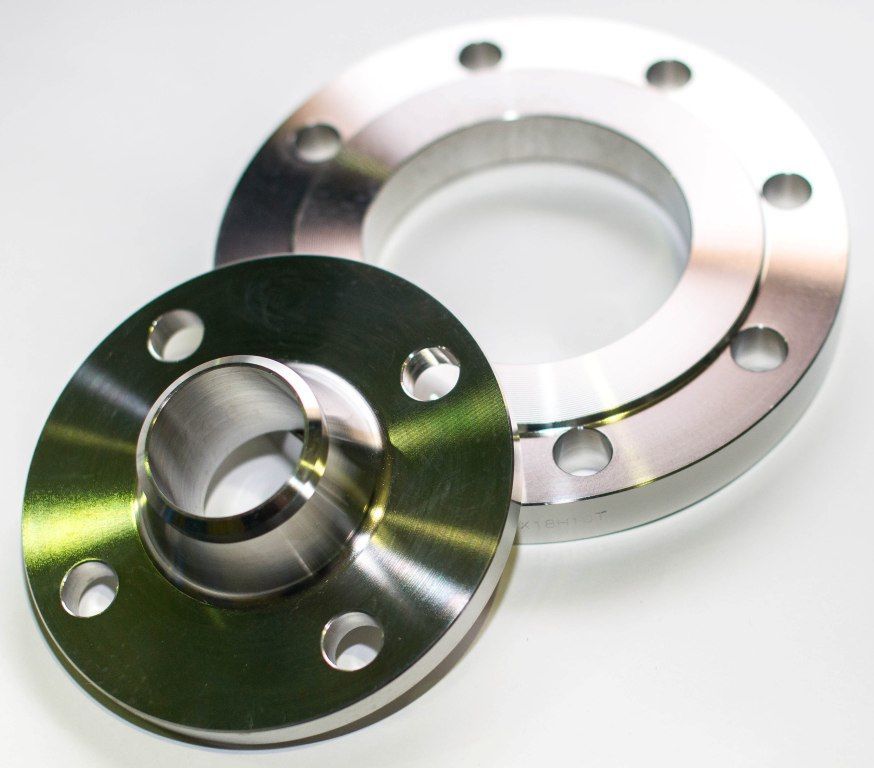

• плоское изделие надевается на торец и приваривается двумя швами по окружности, что обеспечивает максимально надежное соединение;
• фланец воротниковый стыкуется воротником с торцом трубы и приваривается одним швом, также по окружности;
• у модели с кольцом, приваривается именно кольцо, а фланец остается свободным и может вращаться, что существенно упрощает совмещение его крепежных отверстий с отверстиями парного изделия в труднодоступных местах.

Оставьте первый комментарий

Похожие материалы

Что такое фланцы и их типы?

Что такое фланцы и их типы?

18 мая 2021 г. 16 июня 2022 г. admin

Что такое фланец?

Фланец представляет собой выступающий выступ/обод, который используется для повышения прочности или распределения нагрузки. Фланцы используются для соединения клапанов, насосов, труб и другого оборудования в трубопроводную систему. Это также позволяет выполнять простую стирку, осмотр и переделку. Фланцы свариваются или свинчиваются. Фланцевые соединения создаются путем соединения двух фланцев болтами и размещения между ними прокладки для образования уплотнения.

При необходимости демонтажа соединения трубопровода используются фланцы. Они часто встречаются в машинах, клапанах и специальных приложениях. Разрывные фланцы устанавливаются через равные промежутки времени на многих трубопроводах, где регулярно проводится техническое обслуживание. Фланцевое соединение состоит из трех разных, но интегрированных компонентов: фланцев, прокладок и болтовых соединений. При выборе и применении всех этих компонентов необходимо использовать специальные средства контроля для обеспечения герметичности соединения.

Материалы, используемые для производства фланцев

Трубные фланцы изготавливаются из различных материалов и марок. Есть некоторые материалы, которые можно использовать для изготовления фланцев . Наиболее часто используемыми материалами для изготовления трубных фланцев являются углеродистая сталь, высокопрочная углеродистая сталь, легированная сталь, нержавеющая сталь, дуплекс и супердуплекс, а также различные марки никелевых сплавов, такие как монель, инконель, хастеллой и инколой.

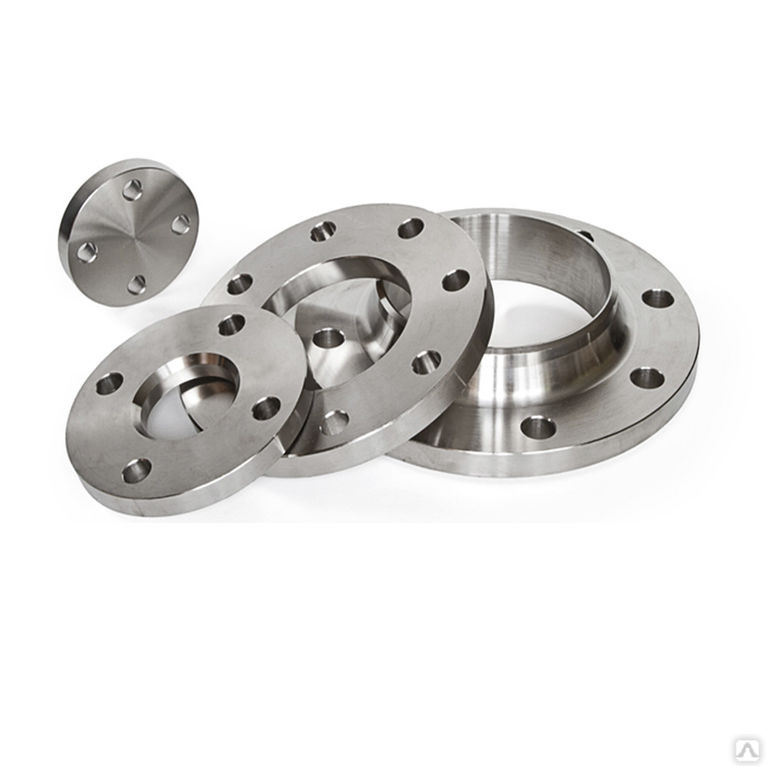

Различные типы фланцев

• • Вставные фланцы

Из-за низкой стоимости материалов и простоты установки обычно используются вставные фланцы из нержавеющей стали. Есть несколько других диаметров и моделей низкого давления на выбор. В отличие от фланцев с приварной шейкой, этот фланец не имеет шейки, чтобы опираться на трубу, что требует двойной сварки .

• • Фланец под сварку враструб

Приварка враструб Фланцы труб обычно используются на трубах малого диаметра и высокого давления. Эти трубные фланцы прикрепляются путем вставки трубы в конец раструба и добавления углового сварного шва вокруг верхней части. Это приводит к гладкому каналу и улучшенному потоку жидкости или газа в трубе.

• • Фланцы с резьбой

Трубные фланцы с резьбой — это фланцы, которые можно прикрепить к трубе без использования сварки. Резьбовые фланцы имеют внутреннюю резьбу, которая соединяется с внешней резьбой трубы. Резьбовые трубные фланцы идентичны накладным трубным фланцам, которые используются с трубами с наружной резьбой.

• • Глухой фланец Фланец

Глухие фланцы используются для закрытия концов труб, клапанов и отверстий сосудов под давлением, так как они изготавливаются без сверления. . С точки зрения внутреннего давления и нагрузки на болты, глухие фланцы, особенно больших размеров, являются наиболее нагруженными типами фланцев.

• • Фланец внахлестку

Фланец с соединением внахлестку представляет собой сборку из двух частей, состоящую из вставного конца с кольцевым фланцем для соединения внахлестку, расположенным над ним. После стыковой сварки патрубка с трубой кольцо фланца можно повернуть, чтобы совместить с ответным фланцем. Это фланцевое соединение обычно полезно для больших или трудно регулируемых фланцев.

• • Фланцы с приварной шейкой

Фланцы с приварной шейкой можно обнаружить по длинной конической ступице, которая постепенно проходит по всей толщине стенки трубы или фитинга. Фланцы с приварной горловиной в основном используются для уменьшения кривой от большего размера трубы к меньшему размеру, что приводит к более высокому давлению , чем до запуска.

• • Переходной фланец

Переходные фланцы используются для соединения больших и малых размеров труб без использования переходника. Эти фланцы доступны для всех классов давления и идеально подходят для соединения труб двух разных размеров. Если резкий переход, например, в насосе, может вызвать нежелательную турбулентность, этот тип фланца не следует использовать.

Фланцы

Различные типы фланцев, используемых в трубопроводах

В основном фланцы используются для соединения насосов, труб, клапанов и другого оборудования для создания системы трубопроводов. Обычно фланцы имеют резьбу или привариваются, и вы можете соединить два фланца , скрепив их болтами с прокладками и обеспечив уплотнение, обеспечивающее легкий доступ к системе трубопроводов.

Эти фланцы доступны во многих типах, таких как фланцы с приваркой враструб, глухие фланцы, фланцы с приварной горловиной, накладные фланцы и т. д.

Вот различные типы фланцев, используемых в трубопроводных системах, которые зависят от других факторов.

Типы фланцев

Вот несколько наиболее важных типов фланцев для трубопроводов: концентратор), размещенный над концом трубы. Поверхность фланца выступает от конца трубы на достаточное расстояние, чтобы на внутренний диаметр наварился валик. Как следует из названия, эти фланцы надеваются на трубу и известны как накладные фланцы.

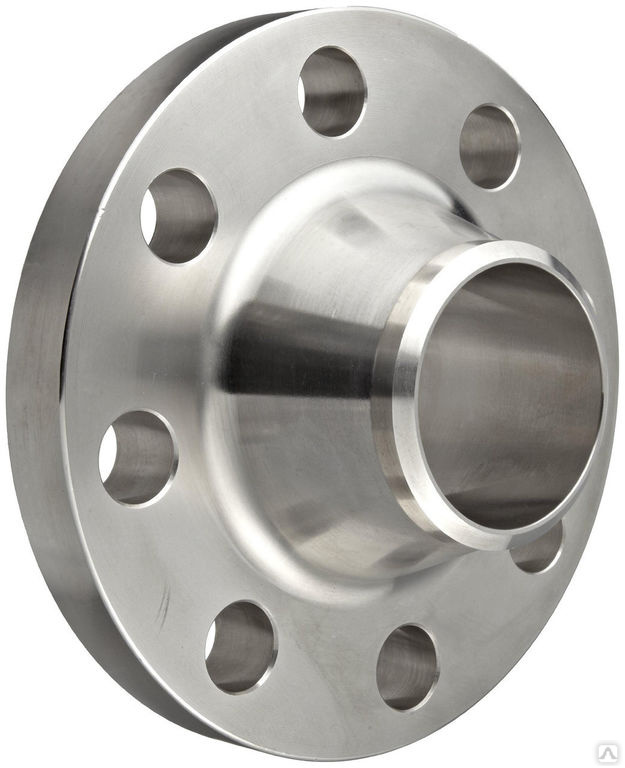

Фланцы с приварной шейкой

Фланец с приварной шейкой также известен как фланец с высокой шейкой или фланец с конической ступицей. Фланец с приварной горловиной имеет горловину, которая может надлежащим образом передавать натяжение трубы. Это также помогает снизить давление в нижней части фланца. Он совместим с трубопроводами, которые работают при низких или высоких температурах и выдерживают высокое давление.

Фланцы под приварку враструб

Фланцы под приварку снаружи соединяются только угловым сварным швом. Часто это не рекомендуется для критически важных служб. Они полезны для линий малого диаметра в вашей системе. Статическая прочность аналогична накладным фланцам, но усталостная прочность на 50 % выше, чем у накладных фланцев с двойной сваркой. Часто используется в качестве альтернативы сварным шейкам, когда пространство ограничено.

Глухие фланцы

Производство глухих фланцев происходит без отверстия и используется для заглушки концов отверстий сосудов под давлением, клапанов и труб. Если посмотреть с точки зрения нагрузки на болты и внутреннего давления, наиболее нагруженными типами фланцев являются глухие фланцы, которые значительно больше.

Фланцы для соединения внахлестку

Фланцы для соединения внахлестку используются с патрубками, когда труба изготовлена ​​из дорогого материала. Например, к трубопроводной системе из нержавеющей стали можно добавить фланец из углеродистой стали, поскольку фланцы не соприкасаются с веществом в трубе.

Фланцы с резьбой

Фланцы с резьбой выглядят так же, как накидные фланцы, но главное отличие состоит в том, что фланец с резьбой расточен под внутренний диаметр конкретной трубы. Резьбовой фланец представляет собой тип фланца с конической трубной резьбой в отверстии, соответствующем ASME B1.20.1, и полезен в трубопроводных системах.

Материалы, используемые для изготовления фланцев

Фланцы для труб могут быть изготовлены из различных материалов в зависимости от материала трубопровода и требований области применения. Выбор зависит от таких факторов, как экономичность, давление потока, рабочая температура и коррозия окружающей среды. Некоторые из наиболее распространенных материалов включают следующее:

Углеродистая сталь

Это сталь, обычно легированная углеродом. Высокая прочность и твердость увеличиваются с содержанием углерода, более низкой температурой плавления и пластичностью. Это самая распространенная марка материала.

Легированная сталь

Это сталь, легированная одним или несколькими элементами, которые изменяют или улучшают свойства стали. Обычные сплавы включают хром, молибден, никель, ванадий и марганец.

Нержавеющая сталь

Это сталь, легированная хромом в количестве более 10%. Хром позволяет нержавеющей стали иметь гораздо более высокую коррозионную стойкость, чем углеродистая сталь, которая легко ржавеет от воздействия воздуха и влаги.

Чугуны

Железо в сплавах с кремнием, углеродом и некоторыми другими сплавами образует чугун. Кремний вытесняет углерод из железа и образует слой черного графита на внешней стороне металла. Чугуны обладают хорошей обрабатываемостью, литьем и текучестью.

Алюминий

Это низкоплотный, пластичный и ковкий металл средней прочности. Он имеет лучшую коррозионную стойкость по сравнению с любым другим типичным сплавом и углеродистой сталью. Это наиболее полезно при строительстве фланцев, требующих небольшого веса и прочности.

Латунь

Это сплав цинка и меди, часто содержащий дополнительные элементы, такие как олово или свинец. Он характеризуется хорошей проводимостью, пластичностью при низких температурах, пластичностью при высоких температурах и хорошей прочностью.

ПВХ

(Обратите внимание, что мы не предлагаем полимерные материалы, но для вашего удобства мы указали их ниже)

Поливинилхлорид или ПВХ представляет собой термопластичный полимер, который легко собирается, долговечен и недорог. Он устойчив как к биологической, так и к химической коррозии. Добавление пластификаторов делает его более гибким и мягким.

Рабочие характеристики

Рабочие характеристики — это свойства фланца, которые могут зависеть от многих других факторов, но их необходимо учитывать. Свойства включают следующее:

Долговечность

Это ударная вязкость или прочность фланца трубы под давлением или напряжением.
