Что такое сип панель и как она производится: Из чего производят SIP панель.

Содержание

Из чего производят SIP панель.

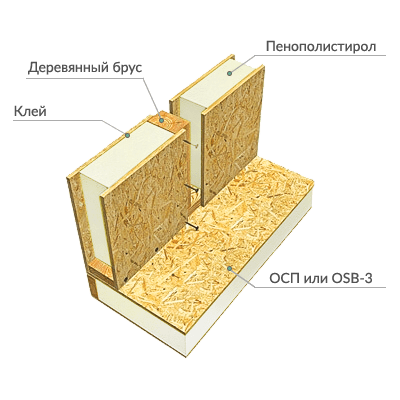

SIP панель – это очень прочная монолитная трехслойная конструкция. Состоит она из двух деревянных плит OSB-3, между ними вклеен под давлением слой плотного пенополистирола EPS. Во всем мире пенополистирол данной марки по своим показателям считается самым действенным утеплителем. Благодаря этому пластиковые ПВХ сэндвич–панели (SIP панели) в постройке домов имеют широкое распространение в странах Скандинавского полуострова и в Канаде, ведь в данных странах популярно строительство с использованием экологически чистых материалов. Современную SIP панель можно сравнить по экологичности и пожаробезопасности с древесиной, необработанной химией.

Производство плит OSB проводится из высококачественной хвойной древесины (ели и сосны). Плиты OSB и OSB-3 производятся из стружки крупного размера, она сначала высушивается, а вслед за тем проводится покрытие ее синтетическими смолами и небольшим количеством парафиновой эмульсии. Технология прессовки плит (OSB, OSB-3) выполняется на оборудовании (многоярусный пресс) с применением высокой температуры и мощного давления.

Плиты OSB-3 были разработаны в 1980 г. в США, как замена ДСП. Уровень эмиссии формальдегидов в OSB можно отнести к классу E1, другими словами по экологическим качествам данные плиты практически не отличаются от массива древесины, которая является идеально здоровым материалом. А дело все в связующем составе, который применяется при изготовлении плит OSB. Ведь данные плиты отличаются от ДСП тем, что в ее составе 95% отборная щепа, а не отходы производства. И в этом отношении плиты OSB скорее приближены к фанере, нежели к ДСП, и при этом не просто к обычной фанере, а к влагоустойчивой. Поэтому плиты OSB помогают противостоять воздействию окружающей среды (температура, влага). Например, если долговременно будет пребывание этих плит в воде, они не потеряют своих свойств и не разрушатся. Сделанная обшивка из данных плит будет прекрасно предохранять утеплитель от грызунов и от пара.

Пенополистирол (марка ПСБ-С) является абсолютно безвредным для здоровья. Он выделяет при горении не настолько много токсичных веществ, чем любая другая древесина. Наряду с этим пенополистирол является один из лучших шумоизоляций и утеплителей.

SIP панели сравнительно легкие, вес панели (размер 1кв.метр) составляет не более 15 – 20 кг. Однако при этом, утеплитель в панели не подвержен усадке с течением долгого времени, в отличие от утеплителей в каркасах и в прочих конструкциях стен.

Существенное отличие OSB от других материалов для плит в том, что показатели прочности и способности удерживать крепеж обеспечивают не связующим материалом, а способом укладки плоской щепы. Во внешнем слое она идет параллельно длине плиты, а во внутреннем — перпендикулярно.

Так как SIP панели обладают значительной прочностью, то это дает возможность возводить с помощью их многоэтажные дома. Положительной особенностью в конструкции SIP панелей является то, что прочность может быть достигнута без лишних затрат. Поэтому по стоимости данные панели дешевле других традиционных материалов в среднем на 35%. К тому же в силу своей структуры (слой ПСБ-С) они хорошо поглощают звук и не дают проникнуть воздуху.

Например, чтобы соответствовать последним требованиям по теплозащите, стена из кирпича должна быть толщиной от 2,5 до 3 метров. Бесспорное решение – это соорудить стену из двух материалов, один будет выполнять функцию как утеплитель, а другой – несущую функцию в конструкции дома. Например, железобетон с утеплением наружным при использовании минваты, металлические или деревянные каркасы, заполненные утеплителями, в этих конструкциях утеплитель необходим лишь для снижения теплопроводности стен, а на их прочность практически не влияет.

И совсем другая «картина» когда применяются теплоизолированные структурные панели SIP. Ведь плиты OSB-3, имеющие толщину 12 мм выдерживают высокую продольную растягивающую нагрузку. А о несущих характеристиках пенополистирола (марка 25) вообще говорить не приходится. Однако когда эти два материала склеиваются в монолитные пластиковые ПВХ сэндвич панели (как ОСП-3, ПСБ-25), получается поразительно прочная SIP панель.

Плиты во время процесса склеивания под прессом делаются совершенно плоскими (теряется первоначальный прогиб), но пенополистирол заставляет наружные плиты функционировать совместно под нагрузкой. Другими словами, во время изгиба SIP панели, одна плита ОСП сдавливается, другая растягивается, подобно полке у балки двутаврового сечения. Самое главное, что приклеенный пенополистирол не разрешает выпучиваться панелям обшивки при сдвиге и осевом сжатии. Этот момент обычно забывают, когда говорят об особенных свойствах SIP панелей.

Однако любой специалист тонкостенных конструкций знает как это важно. Ведь за счет такого монолитного склеивания данная панель работает под нагрузкой и имеет возможность выдерживать давление продольно по вертикали более 10 тонн в расчете на один метр погонный такой панели. И также выдерживает поперечное давление более одной тонны на квадратный метр (а для коттеджей требуется максимально 350 кг/кв.м).

СИП панели для пола (разновидности, характеристики и рекомендации)

«Канадская» технология строительства пользуется сегодня огромной популярностью. Дом любого размера можно строить с нуля всего лишь за несколько недель. Для строительства и отделки используются разные виды панелей, в том числе и сип панели для пола, которые отличаются своими техническими характеристиками.

Содержание статьи:

  • 1 Общие характеристики
  • 2 Выбор панелей для пола
  • 3 Устройство пола с использованием СИП панелей
  • 4 Преимущества СИП полов
    • 4.1 Похожие статьи:

Общие характеристики

СИП — это структурная изоляционная панель, которая используется для строительства. Она производится из двух листов ОСБ и пенополистирола. Процесс склеивания материалов происходит под давлением в 18 тонн и использованием специального полиуретанового клея. В конечном счете, получается теплый и прочный строительный материал, из которого можно строить дом.

СИП плита может иметь разные габаритные размеры. Ширина одного элемента может быть в диапазоне от 625 до 1500 мм. Длина может в отдельных случаях достигать 3,5 метров. Толщина изделия также разная и может быть от 60 до 220 мм. Данный показатель в большей степени зависит от толщины утеплителя, который расположен внутри. Чаще всего используется вариант с толщиной 174 мм. Из таких элементов, помимо возведения стен, смонтируют пол и перекрытия.

Панели отличаются небольшим весом. В среднем изделие размером 2500 х 1250 х 174 мм будет иметь вес около 50 кг. Это позволяет выполнять строительные работы намного быстрее и не делать громоздкий фундамент.

Выбор панелей для пола

Под дом, выполненный из СИП плит, может быть возведен любой фундамент. Нет необходимости делать слишком громоздкое основание.

От того, какой фундамент был выполнен, будет зависеть и выбор панелей для укладки пола. Они должны выдерживать не только вес человека, но и всей мебели в помещении. Для пола нужно выбирать панели толщиной не менее 174 мм. Весь процесс монтажа пола с использованием такого строительного материала достаточно прост. Главное, строить с соблюдением всех рекомендаций.

Устройство пола с использованием СИП панелей

Выбрав подходящие половые панели можно начинать строить. Готовый результат подойдет для последующей укладки линолеума, кафеля, ковролина. Также можно использовать ламинат. Первым этапом устройства пола является гидроизоляция. На фундамент необходимо уложить несколько слоев рубероида. Этого количества должно быть достаточно, чтобы предотвратить проникновение влаги в помещение. Дополнительно можно покрыть нижнюю часть СИП панелей праймером. Он повысит их технические характеристики и продлит срок эксплуатации.

Укладка панелей пола начинается с любого угла в доме. Важно ее уложить ровно, поскольку все последующие панели будут ровняться по ней. Все места стыков со стеной необходимо сразу обработать монтажной пенной. В торец панели необходимо уложить балку, которая соответствует толщине утеплителя. Такая балка будет выполнять несущую функцию всего пола. Выполнив таким образом пол в доме, можно будет ставить любую мебель.

Второй элемент укладывается рядом. При этом в торец второй должна войти балка, которая уже была уложена. Крепление панелей к балке осуществляется с помощью саморезов, при этом их минимальная длина должна составлять 50 мм.

После того, как все плиты уложены, можно приступать к следующему этапу строительства. Укладка обвязочной доски необходима для строительства в дальнейшем стен сооружения. Данная доска укладывается на монтажную пену. В обязательном порядке доска должна быть уложена заподлицо с кромкой СИП панели. На это стоит обратить особое внимание. К панели пола доска также крепится с помощью саморезов, шаг между ними должен быть не более 20 см, при этом рекомендуется их располагать в шахматном порядке.

Обвязочная торцевая доска должна закрепляться со всех сторон. В местах ее пересечения с балками соединительными для крепления стоит использовать саморезы длиной не менее 90-100 мм, что гарантирует надежное соединение.

Преимущества СИП полов

Строить пол из СИП плит достаточно просто, если контролировать каждый этап. Сип панели могут являться качественными полами, на которые можно уложить любое напольное покрытие Преимуществом пола из такого материала является идеально ровная поверхность.

Благодаря этому на панели может быть уложен ламинат, линолеум и другое напольное покрытие. Перед тем как приступить к укладке, необходимо использовать специальную подложку. Такая подложка с различной толщиной скроет все неровности основания и позволит более бережно использовать напольное покрытие. Ламинат на такие панели можно уверенно укладывать, поскольку ОСБ прочный материал и не прогибается под весом. Это обеспечит сохранность замковой системы.

При выборе любого напольного покрытие стоит отметить, что пол однозначно будет теплым. В отличии от бетона ОСБ плиты поддерживают постоянную температуру, и на их обогрев не нужно тратить много энергии. Все тепло будет оставаться в доме, так как утеплитель в панелях не будет выпускать его наружу, и сам дом не будет проводить холод.

Похожие статьи:

Плюсы и минусы домов из СИП-панелей в КР. Дешево и быстро, а безопасно ли?

https://ru.sputnik.kg/20190527/dom-iz-sip-panelej-otzyvy-1044478518.html

Дешево и быстро, а безопасно ли? Плюсы и минусы домов из СИП-панелей в КР

Дешево и быстро, а безопасно ли? Плюсы и минусы домов из СИП-панелей в КР

В последнее время в Кыргызстане стали cтроить дома и здания по нетрадиционным технологиям. Один из видов таких быстровозводимых строений дома, построенные с… 27.05.2019, Sputnik Кыргызстан

2019-05-27T17:07+0600

2019-05-27T17:07+0600

2021-12-14T14:27+0600

/html/head/meta[@name=’og:title’]/@content

/html/head/meta[@name=’og:description’]/@content

https://sputnik. kg/img/104444/46/1044444666_0:0:3072:1739_1920x0_80_0_0_afc3fa74e88496b86d89df4717c418c0.jpg

Sputnik Кыргызстан

[email protected]

+74956456601

MIA „Rosiya Segodnya“

2019

Sputnik Кыргызстан

[email protected]

+74956456601

MIA „Rosiya Segodnya“

Новости

ru_KG

Sputnik Кыргызстан

[email protected]

+74956456601

MIA „Rosiya Segodnya“

1920

1080

true

1920

1440

true

https://sputnik.kg/img/104444/46/1044444666_0:0:3072:1931_1920x0_80_0_0_58bdadd24c12770ac908554ad55b396e.jpg

1920

1920

true

Sputnik Кыргызстан

[email protected]

+74956456601

MIA „Rosiya Segodnya“

Sputnik Кыргызстан

новости, общество, кыргызстан, экономика , утепление, отопление и экономия энергии — советы экспертов

новости, общество, кыргызстан, экономика , утепление, отопление и экономия энергии — советы экспертов

Sputnik Кыргызстан решил узнать, чем так интересна канадская технология строительства, насколько она безопасна и действительно ли такой дом дешевле привычного из кирпича.

Быстро и выгодно

Житель новостройки «Ак-Ордо» Элбар Бостеков построил дом из СИП-панелей в прошлом году. По его словам, он очень хорошо сохраняет тепло зимой и в нем прохладно летом.

«Я долго думал, какой построить дом, и в интернете наткнулся на видеролик о строительстве по канадской технологии. Чтобы узнать больше, обратился к специалистам, которые построили дом всего за три месяца и вручили мне ключи. По сравнению с кирпичным домом строительство панельного намного дешевле, и при этом он очень теплый. Зимой я пользовался только одним обогревателем, его тепла хватало на два этажа», — сказал Бостеков.

В Бишкеке запретили выдавать земли под строительство на 55 улицах — список

Он отметил, что строительство дома площадью 180 квадратных метров обошлось ему в 42 тысячи долларов.

По словам главы одной из строительных компаний Уларбека Бакырдинова, интересующихся канадской технологией становится все больше. При этом СИП-панели сегодня используются для постройки не только домов, но и гостиниц, мини-пансионатов и даже фельдшерско-акушерских пунктов.

«Первый наш объект в декабре 2016 года мы построили в Кеминском районе — это был жилой дом. В Кара-Балте бесплатно возвели 35 квартир для нуждающихся. В Бишкеке по этой технологии сейчас строятся три жилых дома и офисные здания. Поступают заказы из регионов — на джайлоо Чар в Ат-Башинском районе возведен 14-комнатный двухэтажный гостевой дом, а на Иссык-Куле строятся коттеджи», — сказал Бакырдинов.

© Фото / Абсамат ОрозбековПри строительстве по канадской технологии основным материалом для стен выступают СИП-панели

При строительстве по канадской технологии основным материалом для стен выступают СИП-панели

© Фото / Абсамат Орозбеков

Технология строительства

При строительстве по канадской технологии основным материалом для стен выступают СИП-панели. Они представляют собой две пластины из ОСП-3 (ориентированно-стружечная плита — англ. oriented strand board – OSB) — спрессованной под высоким давлением многослойной плиты из деревянной щепы с водостойкой смолой. Между двумя пластинами двухкомпонентным клеем клеится полистирол, и получается СИП-панель (структурная изоляционная панель).

Прораб одной из строительных компаний, которая строит здания из СИП-панелей, рассказал о принципах технологии.

— Стены деревянного дома ничем не отличаются от стен обычного дома. При их возведении также используются щебень и цемент, но стены не такие толстые, как у домов из кирпича или самана. Они намного тоньше;

Правительство выделило 500 млн сомов на ипотечное кредитование

— на готовый фундамент анкерными болтами крепятся доски размером 15 на 5 сантиметров. На них и устанавливаются СИП-панели, которые также снаружи и изнутри крепятся болтами. После установки внешних несущих стен возводятся межкомнатные панели. Они выдерживают большие нагрузки: в вертикальном положении груз весом до 10 тонн, а в горизонтальном — более 2 тонн. Поэтому из панелей можно возводить полы и перекрытия между этажами. В двухэтажном доме второй этаж или крыша также из панелей;

— далее укладывается электропроводка и внутренние стены обшивают гипсокартоном;

— затем стены штукатурят, и производится окончательное выравнивание шпатлевкой.

— пол застилают паркетом, ламинатом или линолеумом в зависимости от предпочтений заказчика. Также устанавливается натяжной потолок;

— наружные стены обшивают металлической сеткой, штукатурят, и производится окончательная отделка в зависимости от пожеланий клиента (керамогранит, сайдинг и т.д).

© Фото / Абсамат ОрозбековНаружные стены обшивают металлической сеткой, штукатурят, далее производится окончательная отделка керамогранитом, сайдингом и т.д.

Наружные стены обшивают металлической сеткой, штукатурят, далее производится окончательная отделка керамогранитом, сайдингом и т.д.

© Фото / Абсамат Орозбеков

Цена вопроса

По словам руководителя стройфирмы, канадская технология по сравнению со строительством из кирпича намного дешевле.

«Дом площадью 76 квадратных метров с небольшой мансардой можно построить за 19 тысяч долларов. При этом в цену войдет и полная внутренняя отделка, включая ванную комнату. Если клиент хочет только возвести стены и установить крышу, то строительство обойдется примерно в 150 долларов за квадратный метр, а с отделкой — в 250», — сказал Бакырдинов.

Дом с мансардой

Дом с мансардой

На фото дом в селе Ур-Марал Бакай-Атинского района Таласской области. Его площадь — 122 квадратных метра. Цена без внутренней отделки — примерно 26 500 долларов.

© Фото / Абсамат ОрозбековДом в селе Ур-Марал Бакай-Атинского района Таласской области, площадью в 122 квадратных метра

Дом в селе Ур-Марал Бакай-Атинского района Таласской области, площадью в 122 квадратных метра

© Фото / Абсамат Орозбеков

Преимущества

Прораб Нуржигит Канаев пояснил, что здания из СИП-панелей отличаются теплосберегающими свойствами.

«Обычно после возведения кирпичных домов их необходимо еще утеплять пенопластом или другими материалами. СИП-панели играют роль не только несущих стен, они очень хорошо сохраняют тепло. При этом у таких зданий хорошая сейсмоустойчивость и небольшие сроки строительства», — сказал Канаев.

По его словам, дом из СИП-панелей возводят от одного до трех месяцев.

«Скорость возведения тех же кирпичных, бетонных или металлических домов гораздо ниже. Дома из панелей легкие, их можно быстро разобрать и возвести в другом месте, этим они схожи с юртами. Шумоизоляция в таких зданиях тоже на уровне — звуки между комнатами практически не слышны», — пояснил прораб.

© Фото / Абсамат ОрозбековСИП-панели сегодня используются для постройки не только домов, но и гостиниц, мини-пансионатов и даже фельдшерско-акушерских пунктов

СИП-панели сегодня используются для постройки не только домов, но и гостиниц, мини-пансионатов и даже фельдшерско-акушерских пунктов

© Фото / Абсамат Орозбеков

Пожаробезопасность

Самым популярным вопросом у тех, кто задумывается о строительстве дома из СИП-панелей, является огнеупорность.

«Многие думают, что деревянные панели могут легко воспламениться и быстро сгореть, чуть ли не от спички. Но ОСП-плиты после сборки вместе с полистиролом обрабатываются антипиренами, которые замедляют воспламенение и горение. В составе антипиренов есть замедлители горения и другие компоненты для улучшения пожаробезопасности. К тому же каждая СИП-панель проходит тщательную проверку и выдерживает до 800 градусов. Обшивка гипсокартоном также увеличивает огнеупорность, так как это совсем не горючий материал», — сказал Бакырдинов.

Он утверждает, что структура ОСП-плит опасна для грызунов и поэтому можно не бояться их появления.

© Фото / Абсамат ОрозбековLом из СИП-панелей возводят от одного до трех месяцев

Lом из СИП-панелей возводят от одного до трех месяцев

© Фото / Абсамат Орозбеков

Недостатки

В Кыргызстане пока еще нет законодательных нормативов по строительству домов из СИП-панелей. Представители строительных компаний пояснили, что для получения разрешения на строительство по такой технологии они проходят тестирование в соответствующих ведомствах.

В страховых компаниях пояснили, что дома из СИП-панелей могут быть застрахованы, только если на них есть техпаспорт. Коммерческие банки пока не принимали такие дома в качестве залога по кредиту.

В Кыргызстане также строят дома из обычных металлических контейнеров. Узнайте, сколько стоит построить такое жилье.

Строительства домов из SIP-панелей — мифы и реальность

Пожаробезопасность

Грызуны

Экологичность

Прочность SIP-дома

Вентиляция

Долговечность

Пожаробезопасность

Пожаробезопасность — это основная тема споров между сторонниками деревянных и кирпичных домов. Негорючие стены не являются гарантией от пожара. Пожары происходят в любых домах. Если горят не сами стены, то хорошо горит то, что находится внутри. По статистике именно домашние вещи в десять раз чаще становятся объектами возгорания, чем все остальное, и именно они являются источником распространения огня. Более чем в 90% случаев люди гибнут в результате отравления продуктами горения того, что находится в зданиях (мебель, ковры и пр.). Последствия пожара могут быть катастрофическими независимо от материала стен. Часто кирпичные дома выгорают так, что стены трескаются. После пожара из-за потери прочности на 60-70% кирпичные стены подлежат сносу. Сама возможность того, что дом сгорит, пугает любого нормального человека. Почему-то каменные стены успокаивают. Парадоксально: пожара боятся все, но в абсолютном большинстве частных домов или квартир нет даже обычного огнетушителя.

Дома из SIP-панелей, как и все деревянные дома, имеют третью степень огнестойкости Г3.

Дело в том, что в SIP-панелях в качестве утеплителя используется пенополистирол типа ПСБ-С-25 (пенополистирол суспензионный безусадочный самозатухающий). Обычно время самостоятельного горения такого пенополистирола не превышает 4 секунд. Благодаря этому существенно снижается воспламеняемость и распространяемость пламени. При горении ПСБ-С выделяется в 8 раз меньше тепловой энергии, чем при горении сухой древесины. Температура воспламенения пенополистирола в два раза выше, чем у древесины. Поэтому для индивидуального (малоэтажного) строительства современные пенополистиролы с точки зрения пожарной опасности — совершенно безопасны. При горении пенополистирол не выделяет каких-то особых токсичных веществ. Как и при горении обычной древесины опасность представляет окись углерода (угарный газ). Пожарная безопасность любого дома в целом обеспечивается рядом мероприятий: огнезащита — конструктивная или обработка огнезащитными красками или составами, соблюдение требований устройства электропроводки, соблюдение пожарных требований устройства нагревательных приборов, печей, каминов и т.п. и просто соблюдение правил пожарной безопасности.

Обычное конструктивное решение для повышения огнестойкости стен из SIP панелей — это оштукатуривание или отделка гипсокартоном (ГКЛ), причем без направляющих профилей. Стены из SIP панелей это позволяют. Отсутствие зазора под гипсокартоном затрудняет распространение пламени. Такая стена противостоит открытому огню более 40 минут! После отделки гипсокартоном канадский дом переходит в другой класс конструктивной пожарной опасности, близкий к кирпичным домам.

Электропроводку проще и, главное, надежнее сделать открытой, она легко скрывается между двумя листами гипсокартона и далее штукатурится. Современные правила допускают скрытую проводку в утеплителе балочных перекрытий и каркасных стен. Если верить статистике, то правильно спроектированные и выполненные электропроводка и отопительные приборы (печь, камин и т.п.) и надлежащая их эксплуатация избавят Вас от пожаров в 96% случаев. Повышенная пожароопасность деревянных индивидуальных домов, к которым относятся дома из SIP — это не что иное, как миф.

Повышенная пожароопасность домов из SIP-панелей — это не что иное, как миф.

Грызуны

Это не чисто российская проблема. Грызунов полно и в развитых странах, где канадские дома эксплуатируются уже более полувека не только как жилища, но и как склады, магазины и т.п. Логично искать ответ на этот вопрос за рубежом, где опыт эксплуатации домов из SIP несравнимо больше. Так вот, согласно американским источникам какими-то особыми недостатками в отношении грызунов по сравнению с обычными деревянными домами канадские дома не обладают. Получается, что мы опять имеем дело с мифом: фактов особой «любви» грызунов к SIP панелям нет, есть одни разговоры.
Основное замечание: проблемы «SIP и грызуны» не существует! Есть проблема «грызуны и утеплители».

Именно утеплитель грызуны при наличии доступа могут повредить, нарушив теплоизоляцию дома. Не важно, какие стены утепляются: кирпичные или каркасные и какой утеплитель используется. Все современные эффективные утеплители не устоят против атаки грызунов без надлежащих мер защиты даже в многоквартирном доме на 10 этаже. В SIP конструкциях пенополистирол наглухо закрыт досками и плитами OSB.Это препятствует доступу грызунов к утеплителю. Утверждается, что особая структура плиты OSB-3 создает непреодолимый барьер для грызунов. Действительно, пропитанная связующим щепа в составе OSB твердая и хрупкая, как стекло, и работать с OSB приходится в перчатках. Сам по себе пенополистирол является несъедобным для грызунов. Обсуждая проблему грызунов, следует помнить, что последние предпочитают использовать в качестве материала своих гнезд мягкие утеплители на основе волокон, включая минвату.

Но это всё теория. На практике нам до сих пор с повреждением SIP грызунами сталкиваться не приходилось. Поэтому особые меры по защите от грызунов мы рекомендуем только тем Заказчикам, кто находится в группе риска (держит домашнюю птицу, санитарное состояние района и т.д.). Используем металлическую сетку-серпянку и обтягиваем ею все цокольное пространство до окон. В любом частном доме желательно иметь биологическое оружие — кошку или психическое оружие — ультразвуковой отпугиватель грызунов и т.д.

Грызуны — не проблема конструкции SIP-домов. Это прежде всего вопрос профилактики. Если относится безответственно — не помогут и каменные стены.

Экологичность

Что касается вредности SIP панелей для здоровья, то раньше в основном обсуждали плиты OSB-3. Для России это до сих пор новый малознакомый материал, хотя ему уже 30 лет. У многих OSB-3 ассоциируются с ДСП советских времен с их фенолами и формальдегидами.

Время не стоит на месте.

Уже давно научились делать безопасный для здоровья ДСП. А в технологии производства OSB-3 заложено использование на порядок меньшего количества связующего, чем при производстве ДСП, используемый в мебели. Информации в Интернете более, чем достаточно. Любой человек с критическим складом ума очень быстро сможет определить, где факты, а где домыслы.

Первое, что следует помнить при обсуждении вопросов экологии: SIP технология пришла в Россию из цивилизованного мира, а не из стран третьего мира.Применение смол, состоящих из собственно смолы хвойных пород деревьев, наполнителя и отвердителя, позволяет производить экологически безопасную строительную плиту, поскольку процесс полимеризации окончательно завершается минимум через месяц после прессования, и эмиссия формальдегидов, по истечении этого времени, не обнаруживается существующими измерительными приборами.

Заботясь о здоровье, больше внимания следует уделять отделочным материалам (краскам, обоям, МДФ, ламинату и линолиуму и т. п.). Что можно сказать об экологичности древесины пропитанной антисептиком? Даже отдельные предметы мебели могут представлять большую угрозу для здоровья, чем весь конструктив канадского дома.

Прочность SIP-дома

Однако во время военных действий лучше обороняться все-таки в кирпичном доме: толстые каменные стены защитят от шальной пули. Правда, битва за Ваш коттеджный поселок маловероятна, да и разбороки 90-х остались в прошлом веке. А вот во время землетрясения или урагана все таки лучше оказаться в канадском доме. Кстати в Японии частные дома, в связи с сейсмонеустойчивостью, строят преимущественно по канадской технологии. После унесшего 5000 жизней землетрясения 1995 года в г. Кобэ, где выстояли все шесть канадских домов. Так же при наводнении в г. Крымске в 2012 году. Вопрос шумоизоляции для индивидуального частного дома не стоит настолько остро, как для многоквартирного дома, расположенного на оживленной городской улице. Уже одно отсутствие беспокойных соседей «сверху» или за стеной обеспечивает тихую и спокойную жизнь. Стены из SIP панелей, не смотря на небольшую толщину, тихие.

Как и все аналогичные слоистые конструкции типа «масса-упругость-масса» SIP панель эффективно изолирует от воздушных шумов особенно в области высоких частот. Через SIP панель 174 мм облицованную с двух сторон гипсокартоном шум от телевизора или разговора из соседней комнаты практически не проникает — звук кажется более тихим и спать абсолютно не мешает. В области низких частот легкие стены проигрывают массивным. Но это теоретически. На практике, чтобы услышать шум проходящего недалеко поезда, в доме из SIP придется специально прислушаться, а докричаться с улицы до хозяев практически невозможно. И вообще, об этом можно лично спросить у людей живущих в доме из SIP, они знают точно.

В отношении ударного шума SIP панель в силу своей жесткости и малого веса особыми достоинствами не обладает. Эту особенность следует учитывать при устройстве межэтажных перекрытий из SIP панелей. Но опять же, в индивидуальном доме проблема ударного шума для перекрытий не стоит очень остро. Как правило, второй этаж это зона отдыха, а не занятий спортом. Если пол второго этажа застелить ковролином, шагов не будет слышно при любой конструкции перекрытий.

SIP-панели (СИП-панели) обладают достаточной прочностью для построения многоэтажного дома.

Вентиляция

Излишняя влага должна удаляться из помещения не через стены, а посредством вентиляции. В помещениях с повышенной влажностью (кухня, санузлы) система вентиляции (естественная или принудительная) обязательны в любых жилых домах. В других помещениях достаточно регулярного проветривания. Помним: окна ПВХ герметичны.

Многие связывают вопрос вентиляции с низкой паропроницаемостью SIP панелей. Точка росы в канадских домах находится снаружи, а в каменных домах точка росы оказывается на внутренней поверхности стен. Как следствие образуется конденсат на поверхности, а это отвалившаяся краска, штукатурка или отклеившиеся обои. Неправильное утепление каменных стен приводит к образованию сырости, плесени и т. п.

«Дышащие» (паропроницаемые) каркасные стены — это ахинея. Результат такого «дыхания» — быстрое гниение каркаса и усадка утеплителя в стенах и еще теплопотери и сквозняки.

Высокую теплоэффективность домов из SIP уже обсудили. А как же наше жаркое лето? Но если ночью жарко, то без кондиционера уже не обойтись. Дом как «термос» на тепло и на холод. Соответственно установленный, например, над лестничным маршем мощная сплит-система будет поддерживать прохладу практически во всем доме.

Вентиляция дома определяется не технологией строительства, а системой вентиляции.

Долговечность

Ничего нет вечного. Но на наш век точно хватит! Часто, ссылаясь на канадские компании, пишут о 150-летнем сроке службы канадского дома.

Вообще долговечность дома зависит не столько от выбора материала и технологии строительства дома, сколько от того, как он построен и обслуживается. Своевременно ли было заменено кровельное покрытие, был ли установлен вентилируемый фасад например. Обычные деревянные сараи, саманные дома без фундаментов и биозащиты стоят более полувека.

«Дома из SIP для нищих»

Просто посмотрите варианты комплектаций и цен домов из SIP-панелей:

Комплектации и цены

По совокупности показателей SIP панели — лучший материал для возведения стен энергоэффективного дома. У канадской технологии, по нашему мнению, просто нет конкурентов, если речь идет о строительстве современного дома.

Задайте все ваши вопросы

У вас есть вопросы. Просто позвоните по телефону +7 (863) 2-176-076 или оставьте свой номер телефона, мы позвоним Вам за свой счет.

Нажимая на кнопку, вы даете согласие на обработку своих персональных данных

+7 (958) 574-70-70

Отдел продаж

+7 (863) 2-176-076

+7 (958) 544-49-20

Проектный отдел

+7 (908) 170-24-60

Адрес:

г. Ростов-на-Дону
ул. Доватора 142 а/37, оф.48, второй этаж. Ориентир: издательство «МОЛОТ»

goodwell2017@yandex. ru

Время работы:

пн-пт: с 9:00 до 18:00
сб: с 10:00 до 14:00
вс: выходной, но работают телефонные консультации

+7 (958) 574-70-70

Отдел продаж

+7 (863) 2-176-076

+7 (958) 544-49-20

Проектный отдел

+7 (908) 170-24-60

Адрес:

г. Ростов-на-Дону
ул. Доватора 142 а/37, оф.48, второй этаж. Ориентир: издательство «МОЛОТ»

[email protected]

Время работы:

пн-пт: с 9:00 до 18:00
сб: с 10:00 до 14:00
вс: выходной, но работают телефонные консультации

7 преимуществ строительства домов из сип-панелей с ЦСП

Главная

Блог

Полезная информация

7 преимуществ строительства домов из СИП-панелей с ЦСП


Не так давно появился новый материал для быстровозводимых домов по канадской технологии – СИП-панели из ЦСП (цементно-стружечных плит).

Что это такое? Какие преимущества такого вида сип-панелей перед классическими панелями из ориентированно-стружечных плит ОСП-3? Давайте разберемся.

Что же это такое ЦСП?


Начнем с того, что ЦСП – это цементно-стружечная плита, основными компонентами которой являются: древесная стружка 60%, портландцемент (38%) и минеральные добавки (2%).


Материал имеет вид строительных листов, размеры которых  2700х1250 мм и 3200х1250 мм. Толщины разные. Отсюда и аналогичные размеры СИП-панелей из ЦСП.


Также как и в ориентированно-стружечных плитах в ЦСП используется древесная стружка. Вот только склеена она между собой не синтетическими растворами с содержанием формальдегидных смол как в ОСП-3 (в пределах допустимых норм, до 4 мг/100 г продукта для ОСП-3 Талион Ультралам), а портландцементом.


Такой цементный раствор абсолютно не содержит формальдегидных примесей. Цемент должен быть качественным — марка не ниже 500.


В портландцемент добавляют два вида стружки – мелкую и среднюю, а вот для ее получения используют преимущественно древесину хвойных пород.


Всю смесь заливают водой. После тщательного перемешивания консистенция выкладывается под пресс, где формируется панель ЦСП. Требуется поддерживание температуры +90 °C для того, чтобы материал затвердел. Для этого понадобятся две недели.


Плиты для внутренней отделки дополнительно шлифуются. Для экстерьера — после полного затвердевания отправляются на склад, минуя дополнительную шлифовку.


Характеристики и особенности материала


Плиты из ЦСП используют во многих строительных направлениях. Ими обшивают внутренние и наружные стены, облицовывают колонные элементы, стягивают напольные покрытия и кровлю, а также используют при обустройстве навесных вентилируемых фасадов. Основными конкурентами плит из ЦСП можно назвать фанеру, гипсокартон и древесно-волоконные плиты. К плюсам использования ЦСП относят:


  • экологичность – отсутствие выделения вредных веществ как при производстве, так и при использовании;


  • невозможность электризоваться;


  • на этом материале не появляются плесень, грибок и бактерии;


  • пожаробезопасность (трудновоспламеняемый материал Г1).

Преимущества СИП-панелей из ЦСП.


Цементно-стружечные плиты за счет своих преимуществ активно используются в СИП-домостроении. СИП-панели из цементно-стружечных плит обладают теми же преимуществами, что их основной материал. Компания Илья-Строй в производстве СИП-панелей использует ЦСП от производителя Тамак. Цены на такие панели вы можете посмотреть здесь — СИП-панели из ЦСП.


СИП-дом из СИП-панелей с ЦСП это:


1. Экологичность: в последнее время возникает много споров насчет экологичности ориентированно-стружечных плит (ОСП-3), что отпугивает некоторых заказчиков от СИП-технологии. Таким заказчикам стоит рассмотреть возможность строительства дома из СИП-панелей с ЦСП. Материал не содержит формальдегидных смол — его можно применять как для фасадов, так и для внутренней отделки помещений.


2. Пожаробезопасность: класс горючести ЦСП — Г1 (трудновоспламеняемы) против Г4 у ОСП-3. (горючие).  Дом из таких панелей более пожароустойчив.


3. Влагостойкость:  за счет склейки древесной щепы портландцементом сип-панели не боятся влаги, не разбухают в отличие от ОСП-3.


4. Стойкость к грибку и плесени: даже при высокой влажности внутри помещений отсутствует риск развития на стенах вашего дома любых грибков и плесени. Особенно это акутально для стен в сантехнических узлах.


5. Экономия на отделке:  стены и перекрытия из ЦСП не боятся влаги, не выделяют формальдегид, пожароустойчивы, соответственно можно сразу приступать к финишной отделке помещения, минуя черновые работы. (например, обшивка гипсокартоном, ГВЛ-листами в санузлах, наливные полы и т.д.)


6. Шумоизоляция: стены из СИП-панелей с ЦСП — это снижение проникновения шумов с улицы.


7. Морозостойкость: отсутствие деформации стен даже после сильных перепадах температур.



Стоит отметить и тот факт, что цементно-стружечные плиты и СИП-панели из них производятся исключительно по ГОСТу.

Возврат к списку

0
Список товаров в корзине

Ваша корзина пуста

Экскурсия по заводу компании РУССИП

Сип панели под ключ быстро и качественно изготавливаются по уникальным технологиям с использованием надежных, прочных материалов. Применение высококачественной продукции обеспечивает возможность строить комфортные, уютные и красивые дома. Посетить современное производство по выпуску продукции может каждый заказчик.

Компания Руссип имеет свой собственный завод по производству комплектов домов из сип панелей по канадской технологии, площадью 5200 м2, из которых 1200 м2 составляет производство по обработки древесины, 980 м2 – производственная линия по изготовлению сип, и около 3000 м2 – складские помещения для хранения готовой продукции.

Завод расположен на земле в 4,5 Га, находящиеся в собственности компании Руссип. В отличии от других компаний производителей, которые завышают стоимость домов из-за аренды производственных мощностей и складских помещений, компания Руссип, обладая собственным заводом и земельными ресурсами, может сократить расходы на стоимость комплекта дома. Мощность производства составляет около 6000 м2 в месяц, что соответствует порядка 40 домов, площадью в 150 м2 в одну смену. Производство обладает резервным запасом электроэнергии, благодаря которому процесс производства позволяет оставаться непрерывным.

Сип панели изготавливаются на современном автоматизированном оборудовании, как европейских производителей, такие как ALTERDORF, HOLZHER, так и российских производителей, разработанных специалистами г. Воронежа.

Линия по изготовлению сип панелей «Руссип» предназначена для производства сип панелей на основе ОСП и пенополистирола. Она оснащена тремя основными частями:

1 часть — Блок нанесения клея на SIP панели.

Блок представляет собой портал нанесения клея, состоящий из раздаточной флейты, компрессора, насоса, емкости для клея и пульта управления линией. Клей подается из бака, который установлен на пьедестал. Подача клея осуществляется специальным насосом, а нанесение клея на плиту OSB или на пенополистирол производится с помощью «флейты». Скорости движения портала и подачи клея — регулируются пультом управления. Клей используется однокомпонентный полиуретановый. Отвердителем является вода, которая разбрызгивается через отдельные форсунки. Промывка флейты проводится после рабочего дня.



2 часть — Сборки СИП панели.

Сборка состоит из специально разработанного стапельного стола, регулируемого магнитными клапанами для калибровки и достижения полной геометрии самой панели, исключая всевозможные зазоры между плитой ОСП и пенополистиролом, а также момент перепрессования и расщепления пенополистирола и прилегания равномерного распределения клея. Для точной сборки сип панелей предусмотрены специальные упоры – кондукторы, чтобы не допустить сдвиг панелей.

3 часть. Прессование SIP панели.

При прессовании из СИП панели выдавливается воздух, а также происходит плотная фиксация пенополистирола с плитами OSB до момента полного склеивания. В пресс подается по шесть SIP панелей. Время прессования панелей можно изменить с пульта управления. Поднятие и опускание пресса тоже осуществляется с пульта. Пресс работает как в ручном, так и в автоматическом режиме.

Каждый пресс оснащен шестью пневмопрессами, которые при давлении воздуха 5 атм. обеспечивают усилие и равномерно распределяют его по всей поверхности сэндвич-панели. После выдержки под прессом порядка 10 мин. готовые панели подаются на приемный стол, с которого грузоподъемными механизмами складируется в цехе.


Система управления процессом сушки


Собственный деревообрабатывающий цех



После того, как производство каркасного дома из СИП-панелей завершено, и комплект дома готов, организовывается доставка панелей на объект и начинается монтаж дома. На строительной площадке происходит лишь сборка коттеджа из заготовок, произведенных на заводе Russip. Особым преимуществом является то, что каждая сэндвич-панель поставляется на площадку с защитным покрытием — это позволяет вести строительство в любое время года

Все материалы, которые используются в производстве панельно-каркасных домов Russip, имеют необходимые сертификаты:

  • плиты OSB: сертификат соответствия и санитарно-эпидемиологическое заключение;
  • пенополистирол: сертификат пожарной безопасности и санитарно- эпидемиологическое заключение;
  • клей однокомпонентный: санитарно-эпидемиологическое заключение.

Мы представляем Вам наше производство таким, какое оно есть, без постановочных фото и фотошопа, без использования фрагментов чужих зарубежных видео, как это делают многие компании

На фотографиях в представленном видеоролике Вы видите наши собственные станки, рабочих и помещения. Мы уверены в своих технологиях и специалистах. А качество нашей продукции говорит само за себя.

Часто задаваемые вопросы о структурно-изолированных панелях (SIP)

Нажмите здесь, чтобы загрузить эти вопросы и ответы по SIP для дальнейшего использования.

Структурные изолированные панели (SIP) представляют собой высокоэффективные строительные панели, используемые для полов, стен и крыш жилых и небольших коммерческих зданий. Панели изготавливаются путем прокладывания сердцевины жесткой пенопластовой изоляции между двумя конструкционными облицовками, такими как ориентированно-стружечная плита (OSB). Другие материалы кожи могут использоваться для определенных целей. SIP изготавливаются в условиях заводского контроля и могут быть разработаны по индивидуальному заказу для каждого проекта. Результатом является чрезвычайно прочная, энергоэффективная и экономичная система здания. Строительство с SIP сэкономит вам время, деньги и труд.

Дома из SIP строятся намного быстрее, чем здания с традиционным каркасом. Согласно независимому исследованию, проведенному Р.С. Означает. Панели изготавливаются размером от 8 на 24 фута, поэтому целые секции стен и крыши могут быть установлены быстро, что сокращает время высыхания. SIP готовы к установке, когда они прибывают на строительную площадку, что устраняет время, необходимое для выполнения отдельных операций на строительной площадке по созданию, изоляции и обшивке каркасных стен. Электрические каналы обычно предусмотрены в сердцевине панелей, поэтому нет необходимости просверливать шпильки для проводки.

Строители могут сэкономить деньги за счет снижения затрат на строительство и рабочую силу. Высокоэффективная оболочка здания часто позволяет уменьшить размеры оборудования HVAC и свести к минимуму количество воздуховодов. Строители также могут значительно сократить количество отходов на стройплощадке и временное отопление во время строительства. Домовладельцы, которые включают другие энергоэффективные функции в дом SIP, могут сэкономить на коммунальных услугах на 50 процентов и более. В примере 2021 года для типичного дома площадью 2000 квадратных футов использование SIP экономит более 16 000 долларов США только за счет устранения затрат на сырье 2 x 4 из-за высокой стоимости пиломатериалов по сравнению с OSB, используемыми для SIP. См. 2021 блог на эту тему.

Структурные теплоизоляционные панели являются одной из наиболее экологичных доступных строительных систем. Оболочка здания SIP обеспечивает непрерывную изоляцию, чрезвычайно герметична, позволяет лучше контролировать качество воздуха в помещении, снижает количество строительных отходов и помогает экономить природные ресурсы. Анализ жизненного цикла показал, что дома из SIP оказывают огромное положительное воздействие на окружающую среду за счет снижения энергопотребления и выбросов парниковых газов на протяжении всего жизненного цикла дома. Конструкции SIP могут сэкономить на 45% больше CO2 с окупаемостью энергии за 5,1 года и окупаемостью парниковых газов за 3,8 года по сравнению с примерами из стержневого каркаса. Узнайте больше на нашем страница устойчивого строительства .

Структурные характеристики СИП аналогичны стальным двутавровым балкам. Облицовочные плиты OSB действуют как полка двутавровой балки, а сердцевина из жесткого пенопласта образует стенку. Эта конструкция дает SIP преимущество при работе с сжимающими нагрузками в плоскости. SIP используются для конструкций с сильным ветром, превышающим 180 миль в час, и одобрены для строгих зон Флориды с высокими скоростями ураганов (HVHZ). Несущая площадь SIP эквивалентна зданию с каркасом 2 x 10 с шагом 16 дюймов в центре.

SIP могут быть спроектированы для большинства приложений. Подробную информацию о структурных характеристиках SIP можно получить у производителей-членов SIPA. Для получения дополнительной информации загрузите бесплатный документ SIP Design Best Practices 3 — SIP Structural Capabilities .

Высокопроизводительный корпус здания SIP часто позволяет использовать меньшее оборудование HVAC. Важно работать с квалифицированным специалистом по ОВиК, который может точно оценить низкий уровень инфильтрации воздуха в SIP-доме или коммерческом здании. Правильный выбор размеров системы ОВКВ имеет решающее значение, поскольку система ОВКВ негабаритных размеров не сможет достичь стабильной производительности, для которой было разработано оборудование. Оборудование HVAC с коротким циклом будет менее энергоэффективным и потребует большего обслуживания, чем оборудование HVAC надлежащего размера. Для получения дополнительной информации загрузите бесплатную брошюру Передовой опыт проектирования SIP 2 — Системы HVAC с SIP .

Здания SIP чрезвычайно герметичны, скорость утечки воздуха составляет менее 3 воздухообменов в час при давлении 50 Па (3,0 ACH50) и требуется механическая вентиляция. Вентиляционные системы подают свежий воздух в здание в контролируемых количествах и удаляют влажный и застоявшийся воздух наружу. Ограничивая воздухообмен контролируемыми системами вентиляции, дома SIP позволяют фильтровать весь поступающий воздух от аллергенов и осушать его, улучшая качество воздуха в помещении. Правильная вентиляция важна во всех домах для сохранения качества воздуха в помещении. Дополнительную информацию см. в 50-минутном обучающем видео SIPA 9.0021 Интеграция механических систем с SIP .

Герметичность оболочки здания SIP предотвращает доступ воздуха внутрь дома, за исключением контролируемых количеств. Контролируемая внутренняя среда здорова и комфортна. Влажность можно легче контролировать в доме из SIP, в результате чего дом становится более комфортным для жильцов и менее подверженным росту плесени и пылевым клещам.

Как и все здания с деревянным каркасом, SIP представляют управляемый риск возникновения пожара, если их конструкция отвечает требованиям пожарной безопасности, перечисленным в строительных нормах и правилах. Жилые нормы обычно требуют нанесения 15-минутного огнестойкого теплового барьера на внутреннюю часть всех жилых строений, что достигается путем нанесения 1/2 дюйма. толстый гипсокартон или материал с эквивалентными тепловыми характеристиками.

Легкие коммерческие или многоцелевые здания с классом огнестойкости V типа часто требуют одночасовой огнестойкости и/или спринклерных систем. Многие производители SIP могут предоставить проверенные сборки как для стен, так и для крыш, которые соответствуют одночасовым испытаниям на огнестойкость, изложенным в ASTM E 119. Обратитесь к местному производителю за конкретными сборками.

Многие производители SIPA участвуют в одночасовом пожарном листе Intertek для конкретных сборок SIP.

SIP совместимы практически с любой системой здания. Стеновые панели могут располагаться на различных материалах фундамента, в том числе на литом бетоне, блоках или изолированных бетонных формах. SIP имеют размеры, позволяющие принимать пиломатериалы по размерам, и полностью совместимы с каркасом из палочек. Строители могут выбрать строительство со стенами из SIP и традиционной ферменной крышей или со стенами из стержней и крышей из SIP с небольшими трудностями. SIP также популярны как метод обеспечения хорошо изолированного ограждения здания из деревянного каркаса и стальных конструкций.

Большая часть конструкций из SIP-панелей очень похожа на обычный каркас. СИП принимают габаритные пиломатериалы и скрепляются между собой при помощи скоб, гвоздей или шурупов. Правильная герметизация очень важна при сборке SIP. Все стыки должны быть герметизированы специально разработанным герметиком SIP или пенопластовым герметиком, а в некоторых случаях и самоклеящейся лентой SIP. SIP также требуют рассмотрения того, как панели будут размещаться на рабочей площадке. Хотя меньшие панели размером 8 на 4 фута можно установить вручную, более крупные панели размером 8 на 24 фута требуют использования оборудования для разгрузки и установки. Для получения более полной информации загрузите бесплатную брошюру Здание с SIP: НЕОБХОДИМО ЗНАТЬ .

Модификацию на месте можно легко выполнить с помощью нескольких дополнительных специальных инструментов SIP. Крупногабаритные панели можно разрезать с помощью дисковой пилы или приспособления для резки балок к циркулярной пиле. Затем пенопластовый сердечник может быть утоплен для шлицев или размерных пиломатериалов с помощью совка для пены с горячей проволокой или специальной насадки для угловой шлифовальной машины.

Электрические провода протягиваются через предварительно прорезанные каналы внутри сердцевины панелей, называемые «канавками». Чейз добавляется в процессе производства в соответствии с электрическим проектом дома. Электрики могут прокладывать провода через отверстия в панелях, не сжимая изоляцию и не просверливая шпильки.

Хотя термиты не питаются сердцевинами панелей из пенопласта, были случаи, когда эти насекомые выдалбливали сердцевины панелей и использовали их в качестве места для гнездования. Чтобы предотвратить это, многие производители предлагают SIP-панели с пропитанной боратом пеной и/или OSB. Термитов также можно отпугнуть за счет использования специально разработанной стальной сетки на стыке фундамента. Обе эти обработки очень эффективны, но они не заменяют тщательную профилактику и уход за термитами, как и в случае любой другой деревянной конструкции.

Если панели повреждены, инженер-строитель должен оценить повреждение, чтобы определить, что является косметическим, а что структурным. Если повреждение только косметическое, то необходимо определить и зафиксировать источник влаги, будь то изнутри или снаружи. Если повреждение структурное, то необходимо определить источник проблемы и найти структурное решение проблемы. Это может быть сделано либо путем модификации панелей на месте, либо путем замены панелей, в зависимости от степени повреждения. В случае повреждения панелей следует уведомить производителя и монтажника панелей. Есть члены SIPA, которые могут выступать в качестве консультантов, чтобы оценить ущерб и рекомендовать стратегии ремонта или замены.

Некоторые производители кровли дают гарантию на битумную черепицу поверх невентилируемых SIP-крыш, в то время как другие аннулируют гарантию из-за более высокой температуры гонта. Исследования, проведенные Building Science Corporation, показывают, что, хотя температура битумной черепицы немного увеличивается (2–3 градуса по Фаренгейту) в сборке невентилируемой крыши, цвет черепицы и ориентация крыши оказывают гораздо более сильное влияние на долговечность черепицы. Согласно Руководству строителя по структурно-изолированным панелям (SIP) , опубликованном Building Science Corporation, типичное сокращение срока службы черепицы по сравнению с невентилируемой кровлей SIP составляет от одного до двух лет.

Строители, стремящиеся соблюдать гарантии производителя кровли, могут выбрать из множества более прочных кровельных материалов, не содержащих асфальт, или предусмотреть вентиляционное пространство между кровельными панелями SIP и кровельным материалом (известное как холодная или вентилируемая крыша).

Зона внутри оболочки здания SIP считается кондиционируемым пространством и будет вентилироваться системой HVAC здания. Нет необходимости предусматривать вентилируемый чердак под СИП-кровлей, и это нанесет ущерб кондиционируемому пространству здания.

Некоторые специалисты по строительству рекомендуют вентилировать крышу, создавая воздушное пространство между SIP-панелями крыши и кровельным материалом (так называемая «холодная крыша»). Эта передовая практика не является обязательным требованием для зданий SIP, но является разумной дополнительной мерой для повышения долговечности и влагостойкости здания.

Начните с загрузки обзорного документа Проектирование с использованием SIP: КОНСТРУКТИВНЫЕ СООБРАЖЕНИЯ. Узнайте больше из часового обучающего видео Базовое проектирование и проектирование SIP .

Дополнительные ресурсы см. на веб-странице SIPA Designing with SIP или обратитесь к местному производителю SIP.

Информацию о ценах можно получить, обратившись к любому производителю или дилеру/дистрибьютору SIPA. Тем не менее, цена материала не отражает экономию труда, которую можно получить при строительстве SIP.

Исследование, проведенное R.S. Минс показывает, что строительство с использованием SIP-панелей может сократить трудозатраты на каркасные, электрические и сантехнические работы на целых 55 процентов по сравнению с обычным деревянным каркасом. Строители также могут рассчитывать на снижение затрат на утилизацию отходов на стройплощадке и экономию на оборудовании ОВКВ. Экономия усилий по установке дверей, окон, шкафов и гипсокартона и отказ от непрерывной изоляции (ci) являются типичными. Если принять во внимание все эти факторы, строительство с использованием SIP часто обходится дешевле, чем с использованием других строительных систем.

Строительство SIP признано Международным советом по строительным нормам и правилам, которые используются большинством юрисдикций в США. SIP также одобрены штатом Флорида для зон с высокой скоростью ураганов (HVHZ).

 Для жилых зданий специальные методы строительства стеновых систем SIP включены в Раздел R610 Международного жилищного кодекса 2018 года. Для приложений, выходящих за рамки раздела R610, строительный инспектор обычно требует, чтобы лицензированный инженер или архитектор утвердил планы здания до начала строительства. В районах с сильным ветром, высокой сейсмической активностью и коммерческих зданиях всегда требуется разрешение инженера.

Строители должны ознакомиться с инструкциями производителя сайдинга по установке, чтобы узнать, как прикрепить их продукт к SIP. Поскольку в СИП используется очень мало твердых пиломатериалов, при креплении внешней облицовки часто требуется повышенный график креплений.

Если производитель сайдинга не дает рекомендаций по креплению своей продукции к SIP, лицензированный архитектор или инженер может рассчитать соответствующую частоту крепления, получив от производителя SIP информацию о возможностях выдергивания крепежа.

Также важно соблюдать надлежащие процедуры управления влажностью при нанесении любого типа облицовки на SIP. В Руководстве строителя по структурно-изолированным панелям (SIP) содержится подробная информация по креплению различных типов облицовочных материалов. За исключением металлического и винилового сайдинга, в Руководстве строителя рекомендуется, чтобы все облицовочные материалы устанавливались с дренажным зазором между облицовкой и атмосферостойким барьером в климатических условиях со средним годовым количеством осадков более 20 дюймов.

Гребень гонта представляет собой вздутие битумного кровельного материала, возникающее вдоль стыков инженерных деревянных панелей, используемых в кровельных работах. Это редкое явление вызвано изменением содержания влаги в обшивке крыши и встречается в традиционных кровельных конструкциях с фермовым каркасом, а также в кровельных конструкциях SIP.

Выступы, вызванные расширением кровельных SIP-панелей, могут быть эстетическим недостатком, но они не влияют на характеристики кровли или кровельных SIP-панелей.

Несколько сборок, препятствующих гребенчатой ​​черепице, описаны в Руководстве строителя по структурно-изолированным панелям (SIP) . Задание холодной кровли (вентилируемая сзади) или просто обшивка кровли дополнительным слоем OSB, уложенным в шахматном порядке поверх стыков панелей, исключит возможность нарезки гонта. В качестве альтернативы вместо битумной черепицы можно использовать деревянную черепицу, деревянную черепицу или металлическую кровлю со стоячим фальцем.

Значения R для SIP зависят от толщины SIP и типа используемого материала сердцевины. См. SIPA Таблица значений R для минимальных значений R для общедоступных SIP.

Статические значения сопротивления теплопередаче, как и приведенные в таблице, оценивают эффективность изоляционного материала. Однако они не точно описывают, как продукты работают в реальных условиях. При установке стекловолокна или других типов изоляции они устанавливаются вокруг структурных элементов из дерева или металла, которые имеют очень плохие изоляционные свойства. Установленные на месте изоляционные материалы также подвержены дефектам монтажа.

Окриджская национальная лаборатория Министерства энергетики изучила и протестировала работу целых стеновых конструкций на больших участках. Полученные данные R-значения для всей стены показывают, что 4-дюймовая стена SIP с рейтингом R-14 превосходит стену 2 × 6 с изоляцией из стекловолокна R-19. Для получения более подробной информации загрузите бесплатную версию SIP Design Best Practices 1: High-Performance SIP Building Envelope .

Для большинства приложений SIP структурно самодостаточны. Структурные характеристики SIP аналогичны стальным двутавровым балкам. Облицовочные плиты OSB действуют как полка двутавровой балки, а сердцевина из жесткого пенопласта образует стенку. Эта конструкция чрезвычайно прочная и устраняет необходимость в дополнительном каркасе.

В тех случаях, когда точечная нагрузка от балки или перемычки требует дополнительной поддержки, на месте соединения панелей в плоскости устанавливаются двухмерные деревянные шлицы или шлицы из инженерной древесины.

SIP также используются в качестве навесных стен для конструкций из стального или деревянного каркаса. В крупных коммерческих приложениях SIP могут минимизировать количество необходимой структурной поддержки и снизить материальные затраты.

В кровельных конструкциях SIP опираются на балки и прогоны для поддержки. SIP могут охватывать большие расстояния, позволяя использовать минимальное количество структурных опор. Встраивание двутавровых балок в крыши SIP также может легко увеличить пролеты крыши и нагрузки.

Встраиваемые светильники никогда не должны быть встроены в конструкционные изолированные панели. Для установки встраиваемых светильников необходимо соорудить внутренний софит. В настоящее время более энергоэффективные, современные и тонкие светодиодные светильники заменили потребность во встроенных светильниках.

Звукоизоляция SIP-стены зависит от толщины нанесенного гипсокартона, нанесенной внешней отделки и толщины используемого изоляционного пенопластового сердечника. SIP особенно эффективно блокируют высокочастотный шум, и большинство домовладельцев отмечают тихий комфорт дома SIP. Однако низкочастотные звуки не так эффективно останавливаются оболочкой здания SIP.

Для многоквартирных и коммерческих зданий универсальный коэффициент звукопередачи (STC) используется для определения звукостойкости стеновых конструкций. Доступны сборки с различными рейтингами STC, включая варианты с рейтингом STC более 50 для разделительных стен в многоквартирных домах. Производители SIP могут предоставить дополнительную информацию об этих сборках.

Воздушные или пароизоляционные барьеры не требуются в зданиях из SIP, поскольку правильно герметизированные SIP создают воздушный барьер, соответствующий нормам, с рейтингом проницаемости менее 1,0 перм. Кроме того, вспененный сердечник SIP является сплошным и непрерывным по всей стене, что устраняет проблемы конвекции и конденсации, которые могут возникнуть в полых стенах.

Это не следует путать с требованием о внешних водонепроницаемых барьерах, которые защищают все внешние деревянные конструкции от объемной воды. Подробные рекомендации по пароизоляции см. в Руководстве строителя по SIP Джозефа Лстибурека.

Сантехника не должна располагаться в наружных стенах SIP из-за возможности образования конденсата или замерзания трубопроводов в холодном климате. На этапе проектирования проекта вся сантехника должна быть перенесена на внутренние стены.

Если сантехника должна быть расположена на внешней стене, рекомендуется установить на внутренней стороне стены накладную канавку, чтобы скрыть сантехнику. Другой вариант — соорудить небольшой участок стены с использованием обычного деревянного каркаса, по которому можно провести водопровод. Сантехнические проходки, такие как дренажные отверстия (DWV), могут быть размещены через SIP, если они тщательно герметизированы для предотвращения проникновения воздуха.

Рекомендуется, чтобы производители шкафов предоставили инструкции о том, как прикрепить их продукт к SIP. Как правило, требуется увеличенный график крепежа. Другой вариант — установить фанерные полосы позади шкафов, чтобы обеспечить дополнительную прочность крепления для крепежа. Из-за последовательной, плоской природы SIP-стен шкафы обычно легче висят с меньшим количеством неровностей при установке.

Если производитель шкафа не дает рекомендаций по креплению своего продукта к SIP, лицензированный архитектор или инженер может рассчитать соответствующую частоту крепления, получив информацию о возможностях выдвижения крепежа от производителя SIP.

Водо- и воздухонепроницаемая оболочка здания SIP является основой успешной стратегии борьбы с плесенью. Чрезвычайно низкий уровень инфильтрации воздуха в SIP-зданиях позволяет подавать поступающий воздух в контролируемых количествах с помощью оборудования для обработки воздуха. Надлежащее осушение поступающего воздуха в соответствии со стандартами ASHRAE создаст среду, в которой плесень физически не сможет расти.

В дополнение к созданию воздухонепроницаемой конструкции SIP являются прочными и не имеют полостей в стене, где влага может конденсироваться и вызывать невидимый рост плесени.

Для домовладельцев первым шагом является поиск качественного строителя, имеющего опыт строительства SIP. Опытный разработчик SIP будет управлять процессом преобразования и проверки плана. Выполните поиск в Справочнике членов SIPA, чтобы найти опытного строителя SIP в вашем регионе. Рассмотрите возможность использования Мастера SIP Builder, сертифицированного SIPA, который завершил 9Программа 0003 Building Education with SIPs Training (BEST) . Вы можете найти их в каталоге.

Для строителя, который хочет начать свой первый проект SIP, первым делом нужно найти производителя или дилера/дистрибьютора, с которым можно работать, и изучить некоторые из множества доступных образовательных ресурсов.

Строительство дома из SIP или коммерческого здания начинается со строительной документации. Как только строительные документы попадают в руки производителя SIP, дилера / дистрибьютора или специалиста по проектированию, они преобразуются в рабочие чертежи SIP, в которых указаны размеры каждой отдельной панели.

Рабочие чертежи проверяются строителем, инженером, владельцем здания и другими заинтересованными сторонами. После окончательной доработки рабочих чертежей SIP изготавливаются и отправляются на строительную площадку для установки. Для получения дополнительной информации просмотрите получасовые обучающие видеоролики о процессе заказа SIP и чертежах компоновки SIP . Для получения более полной информации о процессе загрузите бесплатную брошюру Проектирование с использованием SIP: ВОПРОСЫ ПРОЕКТИРОВАНИЯ .

Для специалистов-строителей, компетентных в стандартных технологиях деревянного каркаса, задача изучения SIP не представляет сложности. Программа для зарегистрированных строителей SIPA представляет собой онлайн-курс обучения, в котором рассказывается, что нужно знать строителям об установке SIP. На веб-сайте SIPA представлены подробные обучающие видеоролики по конкретным аспектам строительства SIP. 20-страничная брошюра Здание с SIP: НЕОБХОДИМО ЗНАТЬ доступна для бесплатного скачивания .

 Многие производители SIP и дилеры/дистрибьюторы также предлагают техническую помощь на месте для строителей, которые плохо знакомы со строительством SIP.

Существует ряд ресурсов по конструкционным теплоизоляционным панелям:

Строители могут принять участие в онлайн-курсе по установке SIP в рамках программы SIPA Registered Builder Program .

 SIPA предлагает курсы повышения квалификации AIA  для профессионалов в области дизайна.

Просмотрите публикации в интернет-магазине SIPA. Руководство строителя по структурно-изолированным панелям (SIP) Джозефа Лстибурека — это популярная книга, содержащая множество информации. Основы представлены в бесплатных брошюрах Проектирование с использованием SIPS: ВОПРОСЫ ПРОЕКТИРОВАНИЯ и Строительство с использованием SIP: НЕОБХОДИМО ЗНАТЬ . Брошюры серии SIP Best Practices посвящены десяти ключевым темам для строителей и проектировщиков.

Компания «Блэк Бразерс» | Эффективное ламинирование структурно-изолированных панелей или СИП-панелей

Эффективное ламинирование структурно-изолированных панелей или SIP-панелей

Справочная информация

Во многих жилых и некоторых коммерческих строительных проектах эффективно используются структурно-изолированные панели, особенно для боковых стен и крыш. Эти панели, также называемые SIP, обычно состоят из OSB (ориентированно-стружечная плита), ламинированного с обеих сторон сердцевиной из EPS (пенополистирола) с использованием водоэмульсионного клея. Основной материал обычно имеет размер 4 х 8 футов, а оболочка имеет ширину 4 или 8 футов, длину до 24 футов или, в некоторых случаях, 28 футов. Ламинируя их в контролируемых заводских условиях, можно точно предсказать эксплуатационные характеристики продукта.

Панели этого типа быстро и легко монтируются и обеспечивают большую экономию энергии по сравнению с традиционными методами строительства. Панели, вырезанные на заводе, позволяют создавать различные архитектурные решения, которые ранее считались непрактичными.

Некоторые другие панели, которые могут использоваться для ограждений террас, офисов на заводе и других подобных приложений, могут быть изготовлены путем ламинирования алюминия или стеклопластика непосредственно на материал сердцевины из пенополистирола. В этом случае, поскольку обшивка представляет собой непористый материал, используется однокомпонентный жидкий уретан, отверждаемый влагой, но в целом производство панелей аналогично.

Общее требование ко всем панелям этого типа заключается в том, что они должны иметь нескользящее структурное соединение, они должны быть плоскими и должны быть изготовлены с определенной толщиной, чтобы соответствовать другим компонентам.

Типы клея

Для изготовления SIP-панелей обычно используются двухкомпонентный водоэмульсионный клей, используемый для ламинирования панелей с пористым покрытием, и однокомпонентный жидкий уретановый клей, используемый для непосредственного ламинирования непористого покрытия. к ЭПС. Любой из этих клеев может обеспечить необходимую устойчивость к влаге, ползучести и температуре, необходимую для конструкционного клея. Производитель SIP-панелей должен работать с соответствующим органом по сертификации, чтобы убедиться, что выбранный продукт соответствует требованиям работы.

Время прессования с клеем эмульсионного типа составляет от 45 до 60 минут, а с жидким уретановым клеем может варьироваться от 1-1/2 до 2 часов. Это необходимо учитывать при выборе клеевой системы.

Система холодного прессования для ламинирования

Хотя для изготовления SIP-панелей использовались различные методы, многие производители предпочитают использовать клеераспределитель и один или несколько прессов Air Pod Platen для изготовления панелей этого типа. На приведенном ниже рисунке показана такая компоновка линии с использованием распределителя клея шириной 56 дюймов для нанесения клея на основные компоненты и одного пресса Air Pod шириной 24 фута с возможностью добавления второго пресса позднее.

Несмотря на то, что двумя основными элементами оборудования являются распределитель клея для нанесения клея и пресс для приложения давления во время «схватывания» клеевой линии, вспомогательное оборудование для обработки, конвейеры, тележки и т. д. дополняют систему и делают операция более эффективна. Показанная система может производить (80) панелей размером 4 фута x 24 фута в день на основе панелей номинальной толщины 6 дюймов с использованием эмульсионного клея со временем прессования 60 минут.

Нанесение клея

Устройство для нанесения клея Black Bros. #775 быстро и эффективно наносит равномерный слой клея как на верхнюю, так и на нижнюю поверхности основного материала за один проход через машину. Распределитель клея обычно имеет специальное отверстие, позволяющее склеивать пенопластовые сердечники толщиной до 12 дюймов. Рифленые валы из неопрена используются для нанесения эмульсионного клея, а гладкие валы из EPDM используются для отверждаемого жидким уретаном.

Точный контроль нанесения клея важен по нескольким причинам. Во-первых, точная норма внесения поможет контролировать стоимость используемого клея. Его также можно отрегулировать, чтобы компенсировать условия на предприятии, чтобы обеспечить надлежащее время простоя. Конечно, наиболее важным является гарантия получения хорошей связи. Ваш поставщик клея даст вам хорошие рекомендации по нанесению количества, исходя из запасов, времени простоя для загрузки, различных условий на заводе и т. д. Мы приветствуем возможность обсудить с ними ваши требования, чтобы застраховать вас. хороших результатов в вашей операции ламинирования.

Валики распределителя клея должны содержаться в хорошем состоянии, чтобы обеспечить точный контроль распределения клея. Мы предлагаем перетачивать валки и нарезать новые канавки не реже одного раза в год, когда машина работает в одну смену, 40-часовая рабочая неделя. Затраты на поддержание валков в хорошем состоянии будут более чем компенсированы экономией клея, и, кроме того, качество линии склеивания будет лучше, что приведет к небольшому количеству брака, если вообще будет.

При любом применении клея важно учитывать остатки, образующиеся в конце дня, как в неиспользованном клее, так и в сточных водах, образующихся в результате очистки распределителя клея. Несколько лет назад компания Black Bros. представила автоматическую систему очистки рулонов для клеев на водной основе. Мы поставили это на многих машинах, и это работает хорошо. Оператору нужно только протереть концы валков и очистить торцевые уплотнения, чтобы завершить операцию очистки.

Автоматическая система очистки валов управляется программируемым контроллером, который управляет движением валов вперед и назад, а также распыляет воду на валы в нужное время для наиболее эффективной очистки. Наиболее очевидным результатом использования этой функции является то, что оператору не нужно вручную выполнять операцию очистки. Это освобождает оператора от выполнения других обязанностей. Еще одним преимуществом является то, что машина очищается каждый раз одинаково. Это гарантирует, что рулоны будут давать максимальные результаты в течение длительного времени. Он также производит гораздо меньше сточных вод, возможно, от 1/2 до 1/3 того, что было бы произведено при использовании методов ручной очистки. Уже одно это может быстро оправдать стоимость функции автоматической очистки рулонов.

Stock Lay-Up

После нанесения клея укладывается стопка, начиная с несущей или уплотняющей доски, затем куска облицовочного материала, затем сердцевины, покрытой клеем с обеих сторон. Затем наносится второе лицо. Эта процедура продолжается до тех пор, пока не будет собран весь стек. Наносится верхняя уплотняющая доска, и стопка готова к отправке в пресс для ламинирования.

Структурные изолированные панели часто используются с другими компонентами. Имея это в виду, некоторые клиенты используют материал сердцевины, размер которого немного меньше, чем материал поверхности, чтобы избежать вырезания этого материала после ламинирования. Если это будет сделано, эти клиенты изготовят соответствующие устройства для выравнивания, чтобы облегчить укладку.

Из-за относительно легкого веса SIP-панелей и того факта, что большая часть материала сердцевины ограничена размером 4 х 8 футов, многие клиенты просто собирают штабель на роликовом конвейере. При наращивании панелей с большими обшивками иногда применяют иные, чем ручные, способы, например, распространено использование вакуумного подъемника над рабочей зоной для обработки этих обшивок. При необходимости большие или тяжелые панели можно поднять на ножничном подъемнике. Это также полезно, поскольку удерживает укладку на постоянной высоте.

Всегда рекомендуется использовать доски для чеканки. Шпаклевка защищает панели от повреждений при перемещении стопки, а также способствует равномерному давлению на поверхность во время ламинирования. Если используется один пресс, стопку можно загрузить прямо в пресс; однако из-за толщины панелей обычно используется более одного пресса. При использовании более одного пресса для перемещения грузов из зоны укладки в соответствующий пресс используется передаточная тележка.

Прессование

9Прессы 0002 Air Pod имеют важные преимущества перед другими методами ламинирования. Двумя конкретными преимуществами являются точный контроль давления ламинирования для панелей одинаковой толщины с полным клеевым соединением, а также изначально плоские панели, изготовленные с помощью тигельного пресса. Прессы Air Pod практически не требуют технического обслуживания, если подача воздуха остается относительно чистой. Плановое техническое обслуживание не требуется, а замена стручка практически нулевая.

Использование нескольких воздушных капсул, равномерно распределенных по грузу, обеспечивает очень равномерное распределение давления. При ламинировании стопки деталей высота стопки может варьироваться из-за нормального допуска компонентов. Платформа пресса Air Pod может немного двигаться, чтобы компенсировать такие отклонения. Важным преимуществом при использовании прессов Air Pod является то, что давление ламинирования остается постоянным по мере «затвердевания» клеевого шва, то есть осуществляется постоянный контроль. Это особенно важно при ламинировании деревянных изделий с помощью клея на водной основе, так как во время ламинирования возможны некоторые изменения размеров.

Слишком слабое давление на SIP-панели может привести к плохому склеиванию. Слишком большое давление может сломать сердцевину и сделать панель тонкой. При производстве этого типа продукции мы предлагаем использовать наши прессы от 10 до 20 фунтов на квадратный дюйм, которые будут создавать достаточное давление для склеивания материалов, но их можно контролировать, чтобы не раздавить сердцевину из пенопласта. Эти прессы были разработаны специально для склеивания нагруженных панелей с изоляцией обшивки. На прессе 10 фунтов на квадратный дюйм каждые 10 фунтов на квадратный дюйм на манометре равны примерно 1 фунту на квадратный дюйм на нагрузке, что позволяет очень легко контролировать давление ламинирования. Регулятор воздуха контролирует это давление.

Использование одного или нескольких прессов Black Bros. Air Pod Press обеспечит экономичное решение для производства высококачественных панелей. Вы можете начать с одного пресса, а затем расширить свою производственную мощность, просто добавив еще один пресс. Если вы выберете пресс 4 x 24 фута для своей операции, это позволит вам делать детали разных размеров на одном и том же прессе. Например, вы можете ламинировать (3) стопки по 8 футов одновременно, (2) стопки по 12 футов, (1) стопку по 8 футов и (1) стопку по 16 футов, (1) стопку по 24-футовым панелям.

Для получения дополнительной информации свяжитесь с нами через своего торгового представителя, нашу контактную форму, по бесплатному номеру 800-252-2568 или по электронной почте [email protected].

Рубрики: Общие, Новости
Опубликовано: 25 февраля 2022 г.


Факты о SIP, о которых вам никто не расскажет Энергоэффективный дом или конструкция состоит из множества различных компонентов: фундамента, наружных стен, пола, крыши, изоляции, окон, дверей, механических систем и освещения, которые играют важную роль в потреблении энергии.

Однако ядром любой энергоэффективной конструкции является конструкция ограждающих конструкций (фундамент, пол, стены и крыша). Да, существует множество различных методов, используемых архитекторами, дизайнерами и строительными подрядчиками при проектировании и возведении ограждающих конструкций здания. Некоторые проекты, хотя и работают хорошо, довольно дороги в строительстве, и может потребоваться несколько лет, прежде чем они окупятся. Другие конструкции дешевы в изготовлении, но они не работают так, как было обещано. Единственная конструкция, которая обеспечивает максимальное качество комфорта при одновременном снижении энергопотребления для максимальной экономии энергии в долларах США, — это конструкция, в которой используются структурно-изолированные панели (SIP), представляющие собой композитный строительный продукт, состоящий из изолирующего слоя из жесткого пенопласта. зажатый между двумя слоями структурных субпрямоугольников, также называемых обшивками.

Что вам может быть интересно узнать о SIP, которые вы еще не нашли в Интернете:

Как владелец и основатель R-Valued Homes, я провел сотни часов в Интернете и звонил в различные компании SIP для получения информации как Я преследовал свое желание стать строителем SIP. В результате я понимаю, почему у вас может возникнуть больше вопросов и опасений по поводу строительства вашего нового дома с SIP. Теперь я предполагаю, что вы потратили часы в Интернете на изучение различных веб-сайтов, включая мой, в попытке узнать больше о строительстве SIP. Я также предполагаю, что вы разговаривали со строительными подрядчиками, чтобы узнать их мнение об использовании SIP для вашего нового дома, и, вероятно, вам сказали, что это будет стоить значительно дороже, чем обычный каркас из стержней. К сожалению, необразованных строителей слишком много и поэтому чаще всего приходится слышать именно такой ответ. Фактически, строительство с использованием SIP-панелей сопоставимо с каркасным строительством, если учесть все затраты; Я даже работал с некоторыми строителями, которые сказали мне, что строительство с использованием SIP обходится им дешевле, чем использование обычного каркаса из стержней. К настоящему времени вы, возможно, задаетесь вопросом, что является правдой, а что просто старой чепухой — что-то, что я могу полностью понять, поскольку сам был там много лет назад, когда преследовал свое желание стать разработчиком SIP.



Как вы обнаружили в ходе поиска в Интернете, в производстве SIP используются в основном два типа пены: пенополистирол (EPS) или полиуретан (PUR). Вы, наверное, также обнаружили, что сайтов, рекламирующих пенополистирол, гораздо больше, чем полиуретановых SIP. Только помните: количество не равно качеству.



К сожалению, из Интернета вы не узнали, что не все эти компании являются уважаемыми и/или производителями SIP. Многие из них являются спекулянтами или оптовиками, и вы понятия не имеете, где и как они получают свои SIP. Некоторые компании продвигают свой продукт как «SIP», который представляет собой не что иное, как панель с двойным каркасом и вставками из пенопласта между стойками. Эти так называемые SIP даже близко не соответствуют требованиям кода SIP в соответствии с разделом R613 Международного жилищного кодекса (IRC). Вы также не знаете, какой у них опыт, если таковой имеется, в решении проблем строительства на Аляске. Их авторитет зависит исключительно от того, доверяете ли вы их продавцу или нет. Я, с другой стороны, был строителем, дистрибьютором, а теперь производителем и производителем SIP-панелей из полиуретана на Аляске с 19 лет.98. Этот опыт позволил мне воочию убедиться в хороших, плохих и неприглядных истинах, касающихся производительности как полиуретановых, так и EPS SIP.

Разница между нашим PUR SIP и ESP SIP нашего конкурента:

Технология и тепловые характеристики между PUR SIP и EPS SIP подобны сравнению дня и ночи. Давайте математически сравним годовую экономию топлива в долларах, строго основанную только на теплоизоляционном значении R этих двух разных SIP. В качестве аргумента предположим, что дом, построенный с использованием стеновых панелей SIP R-44 5-1/2” PUR от Alaska Insulated Panels, будет ежегодно потреблять 500 долларов США на топливо, как и тот же дом, построенный с использованием R-24,5 5-1 конкурента. / 2-дюймовые стеновые панели EPS SIP будут стоить 89 долларов США.8,00 топлива в год — прирост 79,6%. Это предполагает, что пенополистирол остается сухим; как только водяные пары проникают, конденсируются и насыщают пенополистирол, расход топлива существенно увеличивается.



Чтобы еще больше прояснить разницу между этими двумя типами SIP, я предлагаю следующие факты:

ИЗОЛЯЦИОННЫЕ ПАНЕЛИ ALASKA

(ППУ): 5

Сделано в США: AIP — это компания, принадлежащая Аляске, расположенная в Василле, Аляска, и зарегистрированная как «Сделано на Аляске» (номер разрешения 69).19). Мы производим и изготавливаем СИП для всех типов жилых и легких коммерческих конструкций. У нас есть успешный опыт, и мы знаем, как координировать логистику и задачи, связанные со строительством в суровых условиях. Вы можете поговорить с нами лицом к лицу или посетить и совершить экскурсию по нашему объекту, где вы сможете воочию убедиться в нашем профессионализме и качестве наших SIP — я считаю, что это не имеет себе равных в отрасли.

  • Обшивка панелей: AIP использует фанеру CDX толщиной ½ дюйма исключительно из-за ее долговечности. В связи с ограничением размеров производителя фанеры и ограниченностью оборудования АИП, мы производим панели шириной 4 фута и длиной до 12 футов; наиболее распространенные длины 8, 9, и 10 футов. 12-футовую фанеру необходимо заказывать по индивидуальному заказу, иметь минимальный объем заказа и более длительные сроки изготовления.

  • Панели стен и перекрытий: мы можем изготовить стеновые панели высотой до 16 футов и нестандартные перемычки шириной до 24 футов.

  • Изоляционная пена: двухкомпонентная полиуретановая смесь, изоляционная пена с закрытыми порами.

  • Плотность: номинальная 2,3 фунта на кубический фут.

  • Химическая стойкость

    : пенополиуретан не подвержен влиянию масла или большинства растворителей.

  • Тепловое сопротивление

    : значение R 8,0 r на дюйм при 20 ° F (ATSM 518), одно из самых высоких значений R среди всех доступных изоляционных пен.

  • Производственный процесс

    : в контролируемой среде с использованием специально разработанной формы для разделения фанерных обшивок, затем помещают в гидравлический пресс, где двухкомпонентная полиуретановая смесь впрыскивается в полость и сжимается до полного отверждения, в результате чего получается термореактивный пластик. композитная панель.

  • Процесс отверждения

    : химическая реакция, возникающая после введения двухкомпонентной смеси полиуретана, приводит к тому, что пена расширяется более чем в 50 раз по сравнению с ее объемом примерно за 8 секунд и становится нелипкой примерно через 2 минуты. Пена создает давление 15 фунтов на квадратный дюйм и температуру 350 ° F, которые пропитывают волокна фанеры, в результате чего получается структурно-изолированная пенопластовая панель с закрытыми порами, обладающая огромной прочностью (в 6 раз прочнее, чем обычный каркас из стержней). После отверждения он становится термореактивным пластиком, который не изменится.

  • Паропроницаемость: Полиуретановая пена непроницаема для поглощения воды и, как таковая, поддерживает постоянное значение теплопроводности. SIP AIP имеют рейтинг проницаемости менее 1, что по коду квалифицирует его как пароизоляцию.

  • Воспламеняемость: огнестойкий пенополиуретан UL класса 1 не плавится и горит только при постоянном воздействии открытого огня при температуре выше 800°F и обугливается только при более низких температурах. Чтобы соответствовать федеральным правилам пожарной безопасности, был добавлен антипирен трис(1-хлор-2-пропил) фосфат (TCPP).

  • Изготовление: AIP SIP изготавливаются на заказ в соответствии с конкретными заводскими чертежами, включая установку элементов каркаса для оконных и дверных наличников, заполнение концов стен, а также точечные нагрузки. Оконные и дверные перемычки изготавливаются по индивидуальному заказу, устанавливаются вертикальные электрические каналы и вырезы в коробках. После изготовления панели затем собираются и всухую укладываются на стену стеллажа, где их качество проверяется на точность.

  • рейтинга энергопотребления: AIP имеет более 600 построенных из SIP домов по всей Аляске, которые документально подтвердили рейтинги энергопотребления AkWarm на 5 звезд, 5 звезд плюс и 6 звезд (наивысший возможный рейтинг).

  • КОНКУРС

    (пенополистирол (EPS) пенопласт):



    1. Где сделано?: Все производители EPS SIP расположены за пределами Аляски, и очень немногие имеют представителей в этом штате; в основном находится в Интернете, и с ними можно связаться только по телефону или электронной почте. Их SIP могут быть произведены в США или импортированы из-за рубежа; Предостережение: очень немногие из этих компаний производят свои собственные SIP. Большинство из них — спекулянты/оптовики, и вы понятия не имеете, где производятся SIP, которые они продают. Очень немногие когда-либо были на Аляске, не говоря уже о том, чтобы знать что-либо о логистике, окружающей среде или проблемах строительства на Аляске.

    2. Обшивка панелей

      : Ориентированно-стружечная плита 7/16 дюйма (OSB) является обшивкой, которую выбирают почти все производители SIP и используют исключительно производители SIP из пенополистирола. OSB дешевле фанеры, однако обрезанные кромки легко пропитываются влагой, что приводит к ее расширению, что затрудняет сборку SIP на месте. Как только вода попадает в OSB, она уходит очень медленно, и чем дольше вода остается внутри OSB, тем выше вероятность ее гниения.

    3. Изоляционная пена: Пенополистирол (EPS) структурно представляет собой картон с открытыми порами.

    4. Плотность: обычно 0,95 фунта на кубический фут.

    5. Химическая стойкость

      : пенополистирол очень чувствителен к маслам и растворителям и плавится при их контакте друг с другом.

    6. Тепловое сопротивление

      : значение R до 4,08 на дюйм при 45°F — одно из самых низких значений R среди всех изоляционных пенопластов, что снижает экономию энергии. Поскольку пенополистирол поглощает влагу, эффективное значение R существенно снижается.

    7. Производственный процесс (3 компонента): Маленькие шарики пенопласта помещаются в форму и подвергаются воздействию пара. Этот процесс заставляет шарики расширяться и слипаться, создавая взаимосвязанные пустоты между шариками, образуя картон с открытыми ячейками. Эта формованная панель затем режется горячим ножом до желаемой толщины панели и приклеивается к обшивке OSB с использованием специального клея, который не плавит пенополистирол.

    8. Процесс отверждения: в зависимости от производителя склеенные панели помещаются в пресс или вакуумный мешок и удерживаются до тех пор, пока клей не схватится. Нередко можно найти EPS SIP, которые не являются квадратными или отвесными по краям. EPS SIP представляют собой сэндвич-панели, прочность которых зависит от их самого слабого соединения, то есть клеевого соединения OSB с бортовой панелью EPS.

    9. Паропроницаемость: структура с открытыми порами (соединенные пустоты) пенополистирола обеспечивает путь для проникновения воды и поглощения изоляцией до 4,3% по объему или 4,71 галлона воды в 5-1/2”x4. SIP-панель x8. Любое проникновение через пароизоляцию и обшивку OSB (крепление настенных покрытий, подвешивание картин и т. д.) позволяет проникать и поглощаться влагосодержащим парам (процесс, называемый завивкой). В какой-то момент эти паровые карманы достигнут точки росы (точки, при которой насыщенный влагой пар конденсируется в воду), и он оказывается в ловушке. Когда пенополистирол и покрытие OSB насыщаются водой, это влияет на эксплуатационные и структурные свойства панели. Например:

      • Вода является одним из наиболее эффективных проводников теплопередачи (тепло переходит в холод) и, как таковая, значительно снижает тепловые характеристики и снижает эффективное значение R, что увеличивает расход топлива

      • Когда конденсированная вода замерзает и расширяется, она разрушает клеевое соединение между OSB и пенополистиролом, что приводит к расслаиванию панели

      • Со временем захваченная вода будет также пропитывать обшивку OSB, которая будет разлагаться и терять свою структурную целостность, что приведет к разрушению здания

    10. Воспламеняемость: пенополистирол не огнестойкий; однако, чтобы соответствовать федеральным правилам пожарной безопасности, к гранулам пенопласта добавляется бромированный антипирен ГБЦД (гексабромциклододекан). Хотя этот замедлитель предотвращает воспламенение пенополистирола при температурах ниже примерно 700°F, он будет плавиться при температурах от 180°F до 240°F, в результате чего жидкое топливо попадет на пламя. Антипирен ГБЦД запрещен в Европейском союзе (ЕС) и описывается как «стойкий в окружающей среде, способный к биоаккумуляции в биологических системах и токсичный» (Источник «Отчет об экологической изоляции зданий https://www.buildinggreen.com/blog/ огнестойкий-использованный-полистирол-будет-запрещен-ЕС#:~:текст=%20Европейский%20Союз%20объявлен%20последний,использованный%20в%20полистирол%20строительство%20изоляция.&текст=Ограничение%20%20Химические вещества).-, ГБЦД%20является%20используемым%20в%20полностью%20полистиролом%20строительным%20изоляционным%2D%2Dоба, и%20вспененным%20полистиролом%20(EPS)

    11. Изготовление: Некоторые производители/поставщики EPS SIP отгружают только панели, и вам, покупателю, необходимо будет предоставить и установить все необходимые компоненты каркаса на месте. На Аляске вы можете быть в сотнях миль от ближайшего склада пиломатериалов, поэтому работа с нестандартными панелями и неотвесными панелями или просто получение одного маленького куска может занять много времени и затрат

    12. Энергетические рейтинги: Неизвестно

    А теперь, специально для тех, кто может сравнивать стоимость только в $$$ и думает, что обычная рама дешевле:

    Дом с традиционным каркасом, в котором используются шпильки 2×6 футов на высоте 16 дюймов с изоляцией из стекловолокна R-19 (эффективное значение R 15,4), будет потреблять 1429,00 долларов США топлива в год; это в 1-1/2 раза выше, чем расход топлива EPS SIP, и в 3 раза выше, чем у PUR SIP AIP. Кроме того, когда кто-то сравнивает каркас из стержней со строительством из SIP, следует также учитывать все экономические преимущества SIP, такие как:

    1) снижение затрат на рабочую силу

    2) более короткое время строительства (что также снижает стоимость процентов по финансированию строительства)

    3) сокращение отходов на строительной площадке

    4) меньшее количество субподрядчиков в графике и т. д.



    Когда все эти затраты С учетом этого строительство типа SIP стоит примерно столько же, сколько и каркас из стержней (иногда даже меньше). Кроме того, учитывая, что стоимость топлива в 3 раза выше, а цены на топливо продолжают расти из года в год, имеет смысл строить только с помощью AIP SIP.

    Изоляционные панели Alaska — ваш лучший выбор.

    Alaska Insulated Panels, Василла, Аляска хочет заработать на вашем бизнесе; однако, если вы ищете только самый низкий, чистый доллар, то мы можем не быть компанией для вас. Но, если вы ищете оптимальное соотношение цены и качества и систему зданий SIP, которая доказала свою эффективность в снижении энергопотребления на целых 80 процентов, которая производится в Соединенных Штатах Америки и производится на Аляске, тогда мы компания вы хотите использовать.



    В заключение предлагаю немного пищи для размышлений; когда вы ищете ценность, помните: «Ничто дешевое никогда не бывает хорошим, а хорошее никогда не бывает дешевым».



    RJ Burkhardsmeier

    Президент

    Думаете о конструкционных теплоизоляционных панелях? 4 распространенных заблуждения о SIP

    Боб Зак

    Вы видели, как строят дом с нуля? Типичный опыт показывает процесс обводки дома досками и последующего строительства. Хотя это по-прежнему широко используемый метод строительства, лучшим способом строительства являются структурно-изолированные панели или SIP.

    Структурные изолированные панели представляют собой твердые листы строительного материала, используемые для стен и крыш. SIP имеют сердцевину из пенопласта, легко собираются и окружены ДСП (также называемой ориентированно-стружечной плитой). Прежде чем приступить к следующему строительному проекту, узнайте о SIP и некоторых распространенных заблуждениях, которые могут возникнуть у вас в отношении этого варианта.

    Почему домовладельцы и владельцы зданий используют SIP?

    Более того, SIP-панели — это панели, способные обеспечить структуру с непрерывной изоляцией для улучшения качества вашего помещения. Он уменьшает количество отходов, контролирует качество воздуха в помещении и является воздухонепроницаемым для здания. Для бизнеса, который тратит значительную сумму денег на счета за электроэнергию, структура SIP потенциально может сэкономить 50 или более процентов энергии.

    Домовладельцы и владельцы бизнеса используют этот вид строительного материала для своих коммерческих и жилых проектов, поскольку он:

    • Прочный строительный материал, способный поддерживать конструкцию
    • Энергосберегающий вариант, который в сочетании с другими функциями экономит деньги
    • Улучшает качество воздуха в помещении
    • Сокращает количество строительных и рабочих отходов
    • Снижает затраты на рабочую силу, которые вам необходимо платить рабочим
    • Легко размещается на различных типах фундаментов
    • Увеличивает стоимость перепродажи вашего здания

    SIP слишком дороги для использования в строительстве

    Хотя первоначальная стоимость SIP может быть выше, чем у других материалов, общая стоимость конструкционной теплоизоляционной панели низка. С учетом снижения трудозатрат, долгосрочной экономии энергии, меньшего количества отходов на строительной площадке и многого другого ваши панели более доступны по цене, чем стандартное здание. Доступны варианты для деревянного каркаса, деревянного каркаса и многого другого.

    Если вас беспокоит точная стоимость этого продукта, обратитесь к профессионалу, чтобы рассчитать стоимость. Рассчитайте первоначальные затраты, но не забудьте учесть экономию, которую вы получите! Этот метод работает для коммерческих и жилых проектов.

    SIP затрудняют подключение дома

    Если вы решите добавить SIP в свой дом и стать энергоэффективным, как вы будете подключать дом? Поскольку СИП изготавливается из пенопластового утеплителя и имеет плотную середину, они изготавливаются с каналами для проводки. Это сохраняет целостность панелей и не требует сверления шпилек.

    SIP — непроверенное изобретение

    Несмотря на то, что все больше профессионалов предлагают установку SIP, этот материал не нов. Изобретение SIP произошло в 1930-х годах, а производство стало проще с 1950-х годов. Слишком многие думают, что это непроверенное изобретение, но это просто потому, что экологически чистые строительные материалы сейчас более популярны.

    Во всем мире есть здания, построенные из конструкционных теплоизоляционных панелей. Спросите свою строительную бригаду об этом варианте, если вы привержены зеленому строительному решению.

    SIP подходят только для простых конструкций

    Поскольку этот строительный материал предварительно сконструирован, многие покупатели считают, что его можно использовать только для простых конструкций. Ваш проект не обязательно должен быть идеальной коробкой или скучным дизайном! SIP легко использовать со зданиями всех архитектурных стилей, включая закругленные края, разные уровни и элементы всех типов.

    Начните с проектирования здания, и правильный строитель изготовит для вас структурные теплоизоляционные панели. После того, как ваши SIP изготовлены, строительство конструкции становится быстрым и легким!

    Примите взвешенное решение перед строительством

    При всем многообразии строительных материалов, представленных на рынке, вы можете легко запутаться. Узнайте больше о своих вариантах от обученного и сертифицированного строителя, особенно в отношении SIP. Почему бы не принять решение, которое будет выгодным для вашего бюджета, безопасным для окружающей среды и простым в установке?

    Блог постоянная ссылка

    ×

    Зачем тренироваться с ZOTA?

    Компания ZOTA была создана для того, чтобы помочь организациям и частным лицам сделать безопасность сотрудников и соблюдение правил техники безопасности простыми, быстрыми и доступными.

    Мы понимаем, с какой трудоемкой «бюрократической волокитой» сталкиваются организации и частные лица, пытаясь соблюдать федеральные, государственные и местные правила техники безопасности.

    Мы знаем, что ключевыми моментами вашего бизнеса являются предоставляемые вами услуги и ваша прибыль. Помня об этом, мы разработали решения по обучению технике безопасности, чтобы обеспечить соблюдение требований и безопасность при минимизации ваших затрат и временных затрат.

    Спросите наших бывших учеников!

    Чад Дж.

    1 сентября 2022 г.

    от Чада Джона на ZOTA Professional Training

    С Биллом было очень легко понять и общаться. Он был очень реален в отношении ожиданий.

    Условия

    Инструкторский портал ZOTA

    Учебные сетевые ресурсы

    Структурно-изолированные панели: эффективный способ строительства

    Строящийся дом из структурно-изолированных панелей с использованием панелей R-Control® с пенополистиролом.

    Фото: AFM Corp.
    За последние несколько лет рост в этой строительной системе происходит со скоростью около 30% в год. Хотя SIP-дома сегодня составляют менее 1% жилых и легких коммерческих зданий, Синтия Гардштейн, исполнительный директор Ассоциации структурно-изолированных панелей (SIPA), считает, что доля рынка вырастет до 5% всего за несколько лет.

    SIP-строительство привлекательно отчасти тем, что позволяет очень быстро возводить каркас здания, помогая контролировать трудозатраты и уменьшая зависимость от квалифицированных подрядчиков по возведению каркаса. С экологической точки зрения SIP-панели обладают превосходными энергетическими характеристиками, высоким коэффициентом сопротивления теплопередаче и отличной воздухонепроницаемостью.

    Широко распространено мнение, что они сокращают использование древесины, но их преимущества в этой области могут быть преувеличены. SIP встроены в некоторые из самых известных экологических демонстрационных домов, построенных в 90-х годах. В этой статье рассматриваются энергетические и ресурсные преимущества конструкционных изоляционных панелей, а также рассматриваются некоторые другие, менее известные экологические соображения, связанные со строительством SIP, включая качество воздуха в помещении, долговечность и жизненный цикл пеноизоляции.



    Что такое структурно-изолированные панели?

    Структурные теплоизоляционные панели состоят из двух структурных панелей (оболочек), обычно из ориентированно-стружечной плиты или ОСП, по обе стороны от изолирующей сердцевины. Термин «изоляционная панель с напрягаемой обшивкой» является более точным с технической точки зрения описанием этого типа панелей, но мы будем придерживаться отраслевых соглашений и будем использовать более общее название. Существуют также аналогичные, но ненесущие панели с ОСП снаружи и гипсокартоном внутри, предназначенные для ограждения каркасно-деревянных конструкций.

    Сообщается, что первые SIP были изготовлены в 1950-х годах архитектором Олденом Доу, братом основателя Dow Chemical. Он приклеил фанерные листы к обеим сторонам экструдированного полистирола Styrofoam®. Сегодня большинство SIP-панелей изготавливаются из листов OSB от 7 ​​ 16 дюймов (11 мм) до 5 8 дюймов (16 мм), приклеенных к пенополистирольным (EPS) изоляционным сердечникам. Несколько производителей производят SIP в процессе непрерывного или однопанельного ламинирования, при котором полиизоцианурат (разновидность пенополиуретана) вводится между двумя слоями OSB. Пена расширяется в контролируемых условиях, сцепляясь с OSB. Одна компания (Agriboard) производит SIP со спрессованной соломой в качестве основного материала (см. ЕБН Том. 7, № 1, с. 7 и Том. 7, № 4, с. 13), но в этой статье речь пойдет о конструкционных теплоизоляционных панелях с пенопластовым наполнителем.

    Вспененный пенополистирол на сегодняшний день является наиболее распространенным типом пены, используемой в SIP-панелях, при этом полиуретан составляет лишь около 5% продукта, согласно SIPA. В Северной Америке насчитывается от 60 до 70 производителей SIP, некоторые из которых очень мелкие. По данным SIPA, эти компании производят примерно 32 миллиона футов 2 (3 миллиона м 2 ) панелей в год (примерно на 80 миллионов долларов), что достаточно для стен и крыш более чем 8000 домов. По мере развития отрасли возможна консолидация этих компаний.

    SIP имеют толщину от 4 1 2 дюйма (114 мм) до 12 1 4 дюйма (310 мм), обеспечивая теплоизоляционные свойства от R-15 до R-45 (RSI- 2.6 до RSI-7.9). Размеры панелей варьируются от 4 футов x 8 футов (1,2 м x 2,4 м) до 8 футов x 24 футов (2,4 м x 7,3 м). По словам производителей, SIP обеспечивают очень высокую прочность — до двух раз выше, чем у обычного деревянного каркаса. Их прочность основана на том же принципе, что и двутавровая балка, — напряжения на элементе конструкции концентрируются на краях. В SIP структурным компонентом являются обшивки OSB, которые разделены пенопластовым наполнителем. Как и в случае с двутавровой балкой, чем дальше друг от друга разнесены обшивки конструкции, тем выше прочность.

    Типичные методы строительства включают установку предварительно фрезерованных панелей на подоконники, изготовленные из пиломатериалов стандартных размеров, и соединение панелей фанерными шпонками, которые входят в предварительно фрезерованные пазы по краям панелей (см. рисунок). Размерный пиломатериал также вставляется в панели по периметру оконных и дверных проемов. Производители разработали сотни деталей для поддержки систем перекрытий на лицевой стороне панелей, несущих несущих балок, крепления кровельных панелей, ответвлений софитов и так далее.



    Энергоэффективность



    Таблица 1. Сравнение значений R для центра полости и всей стенки для трехстенных систем

    Таблица 1.

    Сравнение значений R для центра полости и всей стенки для Трехстенные системы

    1. Значение R в центре полости — это максимальное общее значение R для стеновой системы, полученное путем сложения значений R для компонентов изоляции, обшивки, гипсокартона и т. д. 2. Значение R для всей стены — это средняя мера R-значения, учитывающая обрамление, а также окна и другие проемы в стандартизированной стеновой системе. Источник: Окриджская национальная лаборатория 9.0005

    1. R-значение центра полости – это максимальное общее R-значение стеновой системы, полученное путем сложения R-значений компонентов для изоляции, обшивки, гипсокартона и т. д.

    2. Вся стена R-значение — это среднее значение R-значения, учитывающее обрамление, а также окна и другие проемы в стандартизированной стеновой системе.

    Источник: Окриджская национальная лаборатория

    Наиболее важным экологическим свойством конструкционных теплоизоляционных панелей являются их превосходные энергетические характеристики. При условии, что используются достаточно толстые панели, SIP изолируют достаточно хорошо — самое низкое значение изоляции SIP составляет R-15 (RSI-2,6) для 4  1 2 ” — панель толщиной (114 мм) с сердцевиной 3  5 8 ” (92 мм) из стандартного пенополистирола. Панели с пенополиуретаном изолируют еще лучше: полиуретановая панель размером 4 1 2 дюймов обеспечивает R-25 (RSI-4.4) из-за газа с низкой проводимостью в пенопластовых ячейках. Поскольку в конструкции SIP через стену проходит меньше элементов каркаса, значение R для всей стены намного ближе к значению R в центре полости, чем в случае каркаса из стержней (см. Таблицу 1 справа). .

    Исследователи из Национальной лаборатории Ок-Ридж первыми разработали эту концепцию R-значения для всей стены, чтобы более точно представить фактические потоки энергии через оболочку здания.

    В дополнение к преимуществу меньшего количества термических разрывов в стене, SIP-конструкция также обычно более герметична, чем стандартная каркасная конструкция. Исследования, проведенные профессором архитектуры Г. З. Брауном из Орегонского университета, выявили значительные преимущества SIP в плане герметичности. В исследовании 1992 года, посвященном сравнению различных типов панельного жилья, было построено шесть небольших квартир. SIP-квартира тестировалась при 0,16 воздухообмена в час, в то время как конструкция с открытыми панелями, которая примерно соответствует стандартному каркасу, тестировалась при 0,34–0,39.воздухообмен в час. Демонстрационный дом площадью 1600 квадратных футов (149 м 2 ), построенный в 1994 году, достиг еще большей воздухонепроницаемости: 0,09 воздухообмена в час (нормализовано от 2,3 ACH при 50 Паскалях) с открытыми входными отверстиями для свежего воздуха и вентиляционными отверстиями. (С закрытыми воздухозаборниками и вентиляционными отверстиями осушителя воздухонепроницаемость этого демонстрационного дома была измерена на уровне 1,39 ACH при 50 паскалях). ⁄ 8 ” (257 мм) панели крыши и 6  3 8 ” (162 мм) панели пола.



    Таблица 2. Сравнительная энергоэффективность двух испытательных домов

    Источник: «Прямая оценка панельного дома с напрягаемой обшивкой и традиционным каркасным домом: окончательный отчет», авторы Армин Радд и Субрато Чандра, Центр солнечной энергии Флориды, январь 1994 г.

    В другом исследовании исследователи из Центра солнечной энергии Флориды наблюдали за строительством двух почти идентичных зданий площадью 1200 квадратных футов (111 м²).0598 2 ), дома с электрическим отоплением в Луисвилле, Кентукки. Деревянно-каркасный дом имел стены 2х4 с утеплителем из стекловолокна Р-13 (РСИ-2,9) и жестким утеплителем 1 2 ” (13 мм) по каркасу и целлюлозным утеплителем Р-30 (РСИ-5,3) в стропильная крыша. Дом SIP имел стены из 3 5 8 ”(92 мм) панелей из пенополистирола с рейтингом R-15 (RSI-2,6) и потолок/крышу из 7 3 8 ”(190 мм) панелей номиналом R-30 (RSI-5,3). Окна в двух домах были идентичными (двойное остекление, дерево с алюминиевым покрытием), как и системы фундамента (плита на уровне земли с блочной стеной, изолированной на глубину 2 фута (600 мм) с R-10 (RSI). -1.8) жесткая изоляция.

    Мониторинг домов проводился с «симуляцией заселения» до того, как в них въезжали семьи. В доме SIP для отопления использовалось на 15 % меньше электроэнергии, и он был на 38 % более плотным (см. Таблицу 2).



    Эффективность использования ресурсов: действительно ли SIP экономят древесину?



    Двойные фанерные шпонки более ресурсоэффективны, чем старая практика соединения панелей размерными пиломатериалами (2×4, 2×6 и т. д.), которые проходят от внутренней к внешней обшивке.

    Края и углы панелей обычно требуют двусторонних вставок из бруса. В толстых кровельных панелях может потребоваться пиломатериал больших размеров (2х10, 2х12).

    Часто приводится аргумент, что конструкционные изолированные панели обеспечивают значительную экономию древесины. В конце концов, шпильки — или большинство из них — устранены.

    Руководство по ресурсосберегающим строительным элементам , опубликованное Центром ресурсоемких строительных технологий в Миссуле, штат Монтана, утверждает, что использование древесины для средней секции стены сокращается на 25%.

    Г. З. Браун и его коллеги-исследователи из Орегонского университета сравнили использование древесины в модели SIP-дома, описанной выше, с эталонным домом такого же размера с такими же энергетическими характеристиками. Для достижения сравнимых показателей энергоэффективности эталонный дом был построен с использованием усовершенствованного каркаса с использованием стоек 2×8 и 2×12 стропил с шагом 24 дюйма (600 мм) в центре и 2×10 балок перекрытия. Они обнаружили, что в доме SIP используется на 5% меньше древесины, но на 50% меньше пиломатериалов. Использование исследователями передовых методов каркаса в доме с каркасом из деревянного каркаса делает его более экономичным с точки зрения использования древесины, чем стандартная конструкция, но это преимущество было частично компенсировано использованием ими стенных шпилек 2×8, а не менее требовательным к древесине выбором, таким как 2×4. шпильки с наружной изоляцией пенопластом.

    В целом, сокращение использования древесины на 5% не так драматично, как заявляют многие сторонники панели.

    С другой стороны, древесина, используемая для обшивки панелей, обычно берется из быстрорастущих деревьев небольшого диаметра. На Среднем Западе США и в Канаде OSB обычно изготавливают из осины, по словам Курта Бигби из APA – The Engineered Wood Association, в то время как на юго-востоке используются южная сосна, желтый тополь и смешанные лиственные породы.

    Амос Винтер из Winter Panel Corp. в Брэттлборо, штат Вермонт, предполагает, что общее использование древесины при строительстве SIP составляет больше , чем у обычного деревянного каркаса. Это связано с тем, что SIP-панели имеют деревянную обшивку с по обе стороны стены, в то время как каркасные стены имеют обшивку только снаружи, а иногда и вовсе ее не имеют. Однако он согласен с тем, что в строительстве SIP обычно используется меньше пиломатериалов размером и .

    В зависимости от толщины панели и деталей, используемых в стыках панелей, углах и грубых отверстиях, в некоторых домах из SIP может использоваться удивительно большое количество пиломатериалов больших размеров. Строитель, использующий 12  1 4 ”(311 мм) В кровельных панелях с наполнителем из пенополистирола, например, обычно используется 2x12s на краях панелей, коньковой линии и проходах.



    Экологические характеристики пеноматериала

    Самая большая экологическая проблема, связанная с изоляцией из пеноматериала, сегодня связана с разрушением озонового слоя из-за пенообразователей, используемых в некоторых пенопластах. Вся полиуретановая пена, используемая сегодня для SIP в Соединенных Штатах, содержит озоноразрушающий гидрохлорфторуглерод HCFC-141b. Пенополистирол (EPS), изоляция, используемая подавляющим большинством производителей SIP, не содержит ГХФУ или других химических веществ, разрушающих озоновый слой. Поэтому с экологической точки зрения пенополистирол является предпочтительным продуктом.

    Однако это может продолжаться недолго. Один из производителей полиизоциануратной пеноизоляции, Atlas Roofing Corp., только что начал производство пенополиизоцианурата, вспененного углеводородами (изомерами пентана) вместо ГХФУ-141b (см. обзор продукции на стр. 6). Хотя Atlas не производит SIP, крупнейший производитель полиуретановых SIP в стране, Winter Panel Corporation, обладает технологическими ноу-хау для производства пентанового пенополиуретана. В рамках совместного предприятия в Германии Winter Panel построила завод по производству SIP в 1994, в котором пентан используется в качестве пенообразователя.

    По словам президента компании Амоса Винтера, пентан очень хорошо работает в качестве пенообразователя, если он сделан правильно. Ячеистая структура более тонкая, а пена более стабильна по размерам, чем пена, изготовленная с использованием ГХФУ-141b, сказал он EBN . Однако работа с легковоспламеняющимся пентаном обходится дорого. Winter Panel потратила 500 000 долларов на вакуумную систему для улавливания пентана с производственной линии. Хотя от них не требовалось уничтожать захваченный таким образом пентан — его просто выбрасывали, — Уинтер также консультировал проект другого завода по производству полиуретана, в котором пентан пропускается через горелку для его термического разрушения.

    Несмотря на этот опыт, Winter еще не решила, будет ли Winter Panel переходить на пентан или пенообразователь HFC. В любом случае полиуретан не будет производиться с ГХФУ в течение длительного времени — ГХФУ-141b должен быть прекращен к 1 января 2003 г. — и как только это произойдет, полиуретан будет так же хорош, как пенополистирол с точки зрения разрушения озонового слоя.

    Как насчет нагрузки на окружающую среду, связанной с химическими прекурсорами, используемыми в EPS и полиуретане? Оказывается, это довольно сложный вопрос. Оба типа пены производятся из некоторых довольно токсичных и опасных для окружающей среды химических посредников, и оба в конечном итоге получаются в основном из ископаемого топлива — нефти и природного газа. По данным Американского института архитекторов Путеводитель по экологическим ресурсам , полистирол производится путем взаимодействия этилена (из природного газа или сырой нефти) с бензолом (из сырой нефти, путем каталитического риформинга нафты) с получением этилбензола. Этилбензол превращается в мономер стирола, который затем полимеризуется в полистирол с использованием изопентана. Бензол и мономер стирола являются экологическими токсинами, которые строго регулируются.

    Сырьем для производства полиуретана являются сырая нефть, природный газ и хлор (из добычи соли). Из сырой нефти образуется пропилен, который превращается в оксид пропилена, а затем в пропиленгликоль. Также из сырой нефти получают бензол путем каталитического риформинга, а затем превращают в нитробензол с помощью азотной кислоты (полученной из природного газа). Затем нитробензол превращается в анилин, который реагирует с формальдегидом (из природного газа) и фосгеном (из природного газа и хлора) с образованием ПМДИ. PMDI реагирует с пропиленгликолем в присутствии вспенивателя (обычно HCFC-141b) с образованием полиуретана.

    При использовании обоих типов пены наибольшее воздействие оказывают не заводы SIP, а химические заводы, где производятся составляющие химические вещества. Определить, какой из этих и производственных процессов наносит ущерб окружающей среде, очень сложно. Мало того, что процессы очень разные, но есть большие различия между заводами-изготовителями. Производитель оборудования для активного отдыха Patagonia исследовал тот же вопрос при выборе материала для досок для серфинга, но они также не пришли к однозначному выводу: «Я думаю, все сводится к вредному влиянию стирола на TDI и хлорорганические соединения», — говорит Эрик Уилманнс из Patagonia. Департамент экологических исследований и разработок. «Выбрать свой яд.»

    Воздействие на окружающую среду также зависит от количества используемого материала. По объему SIP с EPS требуют больше материала, чем SIP с полиуретаном, чтобы обеспечить эквивалентные тепловые характеристики, поскольку EPS составляет всего R-4 на дюйм (RSI/м-28) по сравнению с R-6,5 полиуретана (RSI/м-45). Однако по весу уравнение обратное. EPS в SIP имеет плотность около 1 фунта / фута 3 (16 кг / м 3 ), а полиуретан — 2,3 фунта / фут 3 (37 кг / м

    3 9059 ).9). Таким образом, в то время как панель с заданным значением R с полиуретаном имеет на 38% меньше пены по объему, чем панель с пенополистиролом, она имеет на 29% больше пены по массе. Чтобы еще больше усложнить проблему, для панелей из пенополистирола требуется клей — обычно полиуретан — для приклеивания голени к пенопластовой плите. (Полиуретановая пена является самоклеящейся, если пена вводится между голенями в одноэтапном процессе, как в случае с Winter Panel и Murus Panel.)

    Эти два пластика сильно различаются с точки зрения возможности переработки. EPS — это термопласт , что означает, что пена растает. Его можно собрать и преобразовать в пенопласт или переработать в другие изделия из полистирола. Корпорация AFM утверждает, что многие из ее заводов-членов перерабатывают собственный лом, забирают лом у строителей и даже служат пунктами сбора для общественных программ утилизации пенополистирола. (Более широкая инициатива индустрии пластмасс по созданию национальной сети по переработке полистирола провалилась несколько лет назад.) Полиуретан, с другой стороны, представляет собой термореактивный материал 9.0024 пластик. Однажды сформировавшись, он не расплавится. Помимо измельчения его в качестве наполнителя для некоторых промышленных применений, его можно использовать в качестве переработанного продукта. Покрытия OSB из отходов SIP трудно перерабатывать или использовать повторно из-за пены, связанной с их поверхностью.



    Качество воздуха в помещении



    По словам экспертов EBN , основная проблема качества воздуха в помещении со структурными изоляционными панелями, по-видимому, связана с OSB. В настоящее время OSB производится либо со 100% фенолформальдегидным (PF) связующим, либо с комбинацией метилдиизоцианатного (MDI) связующего и PF. Фенолформальдегид может со временем выделять небольшое количество газообразного формальдегида. Хотя скорость выделения формальдегида значительно ниже, чем у ДСП для внутренней отделки и фанеры, изготовленной из мочевино-формальдегидное связующее (UF), его уровень все еще достаточно высок, чтобы вызывать опасения, особенно у людей с химической чувствительностью.

    Все больше и больше производителей OSB переходят на MDI (полиуретановое) связующее из-за его превосходных характеристик. Крупнейший производитель OSB, например, Louisiana-Pacific, перешел на MDI на всех своих заводах OSB. Однако очень немногие производители OSB в настоящее время используют 100% MDI. Вместо этого они используют MDI для внутреннего ядра панели OSB, а связующее PF для внешних слоев. Это делается для того, чтобы связующее вещество не прилипало к плитам или роликам установки. Поскольку на наружные слои обычно приходится около 50% толщины панели, общее использование связующих PF в большинстве панелей с MDI-основой все еще весьма значительно.

    ЕБН не знает ни о каких SIP, изготовленных из 100% OSB, склеенных MDI.

    Имеется очень мало информации о проблемах качества воздуха в помещении с сердцевиной из пенополистирола или пенополиуретана. Эксперт по качеству воздуха в помещении и строитель здорового дома Джон Бауэр из Института здорового дома в Блумингтоне, штат Индиана, — это еще не все. «У меня нет серьезных проблем ни с одним из них с точки зрения качества воздуха в помещении», — сказал он EBN . Он сказал, что в то время как изо- и уретаны довольно неприятны во время производства, люди, чувствительные к химическим веществам, опасны.0021 обычно их не беспокоит. У него было мало информации о полистироле, и он не знал о количественных исследованиях любого типа пенопласта. «Меня бы больше беспокоила кожа», — сказал он. По словам Бауэра, в продуктах из древесины, связанных фенолформальдегидом, формальдегида в десять раз больше, чем в сосне, а уровни формальдегида в сосне достаточно высоки, чтобы вызвать проблемы у химически чувствительных людей.

    Доктор Вирджиния Саларес, эксперт по качеству воздуха в помещениях Канадской ипотечной и жилищной корпорации, не согласна. Она больше обеспокоена изоляцией из пеноматериала, чем облицовкой OSB, но ей неизвестно об исследованиях, посвященных проблеме качества воздуха в помещении с этими пенами. Она отметила, что стирол считается возможным канцерогеном, но количество непрореагировавшего мономера стирола в пенополистироле очень мало.

    Другая проблема качества воздуха в помещении касается здоровья заводских рабочих. Изоцианат является чрезвычайно токсичным химическим веществом. Как стало известно из EBN , некоторые заводы по производству пиломатериалов, использующие связующее MDI, столкнулись со значительными проблемами со здоровьем рабочих. Это также проблема производства пенополиуретана? Нет, по словам Амоса Винтера. «Наш материал полностью инкапсулирован во время отверждения», — сказал он. Винтер сообщил EBN , что анализы на MDI на его заводе не выявили определяемых уровней. С другой стороны, когда MDI используется в качестве связующего для инженерной древесины, вероятность выброса в воздух намного выше, утверждал он, потому что MDI распыляется, а затем распыляется на древесную щепу перед прессованием, а не вступает в реакцию в закрытый процесс.



    Восприимчивость к насекомым

    Одним из потенциальных недостатков пенопластовой изоляции в целом и SIP в частности является то, что они создают удобные гнездовые камеры для муравьев-древоточцев, термитов и других разрушительных насекомых. Производители панелей обычно рекомендуют агрессивную программу обработки пестицидами как во время, так и после строительства, чтобы предотвратить заражение. Это может означать значительное воздействие токсичных инсектицидов на жильцов здания и окружающую среду.

    Однако большая часть индустрии SIP решила эту проблему. Корпорация AFM, созданная рядом ведущих производителей пенополистирола для разработки, разрешения и продажи SIP, запатентовала процесс включения раствора бората в саму пену. Этот относительно нетоксичный пестицид, по-видимому, весьма эффективен для предотвращения заражения. Сеть AFM включает 19 производителей панелей R-Control™, и все они обязаны использовать в своих панелях обработанную боратом пену под торговой маркой Perform Guard™. Они также должны применять один и тот же боратный раствор — U.S. Tim-Bor™ от Borax — к внешней стороне их панелей. Эта политика позволяет AFM гарантировать свои панели от заражения насекомыми.

    Поскольку компания AFM запатентовала процесс включения бората, независимые производители панелей могут изготавливать обработанные панели только в том случае, если они приобретают пенопласт Perform Guard EPS у производителя AFM. По словам координатора по маркетингу Кари Папелё, 19 производителей AFM, управляющих 21 заводом, контролируют около 60% рынка пенополистирольных панелей.

    Winter Panel также имеет патент на включение боратов в пенополиуретановые панели, но они этого не делают, опасаясь, что борат, представляющий собой гидрофильную соль, может притягивать влагу и разрушать пенопласт.

    Компания Мурус также не производит средства от насекомых. Лео Оджалла из компании сказал EBN , что за шесть лет он получил всего полдюжины звонков о муравьях, и все они были установлены владельцем. Он считает, что правильная установка вокруг панелей с пенопластовым герметиком защищает от муравьев. Компания рекомендует использовать термитные щиты, а Оджалла никогда не слышала о повреждении их панелей термитами.



    Долговечность и ползучести



    Еще одна проблема, связанная со структурными изоляционными панелями, заключается в том, как долго они прослужат и насколько хорошо они продержатся в течение этого срока службы. Поскольку материал, скрепляющий две конструкционные обшивки, представляет собой полимер, существует риск того, что с течением времени обшивки могут перемещаться относительно друг друга — процесс, известный как 9.0021 ползучести . Ползучесть наклонной панели крыши может привести к провисанию или деформации крыши. Испытание на ползучесть является частью общей программы структурных испытаний в соответствии со стандартом ASTM E 72, когда панель подвергается нагрузке в течение определенного периода времени — обычно в два раза больше расчетной нагрузки в течение 24 часов — и измеряется остаточная деформация панели. Как пенополистирол, так и полиуретановые SIP довольно хорошо справляются с этим испытанием.

    Некоторые эксперты, однако, обеспокоены тем, что стандартные процедуры испытаний не измеряют деформацию или ползучесть при повышенных температурах. «Тест ASTM не отражает реальных условий эксплуатации в полевых условиях, которые видят панели», — говорит ученый-строитель Джозеф Лстибурек из Building Science Corp. в Вестфорде, штат Массачусетс. При высоких температурах, как это обычно бывает с кровельными панелями, ползучесть может быть гораздо более значительной. По словам Амоса Винтера (чья компания производит как полиуретановые панели, так и панели из пенополистирола), это в первую очередь касается панелей из пенополистирола, поскольку пенополистирол как термопласт размягчается при высоких температурах. С другой стороны, полиуретан не должен претерпевать существенных изменений свойств ползучести при повышении температуры.

    Лстибурек предлагает, чтобы с панелями из пенополистирола необходимо было уменьшить чистый пролет кровельных панелей или увеличить их толщину, чтобы обеспечить дополнительный запас прочности против возможной деформации с течением времени. Кровельные панели из пенополистирола в любом случае должны быть толще, чем их полиуретановые аналоги, чтобы обеспечить эквивалентную теплоизоляцию, поэтому ползучесть не может быть критическим фактором при их выборе.



    Подводя итоги

    Строительство из конструкционных теплоизоляционных панелей дает значительные преимущества в качестве строительной системы. Панели позволяют быстро возводить каркасы зданий со значительной экономией трудозатрат. И при правильной установке они производят здания с высокой энергоэффективностью. С другой стороны, использование SIP идет вразрез с усилиями по упрощению разборки зданий на повторно используемые или перерабатываемые компоненты. И, за исключением соломенной панели, которая также не изолирует, есть законные вопросы о пене, используемой в SIP. Некоторым людям не нравится жить с таким количеством пластика, и пенопластовые SIP-панели не для них.

    Выбор между двумя типами панелей тоже непрост. И пенополистирол, и полиуретан представляют собой пены на нефтехимической основе, которые содержат потенциально токсичные химические прекурсоры. Использование полиуретана позволяет использовать более тонкие панели при сохранении хороших тепловых характеристик, что приводит к меньшему количеству древесины, используемой в строительстве, и большему полезному пространству внутри здания. Хотя полиуретан в настоящее время производится с использованием озоноразрушающих ГХФУ в США, после замены этих вспенивающих агентов пентаном или не разрушающими озоновый слой ГФУ полиуретан станет более приемлемым для окружающей среды. Однако пенополистирол, вероятно, по-прежнему будет легче перерабатывать, поэтому выбор остается сложным. Контрольный список на стр. 12 содержит несколько советов по выбору и использованию SIP.



    – Алекс Уилсон

    Для получения дополнительной информации:



    AFM Corporation

    P.O. Box 246

    Excelsior, MN 553331

    800/255-0176, 612/474-0809

    612/474-2074 (факс)

    G. Z. Brown

    Центр для жилищного инновации

    260 на Brown

    Университет

    2602 2602 2602 2602. Орегон

    Юджин, Орегон 97403

    541/346-5647

    [email protected]

    Синтия Гардштейн, Exec. Реж.

    Ассоциация структурной изолированной панели

    1511 K Street NW, Suite 600

    Вашингтон, округ Колумбия 20005

    202/347-7800, 202/393-5043 (Факс)

    Www.sips.org

    Компания Мурус

    Почтовый индекс Box 220

    Mansfield, PA 16933

    800/626-8787, 717/549-2100

    717/549-2101 (Факс)

    Winter Panel Corp.

    74 Glen Orne Drive

    Brattleboro, VT 05301

    74 Glen Orne Drive

    .0005

    802/254-3435, 802/254-4999 (факс)

    www.winterpanel.com





    Уилсон, А. (1998, 1 мая). Структурные теплоизоляционные панели: эффективный способ строительства. Получено с https://www.buildinggreen.com/feature/structural-insulated-panels-efficient-way-build

    Структурно-изолированные панели в дизайне экологически чистых зданий

    Сокращение энергии до нуля

    Хотя часто упускается из виду, На дома в США приходится 15 процентов энергопотребления страны. Таким образом, программа строительных технологий Министерства энергетики (DoE) поставила перед собой цель сократить потребление в жилых помещениях за счет разработки и внедрения на рынке концепции дома с нулевым потреблением энергии (ZEH). 1

    ZEH производят столько же энергии, сколько потребляют — качество, в значительной степени зависящее от пенопластовой изоляции строительных конструкций, таких как структурно-изолированные панели (SIP), для формирования воздухонепроницаемой оболочки здания, которая сокращает энергию, используемую для отопления и охлаждения. Опираясь как на пластмассы, так и на традиционные строительные материалы, сочетание SIP и других энергоэффективных технологий приближает концепцию ZEH к мейнстриму, чем могут подумать многие профессионалы в области дизайна.

    Пластмассы могут быть важной частью этих домов с нулевым потреблением энергии, поскольку они приводят к использованию только около пяти процентов всего ископаемого топлива, согласно информации Управления энергетической информации за 2005 год.

    Концептуальная разработка ZEH
    Рука об руку с концепцией нулевого энергопотребления идет успешная интеграция энергоэффективных технологий и возобновляемых источников энергии. Установленные на крыше фотоэлектрические (PV) батареи преобразуют солнечный свет в энергию, которую можно использовать в домашних условиях. В непиковые часы и в идеальных солнечных условиях эти фотоэлектрические панели производят больше электроэнергии, чем необходимо. Избыток продается обратно в местную коммунальную службу через сеть и зачисляется на счет дома для покупки энергии в часы пик или ночью, когда потребление превышает выработку.

    Эти дома могут значительно повлиять на потребление энергии по всей стране, если эта концепция может быть легко и недорого внедрена в жилищную отрасль США. Министерство энергетики признает, что доступность является основным препятствием для широкого распространения ZEH. По этой причине он спонсирует продолжающиеся исследования и разработки, а также реализует налоговые льготы для фотоэлектрических систем и экономии энергии «всего дома» в соответствии с Законом об энергетической политике от 2005 г. (EPAct 2005) , чтобы сделать энергоэффективные дома экономичным вариантом для строителей и покупатели жилья. 2

    Фотоэлектрические блоки составляют большую часть дополнительных затрат на ZEH по сравнению с обычным домом. В последние годы эти массивы становятся все более эффективными и экономически оправданными, но цена по-прежнему колеблется в пределах от 6500 до 10 000 долларов за кВт/ч. 3 Из-за высокой стоимости фотогальваники ZEH должны в значительной степени полагаться на высокоэффективную оболочку здания и другие энергоэффективные технологии для достижения цели нулевого потребления энергии.

    Другими словами, ZEH — это не отдельная технология, а совокупность интегрированных систем, тщательно разработанных для достижения экономичного энергосбережения. Герметичная оболочка и другие технологии могут снизить потребление энергии дома примерно на 70 процентов, оставив оставшуюся часть сэкономленной энергии на небольшую фотоэлектрическую систему. 4 (Экономия может варьироваться. Необходимо проконсультироваться с поставщиками, чтобы понять компромиссы в отношении энергопотребления.)

    Структурные изолированные панели
    В период с 2002 по 2005 год Ок-Риджская национальная лаборатория (ORNL) — испытательный центр Министерства энергетики — построена и контролируется пять тестовых домов с нулевым энергопотреблением в Ленуар-Сити, штат Теннесси. Дома размером от 9От 8 до 241,5 м2 (от 1056 до 2600 квадратных футов) были построены как часть подразделения Habitat for Humanity и спроектированы со стоимостью строительства, подходящей для некоммерческой организации. ORNL указала конструкционные изолированные панели для стен и крыш во всех пяти домах; это решение было основано на характеристиках конструкционных теплоизоляционных панелей в тестах ORNL на R-значение всей стены и воздухонепроницаемость для различных стеновых сборок. В 1996 году ORNL начала изучать R-значения всей стены более чем 400 стеновых сборок.

    В то время как значения R изоляции измеряют тепловое сопротивление изоляции в полости, испытание всей стены измеряет изоляционную способность всей секции стены, принимая во внимание тепловые мостики стоек и других конструктивных элементов в стенах. Целых 45 процентов энергии, потребляемой домом, приходится на отопление и охлаждение, что делает хорошо изолированную оболочку здания критическим компонентом ZEH. 5 SIP состоят из жесткой изоляционной сердцевины из вспененного материала, зажатой между двумя конструкционными обшивками. Можно использовать различные материалы сердцевины, в том числе пенополистирол (EPS), полиуретан, полиизоцианурат (полиизо) и экструдированный полистирол (XPS). Все эти материалы обеспечивают высокий уровень изоляции и полностью совместимы с панелью, прерываясь минимальным количеством пиломатериалов. Обшивка SIP обычно изготавливается из ориентированно-стружечной плиты (OSB), но также может быть изготовлена ​​​​из других материалов для конкретных применений.

    Структурные свойства SIP-панелей обусловлены обшивкой и многослойной конструкцией, что означает, что они могут быть собраны из пиломатериалов небольших размеров. Традиционные каркасные стены в жилищном строительстве в среднем имеют коэффициент каркаса (то есть отношение площади каркаса ко всей площади непрозрачной наружной стены) в диапазоне от 25 до 27 процентов, в зависимости от сейсмических требований, в то время как стены из SIP в среднем составляют три процента. 6

    В испытаниях ORNL преимущества однородной пеноизоляции в SIP-панелях продемонстрировали явное преимущество перед стенами с опорным каркасом. Стена с Р-19изоляция из стекловолокна и 2 × 4 шпильки 406,4 мм (16 дюймов) по центру (oc), испытанные при R-9,6 в вращающемся защищенном горячем боксе ORNL в соответствии с ASTM International C 236, Установившиеся тепловые характеристики строительных сборок с помощью средств Охраняемой Hot-box.

    Стена из SIP толщиной 114,3 мм (4,5 дюйма) с изоляцией из пенополистирола плотностью 0,131 кг/м3 (1 фунт-фут), измеренная при R-14. Поскольку дома с традиционным каркасом подвержены значительным потерям энергии из-за тепловых мостов, современные строительные системы с пеноизоляцией, такие как SIP или изолированные бетонные формы (ICF), играют важную роль в развитии ZEH (хотя индивидуальные характеристики могут различаться). 7 ​​

    В дополнение к требованиям изоляции с высоким коэффициентом сопротивления теплопередаче функциональное ZEH требует эффективной герметизации ограждающих конструкций. Инфильтрация воздуха может иметь чрезвычайно пагубное влияние на эффективность использования энергии, поскольку конвективные потери составляют до 30 процентов расходов на отопление и охлаждение дома. 8

    «Когда вы говорите о высокоэффективных домах, даже приближающихся к нулевому потреблению энергии, вы должны иметь воздухонепроницаемость», — говорит Джефф Кристиан, директор ORNL Центра строительных технологий лаборатории. «Легко получить герметичную оболочку с SIP, потому что вы можете измерить окончательную воздухонепроницаемость дома со стенами и крышей из SIP до установки гипсокартона». 9№ 0005

    Возведение воздушной преграды может быть простым и эффективным, если на обе стороны панели наклеить OSB с коэффициентом проницаемости 0,9. 9 SIP-панели с облицовкой из OSB могут изготавливаться размером до 2,4 x 7,3 м (8 x 24 фута) с гораздо меньшим количеством уплотняемых швов, чем при обычном каркасе. Агентство по охране окружающей среды США (EPA) признает это преимущество SIP-домов и не требует проверки дверцы воздуходувкой для проверки на утечку воздуха, чтобы получить квалификацию для программы Energy Star.

    По словам Сэма Рашкина, национального директора Energy Star for Homes, «дом SIP имеет меньше трещин, меньше соединений и менее сложные интерфейсы между кондиционируемыми и некондиционируемыми помещениями, и его значительно легче сделать герметичным».

    Стыки между панелями герметизируются изолированными шпонками, герметизирующей мастикой SIP и/или расширяющимся пенополиуретаном на каждом крае, где панели соприкасаются. Специально разработанная самоклеящаяся лента SIP предназначена для нанесения на внутренние стыки кровли, чтобы усилить уплотнение и предотвратить проникновение теплого влажного воздуха изнутри в стыки панелей.

    Испытания в крупномасштабном климатическом симуляторе ORNL небольшой SIP-комнаты размерами 3,3 x 3,3 м2 (10,9 x 10,9 футов) показали, что она в 14 раз плотнее, чем идентичная комната с каркасом 2×6, батистовой изоляцией и обшивкой. 10 Хотя характеристики могут различаться, результаты испытаний на низкую инфильтрацию воздуха, обеспечиваемые конструкционными изолированными панелями, были воспроизведены в домах ORNL с нулевым энергопотреблением и способствовали их энергосбережению.

    Каждый дом в Ок-Ридже перед завершением строительства подвергался проверке на герметичность. Естественная скорость инфильтрации в этих домах составляет менее 0,1 воздухообмена в час (ач), в то время как в других обычных каркасных домах аналогичного размера, построенных тем же филиалом Habitat for Humanity, скорость инфильтрации колеблется от 0,2 до 0,25 (см. Таблицу 1 на стр. 11).

    Низкий уровень инфильтрации воздуха может улучшить качество воздуха в помещении (IAQ) в дополнение к снижению конвективных потерь энергии. Дома SIP требуют механической вентиляции в соответствии с Американским обществом инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) 62.2, Вентиляция и приемлемое качество воздуха в помещении в малоэтажных жилых домах для подачи свежего воздуха жильцам. Тесные дома также можно эффективно осушать, чтобы уменьшить рост плесени, особенно в жарком/влажном климате.

    Энергосбережение
    В каждом ZEH, построенном ORNL, используется различное сочетание энергоэффективных технологий. Во всех пяти домах использовались SIP-стены толщиной 114 или 165 мм (4,5 или 6,5 дюйма) и SIP-кровля толщиной 165, 203 или 254 мм (6,5, 8 или 10 дюймов). Фотогальваника мощностью от 1,98 до 2,2 кВт обеспечивала дома возобновляемой энергией. Другое используемое энергосберегающее оборудование включало высокоэффективные окна, ОВКВ, бытовую технику и освещение. В двух домах использовался геотермальный тепловой насос, в четырех — водонагреватель с тепловым насосом, а в одном — солнечный водонагреватель.

    Ученые Ок-Риджа установили от 30 до 80 датчиков в каждом доме для контроля энергопотребления в течение первого года проживания. Жильцам были даны основные указания по мерам энергосбережения, и они могли свободно управлять оборудованием в доме по своему усмотрению. Результаты этих домов напоминают реальные условия для будущих ZEH (таблица 2). Дома обслуживались Управлением долины Теннесси (TVA) по местной ставке 0,068 доллара за кВтч, и они могли продавать всю солнечную энергию обратно коммунальным предприятиям по цене 0,15 доллара за кВтч. Первые четыре дома (данные по ZEH 5 были недоступны на момент написания этой статьи) имели средние затраты на электроэнергию от 0,75 до 1,00 доллара в день, не дотягивая до нулевой энергии, но достигая значительного сокращения энергопотребления и делая важный шаг к достижению цель нулевого энергопотребления к 2025 г.

    ZEH 4 был самым эффективным домом, несмотря на то, что он был одним из самых больших. В доме площадью 111,5 м 2 (1200 кв. футов) имеется подвал с выходом из Т-образного фундамента и больше дверей и окон, чем в домах меньшего размера. ZEH 4 использовала всего 9934 кВтч в первый год, что составило 275 долларов в год на коммунальные услуги или в среднем 0,75 доллара в день. Высокоэффективная оболочка здания SIP позволила сократить расходы на отопление и охлаждение до 0,49 доллара США в день.

    Прогнозирование будущего

    Несмотря на то, что концепция дома с нулевым энергопотреблением теперь осуществима, высокая стоимость фотоэлектрических батарей делает цель нулевого энергопотребления немного недосягаемой для среднего покупателя жилья. Дом Anderson Sargent Custom Builder LP, получивший награду Energy Value Housing Award (EVHA) в этом году, использовал нулевую энергию при стоимости строительства 171 доллар США за квадратный фут. Дом использовал фотоэлектрическую батарею мощностью 8 кВт и был продан за 1 миллион долларов. 11 Для сравнения, ZEH 4 был построен по цене 93 доллара США за кв.

    Недавний опрос, проведенный Исследовательским центром Национальной ассоциации домостроителей (NAHB), показал, что 83 процента покупателей жилья были бы готовы приобрести ZEH, если экономия на коммунальных услугах компенсирует увеличение платежей по ипотеке12. Исследовательский центр NAHB утверждает, что можно было бы производить ZEH для удовлетворения таких требований покупателя, при условии, что исследования и разработки продолжат снижать стоимость фотоэлектрических систем, и если федеральное правительство или правительство штата предложат 30-процентную налоговую скидку на фотоэлектрические элементы, аналогичную EPAct 2005.

    Рыночное исследование этого гипотетического сценария предсказывает, что к 2050 году ZEH достигнет 67-процентного проникновения на рынок нового жилья, что составляет 17 процентов совокупного фонда жилья для одной семьи. Если в каждом доме будет использоваться нулевая энергия, ZEH сократит потребление энергии в стране примерно на три Quad, или 2,55 процента от общего потребления энергии в стране.
