Преимущества led подсветки, led подсветка и ее виды
Подсветка с помощью светодиодов встречается сегодня повсюду. Ее можно увидеть и в рекламных конструкциях, которые красиво освещают ночью городские улицы, и на витринах магазинов, и на автомобилях… перечислять сферы применения LED подсветки можно, на самом деле, бесконечно. Наверняка у вас дома найдется что-то, что имеет светодиодную подсветку.
Светодиодная LED подсветка: преимущества
Большая популярность светового оборудования, где главными элементами являются светодиоды, обуславливается некоторыми преимуществами, которое оно имеет. Приведем ниже перечень самых ярких отличительных свойств, которые сделали LED подсветку востребованной.
Долгий срок службы.
Установлено, что светодиоды можно использовать в 30 раз дольше, чем обычные лампы накаливания, и в 15 раз больше люминесцентных ламп. Светодиоды не теряют интенсивности свечения со временем, они способны работать от 50 до 100 тысяч часов в зависимости от продолжительности их использования ежедневно.
Высокий КПД.
Светодиоды, при одинаковом энергопотреблении, выдают света в среднем в 3,5 раза больше, чем люминесцентные лампы, и в 9 раз больше, чем лампы накаливания. Таким образом, светодиоды в качестве осветителей более экономичны.
Энергия не расходуется на нагревание.
Светодиодные светильники греются значительно меньше, чем обычные лампы, за счет этого они служат намного дольше и не выбрасывают углекислый газ. Светодиодное освещение признано специалистами самым экологичным и лояльным к окружающей среде.
Отсутствие мерцания.
Хоть мы этого и не замечаем, то люминесцентные лампы и лампы накаливания постоянно мерцают. Это пагубно воздействует на зрение, поэтому лучше использовать светодиоды в качестве осветителей, так как они питаются от постоянного тока и не дают эффект мерцания.
Энергопотребление.
По сравнению со старыми источниками света использование led подсветки значительно экономит электроэнергию за счет малого потребления.
Причем освещение ничем не хуже аналогов.
Экономия бюджета.
Все стремятся сэкономить, но не у всех это получается. А получается у тех, кто умеет считать и очень пунктуален. Если подсчитать затрты подсветки на старых источниках света и сравнить с новой led подсветкой, то окажается… Сами знайте, окажется то, что вы задатите себе вопрос, почему раньше не считал и не знал об этом преимуществе. Подсчитайте!!!
Конечно, это далеко не все преимущества LED подсветки, но все же основные из них были названы.
Типы LED подсветки.
Светодиодная подсветка может быть нескольких типов, в зависимости от назначения и нахождения может применяться тот или иной.
Точечная подсветка.
Применяется, в основном, в небольших объектах, где для подсветки достаточно нескольких светодиодов. Носит название декоративная подсветка

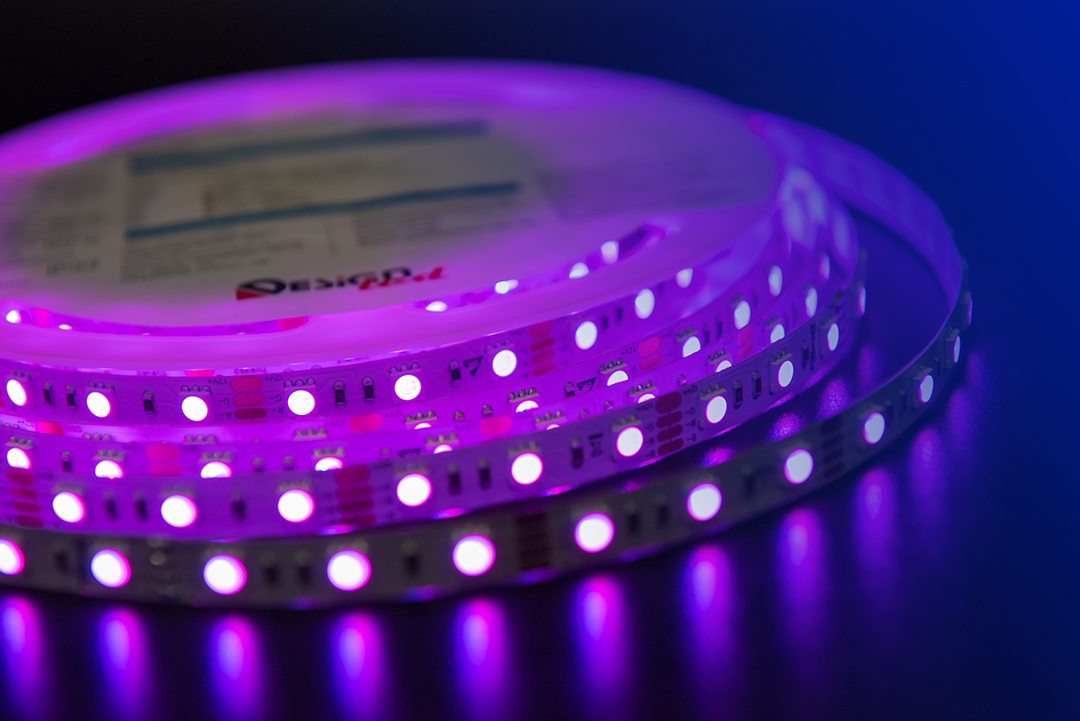

Подсветка светодиодной лентой.
Применяется в больших объектах или при освещении по периметру.
Представляет собой ряд соединенных светодиодов, который легко устанавливается и подключается.
Подсветка прожекторами.
Используется для внешнего освещение, дизайнерской мысли архитекторов и строителей. Все чаще встречаем такое осещение на улицах городов.
Подсветка бассейнов.
Осветить бассейн или фонтан и получить успех окружающих вниманием к вашей фантазии и задумке не стоит большого труда. Сделайте выбор в Вашу пользу и Вы получите большой успех и внимание окружающих.
Используйте светодиодную подсветку и оцените все ее преимущества!
LED подсветка — виды, различия, достоинства
Первые модели жк телевизоров с подсветкой экрана от люминесцентной лампы проигрывали по качеству изображения своим прямым конкурентам – плазменным панелям. Разрабатывались различные схемы повышения, прежде всего контрастности, как одного из главных показателей качества картинки на экране. Так и пришли к другому виду подсветки жидкокристаллической матрицы, который реализовывался на светодиодах и получил название LED (лед) подсветка.
На сегодня это уже основная технология подсветки жк матриц и практически все новые модели телевизоров используют именно её. Были разработаны несколько методов LED подсветки экрана, которые различаются расположением светодиодов на шасси телевизора и схемой управления этих диодов. Эти методы различаются качественными характеристиками, и не всегда телевизоры, имеющие логотип LED TV будут иметь одинаковые характеристики изображения.
Полный массив светодиодов
Первый метод реализации подсветки LED — полный массив. При таком методе светодиоды равномерно располагаются за матрицей по всей площади экрана. Не используется локальное затемнение. Так была реализована лед подсветка в первых моделях телевизоров. Она по характеристикам ничем не отличается от обычной подсветки экрана с помощью ламп. На сегодня такой метод редко используется.
Боковая подсветка
Второй метод – боковая подсветка без использования локального затемнения. Эта разработка была представлена в 2009 году, и в 2010 году стала использоваться всеми производителями.
Наиболее распространенный на сегодня метод. Боковая подсветка LED позволяет получить толщину корпуса жк телевизора не более одного дюйма. Светодиоды расположены по бокам матрицы и по специальным световодам освещают весь экран. По характеристикам изображения такая подсветка не имеет преимущества перед обычными жк экранами. К недостаткам можно отнести видимость засветки краев экрана по сравнению с центром.
Полный массив и локальное затемнение
Третий метод – это полный массив светодиодов с использованием локального затемнения. Конструкция подсветки такая же, как и в первом методе с полным массивом, но здесь есть возможность локального затемнения или подсвечивания отдельных групп светодиодов в зависимости от характера изображения. То есть на темных участках изображения светодиоды затемняются, а на светлых участках – светят более ярко. Это позволяет получить лучший уровень черного и большую контрастность по сравнению с обычными LCD телевизорами с лампой подсветки. Могут встречаться некоторые недостатки, ведь схемы управления у разных фирм разные и качество жк матриц так же разное.
На сегодня это самый лучший метод реализации LED подсветки по характеристикам получаемого изображения.
Боковая подсветка LED и локальное затемнение
Четвертый метод – боковая подсветка с использованием локального затемнения. Наиболее новый метод реализации подсветки. Здесь светодиоды расположены по периметру матрицы, как и во втором методе. Но применяется схема локального затемнения некоторых участков экрана в зависимости от изображения. Характеристики изображения получаются не плохими, но проигрывают методу с полным массивом светодиодов с локальным управлением подсветкой.
Выводы по видам LED подсветки
Такие основные методы реализации подсветки LED существуют на сегодня. И покупая LED телевизор, вы должны понимать, что возможно телевизоры с разной реализацией подсветки будут показывать по-разному и соответственно стоить по-разному.
Самая лучшая подсветка реализуется полным массивом светодиодов расположенных за матрицей. Боковая подсветка немного хуже.
Для улучшения показателей контрастности и уровня черного применяется локальное затемнение светодиодов. Поэтому и подсветка полным массивом светодиодов и боковая лучше с локальным затемнением.
На сегодня применяется боковая подсветка LED с локальным затемнением, потому что она лучше по соотношению цена-качество.
Отличия различной LED подсветки на LG телевизорах:
Объяснение подсветки ЖК-дисплеев со светодиодами — CNET
Все так называемые светодиодные телевизоры на самом деле являются просто ЖК-телевизорами, в которых для подсветки используются светодиоды. Эта подсветка создает свет, который позволяет ЖК-дисплею создавать изображение. Тем не менее, существует несколько способов расположения светодиодной подсветки, и такое расположение может существенно повлиять на качество изображения.
Итак, вот ваш путеводитель по всем различным версиям с причудливыми иллюстрациями.
C-я CCFL, привет светодиод
В традиционных ЖК-дисплеях в качестве подсветки используются CCFL или люминесцентные лампы с холодным катодом. Хотя они дешевы, они не так энергоэффективны, как светодиоды. Что еще более важно, все они содержат ртуть и не могут обеспечить причудливую площадную подсветку, на которую способны некоторые модели со светодиодной подсветкой. Из-за этих проблем и падения цен на светодиоды ЖК-телевизоры с подсветкой CCFL очень скоро полностью исчезнут. В 2013 году ЛГ
а Sony с гордостью объявила, что полностью отказалась от подсветки CCFL даже в своих самых дешевых телевизорах в пользу светодиодов. Vizio, Samsung, Sharp, Toshiba и Panasonic не так громко говорили об этом, но ни один из них не анонсировал телевизоры без светодиодной подсветки на 2013 год.0003
Большинство светодиодных ЖК-дисплеев, представленных сегодня на рынке, имеют боковую подсветку, что означает, что светодиоды расположены по бокам телевизора и обращены к экрану. На изображении вверху светодиодные ленты находятся сверху и сбоку от этого изображения ЖК-панели в разобранном виде.
Здесь есть крупный план (полная статья с большим количеством изображений здесь).
В некоторых моделях светодиоды расположены на задней панели телевизора лицом к вам. Они менее распространены, хотя и возвращаются в виде более дешевых, но более толстых, в основном недорогих светодиодных ЖК-дисплеев. Есть несколько высококачественных телевизоров, которые используют светодиодную подсветку полного массива немного по-другому, о чем мы поговорим позже.
Светодиоды с боковым освещением имеют световод, который помогает равномерно отражать свет от краев телевизора по всему экрану. Делают они это с переменным успехом. Чтобы дать вам представление о том, о чем я говорю, вот невероятно хорошо нарисованная схема из этой статьи, показывающая, как работают эти световоды.
На этой удивительной диаграмме показан вид сверху вниз на правую половину ЖК-дисплея со светодиодной подсветкой. Светодиод (здесь желтый, потому что белый не отображается на белом фоне) горит по ширине телевизора.
Световод (круглые части) отражает этот свет в сторону экрана. Все сделано идеально, центр экрана (там, где направляющая самая высокая) такой же яркий, как и края.
Поскольку яркость света ближе всего к светодиодам, светодиодные ЖК-дисплеи с боковой подсветкой часто имеют плохую однородность. Это особенно заметно на темных сценах, где одни области экрана будут казаться ярче других. Углы или края могут иметь то, что выглядит как крошечные фонарики, сияющие на экране. Проверить Является ли однородность светодиодных ЖК-дисплеев проблемой? для большего.
У каждого производителя есть предпочтительный метод краевого освещения, но некоторые модели могут иметь один тип, а другие модели — другой тип. Вообще говоря, чем меньше светодиодов, тем дешевле будет производить телевизор. Меньшее количество светодиодов также означает лучшую энергоэффективность, но светодиодные ЖК-дисплеи уже настолько эффективны, что это незначительное улучшение. К сожалению, конкретные сведения о том, где расположены светодиоды телевизора (кроме «прямого» или «краевого»), количество светодиодов и другая полезная информация о подсветке, редко указываются в спецификации телевизора.
Самая большая разница между всеми методами светодиодной задней/боковой подсветки заключается в том, насколько эффективен их «локальный затемняющий свет», который, как вы увидите, стал довольно широким термином.
Очевидно, это макет того, как выглядит ЖК-дисплей. В реальном мире светодиоды находятся в рамке вокруг экрана. Они также меньше.
Внизу
В этом дизайне все светодиоды располагаются вдоль нижней части телевизора. Хотя производители не любят раскрывать, сколько светодиодов они используют, скорее всего, это тип с наименьшим количеством светодиодов.
Хотя телевизоры этого типа утверждают, что имеют «локальное затемнение», вы можете видеть, что это довольно широкое определение «локального». Даже если каждый светодиод регулируется независимо (крайне маловероятно), вы все равно можете затемнять только столбцы, которые тянутся сверху вниз. Что-то вроде этого:
Проблема со светодиодами только внизу, в том, что они всегда должны заполнять весь экран над собой.
В зависимости от количества зон (адресуемых светодиодов) это приводит к тому, что «локальное» затемнение на самом деле является не более локальным, чем столбцы, идущие сверху вниз экрана.
Что это значит? Что ж, есть предел тому, насколько агрессивные производители могут программировать локальное затемнение. Представьте себе ночной пейзаж с яркой полной луной. В идеале луна яркая, а остальная часть сцены темная. С плазменными панелями, OLED-дисплеями и полноразмерными светодиодными ЖК-дисплеями с локальным затемнением (подробнее об этом позже) яркость Луны не зависит от остального изображения. Однако в ЖК-дисплеях со светодиодной подсветкой снизу, чтобы луна была яркой, светодиоды, которые освещают всю вертикальную часть экрана, должны быть яркими. Таким образом, в большинстве случаев все, что ниже Луны (в нашем примере), будет ярче, чем окружающее изображение. Вот отфотошопленная (и преувеличенная) демонстрация того, как это может выглядеть.
На этом преувеличенном изображении верхняя часть — это изображение, которое будет выглядеть на «обычном» ЖК-дисплее без локального затемнения или на плазменных, OLED-дисплеях и светодиодных ЖК-дисплеях с локальным затемнением.
Джеффри Моррисон/CNET
M-O-O-N, что означает локальное затемнение.
Верхний и нижний
Как вы можете догадаться, в этой конструкции есть светодиоды на верхнем и нижнем краях экрана. Локальное затемнение здесь немного лучше, где зонами могут быть чуть меньшие участки экрана, вот так:
Джеффри Моррисон/CNET
Как видите, некоторые области по-прежнему освещены, но они не должны быть освещены, но стало намного лучше. Идея с локальным затемнением заключается в том, что вам нужна как можно более маленькая и точная область (в идеале, на пиксель, но это невозможно с современными технологиями). Помните, это вряд ли когда-либо будет выглядеть так сурово, я просто иллюстрирую суть, чтобы вы могли ее увидеть.
Левый и правый
Альтернатива верху и низу.
Светодиоды по бокам. Локальное затемнение похоже на верхнее и нижнее.
Джеффри Моррисон/CNET
Так называемое «цветение», которое преследовало первые светодиодные ЖК-дисплеи с локальным затемнением, было значительно уменьшено. На более качественных телевизорах таких артефактов немного. Вместо этого обработка ошибается в сторону безопасности, не позволяя соседним светодиодам слишком различаться по яркости, чтобы не возникало проблем, подобных тем, которые вы видите здесь. Обратной стороной этого является меньшая резкость изображения, поскольку яркие объекты на темном фоне не кажутся такими яркими. Таким образом, в нашем примере с луной сама луна такая же тусклая, как и фон, тогда как на полноэкранном светодиодном ЖК-дисплее с локальным затемнением, на плазме или OLED она была бы заметно ярче.
Все стороны
В настоящее время это менее распространенный метод, так как для него требуется больше светодиодов, чем для любого другого метода бокового освещения.
Локальное затемнение может стать немного более точным, но по-прежнему ограничено большими зонами. Если бы мы использовали наш пример изображения луны, результат с подсветкой со всех сторон выглядел бы точно так же, как сверху и снизу. Но с обычным видео (у которого больше источников света, чем просто луна), у него будет больше зон для работы, примерно так:
Хотя все еще большие области, меньшие области экрана адресуемы (теоретически).
All Sides раньше был наиболее распространенным методом краевого освещения. Но по мере того, как световоды улучшались, а затраты должны были снижаться (чтобы делать более дешевые светодиодные ЖК-дисплеи), этот метод стал довольно редким.
Подсветка без местного затемнения (также называемого прямым освещением)
Если бы это было реальное изображение светодиодного ЖК-дисплея с прямой подсветкой, то отдельных светодиодов было бы гораздо меньше. Кроме того, они будут выровнены симметрично. Надеюсь, общая мысль передана.
Джеффри Моррисон/CNET
Почти все ЖК-дисплеи со светодиодной подсветкой используют этот метод. Светодиоды расположены на задней панели телевизора, обращены к вам, но нет обработки для их индивидуального затемнения. Вместо этого они работают как равномерная подсветка, как и большинство ЖК-дисплеев CCFL. Этот метод используется в самых дешевых светодиодных ЖК-дисплеях, как и в большинстве сверхмассивных светодиодных ЖК-дисплеев Sharp. Однородность, как правило, лучше, чем у дисплеев с боковой подсветкой, но поскольку локальное затемнение вообще отсутствует, исходный коэффициент контрастности ограничен самой ЖК-панелью (что обычно намного ниже, чем исходная контрастность плазменного телевизора).
Подсветка с локальным затемнением
Это совершенный ЖК-дисплей со светодиодной подсветкой, производительность которого не уступает лучшим плазмам. Как и у телевизоров с прямым освещением, у них есть светодиоды за экраном (изображение выше для прямого освещения также работает как наглядное пособие для этого типа).
Аспект полного локального затемнения означает, что телевизор может затемнять зоны за темными областями экрана в довольно определенных областях, чтобы сделать изображение действительно ярким, резко увеличивая видимый коэффициент контрастности.
Здесь вы можете увидеть фактическое изображение того, как выглядит полноразмерный светодиод с локальным затемнением, когда ЖК-часть не создает изображение. За счет освещения только тех областей экрана, которые в этом нуждаются, коэффициент контрастности резко возрастает.
Джеффри Моррисон/CNET
Однако их в принципе не существует. Elite от Sharp выглядит потрясающе, но вышел в 2011 году и не обновлялся (и никаких слухов о замене на горизонте). LG LM9600 был не очень хорош в прошлом году, и LG еще не анонсировала телевизоры с полным массивом и локальным затемнением на 2013 год. Единственным другим светодиодным ЖК-дисплеем с локальным затемнением был Sony HX950, который был превосходен и все еще актуален.
В своем обзоре Дэвид Кацмайер назвал
это «лучший и, возможно, последний светодиодный телевизор с локальным затемнением, носящий имя Sony».
Двумя самыми продаваемыми производителями телевизоров в США являются Samsung и Vizio, и за последние пару лет ни один из них не продавал полноэкранные светодиодные телевизоры с локальным затемнением. На выставке CES 2013 единственным подобным телевизором Samsung был анонсирован безумно дорогой Ultra HD образец UN85S9, в то время как Vizio снова выбрала боковую подсветку для своего флагмана. Vizio утверждает, что некоторые из ее телевизоров 2013 года имеют локальное затемнение, но Дэвид Кацмайер недавно протестировал одну из таких моделей, E420i-A1, сказав: «Конечно, уровень черного становится темнее, но я не хочу жертвовать деталями в тенях. сделать», и пришел к выводу, что его «локальное затемнение не улучшает качество изображения».
Практический результат
Светодиодные ЖК-дисплеи с боковым освещением выглядят стильно и энергоэффективны, но имеют совершенно другой потенциал качества изображения.
Поскольку коэффициент контрастности является наиболее важным фактором качества изображения, чем лучше локальное затемнение, тем лучше кажущийся коэффициент контрастности телевизора. Хотя локальное затемнение с задней подсветкой теоретически является лучшим, некоторые модели с боковой подсветкой (например, прошлогодняя HX850) настолько хорошо справляются с неидеальным расположением светодиодов, что могут выглядеть фантастически.
Как я упоминал выше, нет простого способа сказать, просто взглянув на спецификацию, какая подсветка у телевизора. Кроме того, невозможно сказать, насколько хорошим будет его локальное затемнение. Плохое местное затемнение может, в худшем случае, быть просто маркетинговой гиперболой. В лучшем случае это мало улучшает картинку. Однако хорошее локальное затемнение может сделать изображение резким, с большой видимой глубиной и реализмом. Или, другими словами, лучшие ЖК-дисплеи на рынке имеют лучшее локальное затемнение, что позволяет им конкурировать с плазменными телевизорами по качеству изображения.
Лучшие телеобзоры, например кхм те, кто здесь, на CNET, расскажут обо всем этом, чтобы вас не обманули, заплатив за «функции», которая представляет собой не более чем галочку в спецификации.
Есть вопрос к Джеффу? Во-первых, ознакомьтесь со всеми другими статьями, которые он написал на такие темы, как кабели HDMI, LED LCD и плазма, Active vs Passive 3D и многое другое. Остались вопросы? Напишите ему письмо! Он не скажет вам, какой телевизор купить, но может использовать ваше письмо в будущей статье. Вы также можете отправить ему сообщение в Твиттере: @TechWriterGeoff.
11 преимуществ технологии светодиодной подсветки дисплея
27.11.2021 09.04.2022 / Обмен
Суть технологии ЖК-дисплеев со светодиодной подсветкой заключается в замене традиционной люминесцентной лампы на светодиодные светодиоды в качестве подсветки ЖК-дисплея. Технология отображения со светодиодной подсветкой является одной из «будущих» основных технологий ЖК-продуктов.
Светодиодная подсветка ЖК-дисплея и контрастность дисплея с подсветкой CCFL
В электронной промышленности подсветка — это форма освещения, часто используемая в ЖК-дисплеях. Разница между подсветкой и передним светом заключается в том, что задняя подсветка светит сбоку или сзади, а передняя подсветка светит спереди, как следует из названия.
Светодиодная подсветка ЖК-дисплея относится к использованию светодиодов (светоизлучающих диодов) в качестве подсветки ЖК-экрана. Технология ЖК-дисплея со светодиодной подсветкой, которая может расширить цветовую гамму ЖК-дисплея до 105% стандарта NTSC, может в основном воспроизводить большинство естественных сцен, наблюдаемых людьми.
Традиционный ЖК-дисплей обычно ИСПОЛЬЗУЕТ флуоресцентную лампу с холодным катодом в качестве источника света.
По сравнению с традиционным дисплеем с подсветкой CCFL (трубка с холодным катодом), светодиод имеет характеристики низкого энергопотребления, низкой теплотворной способности, высокой яркости и длительного срока службы.
Ожидается, что в последние годы он полностью заменит традиционную систему подсветки.
Почему широко распространена технология светодиодной подсветки?
Самая важная причина заключается в том, что технология светодиодной подсветки особенно яркая цветная светодиодная подсветка телевизора. В области видео люди обычно используют NTSC в качестве стандарта для измерения характеристик цветопередачи видеоустройств. Этот индекс должен указывать на все цветовое пространство, оборудование отображения может отображать все виды цветов, какую насыщенность, может показывать заметно, а именно, чего достичь.
Каковы преимущества технологии ЖК-дисплея со светодиодной подсветкой по сравнению с традиционным ЖК-дисплеем с подсветкой CCFL?
11 преимуществ технологии светодиодного дисплея с подсветкой
1. Долгий срок службы дисплея со светодиодной подсветкой. В целом, светодиодные лампы имеют очень длительный срок службы по сравнению с другими обычными лампами, которые могут прослужить более 10 лет;
2, светодиод представляет собой вид планарного источника света, самый основной световой элемент представляет собой квадратную упаковку со стороной 3 ~ 5 мм, которую очень легко объединить в заданную область поверхностного света, с хорошая однородность яркости , плоская структура обеспечивает стабильную внутреннюю структуру светодиода, отличные сейсмические характеристики.
При использовании в качестве подсветки ЖК-телевизора необходимые вспомогательные оптические компоненты можно сделать очень простыми, а равномерность яркости экрана лучше;
3. Частота мерцания традиционной лампы CCFL низкая, что может привести к мерцанию изображения при воспроизведении динамической сцены. Светодиодная подсветка может гибко регулировать частоту свечения , а частота намного выше, чем у CCFL;
4. Большой диапазон регулировки яркости светодиодов , ЖК-дисплей со светодиодной подсветкой может адаптироваться к различным состояниям окружающей среды, в отличие от минимальной яркости CCFL существует пороговое значение, общие энергосберегающие лампы, если они находятся в состоянии частого открытие и закрытие очень легко сломать, и светодиодные лампы могут адаптироваться к этому высокому состоянию рабочей среды;
5. производство светодиодного дисплея с подсветкой с использованием передовой в мире технологии производства освещения, его источник света для поверхностного источника света, этот источник света может увеличить светящуюся поверхность, очень близко к глазам людей ;
6.
В светодиодной подсветке нет ртути, свинца или других вредных веществ, что является экологически чистым ;
7. Температура светодиодной подсветки обычно составляет от -20°C до 80°C;
8. Светодиод ИСПОЛЬЗУЕТ низковольтный источник питания 5-24 В, который не требует высокого напряжения. Это очень безопасно, а конструкция модуля питания довольно проста ;
9. Дисплей со светодиодной подсветкой улучшенная цветовая гамма и цветовая гамма лучше, чем у ЖК-дисплея с подсветкой CCFL; Цвет: красный/зеленый/синий/желтый/белый/оранжевый/фиолетовый/розовый;
10. Светодиод может использовать красный, зеленый и синий цвета для независимого излучения света, что позволяет легко точно контролировать и отображать цветовые характеристики ;
11. Баланс белого ЖК-дисплея со светодиодной подсветкой может обеспечить общую контрастность и яркость .
